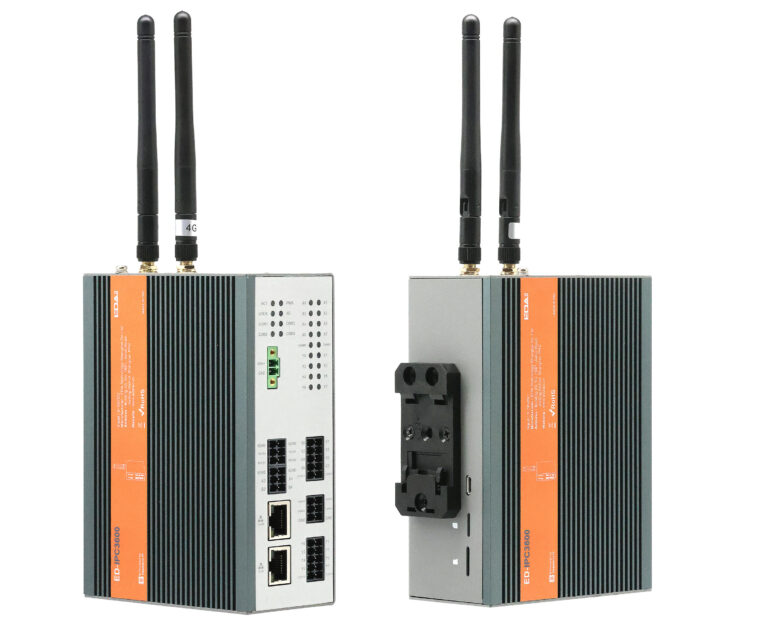

Edatec ED-IPC3630 est un PC industriel (IPC) construit autour du module de calcul Raspberry Pi 5 (CM5) avec jusqu’à 8 Go de RAM et conçu pour l’automatisation industrielle, l’IoT et les applications de contrôle avec des fonctionnalités telles qu’une large entrée électrique de 9V à 36V et une suppression Din-Rail.
L’ordinateur industriel propose également le double GBE, la connectivité cellulaire WiFi 5 et / ou 4G en option, la sortie vidéo HDMI, quelques ports USB, huit entrées numériques (DI), huit sorties numériques (DO) et deux interfaces de bus peuvent.
ED-IPC3630 Spécifications:
- Som – Raspberry Pi CM5
- SOC – Broadcom BCM2712 Processeur quad-core Cortex-A76 @ 2,4 GHz avec GPU VIIOCORE VII
- Mémoire système – 2 Go, 4 Go ou 8 Go LPDDR4-4267 SDRAM (Le modèle 16 Go n’est pas offert, peut-être en raison de problèmes d’approvisionnement)
- Stockage – Options pour 16 Go, 32 Go ou 64 Go EMMC Flash
- Sans fil – Module WiFi 5 et Bluetooth LE 5.0 en option en option et Bluetooth
- Stockage
- M.2 socket key-b éventuellement équipé de 128 Go, 256 Go ou 512 Go NVME SSD
- Carte microSD pour l’extension de stockage des utilisateurs uniquement (ne démarre pas le système d’exploitation)
- 4KB EEPROM
- Sortie vidéo – port HDMI 2.0 Type-A jusqu’à 4kp60
- Audio – Buzzer
- Réseautage
- Port Gigabit Ethernet RJ45
- Port 10/100m Ethernet RJ45
- WiFi 5 et Bluetooth en option via le module Raspberry Pi CM5
- Connectivité 4G LTE en option via un mini module PCIE (QUCTEL EC20 ou EC25) et Nano Sim Card Slot
- Connecteurs SMA 2x pour l’antenne WiFi / Bluetooth pour les modules CM5 sans fil et 4G LTE en option
- USB
- Ports 2x USB 2.0
- Port 1x USB Micro USB pour flasher le système d’exploitation sur le flash EMMC
Connecteur 1x USB 2.0 FPC
- Expansion
Connecteur GPIO compatible Raspberry PI à 40 broches- Terminal Phoenix à 10 broches avec 8x DI (contacts humides); Sur: 5 à 30V DC; OFF: 0 à 2V DC
- Terminal Phoenix à 10 broches avec 8x DO; 5 à 36V DC, 24V recommandé
- Connecteur Key-B de M.2 pour 2030/2242 SSD
- Mini connecteur PCIe pour la connectivité cellulaire
- Série via les bornes Phoenix à 12 broches avec protection électrostatique et surtension.
- Bus 2x Can via un connecteur de tangage de 3,5 mm à 6 broches
- Protection de l’isolement: 3 kV
- CAN Protocole: Can 2.0b
- Taux en bauds: 10 ~ 1000 kbps
- Signaux: Canh, Canl, GND
- Mission
- Bouton de réinitialisation
- LED du système vert (ACT), LED Green 4G, LED d’alimentation rouge, LED utilisateur vert, 4x LED Green Com1-4, 2x LED de bus verte, 8x DI LED, 8x DO LEDS
- Horloge en temps réel (RTC) avec sauvegarde Supercap 1F et support de batterie CR1220
- Puce de chiffrement Atecc608
- Watchdog (pas actuellement pris en charge par le logiciel. Remarque: Identique à ED-IPC3100 lancé en décembre 2024).
- Alimentation électrique
- Entrée – 9 à 36V via une borne Phoenix à 2 broches avec des trous de vis
- Consommation – jusqu’à 24 watts
- Dimensions – 143 x 100 x 55 mm
- Poids – 1 kg
- Plage de températures – Fonctionnement: -25 à 60 ° C; Stockage: -25 à 60 ° C
- Humidité – 5% ~ 95% (non-condensation)
La société prend en charge Raspberry Pi OS (Desktop / Lite) 32 bits / 64 bits pour la famille ED-IPC3630 avec des pilotes / scripts requis pour les périphériques. Le PC industriel ED-IPC3630 est presque identique à l’ordinateur industriel ED-IPC3100 également équipé d’un module Raspberry Pi CM5 et presque les mêmes interfaces.
La principale différence est que l’en-tête Raspberry Pi GPIO à 40 broches a disparu et remplacé par 8xdi, 8x do et 2 Can Bus via des bornes qui ressemblent à une meilleure utilisation des E / O pour ce type de matériel. Le modèle EDATEC ED-IPC3120 avait des interfaces vidéo (HDMI FPC, MIPI DSI et Camera) et audio (Jack audio, connecteur de haut-parleur) qui ne sont disponibles dans aucune des variantes ED-IPC3630.
Les applications cibles incluent l’automatisation d’usine, les passerelles IoT avec Ethernet, WiFi et 4G LTE Connectivité, Smart Buildings (CVC, Éclairage ou Systèmes de sécurité) et surveillance à distance.
Edatec ED-IPC3630 peut être acheté sur Digikey à partir de 300 $ pour l’ED-IPC3632-10432-S avec WiFi et Bluetooth, 4 Go de RAM, 32 Go EMMC Flash et un supercondensateur pour le RTC. D’autres modèles sont actuellement en rupture de stock. Des informations supplémentaires peuvent également être trouvées sur la page du produit.
