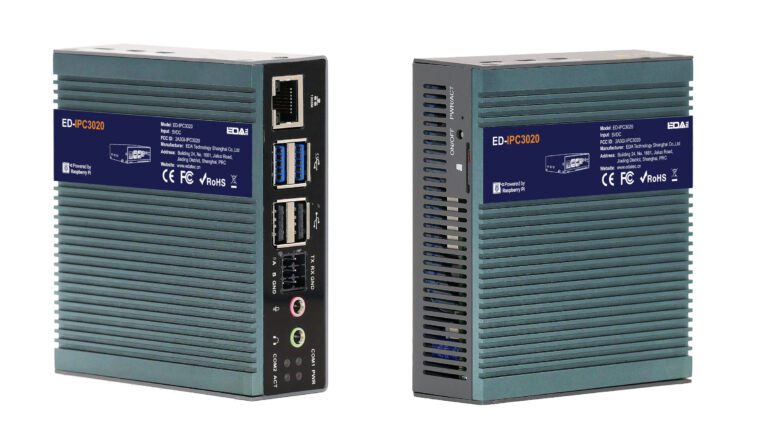

EDATEC ED-IPC3020 – Un ordinateur industriel Raspberry Pi 5 sans ventilateur avec un SSD M.2 NVMe, interfaces RS485/RS232

EDATEC ED-IPC3020 est un ordinateur industriel sans ventilateur basé sur le Raspberry Pi 5 SBC avec prise en charge d’un SSD M.2 NVMe jusqu’à 2260, de ports série RS232 et RS485 et de prises d’entrée et de sortie audio stéréo.

L’ordinateur monocarte Raspberry Pi 5 pourrait déjà prendre en charge un SSD M.2 NVMe grâce à des cartes complémentaires telles que PineBerry Pi HatDrive et Pimoroni NVMe Base, mais avec l’ED-IPC3020, nous avons un ordinateur complet alimenté par Raspberry Pi 5 avec Stockage M.2 NVMe.

Spécifications EDATEC ED-IPC3020 :

• SBC – Raspberry Pi 5 modèle B
  • SoC – Processeur quadricœur Arm Cortex-A76 Broadcom BCM2712 cadencé jusqu’à 2,4 GHz, GPU VideoCore VI, décodeur 4Kp60 H.265
  • Mémoire – 4 Go et 8 Go de SDRAM LPDDR4X-4267 en option
  • Stockage – Emplacement pour carte MicroSD pour le système d’exploitation
  • Sortie vidéo – 2x ports micro HDMI jusqu’à 4Kp60
  • La mise en réseau
    • Port Gigabit Ethernet RJ45 avec prise en charge PoE en option
    • Wi-Fi 5 double bande 802.11ac et Bluetooth 5.0 Classic et BLE
  • USB
    • 2 ports USB 2.0 Type-A (jusqu’à 480 Mbps)
    • 2 ports USB 3.0 Type-A (jusqu’à 5 Gbit/s)
  • Divers – Bouton d’alimentation
  • Alimentation – 5 V CC/5 A via port USB-C
• Stockage – Prise M.2 Key-M PCIe pour SSD NVMe 2230, 2242 ou 2260. Il peut également être utilisé pour démarrer le système d’exploitation
• l’audio
  • Prise de sortie audio stéréo 3,5 mm (verte)
  • Prise audio stéréo 3,5 mm LINE IN (rouge)
• En série
  • RS485 via terminal Phoenix à 3 pôles avec résistance terminale de 120 Ω.
  • RS232 via terminal Phoenix 3 pôles
• E/S d’extension (internes uniquement et non utilisables avec le boîtier ED-IPC3020, mais elles pourraient être utilisées dans un futur écran IHM de l’entreprise)
  • Connecteur WTB à 3 broches 5 V/1 A DC OUT au pas de 2,0 mm pour écran LCD étendu
  • Connecteur WTB pour haut-parleur à 4 broches au pas de 1,5 mm avec sortie audio stéréo double canal
  • 2 connecteurs MIPI CSI/DSI (sur Raspberry Pi 5) utilisés pour l’écran LCD étendu, prenant en charge l’écran tactile I2C et le réglage du rétroéclairage
• Divers
  • LED d’alimentation, LED ACT, 2x LED UART vertes (COM1 et COM2)
  • RTC avec SuperCAP et batterie de secours CR1220
  • Buzzer pour une fonction alarme en cas de mauvaise configuration
• Alimentation – 5 V DC via le port USB-C sur Raspberry Pi 5
• Consommation d’énergie – 25 watts (max)
• Dimensions – 102,8 x 89,5 x 32,5 mm
• Poids – 300 grammes
• Plage de température – Fonctionnement : -25 °C ~ 60 °C ; stockage : -25°C ~ 60°C
• Humidité – 5 % ~ 95 % (sans condensation)
• Certifications
  • FCC 47 CFR Partie 15 Sous-partie B
  • EN CEI 62368-1/EN CEI 62311/EN CEI 61000-3-2/EN CEI 61000-3-3
  • EN 55032/EN 55035/
  • EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
  • EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2

L’ordinateur industriel sans ventilateur comprend le Raspberry Pi 5 d’un côté pour accéder à la plupart de ses ports et une carte d’extension pour la prise M.2 NVMe, les ports série, la batterie RTC et le buzzer, ainsi que des connecteurs de haut-parleur et de sortie 5 V qui sera probablement utilisé dans un futur écran intelligent Raspberry Pi 5 en combinaison avec le connecteur MIPI DSI sur la carte Raspberry Pi.

EDATEC indique que l’ED-IPC3020 prend en charge les quatre variantes du système d’exploitation Raspberry Pi (32 bits ou 64 bits, Desktop ou Lite) et qu’il fournit probablement également un script pour installer tous les pilotes et fichiers de configuration requis pour les fonctionnalités supplémentaires. La société nous a envoyé une photo de la conception interne où nous voyons un grand coussin thermique utilisé pour le refroidissement sur la face inférieure du Pi 5 et le SSD M.2 sur la carte d’extension connectée à l’en-tête GPIO à 40 broches et au Connecteur PCIe à certains égards.

Le refroidissement est en outre obtenu avec un dissipateur thermique sur le dessus du Raspberry Pi 5 SBC et un dissipateur de chaleur au bas de l’appareil avec lequel le coussin thermique au-dessus est en contact. Cette conception permettrait également d’installer un tampon thermique sur le SSD.

EDATEC commencera à expédier l’ordinateur industriel ED-IPC3020 en janvier, mais la société prend déjà des précommandes d’échantillons sur Aliexpress pour 165 $ à 243 $ selon la quantité de RAM (4 Go contre 8 Go) et s’il s’agit d’une carte microSD ou d’une mémoire de 128 Go/8 Go. Un SSD de 256 Go est fourni.

De plus amples informations peuvent également être trouvées sur la page produit.
