Dusun DSOM-042R est un système sur module Rockchip RK3588M pour les applications « AIoT automobile »

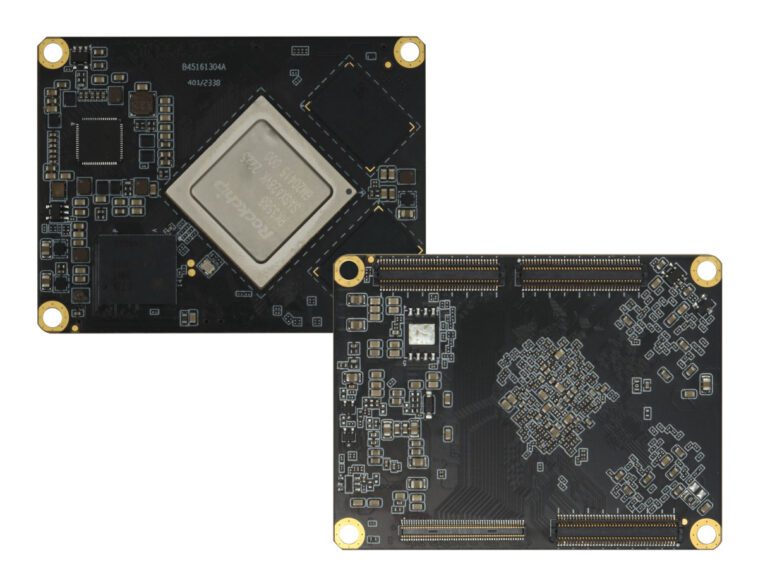

Dusun DSOM-042R est un système sur module basé sur le SoC AI de qualité automobile Rockchip RK3588M avec 8 Go de RAM et 128 Go de flash eMMC, capable de fonctionner dans la plage de température de -40 °C à 85 °C, et équipé de quatre expositions connectées haute densité aux nombreuses interfaces du processeur octa-core Cortex-A76/A55.

Nous avons découvert le SoC RK3588M pour la première fois l’année dernière avec la carte Firefly AIO-3588MQ également composée d’un système sur module et d’une carte porteuse prenant en charge jusqu’à seize caméras et jusqu’à six écrans Full HD pour piloter le tableau de bord de la voiture, l’infodivertissement embarqué, un rétroviseur numérique, des moniteurs d’appuie-tête, un système ADAS, etc. Nous n’avions pas remarqué que d’autres fabricants lançaient un produit avec le RK3588M de qualité automobile, et le DusunIoT DSOM-042R offre une autre option.

Spécifications du SoM Dusun RK3588M :

• SoC – Processeur octa-core Rockchip RK3588M avec
  • Processeur – 4 cœurs Cortex-A76 jusqu’à 2,1 GHz, 4 cœurs Cortex-A55 jusqu’à 1,7 GHz (fréquences à confirmer)
  • GPU – GPU Arm Mali-G610 MP4 avec prise en charge d’OpenGL ES 3.2, OpenCL 2.2, Vulkan 1.1
  • NPU – Accélérateur d’IA 6 TOPS
  • Unité de puissance virtuelle
    • Décodage vidéo :
      • 8Kp60 H.265/VP9/AVS2
      • 8Kp30 H.264 AVC/MVC
      • 4Kp60 AV1
      • 1080p60 MPEG-2/-1/VC-1/VP8
    • Encodage vidéo – 8Kp30 H.265 / H.264
  • Un décodage 1080p30 jusqu’à 32 canaux et un encodage 1080p30 jusqu’à 16 canaux peuvent être obtenus.
• Mémoire système – 8 Go de RAM
• Stockage – Mémoire flash eMMC de 128 Go
• 1x connecteurs B2B 100 broches, 3x connecteurs B2B 80 broches avec
  • Stockage – 3x SATA 3.0, 1x SDMMC, interfaces PCIe (voir interfaces haute vitesse)
  • Sortie vidéo
    • HDMI 2.1 jusqu’à 8Kp60 ou 4Kp120
    • HDMI 2.0 jusqu’à 4Kp60
    • 2 interfaces d’affichage MIPI DSI jusqu’à 4Kp60
    • 2x DisplayPort 1.4 jusqu’à 8Kp30fps (multiplexé avec USB 3.0)
    • Connecteur 2x eDP1.3 jusqu’à 4Kp60
    • BT.1120 jusqu’à 1080p60
    • Jusqu’à sept écrans pris en charge
  • Entrée vidéo
    • 1x MIPI CSI à 4 voies ou 2x MIPI CSI à 2 voies
    • 2x MIPI DC (DPHY v2.0 à 4 canaux ou CPHY V1.1 à 3 canaux)
    • Interface de caméra DVP jusqu’à 150 MHz de données d’entrée
  • l’audio
    • 2x 8 canaux I2S
    • 2x 2 canaux I2S
    • 2x SPDIF
    • 2x PDM 8 canaux (prend en charge plusieurs matrices MIC)
    • Codec audio numérique à deux canaux (DAC 16 bits)
    • VAD (Détection d’activité vocale)
  • Réseau – Gigabit Ethernet
  • USB – 3x USB 3.0, 4x USB 2.0, 2x USB 2.0 OTG
  • Interfaces à haut débit
    • PCIe Gen 3.0 (x4, ou 2x x2, ou 4x x1)
    • 3x PCIe Gen 2.0 x1
  • E/S à faible vitesse – 9x I2C, 10x UART, 5x SPI, 16x PWM, GPIO
  • Analogique – 7x ADC
• Tension d’alimentation – 5 V
• Consommation d’énergie
  • Ralenti – 1,35 W
  • Typique – 4,8 W
  • Max – 20 W
• Dimensions – 66 x 50 x 5,8 mm
• Poids – À déterminer
• Plage de température – Fonctionnement : -40°C à 85°C ; stockage : -40°C à 105°C dans la fiche technique de la carte
• Humidité – 10% à 80 % (sans condensation)

La page produit mentionne la prise en charge des systèmes d’exploitation Android 11 et Ubuntu 18.04, mais lorsqu’on lui demande de confirmer cela, la société répond qu’Android 12.0, Ubuntu Desktop et Server, Debian 11 et buildroot RTLinux peuvent être pris en charge.

La même page produit documente toutes les E/S du connecteur carte à carte, mais à part cela, elle est peu détaillée et ne contient aucune information sur une carte porteuse de référence, j’ai donc posé la question. On m’a d’abord dit que les clients peuvent évaluer le module avec la carte porteuse DSGW-380 pour les passerelles illustrées ci-dessous.

Mais il est évident que la carte porteuse est mieux adaptée à la version Rockchip RK3588 du module, car elle n’offre aucune interface de caméra et seulement deux ports de sortie HDMI, elle n’est donc pas optimale pour les applications automobiles avancées nécessitant plusieurs caméras pour ADAS et plusieurs écrans pour le tableau de bord et l’infodivertissement.

Après avoir signalé cela à l’entreprise, ils m’ont expliqué qu’ils proposaient principalement des « services de développement secondaire SOM et ODM de cartes mères » et qu’ils « pouvaient concevoir la carte porteuse en fonction des exigences ». Il semble donc qu’il n’existe peut-être pas de carte porteuse d’évaluation pour les applications automobiles, et qu’elle devrait être conçue par le client ou par un sous-traitant de Dusun. Les cartes porteuses existantes telles que celle ci-dessus peuvent être utilisées pour tester d’autres fonctions du système sur module Rockchip RK3588M.

Les informations sur les prix et la disponibilité ne sont pas fournies en raison de la nature personnalisée de la conception, et les parties intéressées devront contacter l’entreprise pour discuter du projet en détail.
