Après un semestre intense, je rouvre avec ça nouvelle section dédiée aux drones; cette fois, nous apprendrons à rouler sur un circuit avec un petit buzzer anti-perte pour tout modèle de drone ou dispositif de commande radio.
Ce petit hack nous aidera à diffuser l’appareil un bip intermittent tant que ses LED clignotent; c’est-à-dire lorsque la batterie est faible ou lorsque le drone perd la connexion avec la station de contrôle.

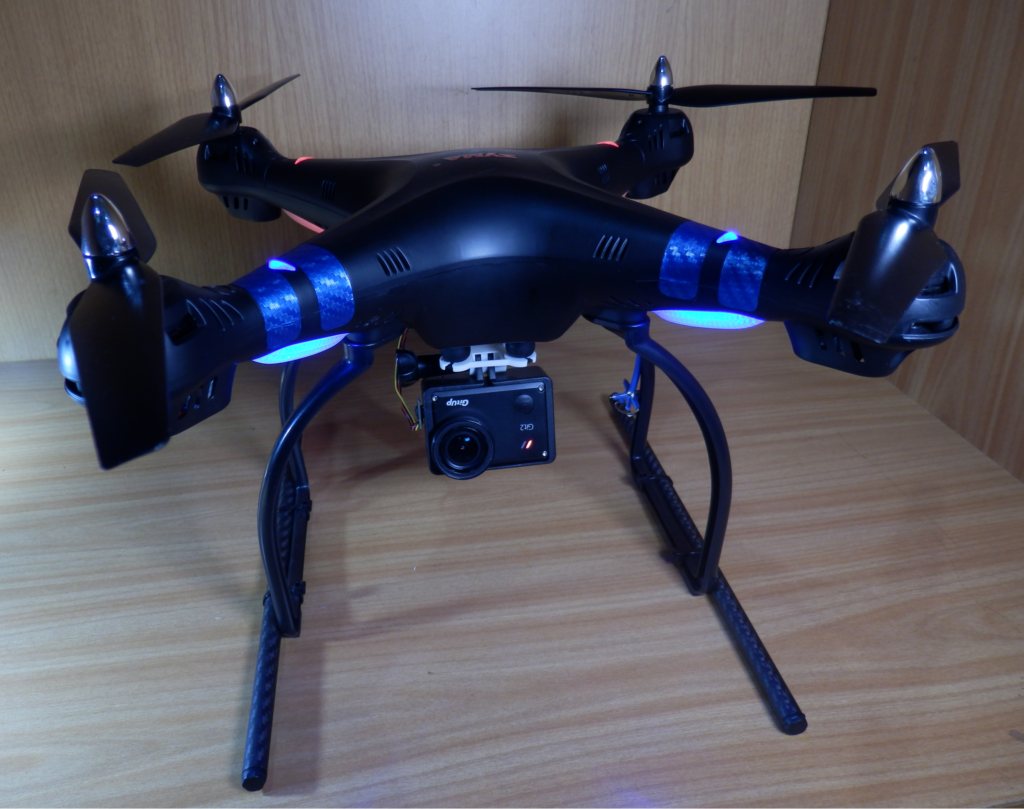

Dans cet exemple, j’utiliserai mon Syma X8, mais le circuit suivant doit être compatible avec n’importe quel drone; la seule différence entre les modèles sera dans quel point de soudage nous connecterons le collecteur du transistor que nous allons utiliser.

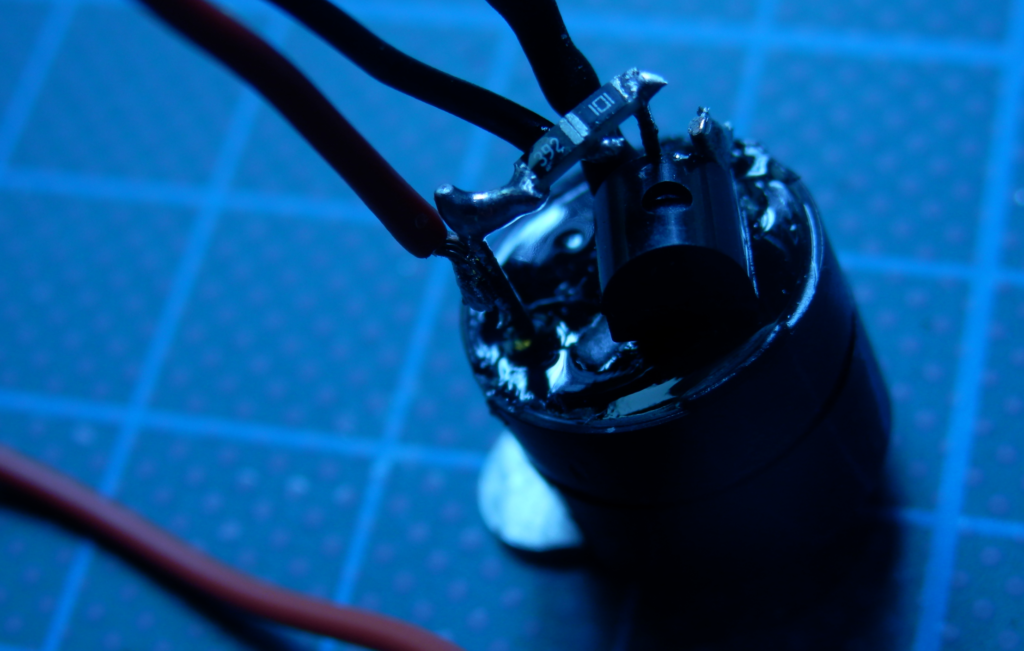

Module buzzer DIY pour drones.
Pour développer ce petit projet, nous aurons besoin d’une paire de résistances: un sur 100Ω (R1), et un autre de 3,9 KΩ (R2); une buzzer piézoélectrique aussi léger que possible et pour fonctionner entre 3-5V (dans mon cas, j’ai choisi l’un des 1,5 grammes et Consommation 30mA); une Transistor NPN BC548; et finalement câble, étain, et soudeur; Pour comprendre de manière simple l’application du transistor dans notre circuit, nous allons visualiser la vidéo suivante du Oliver Nabani.
Dans mon cas, je l’ai implémenté avec résistances SMD pour réduire le poids final du module, et je n’exclus pas à l’avenir de l’alléger encore plus en changeant le transistor par un SMD; aussi il est possible de le faire avec des résistances céramiques plus simplement, et c’est pourquoi J’ai fait le schéma suivant avec eux pour que chacun puisse le développer sans les problèmes supplémentaires de micro-soudure.

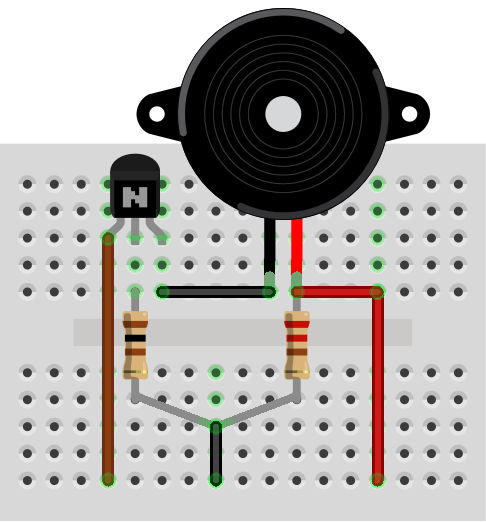

Schéma du module buzzer pour les appareils RC.
En premier lieu on va souder le collecteur du transistor à la broche négative du buzzer; il est important de regarder la courbure du transistor cela peut être vu dans le schéma précédent, et qui nous permettra de distinguer ses pattes en un coup d’œil.
Broche négative du buzzer soudée au collecteur du transistor NPN.
Ensuite nous allons souder les deux résistances l’une à l’autreDans le cas de travailler avec des résistances céramiques, nous n’aurons pas plus de complications que de les souder, puis isoler la soudure; cependant avec les résistances SMD nous devrons nous aider avec un type de support et / ou de pincettes, en raison de sa petite taille; il convient également de souligner que il est essentiel de les étamer au-dessus et au-dessous pour éviter de casser la soudure.

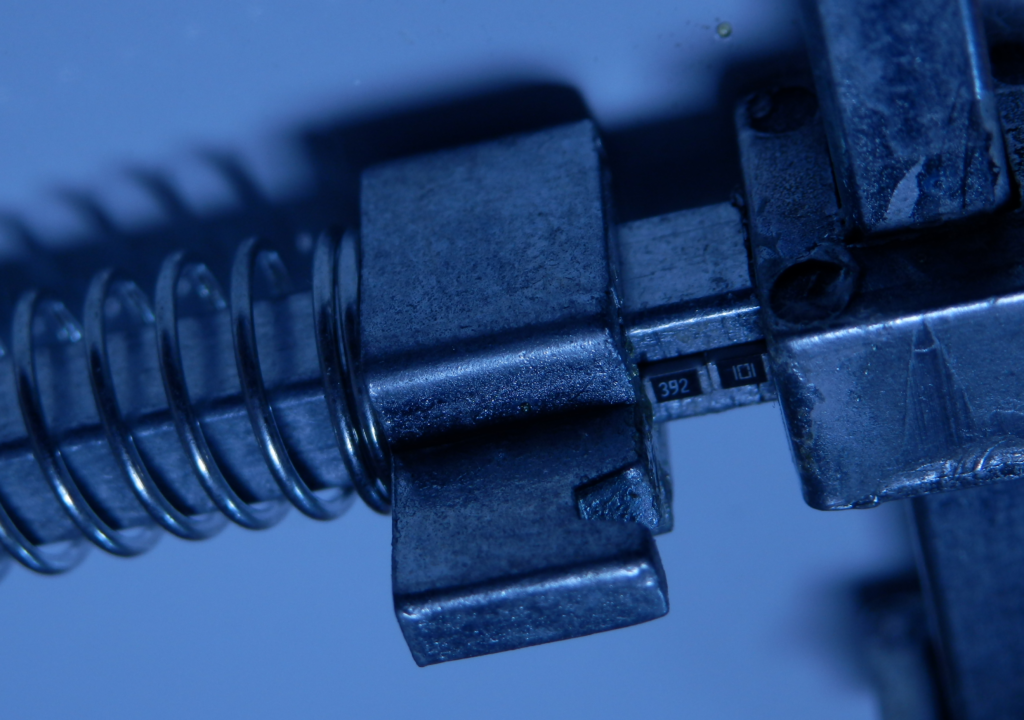

Prise en charge de la soudure SMD.
Une fois soudé les uns avec les autres, et avant l’extraction du support choisi, nous allons procéder à souder un câble entre eux; spécifiquement celui qui apparaît dans couleur noire dans le schéma ci-dessus.

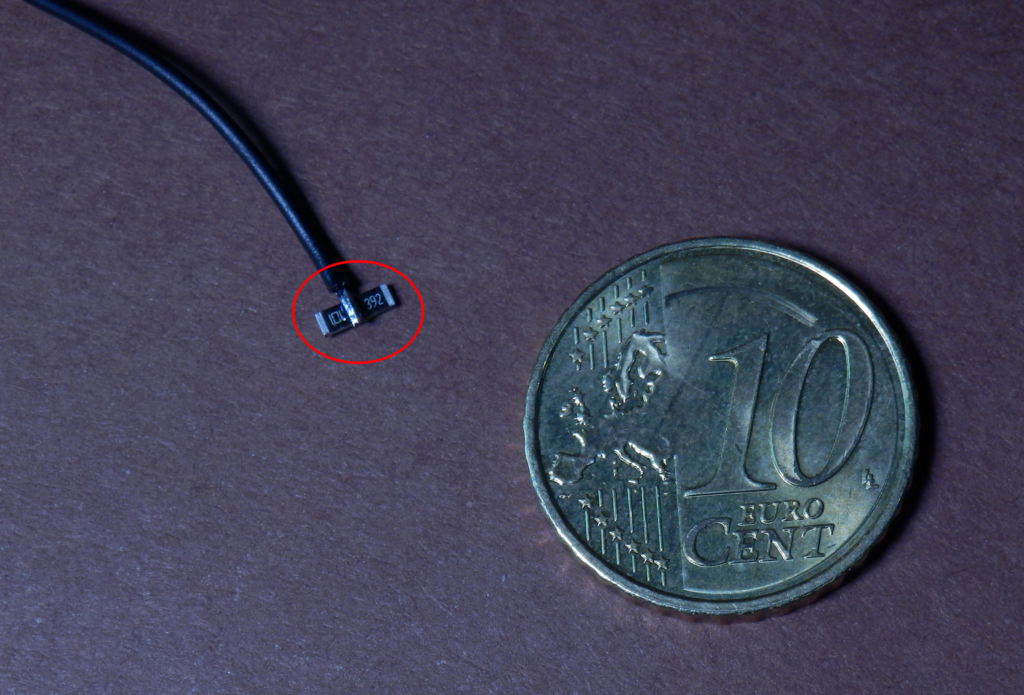

Soudez entre R1, R2 et le fil noir.
Arrivés à ce point, nous allons souder la résistance 3.9KΩ ou R2 sur le positif du buzzer / buzzer, auquel nous allons souder également un câble; dans ce cas le positif du circuit, mis en évidence dans Couleur rouge dans le schéma du projet.

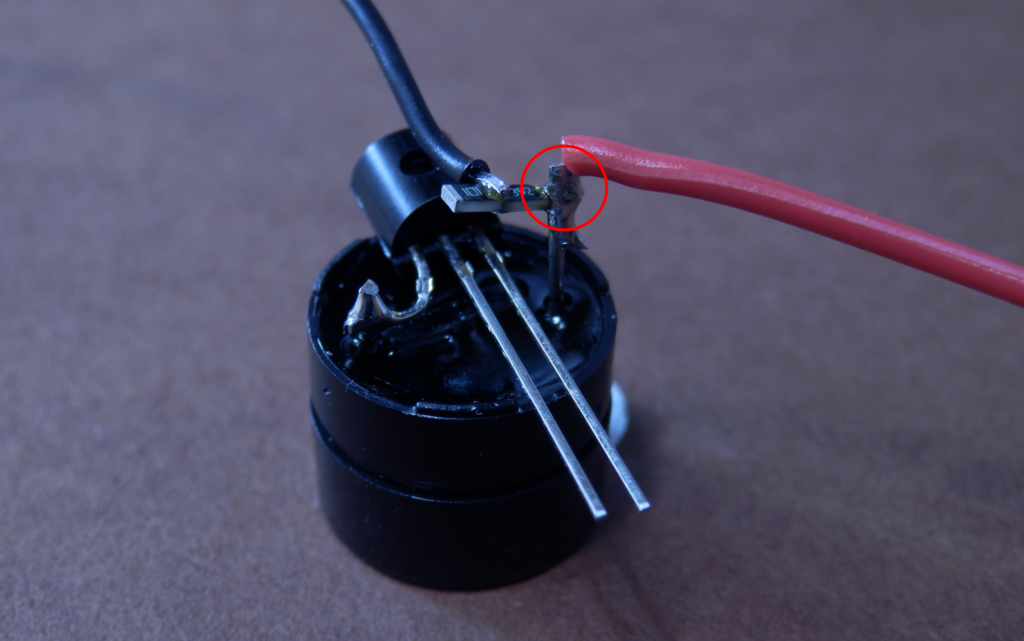

Soudez entre la broche positive du buzzer, R2, et le fil rouge.
Ensuite nous souderons la résistance de 100Ω ou R1 à la base du transistor; que nous pouvons identifier comme la broche du milieu de son encapsulation.

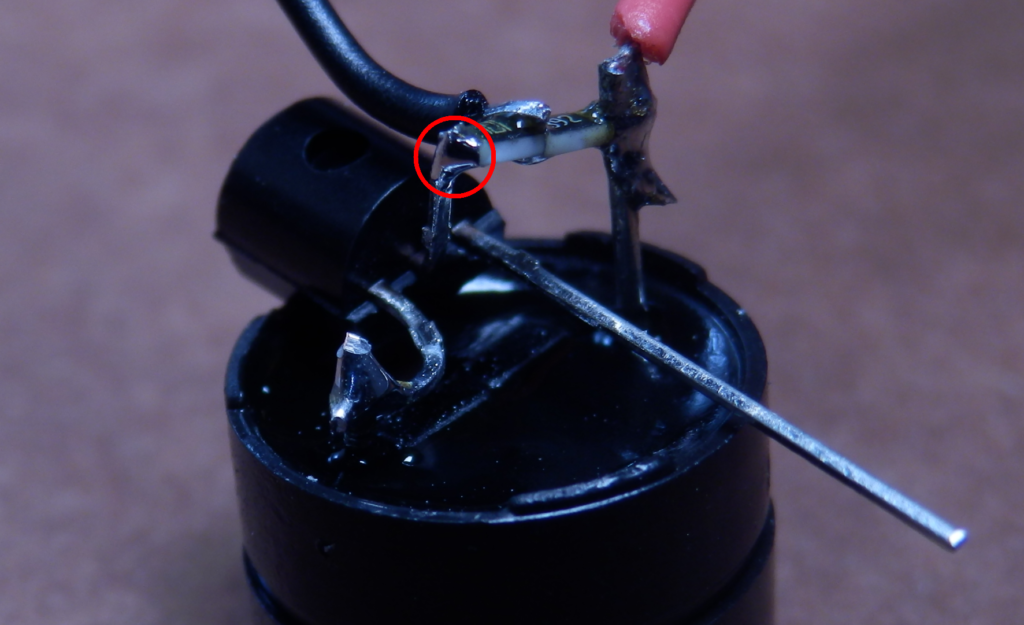

Soudez entre R1 et la base du transistor.

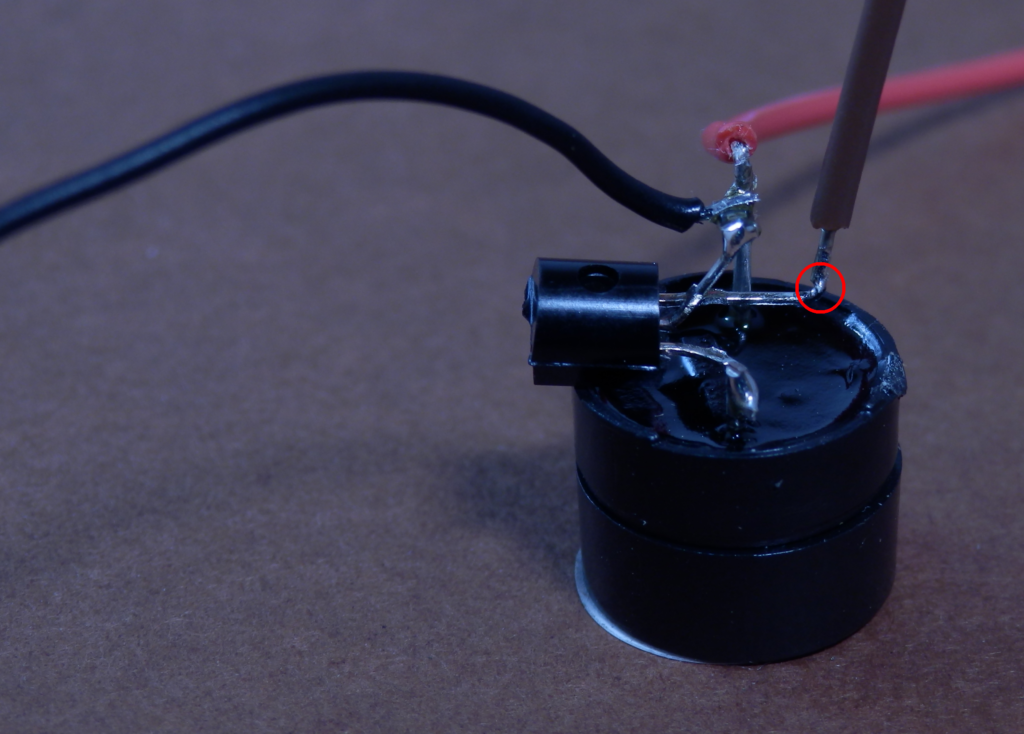

Pour terminer l’assemblage de notre module, il faut souder un troisième fil à l’émetteur du transistor; de préférence de couleur marron comme dans le schéma, pour le différencier de l’autre négatif auquel on aura préalablement soudé un fil noir.
Soudez entre l’émetteur du transistor et le fil marron.
Maintenant, nous allons ouvrir notre drone et nous dévisserons le contrôleur de vol, pour identifier où nous allons souder chacun des câbles du module que nous venons de fabriquer; nous chercherons d’abord le point de connexion du positif des leds, et nous souderons le câble qui vient de positif de notre buzzer.

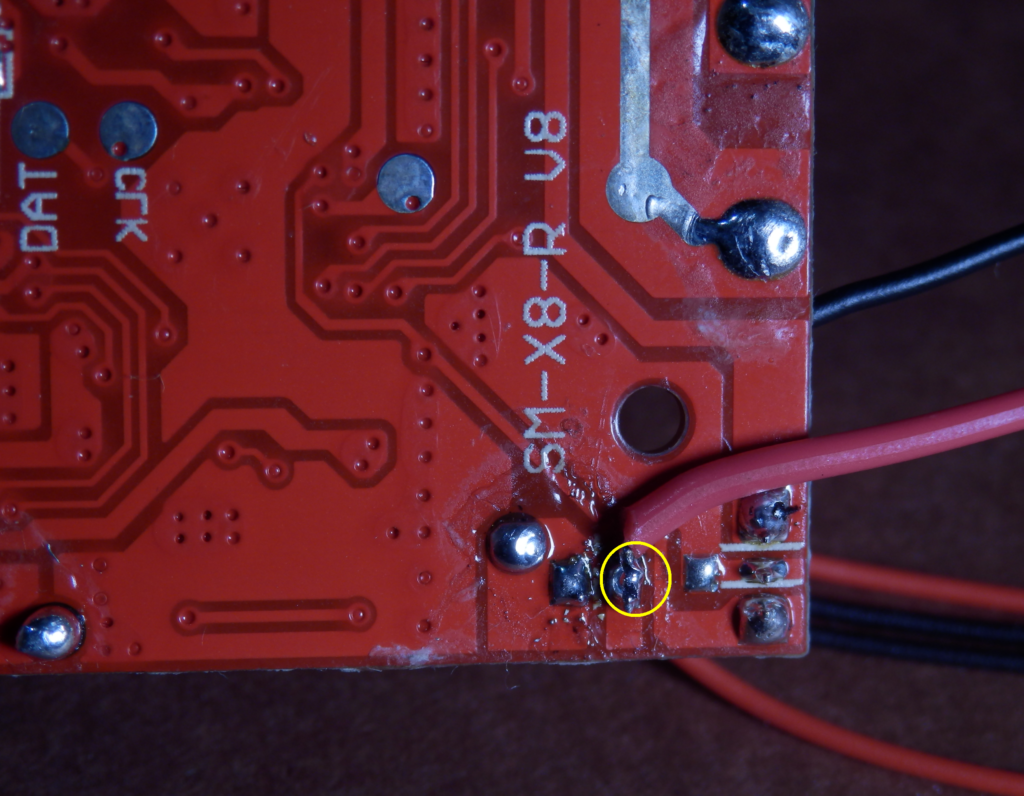

Point de soudure entre le fil rouge et le fil positif du circuit LED du drone.
L’autre extrémité du fil marron il faut le souder sur le négatif de la batterie de nôtre drone; Je l’ai localisé dans le interrupteur d’allumage du même, pour éviter autant que possible de souder directement sur le contrôleur de vol du quadcopter.

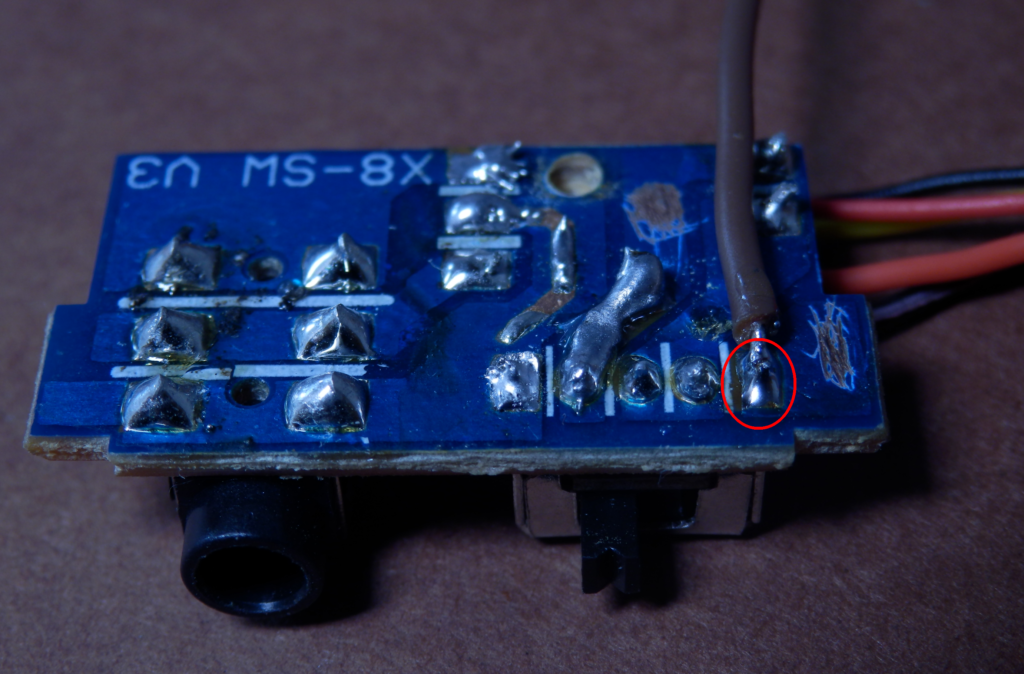

Point de soudure entre le fil marron et GND de la batterie du drone.
Finalement on va souder le deuxième négatif, représenté en noir dans le schéma; Dans certains modèles il suffira de le souder au négatif du même circuit du LED, mais dans le cas du Syma X8, cela produira un son constant tout au long du vol comme on le voit dans le vidéo suivante, car les leds ils abaissent leur luminosité lorsqu’ils clignotent, mais ne pas éteindre complètement.
La solution à ce problème passe parr souder le câble au négatif du minuscule voyant d’état rouge du contrôleur de vol (puisque ceci s’il s’éteint), situé sur le collecteur du petit transistor SMD que nous pouvons voir dans l’image suivante; uniquement nous ferons la pointe du câble et la broche du transistor, pour enfin les joindre, retirer la pointe du fer à souder, et attendez que le joint refroidisse tout seul.
Point de soudure entre le fil noir et le négatif du circuit LED.
Maintenant nous pouvons vérifier le bon fonctionnement de notre module buzzer en connectant la batterie au contrôleur de vol; déjà après le test nous allons retirer l’autocollant du buzzer et nous fermerons notre drone, et avec une extrême prudence nous ferons un test en vol pour vérifier que tout fonctionne correctement.
Dans les prochains tutoriels dans cette nouvelle section nous entrerons dans le monde de drones, nous apprendrons à les améliorer, et nous connaîtrons le principes de base son fonctionnement, ainsi que le matériel nécessaire pour assembler un à partir de zéro.
