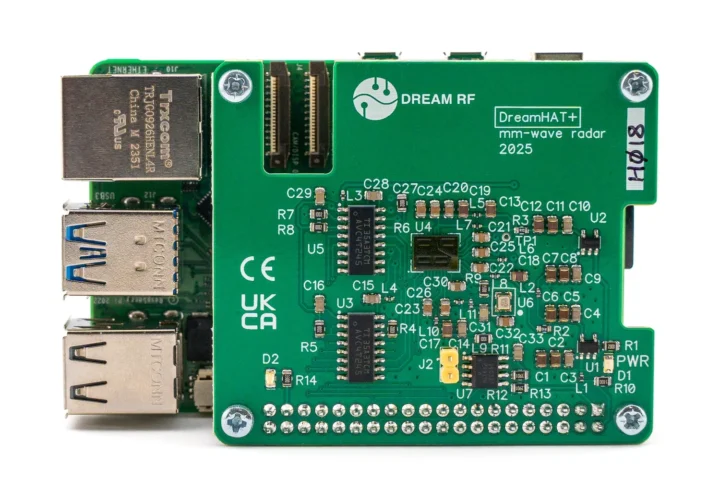

‘écosystème des capteurs avancés pour Raspberry Pi s’enrichit d’une solution radar particulièrement sophistiquée pour applications de détection et tracking. Comme le rapporte cnx-software, le Dream RF Dreamhat+ exploite la puce radar Infineon BGT60TR13C 60 GHz pour proposer un HAT mmWave intégrant 4 antennes (1×TX, 3×Rx) et offrant détection directionnelle avec suivi de mouvement haute précision. Compatible Raspberry Pi 4B et 5, cette solution radar FMCW (Frequency Modulated Continuous Wave) atteint une résolution de portée de 3 cm sur une plage de 0,1 à 15 mètres avec champ de vision 40° horizontal et 65° vertical. Conçu pour reconnaissance gestuelle, détection de présence et tracking intérieur respectueux de la vie privée, ce HAT+ standard défie les solutions de vision par ordinateur dans les environnements à faible luminosité, fumée ou brume où les caméras traditionnelles montrent leurs limites.
Infineon BGT60TR13C et architecture FMCW : 4 antennes avec résolution 3 cm contre solutions vision traditionnelles
Le cœur du Dreamhat+ repose sur la puce radar Infineon BGT60TR13C Xensiv opérant dans la bande 58-63,5 GHz avec bande passante de transmission de 5 GHz. Cette architecture mmWave exploite la technologie FMCW permettant mesures simultanées de distance, vitesse et angle avec précision remarquable. La puissance de sortie limitée à 10 mW et EIRP <15 dBm garantissent conformité réglementaire internationale tout en optimisant consommation énergétique à 0,5W typique.
L’architecture antennaire intègre 1 antenne TX et 3 antennes RX avec gain de 5 dBi maximum, configuration optimisant la détection directionnelle et le beamforming numérique. Cette approche MIMO (Multiple Input Multiple Output) facilite triangulation précise des cibles et séparation de multiples objets dans le champ de vision. Le champ de détection couvre 40° horizontal et 65° vertical, géométrie adaptée au monitoring de pièces résidentielles ou bureaux.
La résolution de portée atteint 3 cm sur plage 0,1-15 mètres, performance remarquable permettant détection de mouvements subtils comme respiration ou micro-gestes. Cette précision surpasse largement les capteurs PIR traditionnels limités à la détection de présence binaire. Le convertisseur analogique-numérique intègre 3 canaux ADC 12 bits échantillonnant jusqu’à 4 MSPS, permettant traitement temps réel des signaux radar complexes.
La technologie radar mmWave offre avantages significatifs face aux solutions de vision par ordinateur : respect absolu de la vie privée (aucune image), fonctionnement dans obscurité totale, insensibilité aux conditions météorologiques (fumée, brume, poussière) et absence de préoccupations d’éclairage. Cette robustesse environnementale s’avère critique pour applications industrielles ou de surveillance extérieure.
Interface SPI et compatibilité Pi 5 avec refroidissement actif : HAT+ standard contre alternatives 24 GHz
L’architecture d’interface du Dreamhat+ exploite connexions SPI et IRQ via header GPIO 40 broches standard Raspberry Pi, simplicité contrastant avec solutions nécessitant interfaces spécialisées. L’alimentation 5V directe via header GPIO élimine adaptateurs externes, while régulation interne vers 1,8V optimise performances du radar BGT60TR13C.

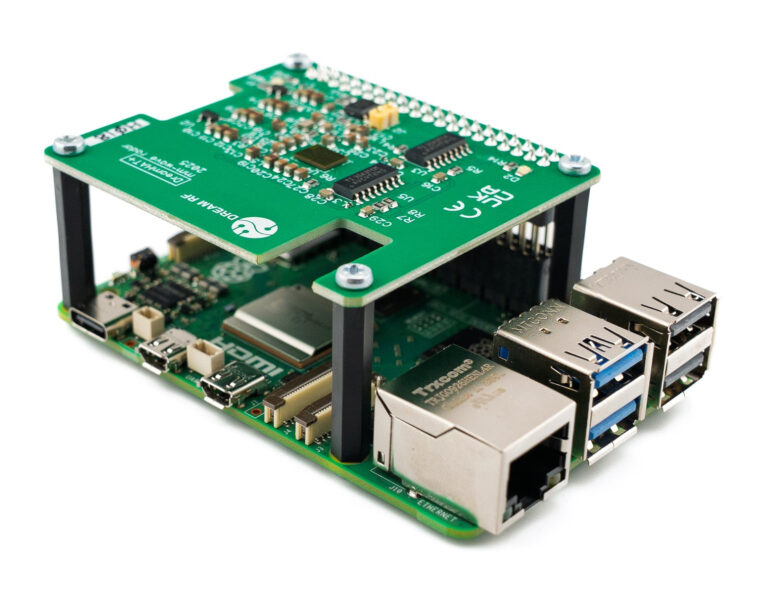

La conformité spécification HAT+ garantit compatibilité mécanique avec Raspberry Pi 4B et 5, incluant support refroidisseur actif sur Pi 5. Cette caractéristique s’avère essentielle car les applications radar intensives peuvent générer charge thermique significative nécessitant dissipation efficace. Les entretoises 25 mm, header de rappel et vis d’assemblage incluses facilitent installation sécurisée.
Les LED Power et Activity fournissent feedback visuel d’état système et activité radar, simplifiante débogage et monitoring opérationnel. Cette approche pratique évite nécessité d’outils de diagnostic externes pour validation fonctionnement de base.
La comparaison avec alternatives mmWave révèle positionnement technique distinctif. Les solutions 24 GHz comme le kit Seeed Studio offrent portée supérieure mais résolution réduite et encombrement règlementaire variable selon régions. Les capteurs 60 GHz bénéficient d’allocation spectrale mondiale plus permissive et résolution spatiale améliorée grâce à longueur d’onde réduite.
L’écosystème logiciel comprend schémas, instructions d’assemblage et guide de configuration accessible via site web constructeur. Les exemples de code Python disponibles sur GitHub couvrent visualisation streaming UDP, suivi temps réel et traitement hors ligne, facilitant développement d’applications personnalisées sans expertise radar approfondie.
Écosystème Python et démos tracking : 99,99-110,83 $ face kit Infineon CY8CKIT-062S2-AI

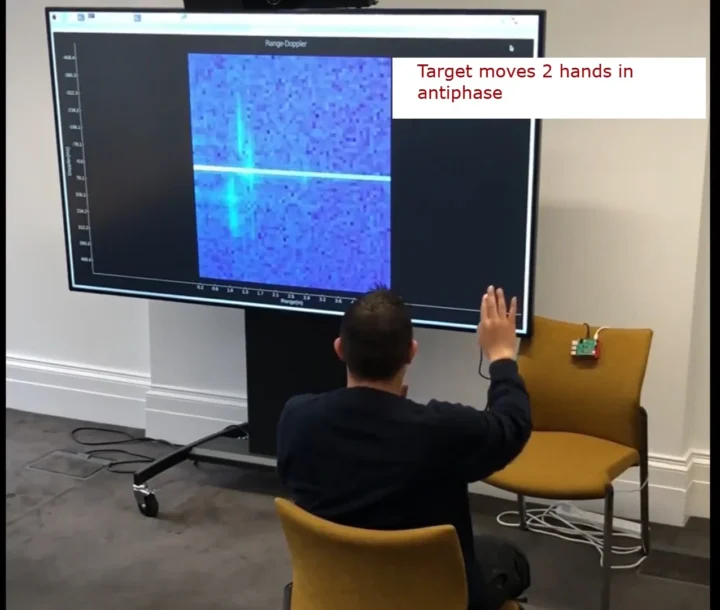

L’approche logicielle du Dreamhat+ privilégie accessibilité développeur avec bibliothèques Python simplifiantes intégration dans projets existants. Les démos fournies incluent visualisation 2D temps réel, détection gestuelle et tracking multi-objets, illustrations concrètes des capacités radar pour applications domotique, sécurité ou interaction homme-machine.
Les capacités de détection s’étendent aux mouvements subtils incluant potentiellement respiration selon spécifications du BGT60TR13C, ouvrant applications de monitoring santé non-invasif et surveillance discrète. Cette sensibilité exceptionnelle différencie nettement les radars 60 GHz des capteurs de mouvement traditionnels.
Le positionnement commercial propose 99,99 £ via Shopify constructeur et 110,83 $ chez Pimoroni, tarification positionnée sur segment semi-professionnel face aux solutions grand public basiques. Cette stratégie reflète complexité technique et performances avancées du système radar complet.
L’alternative principale reste le kit d’évaluation Infineon CY8CKIT-062S2-AI autour de 40 $ basé sur microcontrôleur PSoC 6 avec gamme de capteurs Infineon intégrés. Cette solution offre approche plus économique mais nécessite développement complet versus intégration simplifiée Raspberry Pi du Dreamhat+.
La stratégie Dream RF vise développeurs privilégiant rapidité de mise en œuvre et écosystème Raspberry Pi établi sur optimisation coût brut. Les applications cibles couvrent prototypage IA, recherche universitaire, projets maker avancés et déploiements pilotes nécessitant performances radar professionnelles sans complexité systèmes industriels traditionnels.
Cette démocratisation de la technologie radar mmWave 60 GHz illustre l’évolution vers accessibilité des technologies autrefois réservées aux applications militaires ou automobiles haut de gamme, ouvrant perspectives innovation dans domotique intelligente, santé connectée et interaction naturelle homme-machine.
