DFROBOT EDGE101 ESP32 Le contrôleur IoT industriel offre des interfaces RS485 et Bus isolées et Can

DFROBOT Edge101 est un contrôleur IoT de qualité industrielle construit autour du MCU ESP32, conçu comme un pont entre les cartes de développement et les systèmes IoT industriels. Installé dans une enceinte complète en métal, il est livré avec diverses caractéristiques de protection, notamment la surtension, la MSE, la foudre, la surtension et la protection de la polarité inverse, et prend en charge le fonctionnement continu 24/7 dans des environnements difficiles.

Il intègre RS-485, CAN BUS, Ethernet, Wi-Fi, Bluetooth et RTC, et prend en charge l’expansion via un emplacement PCIE pour la communication cellulaire 4G LTE, ce qui le rend adapté à l’automatisation, à la surveillance environnementale et à l’acquisition de données distantes en milieu industriel ou en plein air. Le contrôleur IoT propose également des options de montage flexibles telles que le rail DIN ou le montage d’oreille.

DFROBOT Edge101 Spécifications:

• MCU sans fil – Systèmes ESPRESSIF ESP32
  • CPU – Microcontrôleur Dual-Core Tensilica LX6 @ jusqu’à 240 MHz
  • Mémoire – 520 KB SRAM, 16 Ko RTC SRAM
  • Sans fil – WiFi 4 et Bluetooth 4.2
• Stockage – 4 Mo SPI ni flash, emplacement pour carte microSD

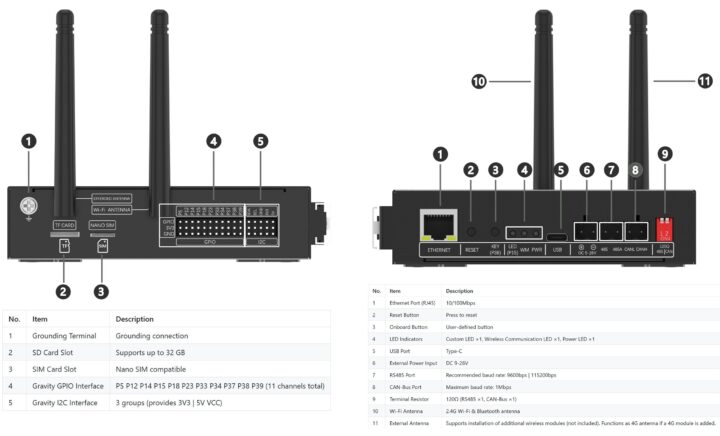

• Connectivité
  • Port RJ45 Ethernet 10/100 Mbps
  • 2,4 GHz 802.11 b / g / n Wi-Fi 4
  • Bluetooth 4.2 Classic + BLE avec une puissance de sortie TX +12 dBm, -94 dBm BLE Rx Sensibilité
  • 4G / NB-IOT en option via un mini-fente PCIE et une fente de carte SIM Nano
  • Antennes externes via 2x connecteurs SMA
• Port USB – USB Type-C pour l’alimentation et la programmation
• En série
  • RS485 isolé (compatible MODBUS) via un terminal à 2 broches
  • Bus de boîte isolée via un borème à 2 broches
• Expansion
  • En-tête GPIO avec GPIOS natif 11X ESP32
  • En-tête avec interfaces 3x I2C
• Misc – réinitialisation et boutons utilisateur
• Alimentation électrique
  • Entrée DC 9–26V via un terminal à 2 broches
  • 5V / 2A via USB Type-C
  • Consommation de veille – 50mA @ 12V, 100mA @ 5V
• Dimensions – 128 x 76 x 31 mm
• Poids – 335 grammes
• Plage de températures – -20 ° C à + 75 ° C
• Enceinte – enceinte métallique avec ESD, surtension, polarité inverse et protection contre la foudre

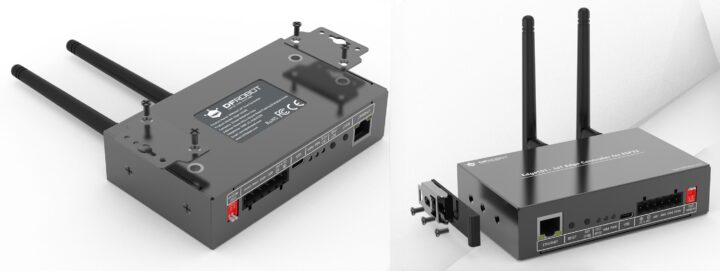

• Montage – support de montage en rail DIN et supports de montage en métal inclus

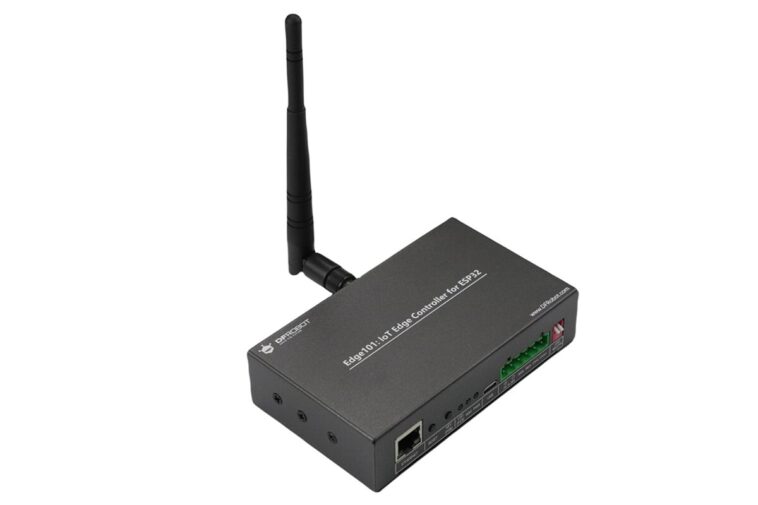

Pendant l’écriture, j’ai remarqué que l’image de la page du produit ne montre qu’une seule antenne, mais la page Wiki mentionne que le Edge101 a deux antennes. Il s’avère que le Edge101 prend en charge un module 4G supplémentaire, et si ce module est ajouté, vous pouvez fixer une deuxième antenne via un connecteur SMA pour la connectivité 4G.

La société mentionne que le contrôleur IoT industriel DFROBOT EDGE101 ESP32 peut être facilement programmé avec Arduino. Il vous suffit d’ajouter l’URL de la carte personnalisée à vos paramètres Arduino et de sélectionner «Edge101 IoT Controller» pour commencer. Il prend également en charge Python via la bibliothèque Pinpong pour un codage facile avec GPIO, ADC, PWM et plus encore. La société fournit également des tutoriels et un exemple de code pour MQTT, et il existe également une interface Web pour la configuration rapide, les mises à jour du micrologiciel et la surveillance du système, qui peuvent être trouvées sur le Wiki.

Ce n’est pas le premier contrôleur IoT industriel basé à ESP32, et nous avons précédemment couvert le contrôleur industriel Edgebox-ESP-100 de Studio de Studio avec des fonctionnalités très similaires, ainsi que le Lilygo T-Connect Pro et Emodgate Moduino X0 avec un ensemble de fonctionnalités différent.

Le contrôleur IoT Edge101 peut être acheté directement auprès de la page du magasin DFROBOT pour 39,90 $. Dans l’emballage, vous aurez un clip Din Rail, des supports de montage en métal, une antenne Wi-Fi et un connecteur de terminal.
