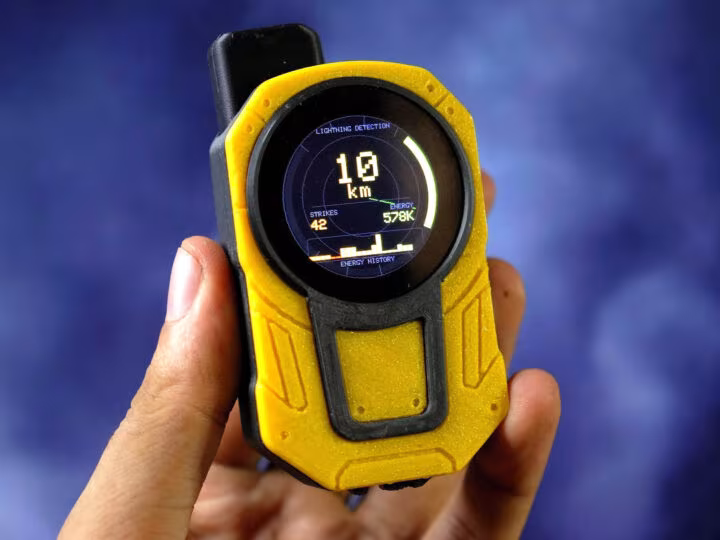

Le Flash Bee est un détecteur de foudre portable innovant, conçu à partir de composants couramment disponibles comme la carte XIAO ESP32-C3 et son écran rond, chacun accompagnés d’un boîtier imprimé en 3D. Selon cnx-software, cet appareil utilise le capteur de foudre Franklin AMS AS3935, reconnu pour sa capacité à repérer un éclair jusqu’à 40 km avec une marge d’erreur d’environ 1 km.
Flash Bee avec le XIAO ESP32-C3 : 60 $ pour une détection précise
Bien que cette technologie ne soit pas entièrement révolutionnaire, le design du Flash Bee se distingue par son aspect esthétique et sa facilité de fabrication. Le dispositif nécessite une soudure minimale, ciblant essentiellement le câblage entre le module AS3935 et la carte ESP32-C3, ainsi que l’assemblage de la batterie et de l’interrupteur. Pour les constructeurs, un budget d’environ 60 $ est à prévoir pour l’ensemble des matériaux nécessaires.
Les composants clés comprennent le XIAO ESP32-C3 au prix de 4,90 $ pour sa connectivité Wi-Fi 4 et Bluetooth LE 5.0, ainsi qu’un écran tactile de 1,28 pouces avec une résolution de 240 × 240 pixels pour 18 $. Le capteur de foudre Grove AS3935 se chiffre à 26,90 $, facilitant ainsi la configuration pour une détection efficace. D’autres éléments comme la batterie LiPo de 3,7 V pour 400 mAh, un interrupteur à glissière, et un boîtier imprimé en 3D complètent le tout.
Firmware avec l’interface Seeed : obtenir des alertes précises sur les frappes

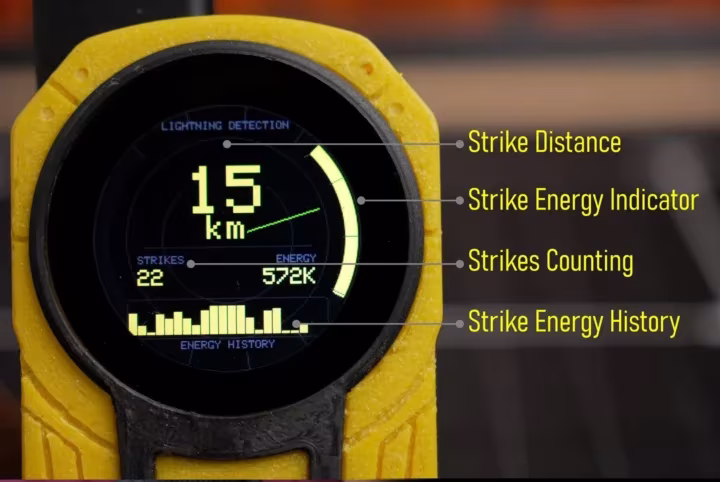

Le projet Flash Bee utilise un croquis Arduino disponible sur la plateforme, et repose sur les bibliothèques Seeed_Arduino_RoundDisplay et Seeed_GFX. L’interface est conçue pour afficher divers paramètres, incluant la distance d’impact, un indicateur d’énergie de frappe+, un historique ainsi que le nombre total de frappes détectées. De plus, une alerte de frappe aérienne se déclenche si nécessaire, permettant à l’utilisateur de rester informé. En ce qui concerne l’autonomie, l’appareil peut fonctionner entre 6 et 7 heures après une charge complète, ce qui le rend pratique pour une utilisation prolongée.
Pour voir le processus de montage et comprendre le fonctionnement du détecteur, regardez la vidéo ci-dessous qui propose des explications détaillées et des démonstrations pratiques.
