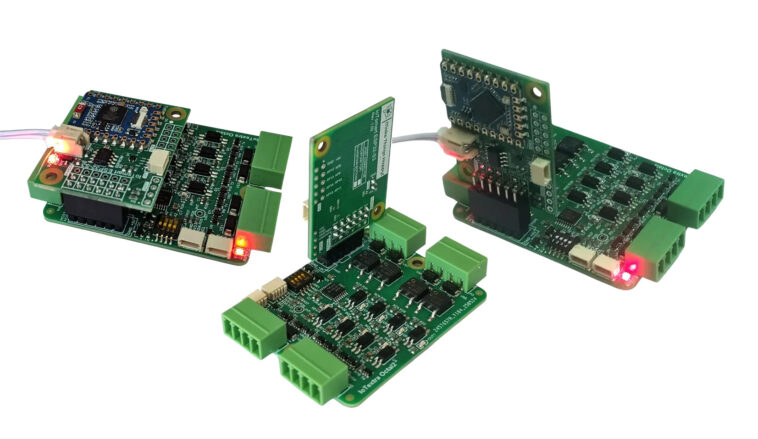

Selon cnx-software, la semaine dernière, nous avons examiné la carte d’automatisation Olimex PICO-EVB, qui est dotée de quatre relais et de quatre entrées isolées, spécialement conçue pour optimiser les cartes basées sur le Raspberry Pi Pico. En parallèle, Make Things Happy propose une alternative modulaire avec sa gamme de cartes porteuses IoTextra, offrant également quatre entrées et sorties pour l’automatisation, tout en supportant plusieurs cartes MCU IoTsmart, parmi lesquelles on trouve des modèles basés sur le processeur Raspberry Pi RP2350 et l’ESP32-S3.
IoTextra : 3 750 Vrms d’isolation galvanique et 6 modèles en route

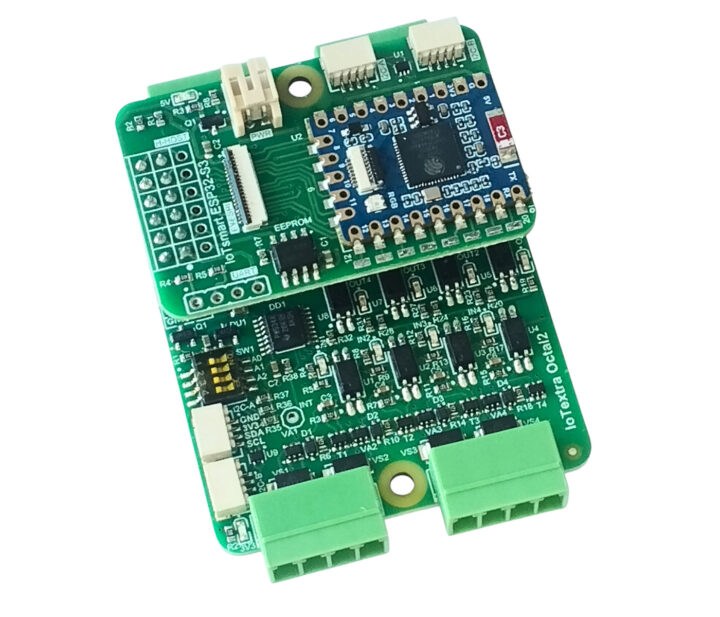

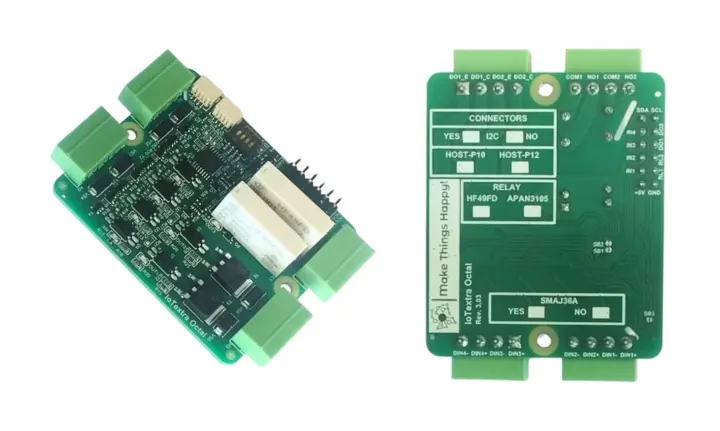

Actuellement, la gamme compte six modèles de cartes IoTextra, toutes mesurant 56 × 47 mm et offrant une isolation galvanique impressionnante de 3 750 Vrms par canal. Ces cartes incluent différentes configurations adaptées à divers besoins. Par exemple, l’IoTextra Octal permet quatre entrées et deux sorties transistor, avec un modèle complémentaire, l’IoTextra Octal2, offrant quatre entrées et quatre sorties transistor de type Darlington. La carte IoTextra Octal3, concentre quant à elle quatre entrées et quatre relais à accrochage, tandis que l’Octal4 comprend quatre entrées (ISO1211) et quatre relais SPST. Les modèles Combo2 et Omni élargissent les capacités avec des fonctionnalités supplémentaires de traitement analogique dans l’écosystème IoTextra.
Les modules IoTextra soutiennent diverses plateformes MCU grâce à des supports SoM IoTsmart qui peuvent être montés horizontalement ou verticalement, les connecteurs HOST reliant tous les dispositifs. Ces cartes s’adaptent parfaitement aux modules Waveshare RP2350 et ESP32-S3 ainsi qu’aux cartes Seeed Studio XIAO. Cinq types de modules sont déjà en expédition, tandis que d’autres sont en phase de lancement ou de prototypage.
Modèle Combo2 : 4 entrées ADC à 18 bits et support IoTflow

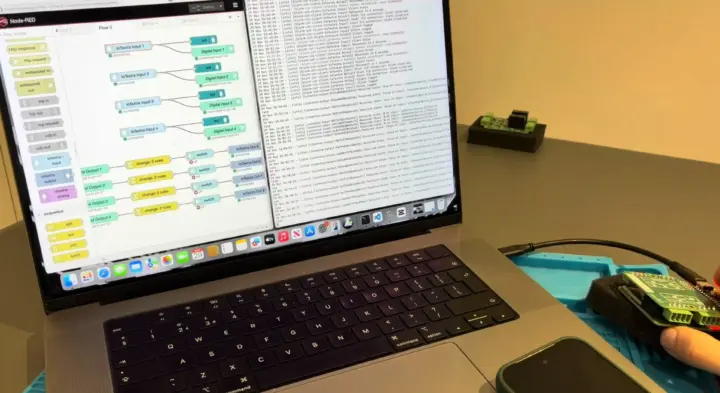

Les cartes IoTextra à 8 canaux sont compatibles avec plusieurs écosystèmes logiciels, permettant une intégration efficace. Ce système inclut le cadre IoTflow qui facilite la programmation sans code de nœuds MCU distribués sur MQTT et Node-RED, tout en offrant la possibilité de créer des nœuds personnalisés. Cette approche simplifie l’évolution de l’automatisation d’un simple nœud à un réseau industriel complet, sans nécessiter d’écriture de firmware pour chaque appareil. L’intégration avec MQTT permet également une télémétrie et un contrôle à distance fiables, notamment avec des dispositifs comme Blynk et Tasmota, assurant une compatibilité complète avec Home Assistant.
Il est essentiel de souligner que chaque modèle de carte offre un niveau de support différent. Une matrice de compatibilité et des ressources utiles sont disponibles sur GitHub pour faciliter le démarrage. Les applications potentielles pour l’écosystème IoTextra et IoTsmart englobent divers domaines. Par exemple, l’automatisation industrielle utilise des sorties transistor pour déclencher des équipements, alors que l’IoT industriel permet la surveillance des états de disjoncteurs par des entrées numériques.
Marc en tarifs : de 7 à 21 dollars
Les solutions proposées se déclinent aussi dans le secteur de l’agriculture intelligente, où les systèmes vérifient les niveaux d’eau et activent l’irrigation selon les besoins, ce qui évite des coûts énergétiques excessifs. Dans le domaine des maisons intelligentes, les cartes se connectent à des capteurs pour le contrôle des appareils, garantissant leur dernière position même en cas de coupure de courant. Les cartes IoTextra, comprenant celles à quatre entrées et sorties, sont disponibles sur le site de Make Things Happy, qui pourrait s’avérer déroutant pour certains utilisateurs. Les prix vont de 7 $ à 10 $ pour les modules IoTsmart, alors que les cartes IoTextra Octal se situent entre 15,50 $ et 21 $. Il est intéressant de noter que cette société était précédemment connue sous le nom de Bokra et a développé des produits comme la carte d’E/S IoThing Digital 300V.
-
