Découvrez le module Quectel EC200U LTE Cat 1 : Performance et connectivité pour l’IoT

Selon cnx-software, les projets IoT et les systèmes intégrés connaissent une demande accrue pour des taux de changement de données plus élevés ainsi qu’une couverture de bande de fréquence plus large. Ces avancées technologiques sont cruciales pour renforcer la fiabilité des connexions entre les appareils et les réseaux. Les modules 4G, capables de se replier sur les réseaux 2G, sont devenus des solutions prisées dans ce domaine. L’interrogation centrale demeure donc : quels modules devraient être choisis pour exploiter au mieux cette technologie et quelles caractéristiques présentent-ils ?

EC200U de Quectel à 10 Mbps : le module clé pour vos applications IoT

Dans cet article, nous abordons le module EC200U de Quectel, l’une des options les plus populaires dans le domaine de l’IoT. Si vous travaillez avec des modules LTE Cat 1, vous avez sûrement déjà utilisé ce modèle. Mais pour ceux qui découvrent l’EC200U, voici une vue d’ensemble des caractéristiques.

L’EC200U est un module LTE Cat 1 conçu spécifiquement pour les applications M2M et IoT. Il fournit un soutien pour les réseaux 2G lorsque la 4G n’est pas accessible, garantissant ainsi une connexion fiable. Ce module permet des vitesses allant jusqu’à 10 Mbps en téléchargement et 5 Mbps en envoi sur LTE-FDD, alors que sur LTE-TDD, les vitesses atteignent 8,96 Mbps en téléchargement et 3,1 Mbps en envoi.

Versions EC200U : AB, AA et AC comparées

Le module EC200U est décliné en trois versions, à savoir AB, AA, et AC, toutes partageant une empreinte et un logiciel identiques, facilitant ainsi leur interchangeabilité dans un projet sans problèmes de compatibilité. Par exemple, ces modèles conservent tous la capacité d’accéder aux mêmes vitesses maximales. Chacune de ces variantes répond aux conditions spécifiques de ses marchés régionaux, prenant en charge les bandes de fréquences requises.

Quecopen : la plateforme qui simplifie le développement

Un élément marquant de l’EC200U est sa fonctionnalité Quecopen, qui permet de développer le micrologiciel directement sur le module. Cette caractéristique réduit le besoin d’un microcontrôleur externe dans de nombreuses applications, simplifiant ainsi la conception du système tout en réduisant les coûts. L’EC200U prend également en charge une vaste gamme de protocoles et interfaces, ainsi que des pilotes USB pour différents systèmes d’exploitation, ce qui le rend idéal pour des solutions variées comme les systèmes POS et les dispositifs POC.

Débuter avec le panneau de développement EC200U : la clé pour le prototypage

Pour commencer avec le module Quectel EC200U, vous aurez besoin d’un panneau matériel basé sur celui-ci. Cet article utilise le conseil d’évaluation EC200U d’EICUT, mais d’autres alternatives comme le C4-P01 de Waveshare sont également disponibles. Attendez-vous à ce que les modules EC200U MINI PCIe ne soient pas compatibles avec cette plateforme en raison d’une interface insuffisante.

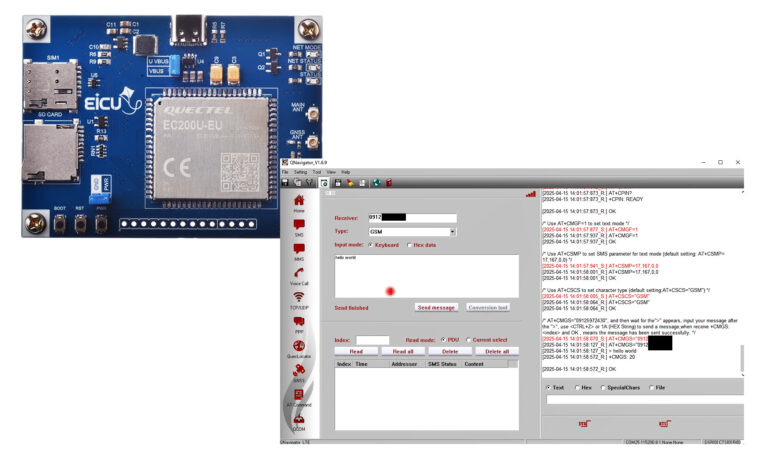

Cette carte de développement est une solution compacte pour le prototypage IoT avec le module LTE Cat-1 EC200U de Quectel. Les principaux périphériques requis pour les tests incluent des cartes SIM et des emplacements pour cartes SD, des connecteurs IPEX pour 4G et GNSS, ainsi qu’un en-tête à 14 broches supportant divers protocoles de communication.

Communication avec l’EC200U : des options variées

En plus de Quecopen, le module EC200U permet la communication à travers plusieurs ports comme le port série, qui est l’interface principale, ainsi que le port USB. Pour les configurations initiales, les utilisateurs peuvent tirer parti du logiciel Qnavigator, qui simplifie le processus d’interaction avec le module en gérant les fonctions clés comme l’appel, le SMS, et autres communications réseau.

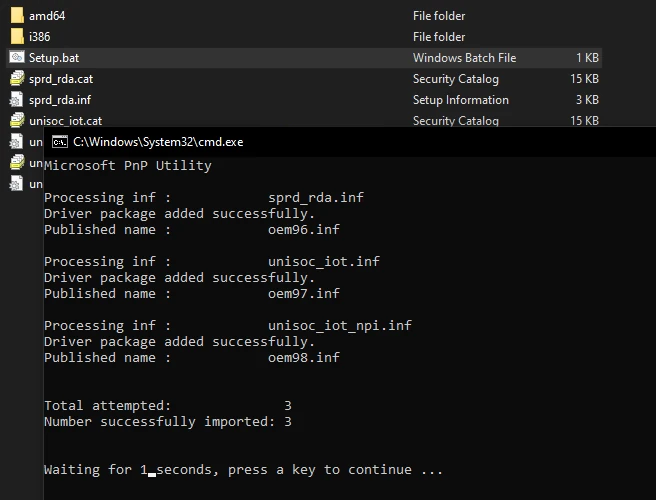

Pour les utilisateurs Windows, connectez le module à votre PC, décompressez les pilotes Quectel, et suivez les instructions d’installation. Pour les utilisateurs Linux, assurez-vous d’avoir installé Wine pour exécuter le logiciel et tester les modules Quectel.

Étapes suivantes : fonctionnalités à tester et améliorer

Après avoir effectué quelques tests, les prochaines étapes incluent l’exploration du SDK de l’EC200U et le développement avec Quecopen, ce qui vous permettra d’explorer davantage les possibilités de l’EC200U dans vos projets IoT.

Tutoriel EC200U : partie 2 – Configuration du SDK et projet Hello World

Pour cette suite, nous allons examiner l’utilisation du SDK du module EC200U. Ce SDK comprend des exemples de code pour diverses fonctionnalités, allant des appels et des SMS à la gestion de l’énergie et aux mises à jour du micrologiciel.

Il est important de noter que ce tutoriel est basé sur Debian Linux, bien que les utilisateurs de Windows puissent également participer, avec des ajustements au besoin.

Configuration de l’environnement de développement : essentiels à savoir

Les outils nécessaires incluent le SDK pour écrire et construire du code et Qloader (pour Linux) ou Qflash (pour Windows) pour charger des programmes sur le module. Pour obtenir ces outils, veuillez contacter le support Quectel.

Modification et mise à jour du code du module

Cela implique d’apporter des améliorations dans le code, en naviguant vers des fichiers spécifiques et en ajustant les fonctions pour répondre aux besoins de vos projets. Par exemple, vous pourriez ajuster la configuration LED pour devenir interactif avec l’état de la connexion.

Construction et chargement de vos modifications

Les étapes de compilation du code diffèrent selon que vous utilisez Linux ou Windows, mais elles conduisent toutes à un chargement réussi du module, permettant une vérification rapide de la fonctionnalité par le biais de signaux LED.

Perspectives futures : des modifications à envisager

Enfin, après avoir testé vos modifications, vous pouvez explorer d’autres options de personnalisation, comme modifier le délai de clignotement des LED ou expérimenter d’autres broches GPIO pour étendre les fonctionnalités du module selon vos besoins.
