Découvrez la carte XIAO ESP32-C5 avec WiFi 6 et connectivité IoT polyvalente

Selon cnx-software, Seeed Studio a récemment élargi sa gamme de cartes XIAO USB-C avec l’introduction du modèle XIAO ESP32-C5. Cette carte offre une connectivité WiFi 6 dual-band (2,4 et 5 GHz) ainsi que Bluetooth 5.0 LE, Zigbee et Thread, idéale pour les projets et produits IoT.

XIAO ESP32-C5 à 240 MHz : une avancée significative pour vos projets IoT

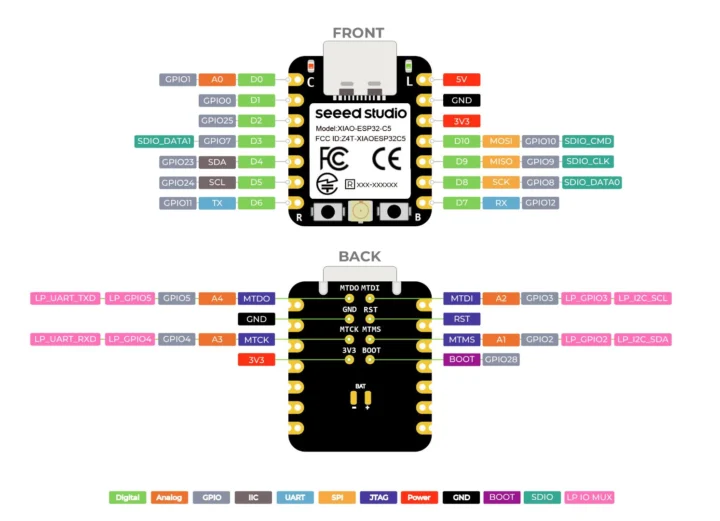

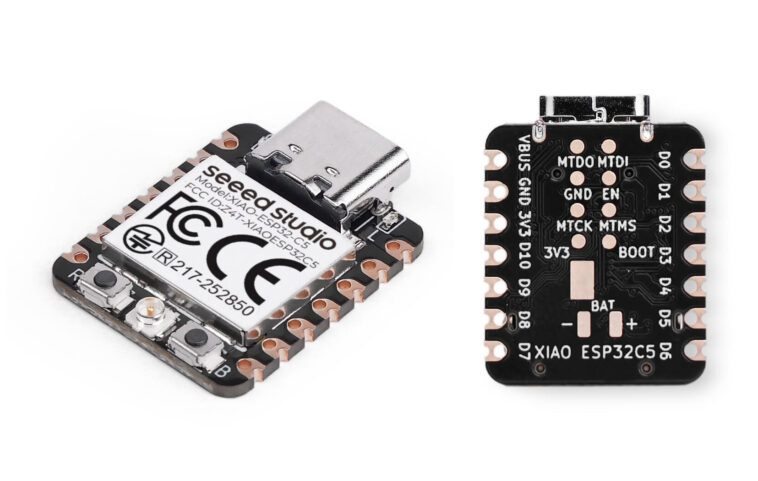

Le XIAO ESP32-C5 est équipé d’un connecteur d’antenne u.FL, de boutons de réinitialisation et de démarrage, de deux en-têtes GPIO de 7 broches et de 8 pads à l’arrière, pour le JTAG ou GPIO. Par rapport à son prédécesseur, le XIAO ESP32C6, ce nouveau modèle présente plusieurs améliorations. Il fonctionne à une fréquence maximale de 240 MHz, contre 160 MHz pour l’ESP32C6, intègre le Wi-Fi double bande, et dispose d’une mémoire plus importante avec 384 Ko de SRAM et 8 Mo de PSRAM, contre 512 Ko de SRAM dans le modèle précédent. En matière de stockage, il propose 8 Mo de mémoire flash, tandis que la version antérieure ne proposait que 4 Mo. Toutefois, il convient de noter qu’il expose moins de broches analogiques, avec un total de 5 contre 7.

ESP32-C5 : 8 Mo de mémoire flash pour des applications IoT étendues

Le processeur principal de cette carte est un ESP32-C5HR8 d’Espressif Systems, qui est basé sur une architecture RISC-V monocœur 32 bits. Il peut fonctionner à une fréquence maximale de 240 MHz tout en intégrant un cœur RISC-V basse consommation à 48 MHz pour les applications nécessitant une gestion précise de l’énergie. Pour la conectivité, cette carte prend en charge le WiFi 6, permettant un débit élevé grâce à ses modes WiFi variés tels que mode Station, mode SoftAP, et bien d’autres. En termes de connectivité sans fil, elle est équipée de Bluetooth 5.0 LE, capable de transmetre des données à des vitesses allant jusqu’à 2 Mbps, et utilise la radio 802.15.4 pour le Zigbee 3.0, Thread 1.3, ainsi que Matter, atteignant jusqu’à 250 Kbps.

Ce modèle dispose également d’une antenne u.FL externe, d’un port USB Type-C pour l’alimentation et la programmation, ainsi que de plusieurs options d’E/S. Il comprend deux connecteurs à 7 broches et 8 pads pour des connexions variées tels que UART, I2C, SPI, GPIO, et ADC. La carte propose des fonctionnalités supplémentaires incluant des boutons de réinitialisation et de démarrage, en plus d’indicateurs LED pour l’alimentation et l’état utilisateur. Pour l’alimentation, elle peut être branchée via USB à 5V, et elle supporte les batteries LiPo de 3,7 V, avec une puce de chargement SGM40567. En mode veille profonde, la consommation d’énergie est extrêmement basse, ne dépassant pas 375 μA avec USB et 15 μA avec batterie.

Applications variées avec le XIAO ESP32-C5 : un outil polyvalent pour l’IoT

Compatible avec Arduino, PlatformIO, MicroPython, et le framework ESP-IDF, le XIAO ESP32-C5 est principalement recommandé pour une utilisation avec l’IDE Arduino. Un guide de démarrage est fourni, accompagné d’instructions pour PlatformIO et MicroPython, ainsi que des tutoriels pour l’intégration dans des projets tels qu’ESP-Mesh Audio et Home Assistant. Ses applications englobent les nœuds de capteurs intelligents, les passerelles IoT, les trackers BLE, et bien d’autres dispositifs domotiques.

Le principal atout du WiFi 5 GHz réside dans sa bande passante accrue, une latence réduite et des bandes de fréquences moins congestionnées, bien que sa portée soit généralement inférieure à celle du WiFi 2,4 GHz et qu’il soit moins efficace pour traverser les obstacles tels que les murs.

En termes de taille, le XIAO ESP32-C5 est la carte la plus compacte que nous ayons examinée jusqu’à présent. En comparaison, d’autres cartes comme la FireBeetle 2 ESP32-C5 et l’Olimex ESP32-C5-Devkit-Lipo sont plus de deux fois plus grandes et offrent un plus grand nombre d’E/S. Le prix de vente de la carte XIAO ESP32-C5 est de 6,90 $ sur le site de Seeed Studio et 7,89 $ sur AliExpress, hors taxes et frais d’expédition.
