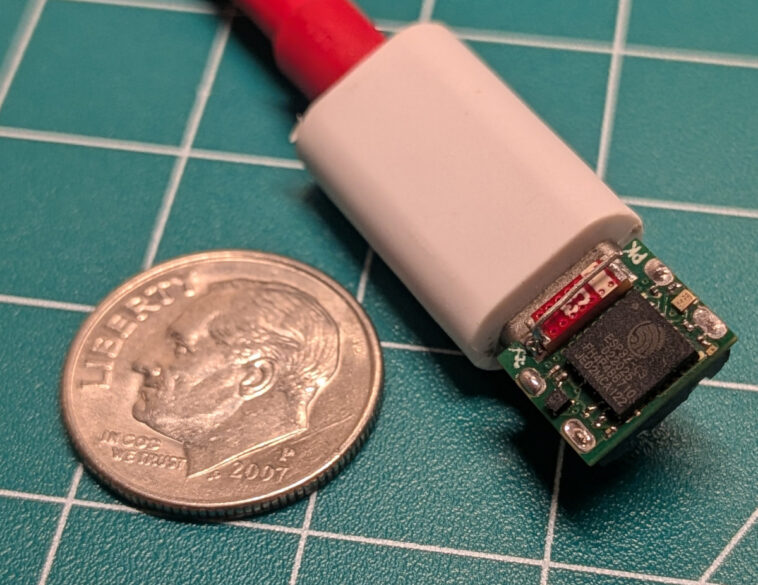

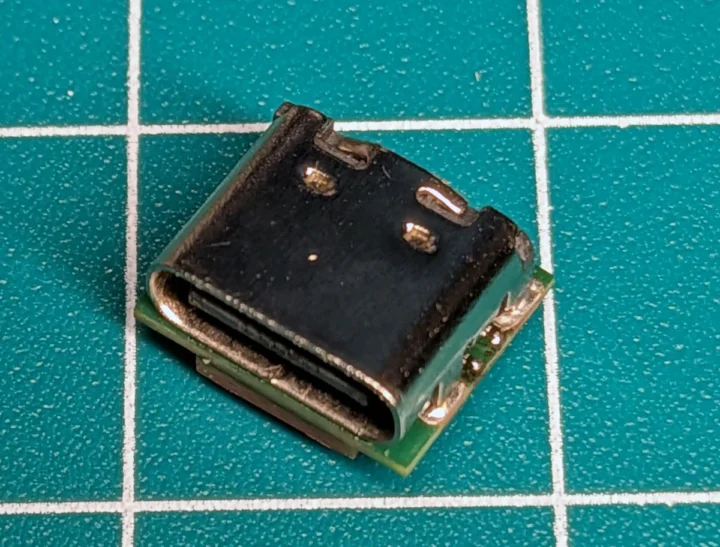

Selon cnx-software, la f32 de PegorK pourrait bien être considérée comme la carte ESP32-C3 la plus compacte de la planète. Avec des dimensions de seulement 9,85 x 8,45 mm, elle est légèrement supérieure à celle occupée par un connecteur USB Type-C.
ESP32-C3FH4 et des capacités impressionnantes à 160 MHz

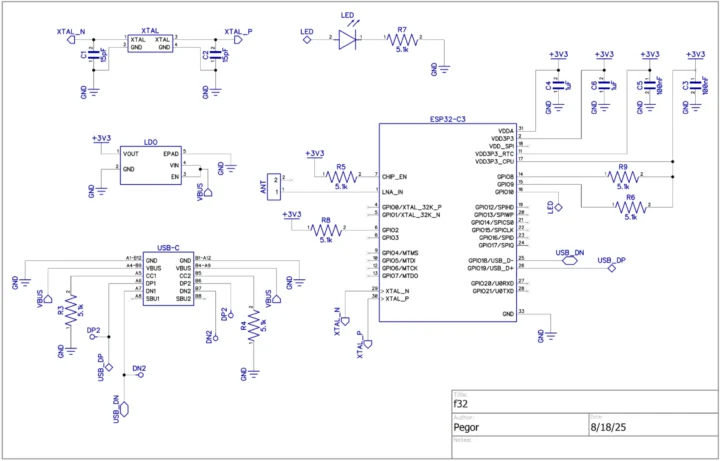

Bien que sa taille puisse limiter certaines de ses fonctions, la f32 offre un microcontrôleur WiFi et Bluetooth basé sur la puce ESP32-C3FH4 à architecture RISC-V. En plus de cette puce, l’appareil est équipé d’un port USB-C dédié, d’une antenne céramique, et d’une unique broche GPIO liée à une LED. La conception de la carte ne comprend pas de nombreuses broches d’entrée/sortie, ce qui restreint son utilisation typique dans des applications IoT plus complexes.
4 Mo de flash et un design ultra-mince pour les projets DIY
En ce qui concerne les spécifications techniques, la carte est équipée d’un microcontrôleur RISC-V monocœur capable d’atteindre des vitesses allant jusqu’à 160 MHz. Elle propose également 400 Ko SRAM pour la mémoire et dispose de 4 Mo de mémoire flash, accompagnée d’un réseau sans fil Wi-Fi 4 à 2,4 GHz et Bluetooth 5.0. Pour l’alimentation, un port USB-C permet de la nourrir en 5 V, tandis qu’elle utilise un LDO régulant à 3,3 V.
La carte affiche des dimensions compactes de seulement 9,85 x 8,45 mm, avec une hauteur de 4 à 5 mm. Le PCB a été conçu avec le logiciel DipTrace avec une épaisseur de 0,6 mm et un espacement minimal de 4/4 mil. Cela pose des défis pour le positionnement des broches GPIO accessibles, mais PegorK prévoit de futures versions ajoutant plus de fonctionnalité à cette carte.

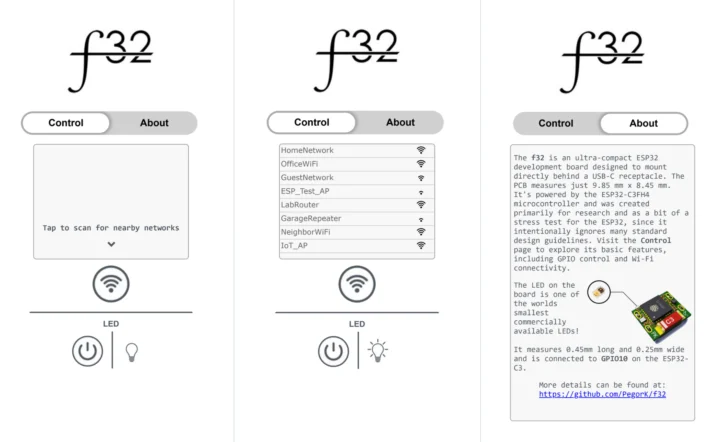

Avec ses tests de portée atteignant 38 mètres, la f32 démontre qu’elle peut être utilisée pour créer une interface Web, exploitant son firmware de démonstration qui permet à l’utilisateur de détecter les réseaux Wi-Fi et d’allumer la LED. L’interface utilisateur simple rend son utilisation accessible même pour les débutants.

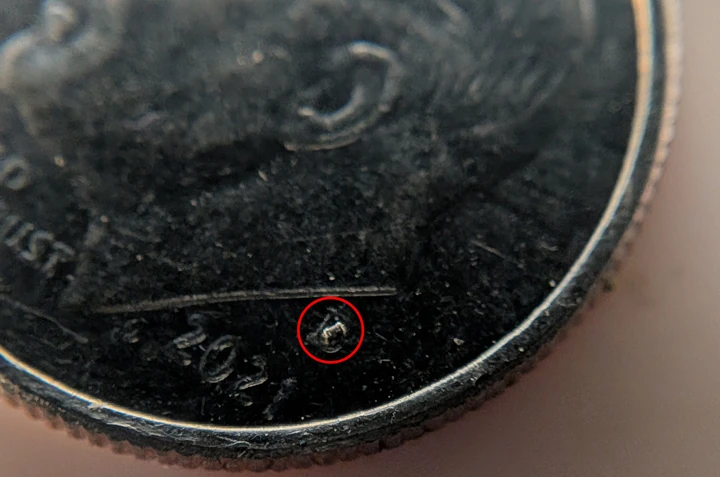

Le code source et tous les fichiers nécessaires à ce projet sont disponibles sur GitHub. À noter, la carte n’est pas commercialisée et nécessite une auto-construction. Les utilisateurs devront manipuler des composants très petits, tels que la résistance de dimension 01005 et une LED de seulement 0,45 x 0,25 mm, d’où l’importance de se munir d’un matériel adapté pour le montage.
