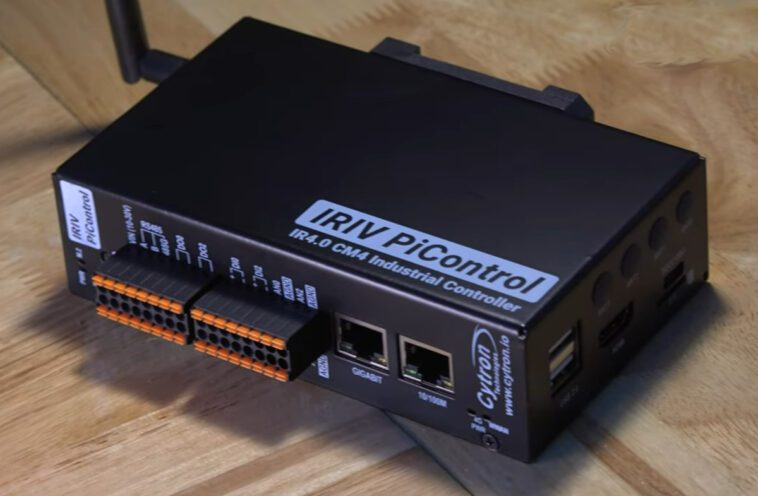

Cytron IRIV PiControl est décrit comme un contrôleur de la révolution industrielle 4.0 (ou Industrie 4.0) alimenté par un Raspberry Pi Compute Module 4 (CM4) et rejoint, entre autres, OnLogic Factor 201, Modberry 500 CM4 et Pigeon RB700.
Le contrôleur Industry 4.0 montable sur rail DIN de Cytron est actuellement livré avec un Raspberry CM4 Wireless (2 Go/16 Go ou 4 Go/32 Go) et offre plusieurs interfaces isolées telles que DI et DO jusqu’à 50 V, quatre entrées analogiques et des interfaces série RS232 et RS485 via les borniers,
Spécifications IRIV PiControl :
- SoM – Raspberry Pi CM4 avec processeur Arm Cortex-A72 quadricœur Broadcom BCM2711 jusqu’à 1,5 GHz, jusqu’à 8 Go de RAM LPDDR4, jusqu’à 32 Go de flash eMMC
- Stockage supplémentaire – Socket M.2 pour SSD NVMe (voir section Extension)
- Sortie vidéo – port HDMI jusqu’à 4Kp60
- La mise en réseau
- 1x port Ethernet Gigabit
- 1 port Ethernet 10/100 M
- WiFi 5 et Bluetooth 5.0 sur le module sans fil Raspberry Pi CM4
- Module sans fil 4G LTE ou LoRa en option via prise mini PCIe
- Trous d’antenne pour jusqu’à six antennes externes
- USB
- 2x ports USB 2.0
- 1x port USB-C pour le démarrage et le débogage
- E/S et ports série
- 4x entrées numériques isolées (jusqu’à 50 V)
- 4x sorties numériques isolées (jusqu’à 50 V)
- 4x entrées analogiques isolées (0-5V / 0-10V / 0-20mA, Common GND)
- 1x RS232 isolé
- 1x RS485 isolé
- Expansion
- 1x prise M.2 Key-M pour SSD NVMe
- 1x prise mini PCIe pour modules 4G/LoRa (Seuls les signaux USB 2.0 et SPI sont connectés à ce port. Le signal PCIe n’est pas disponible).
- Divers
- PCF85063A RTC
- Puce d’authentification cryptographique ATECC608B
- Écran OLED SSD1306 de 0,96 pouces
- 1x bouton de réinitialisation et 1x bouton programmable
- 2x LED programmables
- 1x buzzer actif
- Alimentation – 10 à 30 V CC (protégé contre les surtensions) via le bornier
- Dimensions (LxHxP) – 141,2 x 83,5 x 39,5 mm (pour boîtier métallique uniquement, sans compter les antennes, la prise DIN et les connecteurs)
- Plage de température – -20° ~ 60°C
Le contrôleur sans ventilateur Industry 4.0 exécute le système d’exploitation Raspberry Pi avec des packages et des fichiers de configuration supplémentaires qui peuvent être installés avec un script :
|
curl -L tinyurl.com/setup-iriv-picontrol | sudo bash |
La documentation, fournie dans un fichier Google Doc, semble assez complète, et j’aime aussi le fait qu’ils proposent plusieurs tutoriels pour le contrôleur. Par exemple, vous pouvez apprendre à utiliser un capteur RS485 via le protocole Modbus RTU en utilisant la configuration illustrée ci-dessous avec de gauche à droite un wattmètre ADL 200, une alimentation MeanWell 24 W sur rail DIN, un IRIV PiControl et quelques autres bits. et des morceaux…
Il peut être utilisé comme passerelle IoT industrielle ou comme ordinateur de pointe pour l’enregistrement et la surveillance des données, la gestion de l’énergie, l’automatisation industrielle et les robots autonomes.
Cytron vend l’IRIV PiControl entre 279 et 299 dollars sur sa boutique en ligne et est expédié dans le monde entier depuis la Malaisie. Vous pouvez également ajouter 24,50 $ pour obtenir l’alimentation MeanWell illustrée ci-dessus. La société offre une garantie de 12 mois sur le contrôleur.
