CWWK « Magic Computer » est un mini PC Alder Lake-N sans ventilateur avec un emplacement PCIe x8

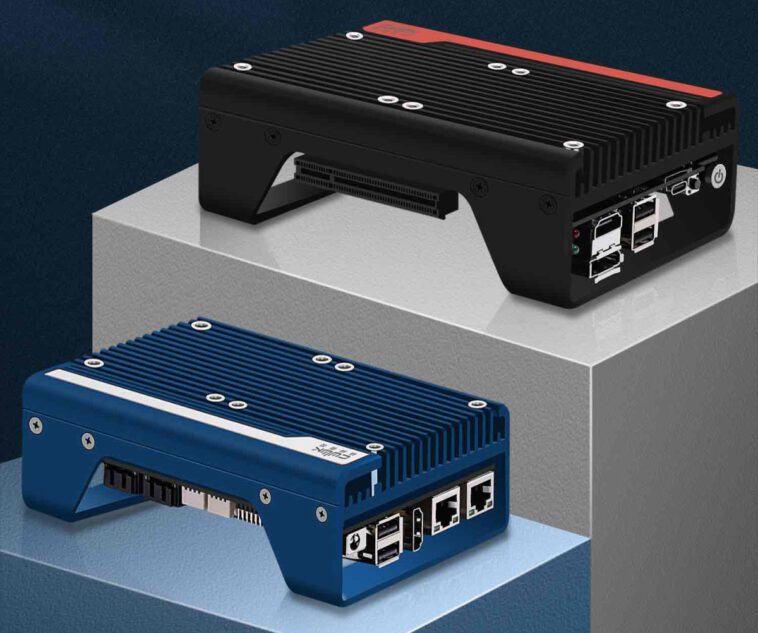

CWWK Magic Computer est un mini PC sans ventilateur inhabituel proposé avec une gamme de processeurs Alder Lake-N allant du processeur Intel N95 au Core i3-N305 et un emplacement PCIe x8 permettant aux utilisateurs de connecter toutes sortes de cartes PCIe sur le côté de l’appareil. par exemple pour la mise en réseau et/ou le stockage.

Le mini PC prend en charge jusqu’à 32 Go de DDR5, un SSD M.2 NVMe (PCIe 3.0 x1), deux disques SATA et jusqu’à quatre moniteurs compatibles 4K via les interfaces HDMI, DisplayPort et USB-C. Il est également équipé de deux ports RJ45 2,5 GbE, de quatre ports USB 2.0 et d’une gamme d’en-têtes internes pour un port COM, USB 2.0, un TPM et des ventilateurs en option.

Spécifications de l’ordinateur magique CWWK :

• SoC Alder Lake-N (l’un ou l’autre)
  • Processeur Intel N95 quadricœur jusqu’à 3,4 GHz (Turbo) avec 6 Mo de cache, carte graphique Intel HD 16EU ; TDP : 15 W
  • Processeur Intel N97 quadricœur jusqu’à 3,6 GHz (Turbo) avec 6 Mo de cache, carte graphique Intel UHD 24EU ; TDP : 12 W
  • Processeur Intel N100 quadricœur jusqu’à 3,4 GHz (Turbo) avec 6 Mo de cache, carte graphique Intel HD 24EU ; TDP : 6 W
  • Processeur Intel N200 quadricœur jusqu’à 3,7 GHz (Turbo) avec 6 Mo de cache, carte graphique Intel HD 32EU ; TDP : 6 W
  • Processeur octa-core Intel Core i3-N305 jusqu’à 3,8 GHz (Turbo) avec 6 Mo de cache, carte graphique Intel UHD 32EU ; TDP : 15 W
• Mémoire système – Jusqu’à 32 Go de RAM DDR5 (4 800/5 200/5 600 MHz) via un seul socket SO-DIMM
• Stockage
  • Prise M.2 (PCIe 3.0 x1) pour SSD NVMe 2242/2280
  • 2x ports SATA
  • Emplacement pour carte MicroSD
• Sortie vidéo – 2x ports HDMI 1.4 (étrange que ce ne soit pas HDMI 2.0…), 1x sortie DisplayPort, 1x port USB-C avec DisplayPort Alt. mode; prise en charge de l’affichage quad-indépendant
• Mise en réseau – 2 ports Ethernet RJ45 2,5 GbE via des contrôleurs Intel i226-V
• USB – 4 ports USB 2.0, 1 port USB Type-C avec DisplayPort Alt. mode

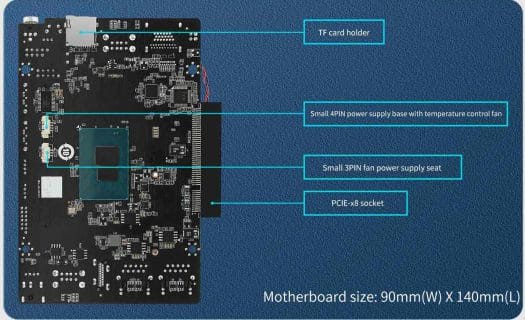

• Extension – Emplacement PCIe x8 (PCIe 3.0 x4) pour le stockage, la mise en réseau, etc…

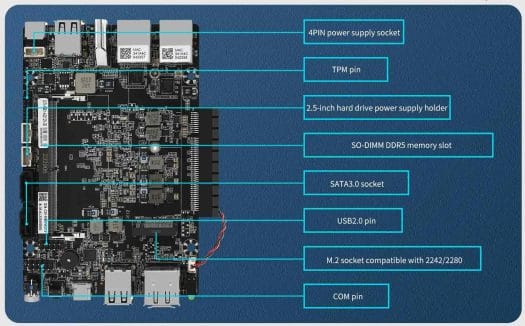

• En-têtes internes
  • Connecteur USB 2.0
  • En-tête du port COM
  • En-tête du TPM
  • Connecteur de ventilateur à 4 broches
  • Connecteur de ventilateur à 3 broches
• Divers
  • Bouton d’alimentation, bouton de réinitialisation du BIOS
  • Indicateurs LED d’alimentation et de disque dur
  • BIOS avec prise en charge de Wake-on-LAN (WoL), GPIO, watchdog, PXE
  • Coque en alliage d’aluminium pour un refroidissement passif avec points de montage pour deux ventilateurs en option
• Alimentation – 12 V à 19 V via prise DC (5,5/2,5 mm) ou connecteur 4 broches
• Consommation d’énergie – 6 à 15 watts
• Dimensions – Mini PC : 144 x 100 x 48 mm ; carte mère : 140 x 90 mm
• Poids – à déterminer
• Plage de température – 0 à 70°C
• Humidité – 5 à 85 % HR

Il y a quelques inconvénients dans la conception. Premièrement, le mini PC ne fournit pas de boîtier qui le protégerait de la poussière, puis il lui manque une prise M.2 pour la connectivité sans fil, il faudrait donc l’ajouter via l’un des ports USB 2.0 (limité à 480 Mbps) puisque il n’y a pas de ports USB 3.0, et enfin, les ports HDMI 1.4 limiteraient la sortie vidéo à 4Kp30 si les spécifications sont effectivement correctes.

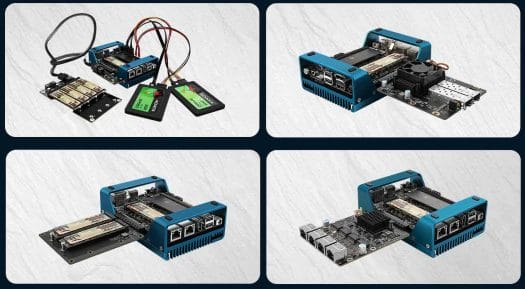

L’emplacement PCIe x8 du mini PC – connecté à une interface PCIe Gen 3.0 x4 – peut être utilisé pour ajouter jusqu’à quatre ports 2,5 GbE, deux cages SFP 10 GbE, quatre disques NVMe supplémentaires ou un adaptateur SFF-8643 pour connecter plusieurs périphériques de stockage. indiqué dans l’illustration ci-dessous.

Je suppose que la « magie » du Magic Computer de CWWK vient de la carte PCIe à lévitation automatique qui est vraiment un exploit incroyable et une sorte de percée technologique. Plus sérieusement, cela signifie que certaines impasses seraient nécessaires pour maintenir le PCIe en place, à l’exception du désordre sur le bureau que l’adaptateur SFF-8643, les lecteurs et les câbles apporteraient…

Je n’ai pas encore trouvé les modèles N95 et N97 à vendre, mais les autres peuvent être achetés dès maintenant sur Aliexpress :

Il n’est pas clair si les modèles avec mémoire et stockage sont également livrés avec Windows ou un autre système d’exploitation, car cela n’est pas du tout mentionné. Je suppose que vous pouvez obtenir une version non activée de Windows.
