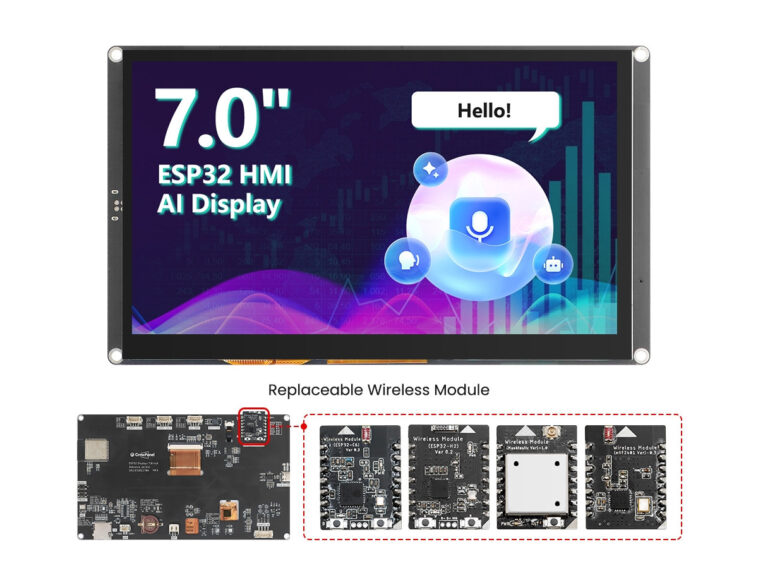

CrowPanel Advance : écrans ESP32-S3 avec modules sans fil remplaçables WiFi 6, Thread, Zigbee, LoRa et 2,4 GHz

Le CrowPanel Advance d’Elecrow est une famille d’écrans ESP32-S3 WiFi et BLE de 2,8 à 7 pouces qui prend en charge les modules remplaçables pour la connectivité Thread/Zigbee/Matter, WiFi 6, 2,4 GHz et LoRa (Meshtastic).

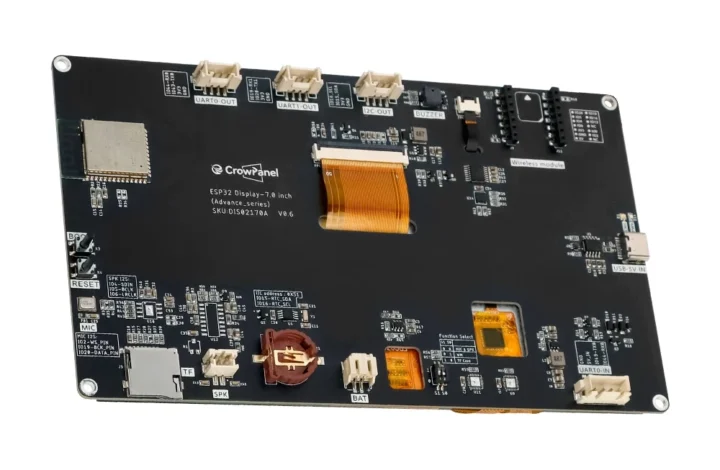

Ce sont des mises à jour des écrans CrowPanel (Basic) introduits l’année dernière. Ils comportent un module ESP32-S3-WROOM-1-N16R8 soudé à l’arrière ainsi que des en-têtes prenant en charge l’émetteur-récepteur ESP32-H2, ESP32-C6, SX1262 LoRa ou le MCU sans fil nRF2401 2,4 GHz.

Spécifications du CrowPanel Advance 7 pouces :

• Module sans fil – ESP32-S3-WROOM-1-N16R8
  • SoC-ESP32-S3
    • CPU – Processeur LX7 double cœur avec jusqu’à 240 MHz
    • Mémoire – 512 Ko de SRAM, 8 MP de PSRAM
    • Stockage – ROM 384KH
    • Sans fil – WiFi 4 et Bluetooth 5.0 avec BLE
  • Stockage – 16 Mo de mémoire flash
  • Antenne PCB
• Stockage – Emplacement pour carte MicroSD
• Afficher
  • Écran tactile capacitif IPS de 7,0 pouces avec une résolution de 800 × 480 (pilote SC7277)
  • Angle de vision : 178°
  • Luminosité : 400 cd/m² (Typ.)
  • Profondeur de couleur – 16 bits
  • Zone active – 156 x 87 mm
• Audio
  • Micro intégré
  • Connecteur haut-parleur

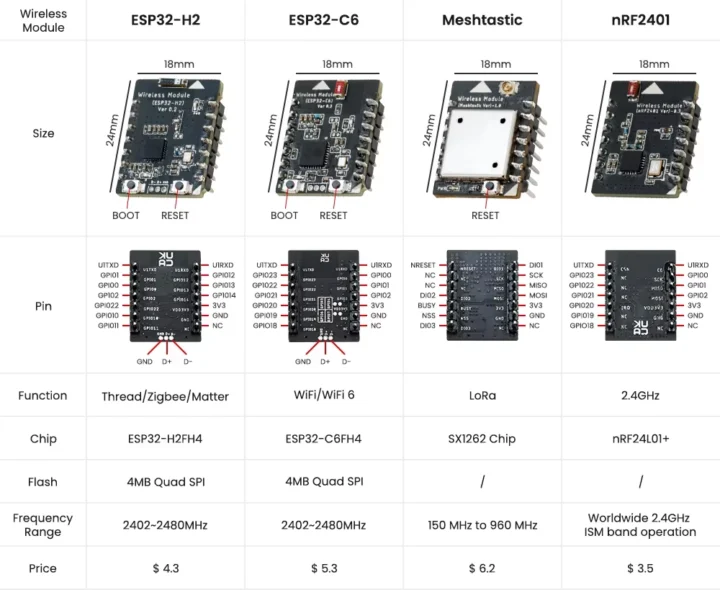

• Extension sans fil
  • Module ESP32-H2 avec radio 802.15.4 pour Zigbee, Thread et Matter
  • Module ESP32-C6 avec radios WiFi 6 et 802.15.4
  • Module Semtech SX1276 pour la connectivité LoRa (firmware Meshtasic pour la messagerie)
  • Module nRF2401 pour une connectivité 2,4 GHz basse consommation
• Expansion
  • 2x connecteurs de sortie UART
  • 1x connecteur d’entrée UART
  • Connecteur I2C
    Port USB, UART, I2C, emplacement pour carte SD, prise batterie, port haut-parleur, microphone, etc.
• Divers
  • RTC avec batterie de secours à pile bouton
  • Ronfleur
  • Boutons de réinitialisation et de démarrage
  • LED d’alimentation et de charge
  • Switch DIP « fonction » car certaines fonctionnalités sont multiplexées : audio, carte microSD, etc…
• Alimentation
  • 5V/2A via port USB-C ou entrée UART
  • Connecteur de batterie à 2 broches
• Dimensions – 181,26 x 108,36 x 16 mm
• Plage de température – Fonctionnement : -20 à 70°C ; stockage : -30 à 80°C

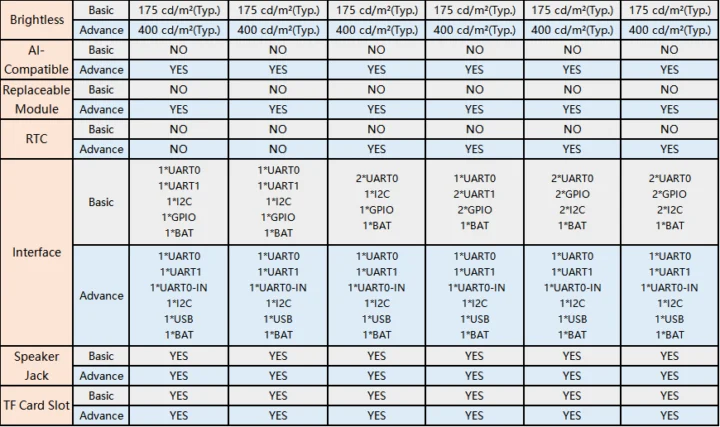

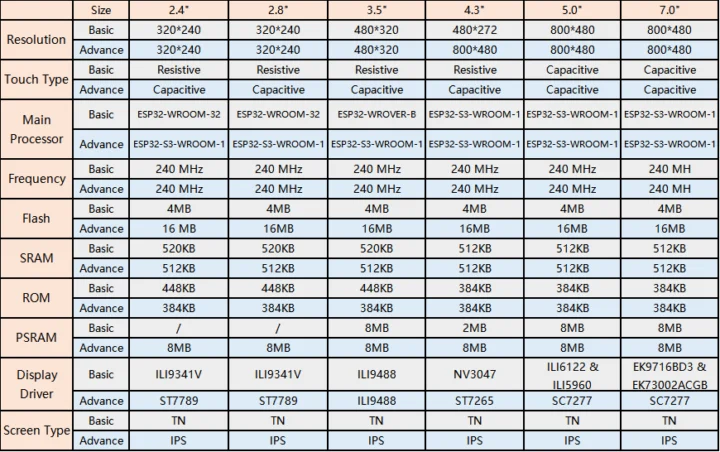

Bien que j’aie répertorié ci-dessus les spécifications du modèle 7 pouces, la série CrowPanel Advance comprend également des modèles de 2,4 pouces et 2,8 pouces avec une résolution de 320 × 240, un modèle de 3,5 pouces avec une résolution de 480 × 320 et des modèles de 4,3 pouces et 5 pouces. -pouces avec la même résolution 800×480 que le modèle 7 pouces. Tous les modèles ont pour la plupart les mêmes fonctionnalités, sauf que le RTC est absent sur les plus petits. Vous pouvez voir certaines des principales différences entre chaque modèle et ce qui change entre les variantes Basic et Advance dans les tableaux ci-dessous.

Les écrans CrowPanel Advance sont principalement conçus pour être programmés avec l’IDE Arduino puisque la société propose un « cours en ligne » (en fait des instructions de base pour commencer), mais MicroPython et le framework ESP-IDF sont également pris en charge. La populaire bibliothèque graphique LVGL et l’utilitaire Square Studio permettant de créer des interfaces utilisateur élégantes sont pris en charge.

La société met également en avant la prise en charge de « l’IA », ce qui signifie ici l’utilisation du microphone et du haut-parleur pour mettre en œuvre des fonctionnalités de haut-parleur intelligent telles que la reconnaissance vocale et la synthèse vocale exploitant les instructions vectorielles du SoC ESP32-S3. Les exemples de code pour toutes les fonctionnalités mentionnées ci-dessus sont censés se trouver dans le fichier « ESP32S3_120M », mais je n’ai pas pu les trouver dans le Wiki.

J’ai d’abord trouvé les écrans CrowPanel Advance ESP32 sur Aliexpress pour 25,99 $ à 54,19 $ selon le modèle sélectionné et si l’un des modules sans fil présentés ci-dessus est ajouté en option. Mais vous pouvez également acheter les écrans et les modules sans fil dans la boutique de l’entreprise.
