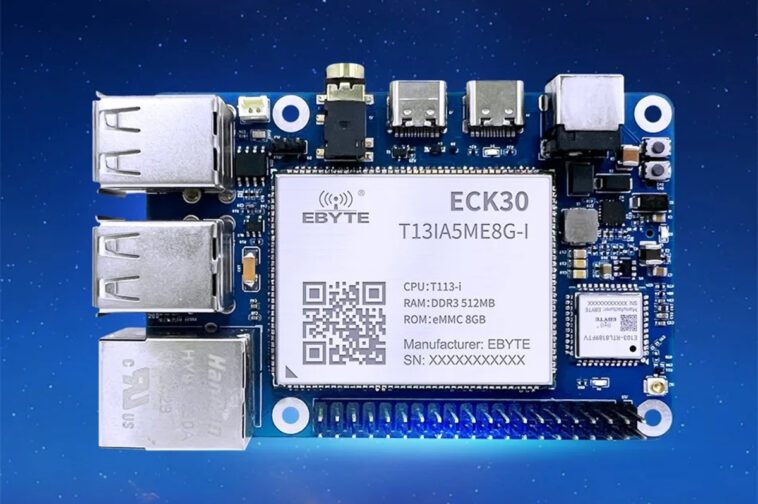

EBYTE ECB30-P4T13IA5ME8G-I est un SBC de qualité industrielle de la taille d’une carte de crédit propulsé par un SoC Cortex-A7 Allwinner T113-I avec 512 Mo DDR3 RAM et 8 Go Flash sur module sur module sur le système Castellated sur la société.

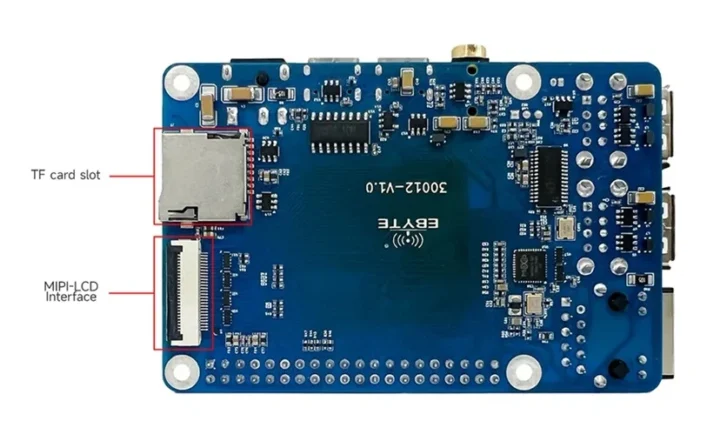

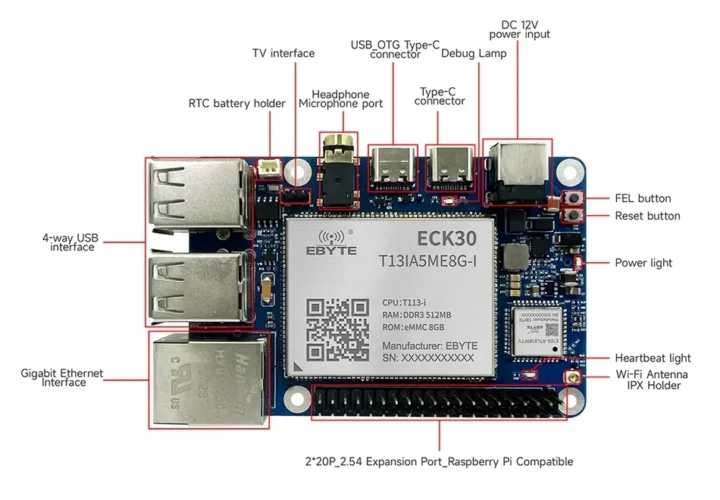

L’ordinateur à carte unique est également équipé d’une fente de carte microSD, d’un port Ethernet Gigabit, de quatre ports USB 2.0, d’une prise audio 3,5 mm, d’un module WiFi 4 et de l’en-tête GPIO habituel à 40 broches qui est plus ou moins compatible avec celui trouvé sur Rerders Pi SBCS. Ce qui est différent, c’est le manque de sortie HDMI, et la carte dispose plutôt d’un connecteur MIPI DSI.
EBYTE ECB30-P4T13IA5ME8G-I Spécifications:
- Système sur module – ebyte eck30-t13ia1ge8g-i
- Soc – Allwinner T113-I
- Processeur
- Dual-core ARM CORTEX-A7 COUNÉS jusqu’à 1,2 GHz
- 64 bits Xuantie C906 RISC-V Core en temps réel
- DSP – HIFI4
- VPU
- Décodeur vidéo – H.265 jusqu’à 4k @ 30 ips, H.264 jusqu’à 4k @ 24 ips, MPEG-1 / 2/4, JPEG, XVID, SORENSON Spark jusqu’à 1080p60
- Encodeur vidéo – JPEG / MJPEG jusqu’à 1080p60
- Package – Balls LFBGA 337, 13 x 13 mm
- Processeur
- Mémoire système – 512 Mo DDR3 (par défaut), 256 Mo ou 1 Go DDR3 en option
- Stockage
- 8 Go EMMC Flash
- Flash en option de 256 Mo SPI nand
- Dimensions – 45 x 35 mm (PCB 8 couches)
- Soc – Allwinner T113-I
- Interfaces d’affichage
- Connecteur FPC MIPI DSI à 26 broches pour l’écran LCD et l’écran tactile jusqu’à 1920 × 1080 @ 60 Hz
- En-tête de télévision à 3 broches pour l’entrée CVBS et la sortie CVBS
- Audio – prise audio 3,5 mm (casque + micro)
- Réseautage
- Port Gigabit Ethernet RJ45
- Module WiFi 4 de 2,4 GHz avec connecteur d’antenne IPEX
- USB
- Ports hôtes 4x USB 2.0
- Port OTG USB 2.0 Type-C
- Extension – en-tête GPIO compatible Rendat-Pi-Pi à 40 broches avec I2C, UART, SPI, PWM, Bus CAN, PCM IN / OUT, 5V, 3.3V, GND
- Débogage – Connecteur de débogage USB-C
- Mission
- Boutons FEL et réinitialisation
- Pouvoir, rythme cardiaque et LED de débogage
- Connecteur de batterie RTC
- Alimentation – 12v CC via la prise de baril de puissance
- Dimensions – 85 x 56 mm
- Plage de températures – -40 ° C à + 85 ° C
EBYTE fournit un SDK Linux avec Buildroot 2019.02 ou 2022.05, U-Boot 2018, Linux 5.4, OpenWRT et tous les pilotes requis. Sans surprise, il semble que ce soit le même SDK que celui offert avec la passerelle industrielle My-EVC700S-V2 de Myir Tech basée sur Allwinner T113-I SOC. Le SDK Linux, les outils et la documentation connexe sont partagés sur un partage Google Drive.
Le conseil d’administration devrait être utilisé dans une gamme d’applications pour les villes intelligentes, la maison intelligente, le contrôle industriel et l’agriculture intelligente. Le SBC Allwinner T113-I est vendu sur AliExpress pour 57,99 $, et le module peut être acheté sur le site Web de la société pour 32,80 $. Des informations supplémentaires peuvent être trouvées sur la page du produit (qui peut être lente à charger).
