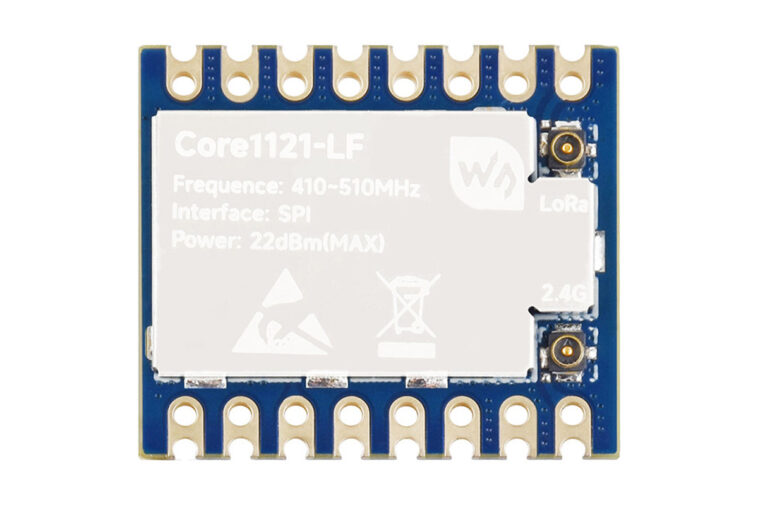

L’écosystème des modules LoRa continue de s’enrichir avec une solution particulièrement polyvalente pour les applications IoT longue portée. Le Waveshare Core1121 exploite l’émetteur-récepteur Semtech LR1121 de troisième génération pour proposer un module compact de 22 × 19 mm supportant simultanément les bandes sub-GHz (150-960 MHz), bande S (1,9-2,1 GHz) et 2,4 GHz ISM. Cette solution se distingue par sa double connectivité via trous traversants et castellés, facilitant intégration en breadboard ou soudage direct sur PCB custom. Avec support des schémas de modulation LoRa, (G)FSK et LR-FHSS, chiffrement AES-128 intégré et compatibilité SX126X/SX127X pour migration simplifiée, ce module cible applications industrielles, domotique intelligente et acquisition de données distantes pour 9,99-10,99 $ selon configuration.
Architecture Semtech LR1121 et performances multi-bandes : portée 5 km sub-GHz contre 2 km ISM
Le cœur du Core1121 repose sur l’émetteur-récepteur Semtech LR1121, puce de troisième génération ultra-basse consommation intégrant front-end RF multi-bandes avec flexibilité de configuration de fréquence exceptionnelle. Cette architecture supporte puissance de sortie jusqu’à 22 dBm sur les bandes 868/915 MHz sub-GHz et 13 dBm maximum sur 2,4 GHz, optimisant portée selon contraintes réglementaires régionales.

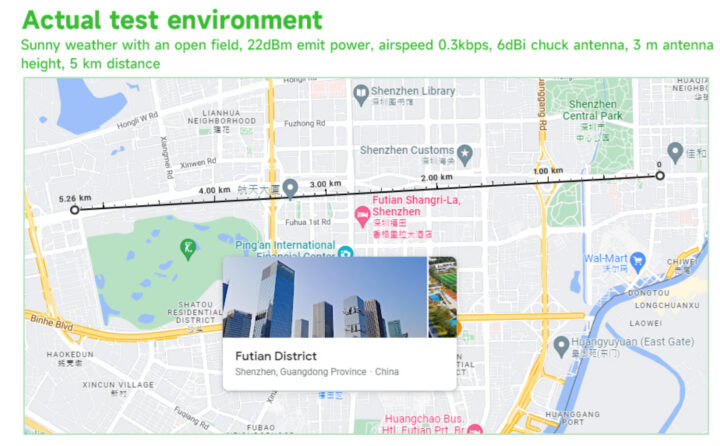

Les performances de sensibilité atteignent -127 dBm en sub-GHz (SF7, CR4/5, BW=125 KHz) et -111 dBm en bande ISM (SF7, CR4/5, BW=800 KHz), garantissant communications fiables sur distances étendues. La portée théorique s’élève à 5 km en sub-GHz et 2 km en bande ISM en environnement dégagé, performances remarquables pour un module de cette compacité.
Le support de facteurs d’étalement SF5 à SF12 et débits de 0,091 à 62,5 Kbps en LoRa plus 0,6 à 300 Kbps en (G)FSK couvre spectrum complet des applications IoT depuis télémétrie ultra-basse consommation jusqu’aux transferts de données moyens débits. L’innovation LR-FHSS (Long Range-Frequency Hopping Spread Spectrum) combine avantages de la modulation à étalement de spectre avec saut de fréquence pour robustesse accrue face aux interférences.
Variantes Core1121-HF et Core1121-LF : segmentation régionale avec TCXO intégré
La stratégie produit de Waveshare privilégie adaptation réglementaire via deux variantes principales répondant aux contraintes spectrales régionales. Le Core1121-HF opère dans la bande 850-930 MHz, optimisé pour Europe, Amérique du Nord et Océanie, tandis que le Core1121-LF exploite la bande 410-510 MHz adaptée à l’Europe et l’Asie. Cette segmentation garantit conformité réglementaire sans compromis sur les performances selon déploiements géographiques.
L’innovation technique majeure réside dans l’intégration d’un oscillateur TCXO (Temperature Compensated Crystal Oscillator) 32 MHz garantissant stabilité de fréquence exceptionnelle sur la plage thermique industrielle -40°C à +85°C. Cette caractéristique s’avère critique pour applications extérieures et industrielles où variations thermiques importantes compromettraient communications LoRa par dérive fréquentielle.
Les deux connecteurs IPEX4 (1,5 mm) avec protection diodes TVS facilitent connexion d’antennes externes optimisées selon bandes d’usage, approche professionnelle évitant dégradations par surtensions électrostatiques ou transitoires. L’architecture double connectivité via headers 2×8 broches combine trous traversants traditionnels et edges castellés pour soudage direct sur PCB, flexibilité rare dans cette gamme tarifaire.
Interface SPI et consommation optimisée : 1,35 µA en veille avec chiffrement AES-128
L’architecture de communication du Core1121 privilégie simplicité avec interface SPI standard supportant plateformes MCU mainstream incluant ESP32, Raspberry Pi, STM32 et Raspberry Pi Pico selon documentation officielle. Cette universalité facilite intégration dans projets existants sans développement de drivers spécialisés, avantage critique pour prototypage rapide.
La consommation énergétique impressionne avec courant de veille 1,35 µA préservant autonomie batterie sur applications IoT long terme. En mode actif, la consommation atteint 115 mA à 22 dBm en sub-GHz et 25 mA à 13 dBm en 2,4 GHz pour transmission, plus 9,2 mA et 8,1 mA respectivement en réception. Ces performances énergétiques positionnent le module pour applications alimentées par batteries solaires ou piles primaires.
Le chiffrement AES-128 intégré renforce sécurité des communications sans impact performance significatif, fonctionnalité essentielle pour applications industrielles ou médicales nécessitant protection des données sensibles. La compatibilité SX126X/SX127X facilite migration depuis modules précédents sans refonte complète du firmware, préservant investissements développement.

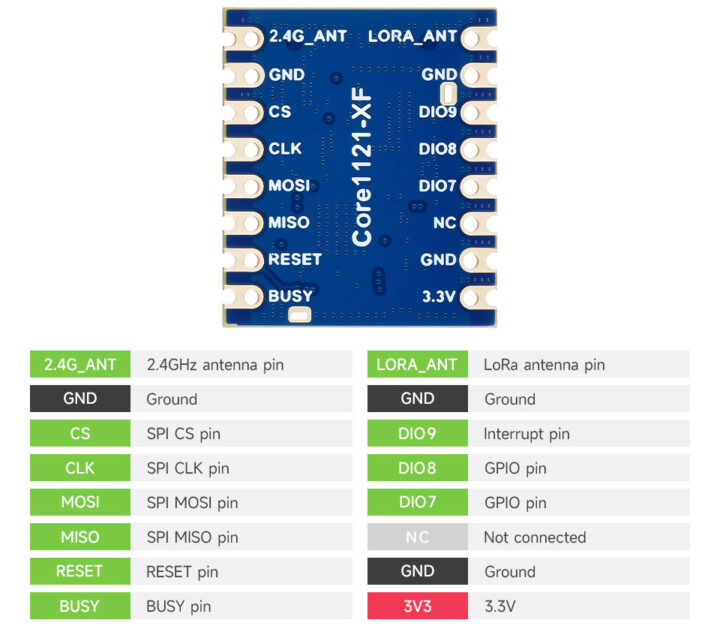

L’expansion GPIO propose 3 broches dont une avec support interruption, pins d’antenne séparées 2,4 GHz et LoRa, signaux Reset et Busy plus alimentation 3,3V (maximum 3,8V), ensemble complet pour intégration système sans composants externes additionnels.
Écosystème développement et positionnement concurrentiel : 9,99 $ face Wio-LR1121 et alternatives
L’approche logicielle de Waveshare privilégie accessibilité avec page wiki dédiée fournissant spécifications matérielles détaillées, code de démonstration et guides de configuration pour ESP32 (Arduino, ESP-IDF, PlatformIO), Raspberry Pi, STM32 et RPi Pico. Cette documentation inclut tutoriels intégration LoRaWAN via ChirpStack, flashage firmware et exemples de tests réels facilitant mise en œuvre opérationnelle.
La comparaison avec le Wio-LR1121 de Seeed Studio révèle approches complémentaires : alors que Seeed privilégie compacité maximale avec edges castellés exclusivement, Waveshare maintient double connectivité breadboard et PCB au prix d’encombrement légèrement supérieur. Cette différenciation vise segments d’usage distincts selon contraintes d’intégration mécaniques.
La disponibilité commerciale s’étend d’AliExpress à 9,57 $ sans headers pré-soudés jusqu’à 18,99 $ sur Amazon avec accessoires complets, progression tarifaire cohérente avec canaux de distribution. Le store officiel Waveshare propose 9,99-10,99 $ selon configuration, positionnement agressif face aux modules concurrents équivalents.Les applications cibles couvrent télémétrie industrielle, domotique intelligente, monitoring environnemental et acquisition de données distantes, segments valorisant polyvalence multi-bandes sur spécialisation mono-fréquence. L’antériorité du LR1121 dans le module Murata Type-2GT et option LILYGO T-Eth Elite confirme maturité technologique pour déploiements professionnels exigeants.
Cette diversification de l’offre LR1121 illustre la dynamique d’innovation de l’écosystème LoRa, chaque fabricant apportant sa vision de l’intégration optimale selon contraintes applicatives spécifiques. Le Core1121 de Waveshare privilégie flexibilité d’intégration et richesse documentaire sur optimisation dimensionnelle extrême, stratégie pertinente pour segment maker et développement produit.
