Le PicoRelay8 de 8086 Consultancy est une carte de base pour la carte Raspberry Pi Pico (W) équipée de huit relais normalement ouverts 28V DC / 10A qui peuvent être utilisés pour toutes sortes de projets d’automatisation, tandis que Waveshare Pico-Relay-B prend également en charge huit relais avec DC et Le courant alternatif se charge et est livré avec quelques fonctionnalités supplémentaires.
PicoRelais8
Spécifications de la carte PicoRelay8 :
- Carte MCU prise en charge – Raspberry Pi Pico ou Pi Pico W, et elle peut également fonctionner avec des cartes « principalement » compatibles telles que le Banana Pi BPI-Pico-RP2040 ou BPI-PicoW-S3, WeAct RP2040, et d’autres tant que tous les GPIO utilisés sur le PicoRelay8 sont exposés sur les mêmes broches.
- Relais
- 8x relais HF3FF/005-1HST évalués pour 28V DC/10A, ainsi que 10A/250V AC et 15A/125V AC, mais la carte n’est pas conçue pour être alimentée par le secteur (en termes de sécurité), elle est donc vraiment adaptée pour charges CC
- Chaque relais est relié à un bornier à 2 broches.
- GPIO haut = fermer le relais pour allumer l’appareil qui lui est attaché, GPIO bas = ouvrir le relais
- Alimentation – 5V/500mA avec le port USB sur la carte Raspberry Pi Pico ou alternatives ; Le système global peut consommer jusqu’à 500 mA si tous les relais sont commutés en même temps, alors assurez-vous d’utiliser une alimentation correctement dimensionnée ou assurez-vous que tous les relais ne peuvent pas être déclenchés en même temps.
- Dimensions – à déterminer
Il n’y a pas d’exemple de code, mais il est maintenant vraiment nécessaire car l’utilisateur n’aurait qu’à basculer les GPIO dans le code. Le PicoRelay8 est vendu sur Tindie pour 18,80 $ plus les frais d’expédition. Mais nos amis européens ne pourront pas acheter la planche sur Tindie, car 8086 Consultancy, basée au Royaume-Uni, explique que « En raison des modifications de la TVA de l’UE du 1er juillet 2021 et des limitations du système Tindie, je n’expédie actuellement pas vers l’UE ». Le PicoRelay8 peut éventuellement être disponible auprès d’autres distributeurs en temps voulu, comme certains autres produits de la société.
Waveshare Pico-Relais-B

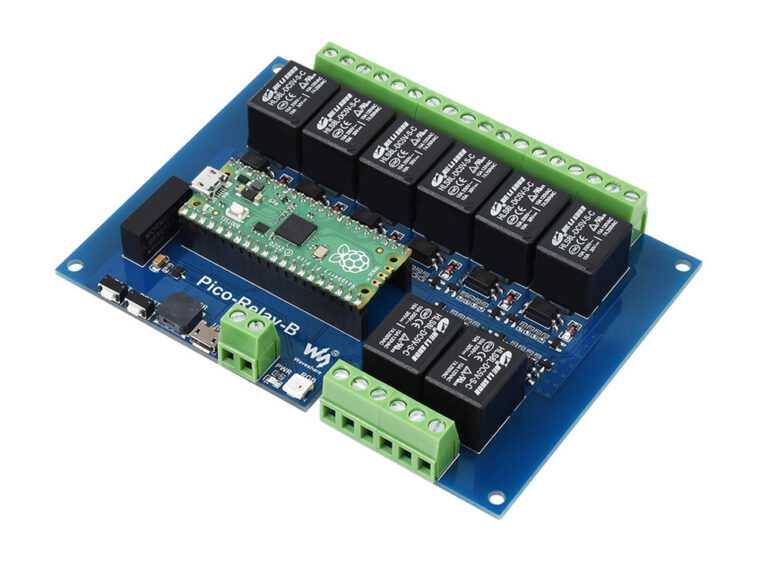

Mais en faisant des recherches sur le sujet, j’ai également trouvé une carte alternative avec des fonctionnalités similaires : Waveshare Pico-Relay-B décrit comme un « module de relais industriel à 8 canaux pour Raspberry Pi Pico avec multi-protection ». Le PCB est livré avec une isolation de photocoupleur qui lui permet de fonctionner avec des appareils jusqu’à 220 V AC/10 A en plus des appareils DC jusqu’à 30 V/10 A, ainsi que quelques fonctionnalités supplémentaires telles qu’un buzzer, deux boutons, une LED RVB et un micro. Port USB pour contrôler les GPIO via USB. Une borne à 2 broches est utilisée pour alimenter la carte, et la société propose également un boîtier.
Un wiki est fourni montrant plus de détails sur le matériel ainsi que des exemples de code et des instructions pour démarrer avec C/C++ ou MicroPython sur le Raspberry Pi Pico. L’utilisateur de Github longmover a également écrit un programme MicroPython pour intégrer le Pico-Relay-B avec Home Assistant via WiFi (MQTT).
Waveshare vend le Pico-Relay-B dans son propre magasin pour 18,99 $ avec le boîtier, mais pas de Raspberry Pi Pico. Alternativement, vous le trouverez également sur Amazon US ou Aliexpress pour 26 $ à 29 $, frais de port compris, ainsi que chez divers distributeurs.
