Contrôleur WLED ESP32 ETH0 à 2 ports : caractéristiques, spécifications et alternatives

Selon cnx-software, le domaine des contrôleurs WLED basés sur ESP32 propose plusieurs modèles intéressants. Parmi ceux-ci, on trouve des cartes populaires comme Adafruit Sparkle Motion, Mini Sparkle Motion, et Sparkle Motion Stick, bien qu’elles soient souvent en rupture de stock. Pour ceux à la recherche d’options alternatives plus accessibles, le xChroma WLED Type-C et le HACK Lab HackLED Pro se distinguent par des fonctionnalités similaires. Récemment, le contrôleur WLED ESP32 ETH0 à 2 ports a été ajouté à cette gamme, offrant une connectivité Ethernet tout en prenant en charge des sorties doubles ainsi que des LED de 5 V à 24 V, se positionnant ainsi comme une option séduisante pour les utilisateurs préférant éviter le matériel d’Adafruit.

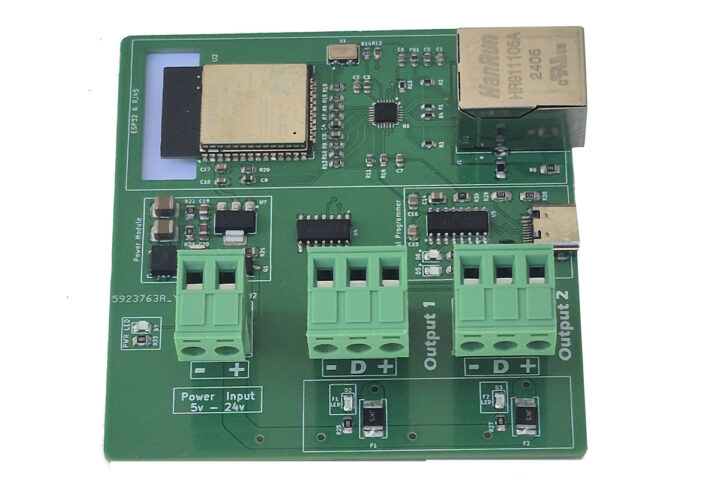

Contrôleur ESP32 ETH0 : 2 ports et connectivité Ethernet à 25 $

Ce contrôleur se distingue par sa capacité à offrir à la fois une connectivité Ethernet et Wi-Fi, garantissant ainsi une polyvalence d’utilisation. Il est équipé d’un convertisseur DC-DC intégré, permettant de fournir une alimentation stable de 5 V à l’ESP32 et aux circuits logiques. Chaque canal de sortie est protégé par un polyfuse réinitialisable de 6 A, ce qui assure la fiabilité en cas de surintensité, accompagné d’une LED d’état qui s’illumine en cas de défaut. L’entrée d’alimentation principale bénéficie d’une protection contre l’inversion de polarité, toutefois, il est crucial que les LED soient correctement câblées pour éviter les dommages. Englobée dans un design soigné, la carte compte aussi des borniers enfichables de 5,08 mm pour des connexions d’alimentation et de données efficaces, ainsi que des résistances de 33 Ω sur chaque ligne de données pour maintenir l’intégrité du signal.

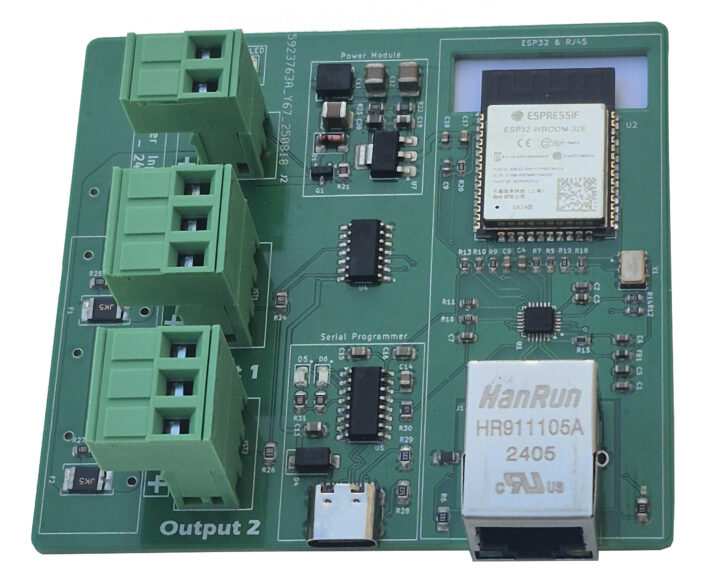

ESP32-WROOM-32E : 240 MHz et port Gigabit pour un contrôle LED optimal

La carte intègre un module sans fil ESP32-WROOM-32E-N4 qui comprend un microcontrôleur dual-core Tensilica LX6 à 240 MHz, accompagné de 520 Ko de SRAM, et de 4 Mo de mémoire flash. Grâce à sa connectivité Wi-Fi 4 à 2,4 GHz et Bluetooth 4.2 BR/LE, avec une antenne PCB intégrée, ce contrôleur est conçu pour répondre à diverses applications. En terme de contrôle LED, il supporte des séries telles que WS2811 et WS2812, grâce à deux borniers enfichables à 3 broches, tandis que son niveau logique est compatible entre 3,3 V et 5 V. En ce qui concerne la sécurité des sorties, chaque sortie est protégée par un fusible réinitialisable avec un indicateur de défaut LED, permettant une gestion pro-active des problèmes d’alimentation.

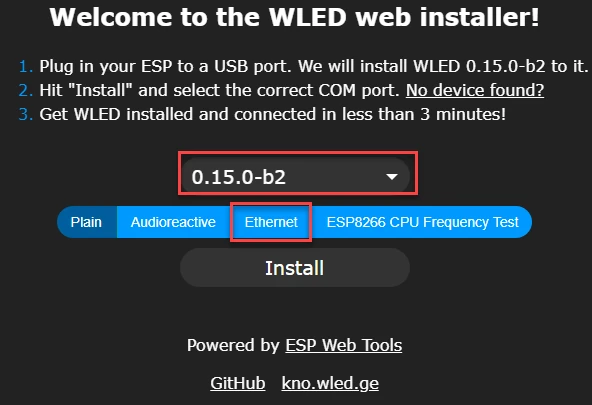

En ce qui concerne le logiciel, le contrôleur WLED ESP32 ETH0 à 2 ports est déjà pré-flashé avec le micrologiciel WLED et peut s’installer facilement via Wi-Fi et Ethernet. Il est compatible avec des firmwares comme WLED ou ESPixelStick pour traiter des données E1.31 et DDP provenant d’applications telles que xLights, Vixen ou Falcon Player. Pour toute aide à la configuration, des guides et de la documentation sont accessibles sur GitHub.

Enfin, Creative-x-Lights, basé aux États-Unis, propose le contrôleur WLED ESP32 ETH0 à 2 ports au prix de 25 $ sur Tindie.
