Construisez votre propre robot aspirateur intelligent basé sur Arduino pour un nettoyage automatique des sols

Principales caractéristiques de notre robot aspirateur Arduino

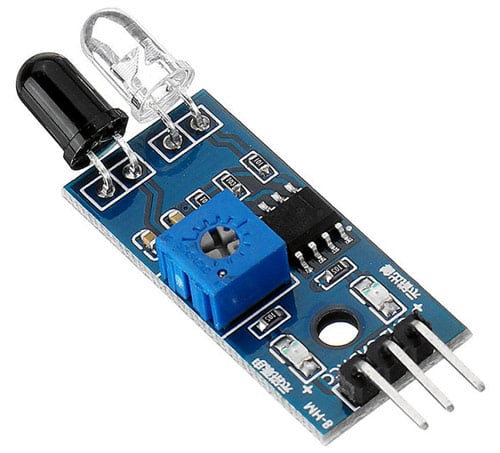

Le capteur de proximité IR empêche votre robot aspirateur Arduino de tomber dans les escaliers en surveillant en permanence la présence au sol.

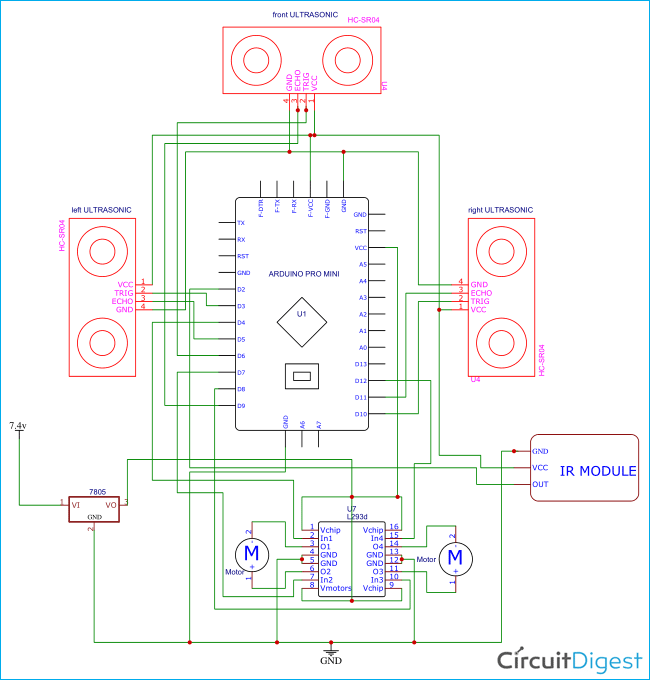

Lors de la construction du schéma de circuit de votre robot aspirateur, suivez ces directives d’assemblage :

Tableau de configuration des broches

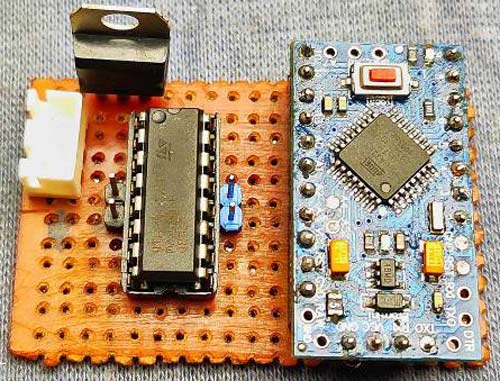

Construire le circuit pour un robot de nettoyage de sol basé sur Arduino

Tests et dépannage

Futures mises à niveau et améliorations

• Contrôle des smartphones – ESP32 pour les capacités Wi-Fi
• Planification – ajouter un module RTC pour planifier le nettoyage automatique
• Cartographie – SLAM (localisation et cartographie simultanées)
• Commande vocale – prise en charge de la reconnaissance vocale
• Chargement automatique – concevoir une station d’accueil avec des contacts de charge

Résumé technique et référentiel GitHub

Le résumé technique met en évidence la conception fondamentale, le principe de fonctionnement et la mise en œuvre du projet. Notre référentiel GitHub fournit du code source, des schémas de circuit et de la documentation pour une réplication et un apprentissage faciles.

Conclusion

Le développement de votre robot aspirateur intelligent basé sur Arduino peut constituer un élément de base solide en robotique pour résoudre un problème pratique et réel dans la maison. Un robot de nettoyage automatique des sols, utilisant Arduino, révèle les principes fondamentaux essentiels de la robotique, notamment l’intégration de capteurs, le contrôle du moteur et la navigation autonome. Avec un coût de projet d’environ 45 $, notre robot aspirateur intelligent est beaucoup moins cher que les alternatives disponibles dans le commerce et vous permet un contrôle total sur la personnalisation. Que vous soyez un débutant débutant en électronique ou un fabricant expérimenté ayant besoin d’un projet de week-end, ce robot aspirateur Arduino offre un excellent équilibre entre défi, rentabilité et utilisation réelle.
N’oubliez pas qu’il est préférable de commencer simplement et d’ajouter des fonctionnalités au fur et à mesure que vous gagnez en expérience. Modulaire, ce robot aspirateur peut être amélioré et modifié tout au long de votre apprentissage et selon vos besoins.

Pour l’implémentation complète du code, ainsi que des liens vers les vidéos du projet, visitez les liens de ce didacticiel. Bonne construction ! C’est tout pour construire un robot aspirateur intelligent basé sur Arduino. Le fonctionnement complet du projet peut être trouvé dans la vidéo liée au bas de cette page. Si vous avez des questions, commentez ci-dessous.

Foire aux questions sur le robot aspirateur Arduino

⇥ Q1 : Quel type d’autonomie puis-je attendre du robot aspirateur Arduino ?
Généralement, en fonction de la consommation d’énergie des moteurs et de la surface totale au sol, une batterie Li-Ion moyenne de 7,4 V 2 000 mAh devrait fournir 45 à 60 minutes de nettoyage continu.

⇥ Q2 : Ce robot est-il efficace pour nettoyer différents styles de sols ?
Oui, il sera efficace sur les sols en bois dur, en carrelage et en moquette à poils ras. Le robot utilisera des roues et une aspiration pour nettoyer correctement quel que soit le style de surface du sol.

⇥ Q3 : Quelle est la plus grande pièce que le robot peut nettoyer ?
La zone de nettoyage efficace du robot est de 200 pieds carrés. La durée de nettoyage avec une seule charge de batterie dépendra de la quantité de meubles présents dans la pièce.

⇥ Q4 : Comment modifier le code pour s’adapter aux obstacles plus grands ?
Augmentez le seuil de distance dans les instructions conditionnelles pour la détection d’obstacles de 15 cm à votre valeur de distance (par exemple, pour des meubles plus grands, augmentez-le à 20 cm).

⇥ Q5 : Est-il sécuritaire de laisser le robot seul ?
Dans tous les cas, même s’il comporte des dispositifs de sécurité, c’est une bonne idée de le superviser dès les premiers jours de développement. À mesure que vous vous y habituerez et que vous l’aurez testé minutieusement dans votre environnement, de courtes utilisations sans surveillance peuvent être sûres.

⇥ Q6 : Puis-je ajouter le Wi-Fi au design ?
Bien sûr, vous pouvez remplacer l’Arduino Pro Mini par un ESP32, ou vous pouvez ajouter un module ESP8266 pour le contrôle à distance avec une application et un accès wifi.

Explorez les projets robotiques alimentés par Arduino

Comment construire un robot de résolution de labyrinthe à l’aide d’Arduino

Ce guide étape par étape vous montrera comment construire votre propre robot de résolution de labyrinthe à l’aide d’Arduino UNO, de trois capteurs IR et de composants de base que vous pouvez facilement trouver dans votre magasin d’électronique local.

Robot de lutte contre l’incendie basé sur Arduino

Aujourd’hui, nous allons construire un robot de lutte contre les incendies à l’aide d’Arduino, qui détectera automatiquement le feu et démarrera la pompe à eau. Dans ce projet, nous apprendrons comment construire un robot simple utilisant Arduino qui pourrait se déplacer vers le feu et pomper l’eau autour de lui pour éteindre le feu.

Code de projet complet

Copier le code

// defining the pins
const int trigPin1 = 3;
const int echoPin1 = 5;
const int trigPin2 = 6;
const int echoPin2 = 9;
const int trigPin3 = 10;
const int echoPin3 = 11;
int irpin =2;
// defining variables
long duration1;
long duration2;
long duration3;
int distanceleft;
int distancefront;
int distanceright;
int a=0;
void setup() {
  pinMode(trigPin1, OUTPUT);
  pinMode(trigPin2, OUTPUT);
  pinMode(trigPin3, OUTPUT);// Sets the trigPin as an Output
  pinMode(echoPin1, INPUT); // Sets the echoPin as an Input
  pinMode(echoPin2, INPUT);
  pinMode(echoPin3, INPUT);
  pinMode(irpin, INPUT);
  pinMode(4, OUTPUT);
  pinMode(7, OUTPUT);
  pinMode(8, OUTPUT);
  pinMode(12, OUTPUT);
}
void loop() {
  digitalWrite(trigPin1, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin1, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin1, LOW);
  duration1 = pulseIn(echoPin1, HIGH);
  distanceleft = duration1 * 0.034 / 2;
  Serial.print("Distance1: ");
  Serial.println(distanceleft);
  digitalWrite(trigPin2, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin2, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin2, LOW);
  duration2 = pulseIn(echoPin2, HIGH);
  distancefront = duration2 * 0.034 / 2;
  Serial.print("Distance2: ");
  Serial.println(distancefront);
  digitalWrite(trigPin3, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin3, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin3, LOW);
  duration3 = pulseIn(echoPin3, HIGH);
  distanceright = duration3 * 0.034 / 2;
  Serial.print("Distance3: ");
  Serial.println(distanceright);
  int s = digitalRead(irpin);
  if(s==HIGH)
  {
    digitalWrite(4, LOW);
    digitalWrite(7, HIGH);
    digitalWrite(8, LOW);
    digitalWrite(12, HIGH);
      delay(1000);
    a=1;
    }
  if ((a==0)&&(s==LOW)&&(distanceleft <= 15 && distancefront > 15 && distanceright <= 15) || (a==0)&&(s==LOW)&&(distanceleft > 15 && distancefront > 15 && distanceright > 15))
  {
    digitalWrite(4, HIGH);
    digitalWrite(7, LOW);
    digitalWrite(8, HIGH);
    digitalWrite(12,LOW);
  }
  if ((a==1)&&(s==LOW)||(s==LOW)&&(distanceleft <= 15 && distancefront <= 15 && distanceright > 15)||(s==LOW)&&(distanceleft <= 15 && distancefront <= 15 && distanceright > 15)||(s==LOW)&& (distanceleft <= 15 && distancefront > 15 && distanceright > 15)||(distanceleft <= 15 && distancefront > 15 && distanceright > 15))
  {
    digitalWrite(4, HIGH);
    digitalWrite(7, LOW);
    digitalWrite(8, LOW);
    digitalWrite(12, HIGH);
    delay(100);
    a=0;
  }
  if ((s==LOW)&&(distanceleft > 15 && distancefront <= 15 && distanceright <= 15) ||(s==LOW)&& (distanceleft > 15 && distancefront > 15 && distanceright <= 15) ||(s==LOW)&& (distanceleft > 15 && distancefront <= 15 && distanceright > 15) )
  {
    digitalWrite(4, LOW);
    digitalWrite(7, HIGH);
    digitalWrite(8, HIGH);
    digitalWrite(12, LOW);
  }
}
