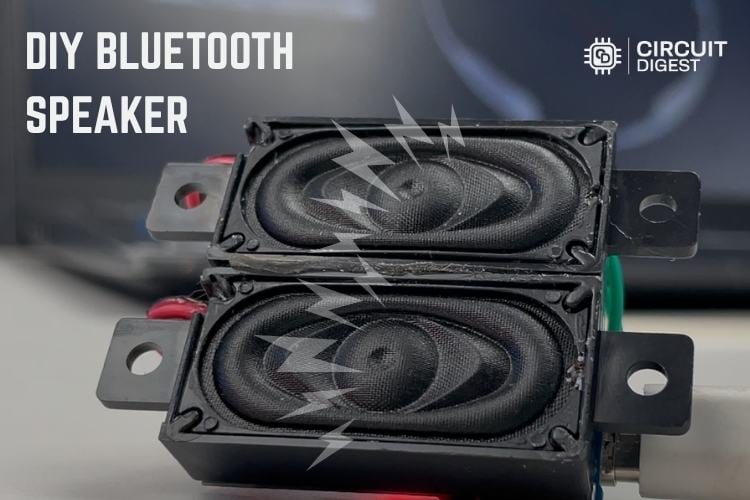

Construisez un haut-parleur Bluetooth DIY compact et portable

Ce Haut-parleur Bluetooth bricolage est un projet économique conçu pour fournir un son sans fil clair à l’aide de composants abordables. À l’aide d’un amplificateur de haut-parleur Bluetooth DIY, le module Bluetooth envoie le signal audio à l’amplificateur, qui fournit ensuite la puissance nécessaire pour alimenter les haut-parleurs. Il peut également être utilisé pour construire un haut-parleur portable Bluetooth DIY. La configuration est simple, compacte et puissante pour tous ceux qui cherchent à créer leur propre haut-parleur portable sans dépenser beaucoup. C’est une manière amusante et pratique d’apprendre les bases de l’électronique.

Si ce type de projet vous intéresse, il existe également quelques versions améliorées que vous pouvez explorer. L’un d’eux est le simple haut-parleur Bluetooth sans fil DIY utilisant un amplificateur audio, qui comprend un amplificateur et une configuration de haut-parleurs améliorés pour offrir des performances sonores sensiblement meilleures. Un autre est le haut-parleur Bluetooth Arduino avec LED NeoPixel réactives, une version avancée qui intègre des effets d’éclairage dynamiques utilisant des LED NeoPixel pour une expérience plus interactive. Ces projets sont construits sur le même concept de base tout en ajoutant de nouvelles fonctionnalités à votre haut-parleur Bluetooth DIY.

Composants requis

Brochage des composants

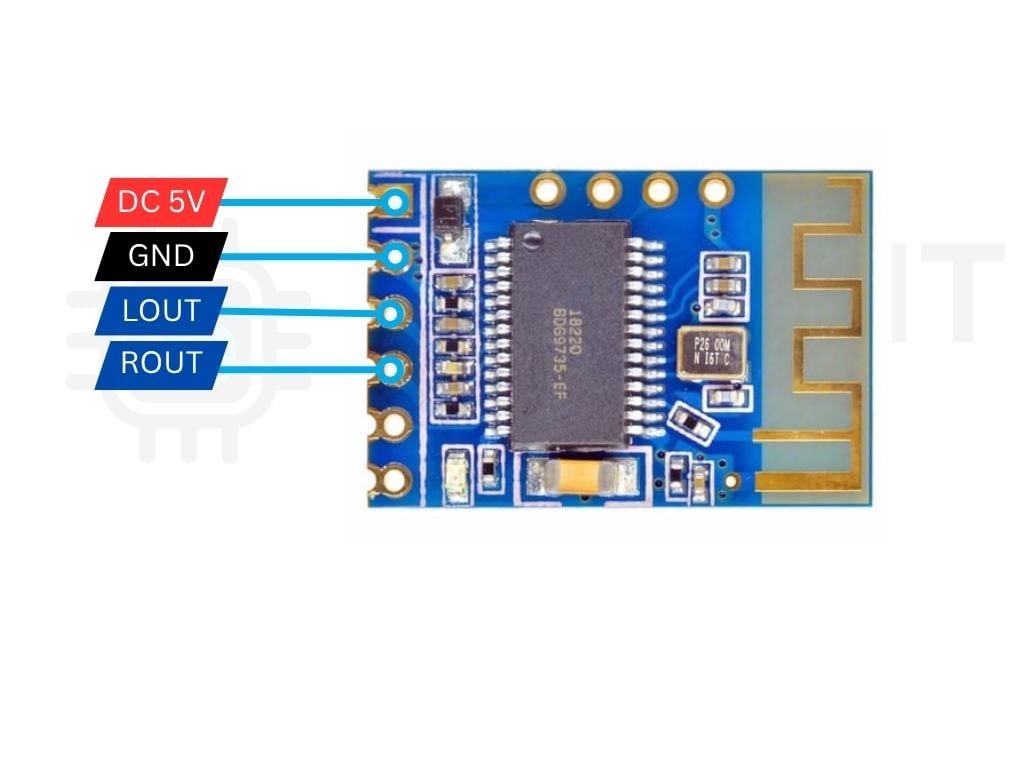

Module JDY-62BLE 4.2

Le JDY-62 permet le streaming audio sans fil depuis votre téléphone ou appareil. Il peut être utilisé pour construire des haut-parleurs stéréo Bluetooth DIY, gérer la connexion Bluetooth et envoyer le signal audio à l’amplificateur pour une lecture sans fil.

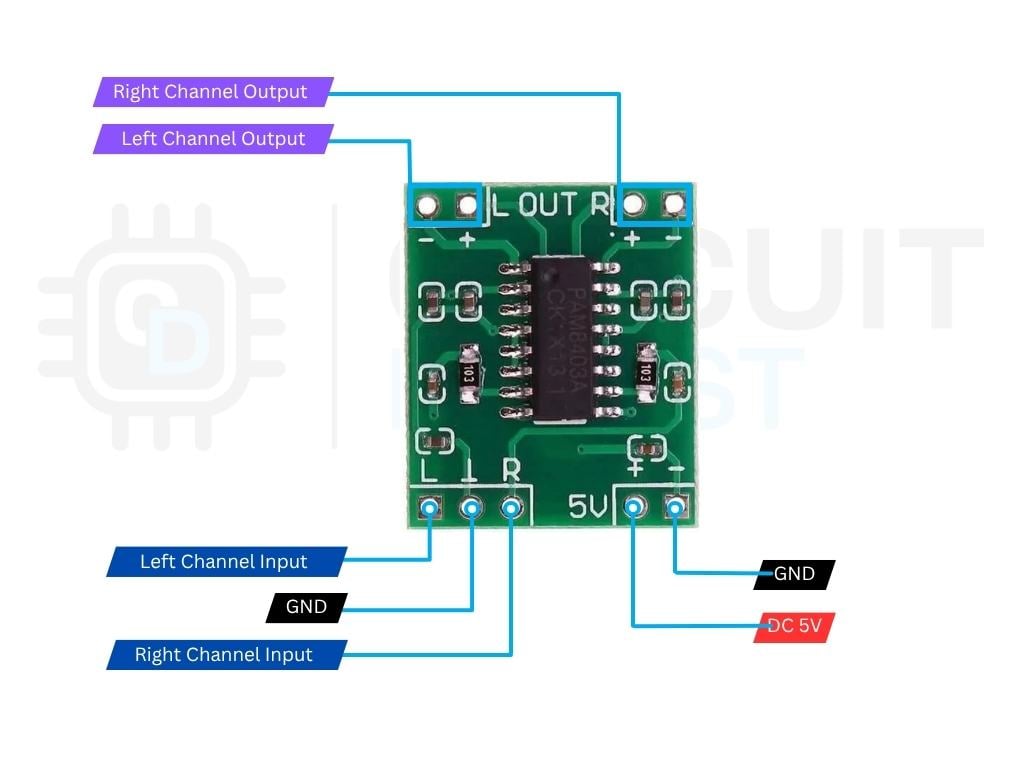

Amplificateur stéréo PAM8403

Le PAM8403 est un petit appareil efficace amplificateur audio qui alimente les haut-parleurs pour produire un son clair. Il peut être utilisé pour créer une chaîne stéréo Bluetooth DIY, en amplifiant le signal audio du module Bluetooth afin que les haut-parleurs offrent un son net et de haute qualité.

Vous pouvez également construire votre propre circuit amplificateur. Si vous avez besoin de conseils, vous pouvez vous référer à des projets tels que le lecteur audio et amplificateur simple Arduino avec LM386 ou le circuit amplificateur simple microphone vers haut-parleur.

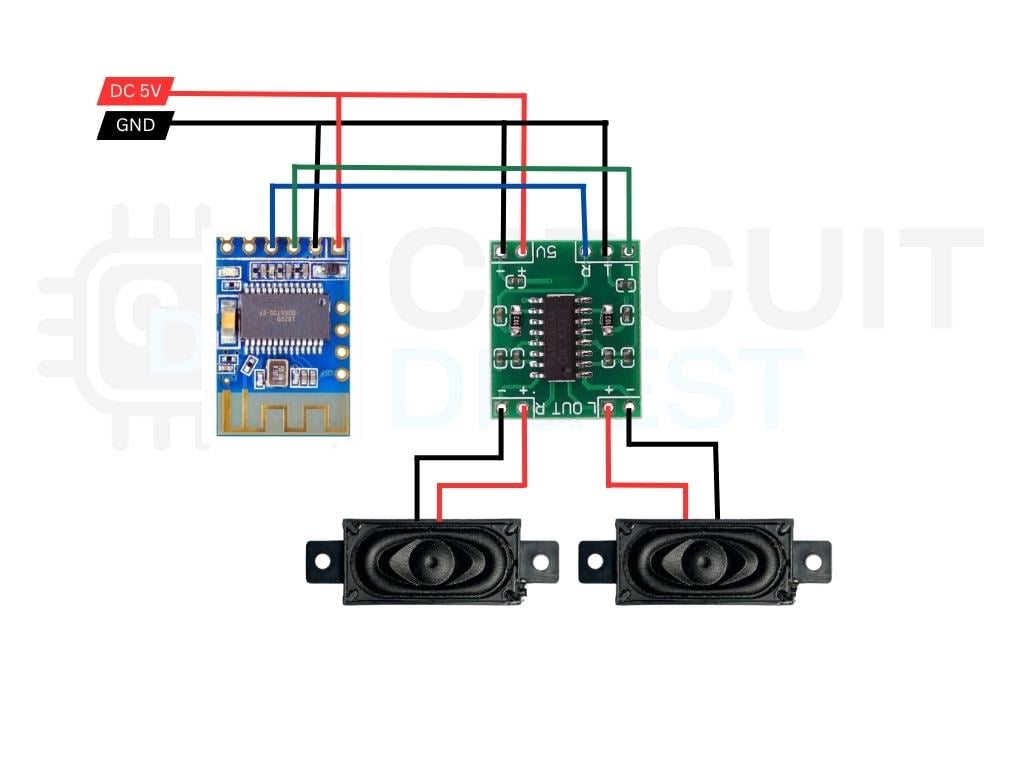

Schéma de câblage du haut-parleur Bluetooth bricolage

Le schéma de câblage du haut-parleur Bluetooth DIY montre la connexion entre le module Bluetooth 4.2 JDY-62, l’amplificateur audio PAM8403 et les deux haut-parleurs 2W/8Ω. En utilisant les bons composants de haut-parleur Bluetooth DIY, le module Bluetooth et l’amplificateur partagent la même alimentation 5 V, tandis que les signaux audio gauche et droit sont acheminés directement du JDY-62 vers les entrées correspondantes du PAM8403. Chaque haut-parleur est connecté aux sorties gauche et droite de l’amplificateur, permettant la configuration audio stéréo

Lorsqu’il est allumé, l’appareil se reconnecte instantanément via Bluetooth s’il a déjà été couplé avec cet appareil. Pour un nouvel appareil, vous devez le coupler manuellement. Recherchez simplement « JDY-62 » dans la liste des appareils Bluetooth disponibles. Le voyant lumineux confirme l’état de la connexion, tandis que les haut-parleurs offrent un son clair et de haute qualité, prêt à être joué immédiatement. Cette connexion facile et cette bonne qualité sonore en font un choix fiable pour tous ceux qui souhaitent profiter de l’audio sans fil sans aucun problème.

Construire un haut-parleur Bluetooth DIY avec un budget limité est un moyen simple et amusant de profiter de la musique sans fil tout en apprenant l’électronique de base. Avec des composants simples, vous pouvez créer un haut-parleur portable au son clair sans dépenser beaucoup, ce qui en fait un projet parfait pour les débutants et les amateurs.

FAQ

1. Comment fonctionne le couplage Bluetooth ?
Une fois allumé, le module JDY-62 entre automatiquement en mode d’appairage. Il peut se connecter à votre smartphone, ordinateur portable ou tout autre appareil compatible Bluetooth. Aucune configuration supplémentaire n’est requise.

2. Nécessite-t-il une application ou un logiciel pour fonctionner ?
Aucune application n’est nécessaire. Il fonctionne comme un périphérique audio Bluetooth standard, de sorte que tout appareil prenant en charge l’audio Bluetooth peut s’y connecter.

3. Puis-je utiliser différentes enceintes ?
Oui, mais assurez-vous que le haut-parleur correspond à la sortie de l’amplificateur. L’utilisation d’un haut-parleur de puissance plus élevée sans régler le circuit peut endommager l’amplificateur.

4. Comment puis-je augmenter le volume de mon haut-parleur Bluetooth DIY ?
Utilisez un amplificateur plus puissant, un haut-parleur plus grand, fournissez une puissance stable et utilisez des fils courts et épais pour réduire la perte de signal.

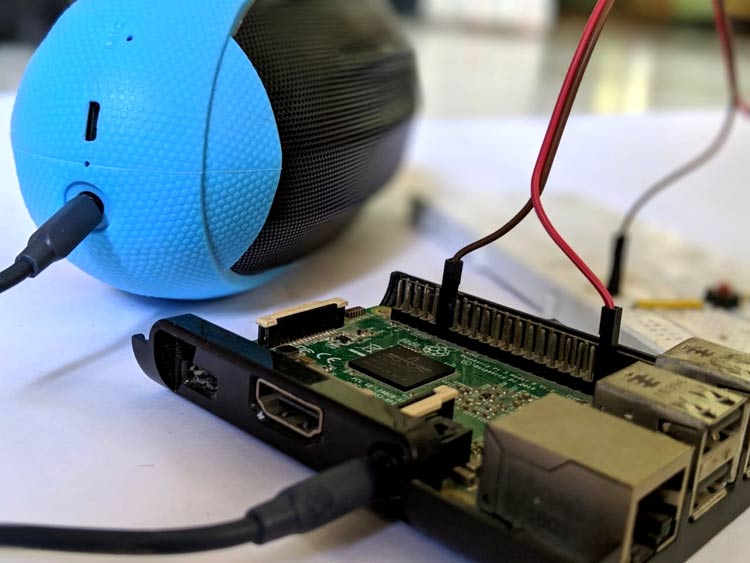

Dans cet article, nous allons construire un haut-parleur Bluetooth basé sur Raspberry Pi en fusionnant la puissance d’A2DP, de Linux et d’un codec audio pour diffuser sans fil les paquets de données d’une source audio vers un récepteur audio.
