Construire un poste de travail avec une carte mère mini-ITX Radxa ROCK 5 ITX (Arm) ou Milk-V Jupiter (RISC-V) – Partie 1 : Le matériel

La Radxa ROCK 5 ITX est une carte mère mini-ITX alimentée par un processeur octa-core Rockchip RK3588 Cortex-A76/A55, et la Shenzhen Milk-V Jupiter est une autre carte mère mini-ITX, mais basée sur le processeur octa-core 64 bits RISC-V SpacemIT K1.

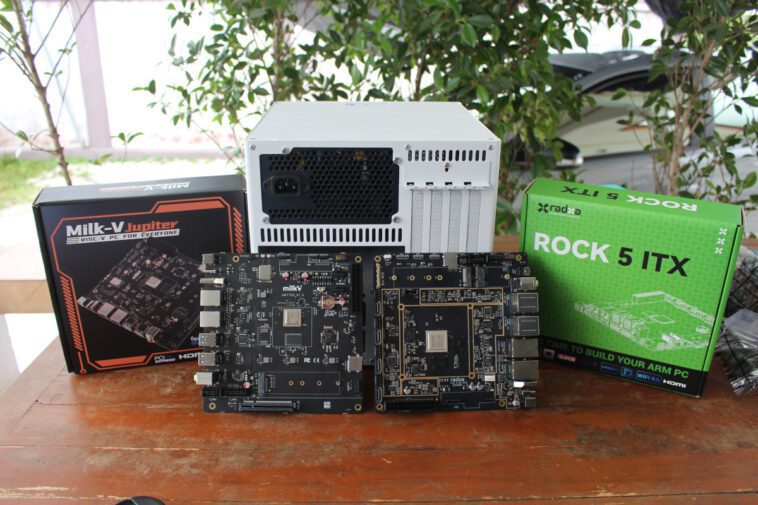

Lorsque Radxa m’a contacté pour tester ces produits, j’ai pensé qu’il serait intéressant de tester un kit complet avec un boîtier mini-ITX puisque je n’avais jamais construit ce type de système moi-même. Hier, j’ai été surpris de recevoir deux gros colis et j’ai pensé qu’une entreprise m’avait peut-être envoyé un kit d’imprimante 3D ou de gravure laser, mais à la place, j’ai reçu un colis avec les deux cartes mères mini-ITX Arm et RISC-V et un autre avec un boîtier NAS mini-ITX avec 6 baies SATA.

Déballage du Radxa ROCK 5 ITX

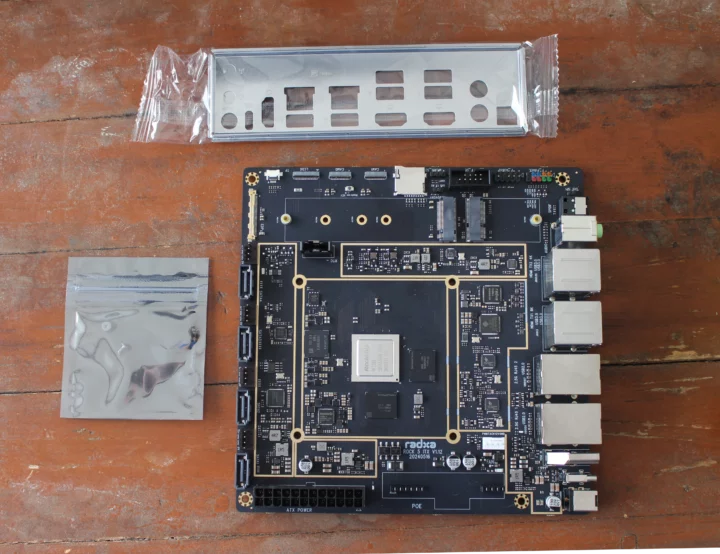

Commençons par examiner la carte mère ROCK 5 ITX et ses accessoires. La carte mère est livrée avec un panneau arrière et deux vis pour le module M.2.

La carte mère intègre les puces SoC Rorkchip RK3588 et mémoire LPDDR5 au milieu de la carte, et nous trouverons également quatre ports SATA, deux sockets M.2, des en-têtes pour un module PoE, des connecteurs pour caméra et LCD et une prise d’alimentation ATX 24 broches.

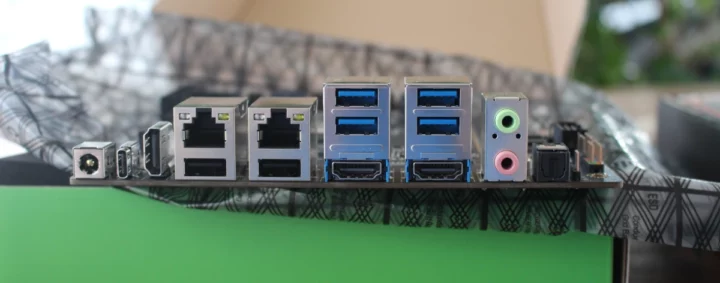

Le panneau arrière est livré avec une prise 12 V CC, un port USB Type-C, une entrée HDMI, deux ports combinés avec 2,5 GbE et USB 2.0 chacun, deux autres ports combinés avec deux sorties USB 3.2 et HDMI chacun, deux prises audio 3,5 mm et un connecteur S/PDIF en option.

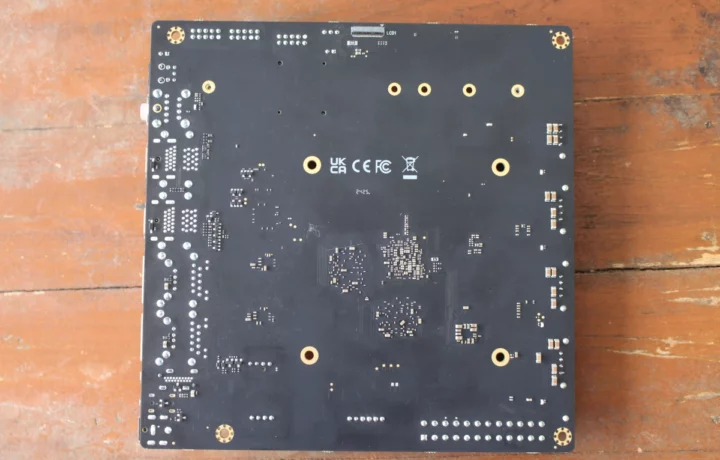

Le dessous de la carte est assez nu, à l’exception d’un connecteur LCD supplémentaire.

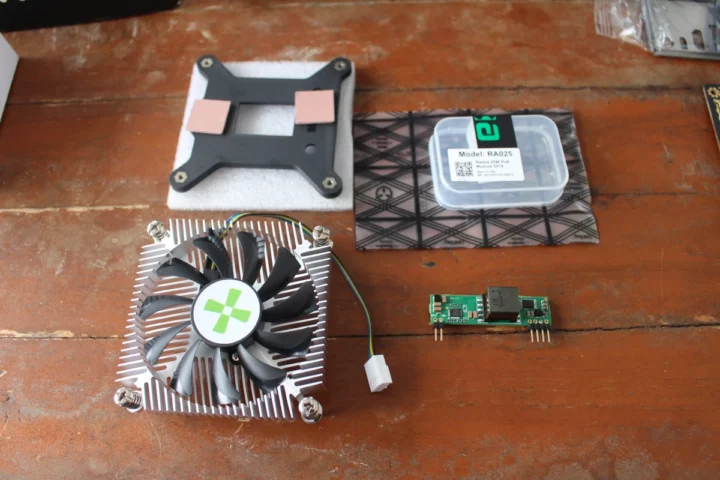

Mon kit comprend également un ventilateur de marque Radxa pour la carte mère et un module PoE Radxa RA025 25 W.

Spécifications du Radxa ROCK 5 ITX

• SoC – Rockchip RK3588
  • Processeur – Processeur octa-core avec quatre cœurs Cortex-A76 à 2,4 GHz, quatre cœurs Cortex-A55 à 1,8 GHz
  • Processeur graphique – GPU Arm Mali G610MC4
  • Unité de puissance virtuelle
    • Décodeur H.265 / VP9 / AVS2 10 bits 8Kp60, décodeur H.264 8Kp30
    • Encodeur 8Kp30 H.265 / H.264
  • Accélérateur d’IA – 6 TOPS NPU
• Mémoire système – 4 Go, 8 Go, 16 Go ou 32 Go LPDDR5
• Stockage
  • eMMC embarqué pour ROOBI OS
  • Prise M.2 2280 pour SSD NVMe (PCIe 3.0 x2)
  • 4 ports SATA avec connecteur d’alimentation
  • Prise pour carte MicroSD
  • Flash SPI pour le chargeur de démarrage
• Sortie vidéo
  • 2 ports HDMI, un jusqu’à 8Kp60, l’autre jusqu’à 4Kp60
  • 1x USB-C avec mode DisplayPort Alt. jusqu’à 4Kp60
  • 2 connecteurs MIPI DSI à 4 voies
  • 1x eDP avec prise en charge du panneau tactile
  • Quatre écrans indépendants pris en charge
• Entrée vidéo
  • Entrée HDMI jusqu’à 4Kp60
  • 2 connecteurs MIPI CSI à 4 voies (également configurables en 4x MIPI CSI à 2 voies)
• l’audio
  • Prise casque 3,5 mm
  • Prise micro 3,5 mm
  • En-tête audio avant
  • Sortie optique S/PDIF
• La mise en réseau
  • 2 ports Ethernet RJ45 2,5 Gbit/s avec prise en charge PoE en option
  • Prise M.2 E-Key pour module WiFi 6
• USB
  • 4 ports USB 3.0 Type-A
  • 2 ports USB 2.0 Type-A
  • 1 port USB 3.0 OTG/hôte Type-C
  • 2x USB 2.0 via connecteur USB en façade
• Divers
  • Connecteur de ventilateur PWM
  • Prise RTC (pile CR1220)
  • Connecteur du panneau avant pour le bouton d’alimentation / bouton de réinitialisation / voyant d’état
• Source de courant
  • Prise d’alimentation 12 V CC (55 x 25 mm)
  • Interface d’alimentation ATX standard à 24 broches
  • En-tête PoE (module PoE supplémentaire requis)
• Dimensions – 170 x 170 mm (format Mini-ITX)
• Écart de température
  • Recommandé – 0 à 50°C
  • Max – Jusqu’à 80°C
• Conformité – FCC/CE

La carte mère Rockchip RK3588 mini-iTX prend en charge Radxa OS, Debian ou Android. Le wiki contient plus d’informations sur la prise en charge logicielle.

Déballage de la carte mère Jupiter RISC-V mini-ITX

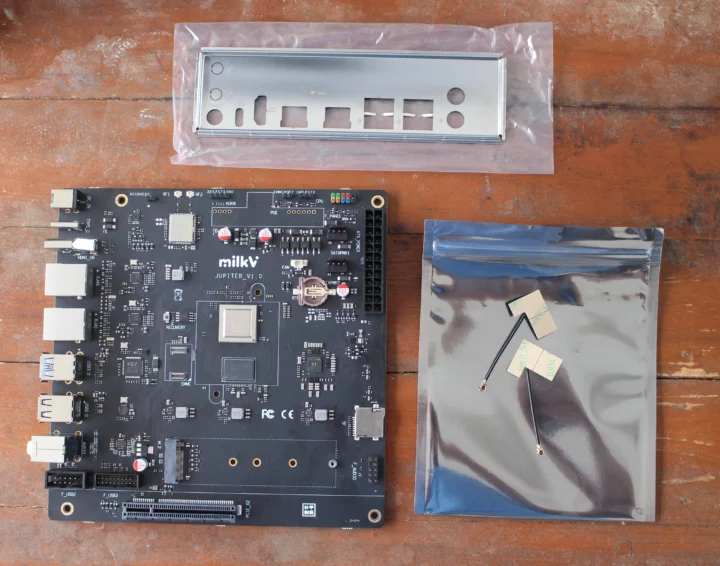

Passons à la carte mère mini-ITX RISC-V qui est livrée avec une plaque de panneau arrière et deux antennes WiFi puisque la carte mère intègre un module WiFi 6 et Bluetooth 5.2.

La carte mère Jupiter possède moins d’interfaces que la carte mère ROCK 5 ITX, mais on retrouve tout de même un socket M.2 Key-M pour le stockage, un slot PCIe x8 (limité au PCIe 2.1 2 voies) et un connecteur d’alimentation ATX 24 broches.

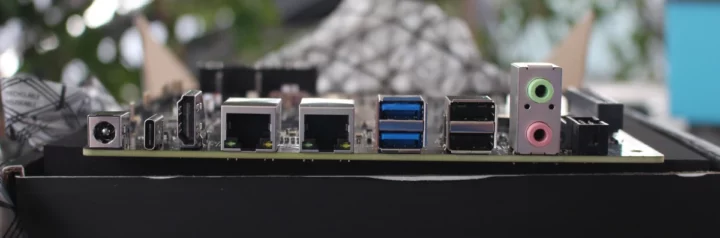

Le panneau arrière comporte une prise d’alimentation 12 V CC, un port USB-C, un port de sortie HDMI, deux ports Ethernet Gigabit RJ45, deux ports USB 3.0, deux ports USB 2.0 et des prises audio 3,5 mm pour casque et microphone. Je n’ai reçu aucun autre accessoire avec la carte mère. Je peux voir deux trous de montage pour un dissipateur thermique ou un ventilateur, mais cela ne faisait pas partie du package.

Spécifications du MILK-V Jupiter

• SoC – SpacemiT K1
  • Processeur – Processeur X60 RISC-V (RV64GCVB) à 8 cœurs avec RVV 1.0 ; compatible avec RVA22
  • GPU – Imagination IMG BXE-2-32 à 819 MHz avec prise en charge d’OpenCL 3.0, OpenGL ES3.2, Vulkan 1.2
  • Unité de puissance virtuelle
    • Décodage H.265, H.264, VP9, ​​VP8, MPEG-4, MPEG-2 jusqu’à 4Kp60
    • Codage H.264, H.264, BP9, BP8 4Kp30
  • NPU – Accélérateur d’IA TOPS 2.0
• Mémoire système – 4 Go, 8 Go ou 16 Go LPDDR4X
• Stockage
  • Connecteur M.2 M Key pour SSD M.2 NVMe (PCIe 2.0 x2)
  • Emplacement pour carte MicroSD
  • Flash SPI pour le démarrage
  • Connecteur eMMC
  • 2 connecteurs d’alimentation SATA à 4 broches (je suppose au cas où une carte PCIe vers SATA serait utilisée)
• Affichage – Port HDMI jusqu’à 1920 × 1440 à 60 Hz
• l’audio
  • Prise casque 3,5 mm
  • Prise microphone 3,5 mm
• La mise en réseau
  • 2 ports Gigabit Ethernet RJ45 avec prise en charge PoE en option (module PoE supplémentaire requis)
  • Module Wi-Fi 6 et Bluetooth 5.2
• USB
  • 2 ports hôtes USB 3.0 Type-A
  • 2 ports hôtes USB 2.0 Type-A
  • 1 port USB 2.0 Type-C OTG pour le téléchargement du firmware
  • 2x USB 3.0 et 2x USB 2.0 via l’en-tête USB avant
• Extension – Emplacement PCIe x8 (PCIe 2.1 à 2 voies) avec supports pour cartes graphiques, adaptateurs PCIe vers SATA, etc.
• Débogage – Connecteur UART à 3 broches
• Divers
  • Connecteur de ventilateur PWM
  • Prise RTC (pile CR1220)
  • Connecteur du panneau avant pour le bouton d’alimentation / bouton de réinitialisation / voyant d’état / voyant d’alimentation
• Source de courant
  • Prise d’alimentation 12 V CC (55 x 25 mm)
  • Interface d’alimentation ATX standard à 24 broches
• Dimensions – 170 x 170 mm (format Mini-ITX)

La carte peut exécuter Fedora Remix ou Canonical Ubuntu. Des informations supplémentaires peuvent être trouvées dans le Wiki.

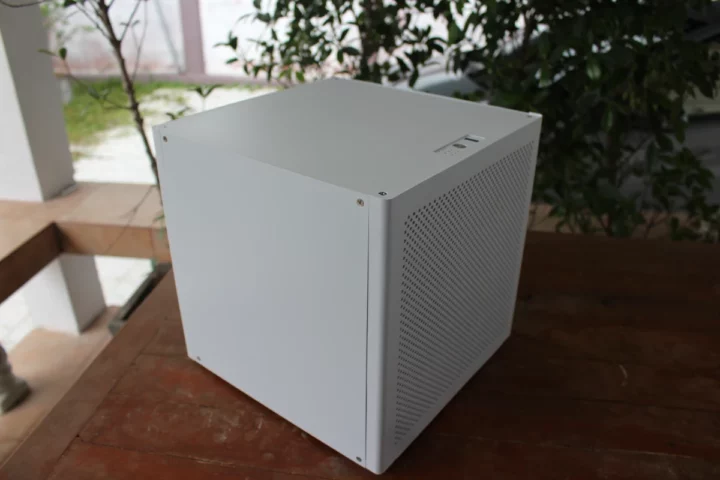

Châssis mini-ITX NAS Auriga 6 baies

Je n’ai pas pu trouver le boîtier sur le site Web de Radxa, et la société m’a dit qu’il s’agissait d’un boîtier « Auriga » qu’ils avaient acheté sur Taobao, mais j’ai également pu le trouver sur AliExpress pour 135 $ plus les frais de port.

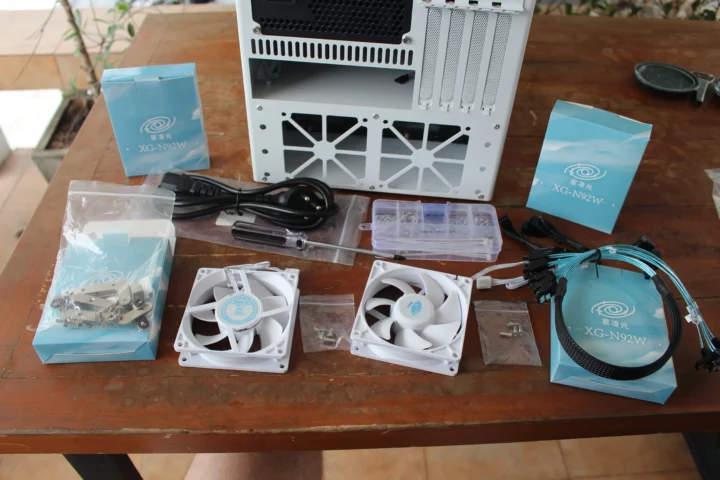

Le boîtier mini-ITX est livré avec quatre ventilateurs, un cordon d’alimentation, des câbles SATA, un boîtier à vis, un tournevis et d’autres éléments. On m’a dit que ceux-ci sont inclus avec le boîtier et qu’il n’est pas nécessaire de les acheter séparément.

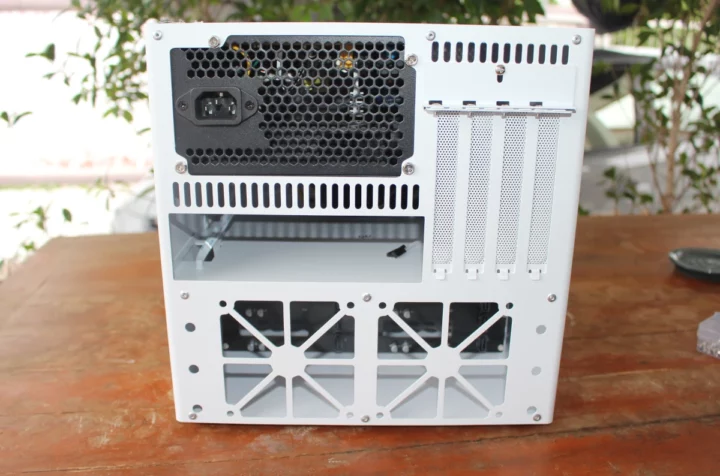

Le panneau arrière est livré avec un bloc d’alimentation (non inclus par défaut), quatre emplacements pour cartes PCIe, une ouverture pour les ports de la carte mère mini-ITX et deux emplacements de montage pour les ventilateurs de refroidissement.

Le reste du boîtier est constitué de panneaux qui peuvent être facilement retirés pour installer la carte mère et d’autres accessoires. Le dessus est doté d’un port USB 2.0, d’un bouton d’alimentation et de quelques LED. Le panneau avant est doté de nombreux trous pour la ventilation.

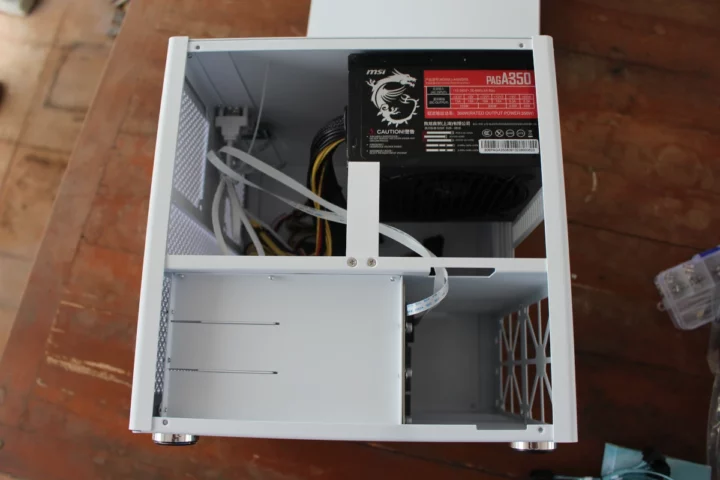

En retirant l’un des panneaux latéraux, on découvre un bloc d’alimentation MSI PAGA350 350 W vendu sur AliExpress pour 99 $, mais je suppose qu’il devrait être assez facile de se procurer un bloc d’alimentation localement dans la plupart des pays.

Si je retire le capot avant, nous trouverons six baies SATA adaptées aux SSD ou disques durs de 2,5 ou 3,5 pouces, ainsi que deux autres emplacements de montage pour les ventilateurs restants.

Ce sera tout pour aujourd’hui. Dans la deuxième partie de la test, je prévois de rapporter mon expérience d’installation de la carte mère ROCK 5 ITX dans le châssis et d’effectuer quelques tests de base puisque le Rockchip RK3588/RK3588S est une plate-forme bien connue que nous avons testée avec le Radxa ROCK 5B, le routeur NanoPi R6S, le Mixtile Core 3588E SoM, le Khadas Edge2 Pro et d’autres. Je remplacerai ensuite la carte mère ROCK 5 ITX basée sur Arm par la carte mère Jupiter mini-ITX alimentée par RISC-V et ferai une test plus approfondie dans la troisième partie puisque c’est la première fois que je teste un système avec le processeur SpacemIT K1.

La carte mère Radxa ROCK 5 ITX peut être achetée sur AliExpress pour 98,37 $ à 237,47 $ selon la capacité de la RAM, et le dissipateur thermique ajoute un peu plus de 5 $. La carte mère Jupiter RISC-V peut être trouvée sur Arace pour 59,99 $ et plus, mais elle est actuellement en rupture de stock. Cela signifie que la reproduction de la configuration Arm coûte environ 330 $ à 500 $ avant que le stockage et les autres cartes ne soient pris en compte, et un NAS/station de travail RISC-V peut être construit pour un peu moins de 300 $, encore une fois sans stockage.
