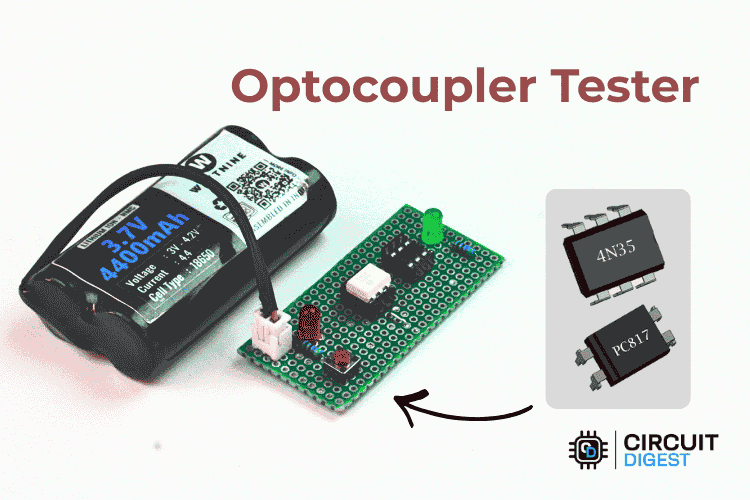

Construire un circuit de test d’optocoupleur simple pour la détection des défauts

Les optocoupleurs tombent souvent en panne sans bruit dans les laboratoires ou lors des réparations. L’emballage semble intact, mais il se peut qu’il n’y ait aucune sortie de la source LED ou de l’étage de sortie photosensible. Le test de défaillance avec un multimètre n’est que partiellement efficace, alors qu’un circuit de test d’optocoupleur fournit des résultats clairs en quelques secondes seulement. Pour des didacticiels associés et des guides de construction étape par étape, explorez le hub Circuits électroniques de Circuit Digest.

Table des matières

Qu’est-ce qu’un circuit testeur d’optocoupleur ?

Un testeur d’optocoupleur est un petit appareil qui permet de vérifier si un optocoupleur fonctionne correctement ou est en panne. Dans les laboratoires et les travaux de réparation, les optocoupleurs tombent souvent en panne sans signes clairs. Ils peuvent paraître beaux de l’extérieur, mais la LED interne ou la partie photo peuvent ne pas fonctionner correctement. Deviner dans de tels cas fait perdre du temps et peut endommager le circuit principal. Ce testeur dissipe ce doute en vérifiant si la LED interne s’allume et si le côté sortie réagit à la lumière. Le circuit reste simple, fonctionne avec une batterie lithium-ion de 3,7 V et peut être construit sur un tableau à points sans utiliser d’outils de mesure. Il n’a pas pour objectif de tester des performances détaillées, mais il fonctionne bien pour des contrôles rapides et fiables sur l’établi. Plus de détails sur l’optocoupleur et ses applications sont fournis sur la page du didacticiel Optocoupler. Vous pouvez également explorer plus d’applications et d’autres circuits électroniques sur notre page de ressources.

Que vérifie un testeur d’optocoupleur ?

* La LED IR côté entrée conduit et produit de la lumière (émission IR).
* Le photodétecteur côté sortie se déclenche en raison de la lumière IR produite par la LED IR.
* Le circuit de test est capable d’effectuer à la fois un DIP à 4 broches et un DIP à 6 broches sans qu’aucune modification de câblage ne soit nécessaire.

Composants requis pour construire le testeur d’optocoupleur

L’image ci-dessous montre la liste des composants utilisés pour construire le circuit de test d’optocoupleur.

Le circuit utilise uniquement des composants couramment disponibles. Il évite les pièces spéciales ou complexes, ce qui le rend facile à construire et à comprendre. Le tableau montre tous les composants utilisés dans cette version de testeur d’optocoupleur DIY.

Le circuit utilise des bases IC au lieu de souder directement des optocoupleurs. Cela évite les dommages causés par la chaleur et permet d’utiliser le même testeur à plusieurs reprises avec différents optocoupleurs.

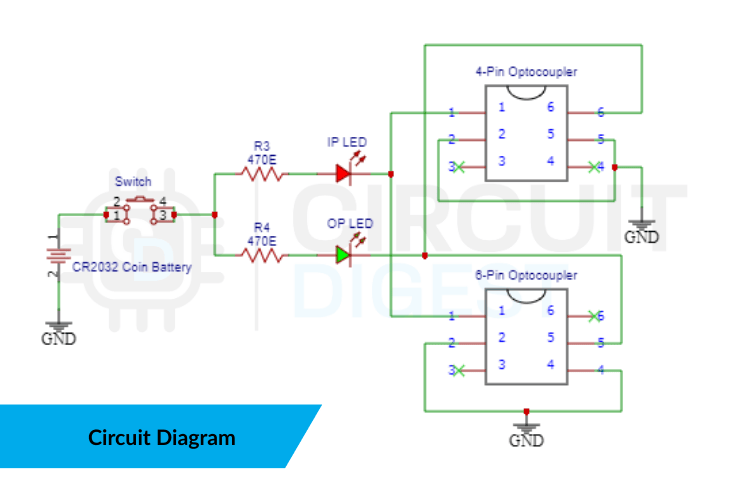

Schéma et schéma du circuit du testeur d’optocoupleur

Comment lire le schéma

Le schéma du testeur d’optocoupleur se compose de deux sections principales : les parties d’entrée et de sortie de l’optocoupleur. Côté entrée, la batterie Li-ion fournit de l’énergie via une résistance, et le bouton-poussoir détermine quand l’alimentation est délivrée. Lorsque le bouton est enfoncé, le courant circule à travers la LED interne de l’optocoupleur, provoquant l’allumage de la LED rouge, indiquant que le côté entrée est alimenté et fonctionne.

Côté sortie, la lumière de la LED interne atteint le composant photosensible à l’intérieur de l’optocoupleur. Cela permet au courant de circuler à travers la LED verte, l’allumant et indiquant que le côté sortie fonctionne correctement. Les côtés entrée et sortie sont connectés à la même masse. Ce circuit testeur d’optocoupleur est construit sur une carte à points avec des bases IC. Le schéma de circuit du testeur d’optocoupleur montre que cette configuration permet de tester les optocoupleurs à 4 et 6 broches sans modifier le câblage.

Comment fonctionne le testeur d’optocoupleur

Comprendre le principe de fonctionnement du testeur d’optocoupleur ne nécessite que trois concepts : l’émission de LED IR, l’activation du phototransistor et les LED indicatrices de courant limité. Le testeur d’optocoupleur fonctionne sur la base d’une isolation optique. Lorsque vous appuyez sur le bouton, l’énergie circule vers la LED d’entrée à l’intérieur de l’optocoupleur. Si tout fonctionne correctement côté entrée, la LED interne s’allume et la LED rouge s’allume pour indiquer que le courant circule correctement.

La lumière de la LED d’entrée atteint ensuite la partie sensible à la lumière du côté sortie de l’optocoupleur. Cela permet au courant de circuler à travers la LED verte, la faisant briller et indiquant que le côté sortie fonctionne correctement. Ce test optocoupleur vous aide à identifier rapidement les problèmes. Si seule la LED rouge s’allume, cela signifie qu’il y a un problème avec le côté sortie ou que la lumière ne transmet pas correctement. Si aucune des deux LED ne s’allume, la LED d’entrée est peut-être défectueuse ou l’optocoupleur n’est peut-être pas connecté correctement.

Démonstration de travail pratique

En utilisation réelle, insérez l’optocoupleur dans le bon support IC et vérifiez qu’il est correctement positionné. Appuyez ensuite sur le bouton pour activer le circuit. Un optocoupleur fonctionnel allumera immédiatement la LED rouge, indiquant que le côté entrée est actif, suivi de la LED verte, qui confirme que le côté sortie répond. Si seule la LED rouge s’allume, l’optocoupleur est défectueux et ne doit pas être utilisé. Si aucune des deux LED ne s’allume, l’appareil peut être endommagé ou mal inséré. Ce Testeur d’optocoupleur DIY est particulièrement utile lors de la vérification de composants récupérés ou de la vérification d’un lot de pièces. Pour mieux comprendre pourquoi les optocoupleurs sont utilisés pour la sécurité et l’isolation électriques, vous pouvez en savoir plus sur l’isolation galvanique.

Autres méthodes pour tester les optocoupleurs

Différentes méthodes sont utilisées pour tester un optocoupleur, en fonction des outils disponibles et du niveau de précision requis. Un multimètre peut vérifier rapidement la LED interne, et de simples circuits de test construits sur une maquette peuvent montrer comment fonctionnent l’entrée et la sortie. Pour des tests plus détaillés, les laboratoires utilisent des outils avancés tels que des testeurs de composants et des traceurs de courbes. Voici les méthodes de test couramment utilisées.

1. Méthode de comparaison

Dans cette méthode, l’optocoupleur suspecté d’être défectueux est retiré du circuit et testé avec un multimètre. Ensuite, les lectures du multimètre sont comparées à celles d’un autre optocoupleur connu pour fonctionner correctement et du même type. Le test mesure la résistance directe et inverse de la LED interne et la résistance entre les broches du transistor. Si les valeurs mesurées diffèrent considérablement de celles du bon optocoupleur, l’optocoupleur testé est probablement endommagé. Cette approche est simple et rapide, mais elle ne donne qu’une idée générale et ne garantit pas que l’appareil fonctionnera correctement dans des situations réelles.

2. Méthode de détection du multimètre numérique

Il s’agit de l’approche la plus recherchée. Voici une procédure structurée pour vérifier un optocoupleur avec un multimètre :

Un multimètre numérique peut être utilisé pour tester séparément les parties d’entrée et de sortie d’un circuit. Pour commencer, vérifiez la LED d’entrée à l’aide du réglage de la diode pour vous assurer qu’elle conduit correctement lorsqu’elle est polarisée en direct. Ensuite, mesurez les broches de sortie pendant que la LED est allumée pour voir si le transistor s’allume ou s’il y a un changement de courant ou de gain. Si les lectures changent lorsque l’entrée est activée, l’optocoupleur fonctionne correctement ; s’il n’y a aucun changement, il se peut qu’il soit défectueux. Cette méthode fournit des informations plus détaillées qu’une simple vérification de résistance, mais la configuration et les résultats peuvent être déroutants pour quelqu’un qui débute en électronique et nécessitent encore une certaine interprétation.

3. Méthode d’effet photoélectrique (batterie et résistance)

Cette méthode teste directement le principe de fonctionnement de l’optocoupleur en alimentant la LED d’entrée avec une petite batterie et une résistance de limitation de courant, tout en surveillant les broches de sortie avec un multimètre. Lorsque la LED s’allume, la lumière à l’intérieur de l’appareil doit activer le transistor de sortie, provoquant le changement de la lecture du compteur ou du pointeur. Si la lecture change ou si le pointeur dévie, l’optocoupleur fonctionne ; s’il n’y a aucun changement, l’appareil est défectueux. Parce qu’elle vérifie le comportement réel d’entrée à sortie, cette méthode est plus fiable et plus pratique que de simples mesures de résistance.

Comparaison entre le testeur d’optocoupleur et la méthode multimètre

Utiliser un multimètre

Un multimètre est pratique car il est déjà disponible dans la plupart des laboratoires et ne nécessite aucun matériel supplémentaire. Il peut vérifier des éléments de base tels que la continuité des LED et le comportement des diodes, ce qui facilite une inspection préliminaire rapide. Cependant, il teste uniquement la LED d’entrée de l’optocoupleur et ne peut pas vérifier correctement le côté sortie. Cela signifie que l’appareil peut sembler correct même s’il est réellement défectueux. Le processus implique également un sondage manuel et une interprétation des lectures, ce qui peut être lent et déroutant pour les débutants. Par conséquent, un multimètre ne fournit qu’une estimation approximative plutôt qu’une confirmation claire.

Utilisation d’un testeur d’optocoupleur

Un circuit testeur d’optocoupleurs est spécialement conçu pour tester les optocoupleurs et vérifie simultanément la LED d’entrée et le transistor de sortie. Il indique directement si l’appareil fonctionne ou est défectueux à l’aide de simples indicateurs LED, donc aucune sonde ou analyse n’est requise. Le test est rapide, simple et fiable, ce qui le rend adapté même aux étudiants de première année ou aux débutants. Le seul inconvénient est qu’un circuit supplémentaire doit être construit ou acheté, mais une fois disponible, il fournit à chaque fois un test d’optocoupleur clair et précis.

Testeur d’optocoupleur vs méthode multimètre

Avantages et inconvénients du testeur d’optocoupleur

Dépannage des problèmes de test des optocoupleurs

Voici quelques méthodes de dépannage pour les problèmes de test des optocoupleurs

Questions fréquemment posées sur les tests d’optocoupleurs

⇥ Un optocoupleur peut-il être testé à l’aide uniquement d’un multimètre ?

Oui, mais seulement partiellement. Un multimètre peut vérifier la LED interne en mode diode, mais il ne peut pas vérifier complètement si le côté sortie fonctionne. Il s’agit d’une vérification de base et non d’un test fonctionnel complet.

⇥ Pourquoi un testeur d’optocoupleurs dédié est-il meilleur qu’un multimètre ?

Un testeur d’optocoupleur vérifie simultanément la LED d’entrée et le transistor de sortie. Il fournit instantanément un résultat clair de réussite ou d’échec, ce qui rend les tests plus rapides, plus faciles et plus fiables.

⇥ Quelle est la manière la plus simple pour les débutants de tester un optocoupleur ?

L’utilisation d’un petit circuit testeur optocoupleur avec LED est la méthode la plus simple. Il ne nécessite aucun calcul ni mesure et montre le résultat visuellement.

⇥ Un optocoupleur peut-il paraître normal mais être néanmoins défectueux ?

Oui. Les dommages physiques sont rarement visibles. La LED interne ou le phototransistor peut tomber en panne même lorsque l’emballage semble parfait. C’est pourquoi des tests fonctionnels des optocoupleurs sont nécessaires.

⇥ Un circuit de test de maquette est-il suffisant à des fins d’apprentissage ?

Oui. Un simple circuit de test d’optocoupleur basé sur une maquette est utile pour comprendre le fonctionnement de l’appareil. Cependant, pour les travaux réguliers de laboratoire ou de réparation, un testeur dédié est plus efficace.

Conclusion

Ce circuit testeur d’optocoupleur donne un moyen simple et fiable de vérifier si les optocoupleurs à 4 et 6 broches fonctionnent. Les indicateurs LED indiquent clairement si le côté entrée est alimenté et si le côté sortie répond correctement. Sa petite conception alimentée par batterie le rend utile pour des vérifications rapides lors de travaux d’assemblage, d’apprentissage ou de réparation. Ce schéma de circuit de testeur d’optocoupleur se concentre sur les contrôles de fonctionnement de base plutôt que sur les tests électriques détaillés. Il permet de détecter rapidement les optocoupleurs défectueux, ce qui permet de gagner du temps et d’éviter les erreurs lors de l’installation. Le testeur fournit des résultats cohérents et pratiques sans complexité inutile. Trouvez des projets électroniques pratiques et réels ainsi que des didacticiels étape par étape dans ce centre de ressources.

Projets utilisant l’isolation par optocoupleur

Ces projets démontrent comment les optocoupleurs assurent une isolation électrique sûre entre les circuits CA haute tension et l’électronique basse tension. Ils sont utilisés pour des applications telles que la détection du passage par zéro et le contrôle de l’alimentation CA dans les systèmes embarqués.

Instrument de musique adapté pour les personnes physiquement handicapées

Un système basé sur l’IA qui analyse les signaux ECG et les paramètres vitaux pour prédire les maladies cardiaques, tout en comprenant également un instrument de musique adaptatif qui permet aux personnes physiquement handicapées de créer de la musique grâce à une simple interaction basée sur des capteurs.

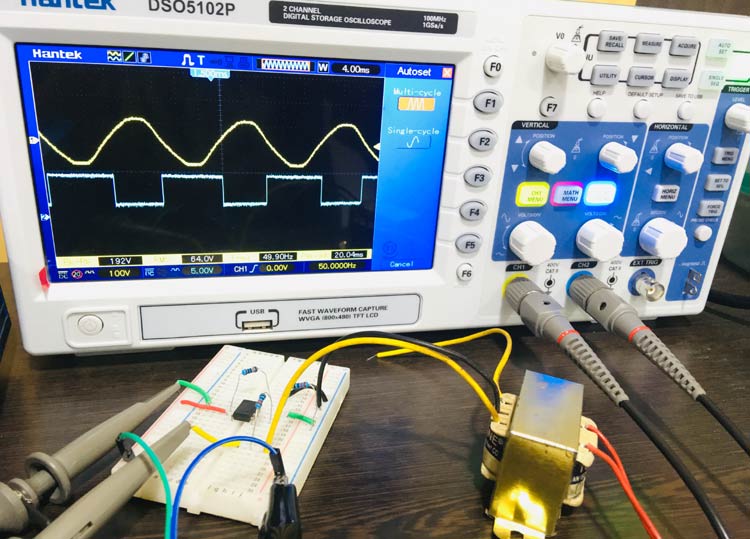

Circuit de détection de passage à zéro

Un circuit détecteur de passage à zéro utilise un amplificateur opérationnel (tel que le LM741) comme comparateur pour détecter le moment où un signal CA passe par zéro, convertissant l’entrée sinusoïdale en une sortie carrée pour des applications telles que la mesure de fréquence et le contrôle de phase.

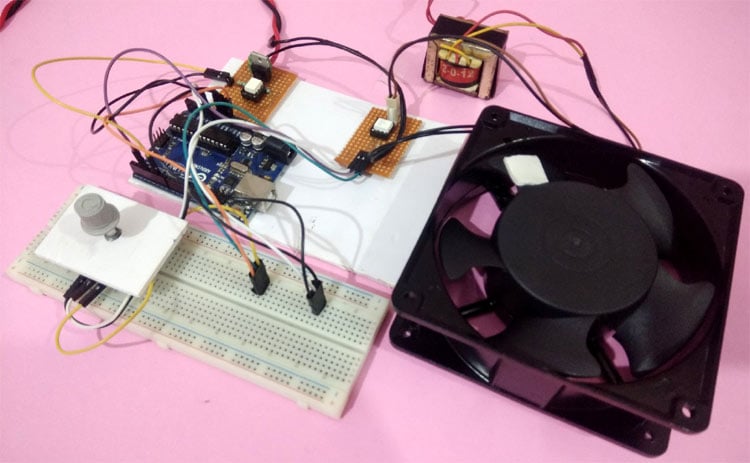

Contrôle de la vitesse du ventilateur AC à l’aide d’Arduino et TRIAC
