Que signifie un circuit de chenillard LED ?
Le Circuit de poursuite de LED est une formation électronique composée de LED qui s’allumeront ou clignoteront en séquence, créant un effet de course ou de poursuite avec les lumières. Le circuit de poursuite de LED utilisant un circuit intégré de minuterie 555 et le compteur de décades CD4017 dans le circuit de poursuite de LED fournit une synchronisation précise et une sortie séquentielle pour l’éclairage décoratif, les affichages électroniques et une approche de l’enseignement des concepts de base de l’électronique numérique.
Composants requis pour le circuit de poursuite de LED
Le circuit imprimé LED Chaser nécessite un minimum de composants, ce qui en fait un excellent projet pour débutant. Les composants répertoriés ci-dessous sont ceux utilisés pour construire le circuit Chaser LED.
| Composants | Quantité |
| Résistance 1K Ohms | 1 |
| Résistance variable de 50 000 ohms | 1 |
| NE555 CI | 1 |
| CD4017 CI | 1 |
| LED bleue | 10 |
| Condensateur céramique 0,1 uf (104) | 1 |
| Condensateur 10uF | 1 |
| Alimentation | 9v |
Schéma et configuration des broches du circuit intégré de minuterie 555
Comprendre le schéma des broches du circuit intégré de minuterie 555 est crucial pour construire votre circuit de chenillard LED. Discutons du brochage de la minuterie 555, utilisée dans ce chasseur de LED.
Explication du brochage du circuit intégré de la minuterie 555
Broche 1 – Masse :
Se connecte à la terre du circuit et sert de point de référence pour le circuit intégré.
Broche 2 – Déclencheur :
Une impulsion faible sur cette broche (inférieure à 1/3 de VCC) définit la bascule interne et fait passer la sortie à HAUT.
Broche 3 – Sortie :
Fournit le signal de sortie. Il peut générer ou absorber du courant et piloter des charges jusqu’à environ 200 mA.
Broche 4 – Réinitialiser :
Entrée de réinitialisation active-LOW. Le tirer vers le BAS force la sortie vers le BAS. Généralement lié à VCC pour éviter les réinitialisations accidentelles.
Broche 5 – Tension de commande :
Permet un contrôle externe du niveau de seuil. Normalement connecté à la terre via un condensateur de 0,01 µF pour réduire le bruit.
Broche 6 – Seuil :
Lorsque la tension sur cette broche atteint les 2/3 de VCC, elle réinitialise la bascule et la sortie passe au niveau BAS.
Broche 7 – Décharge :
Connecté à un transistor interne. Lorsque la sortie est FAIBLE, cette broche est tirée vers la masse et décharge le condensateur de synchronisation.
Broche 8 – VCC :
Broche d’alimentation. Se connecte à une tension positive (généralement 3,6 V à 15 V).
Brochage et fonctionnalité du circuit intégré CD4017
Le compteur décennal CD4017 est au cœur du contrôle séquentiel dans ce circuit chenillard LED utilisant 4017 et 555.

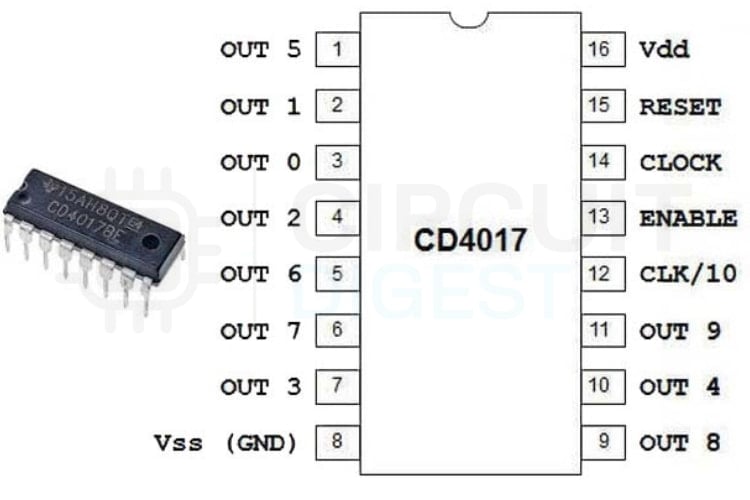

Détails de configuration des broches CD4017
Broches 1-7, 9-11 – Sorties (Q0-Q9) :
Ce sont les dix sorties décodées du compteur. Une seule sortie passe au niveau HAUT à la fois, avançant à chaque impulsion d’horloge.
Broche 8-terre :
Connecté à la masse du circuit.
Broche 12-Carry Out (CO) :
Passe à HIGH toutes les 10 impulsions d’horloge. Utile pour mettre en cascade plusieurs circuits intégrés CD4017.
Broche 13 – Activation de l’horloge (CE) :
Broche active-HAUTE. Lorsqu’il est ÉLEVÉ, le CI ignore les impulsions d’horloge. Lorsqu’il est BAS, le comptage fonctionne normalement. Souvent attaché au sol.
Entrée d’horloge à 14 broches :
Reçoit le signal d’horloge. Chaque front montant de l’horloge déplace le compteur vers la sortie suivante.
Broche 15-Réinitialisation :
Entrée de réinitialisation active-HAUTE. Lorsqu’il est pris HAUT, le compteur revient à Q0. Généralement connecté à la terre pendant le fonctionnement normal.
Broche 16-VCC :
Broche d’alimentation. Fonctionne entre 3V et 15V, selon la version.

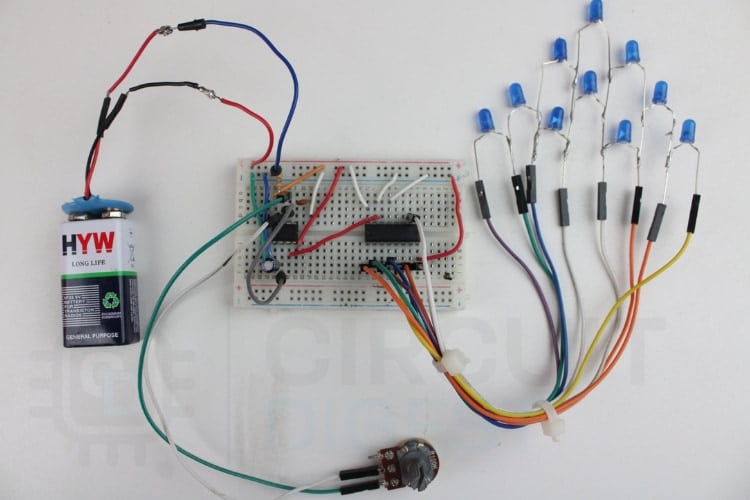

→ Étape 1 : Connectez la batterie positive (rouge) 9 V à l’alimentation et la batterie négative (bleue) 9 V à la terre.

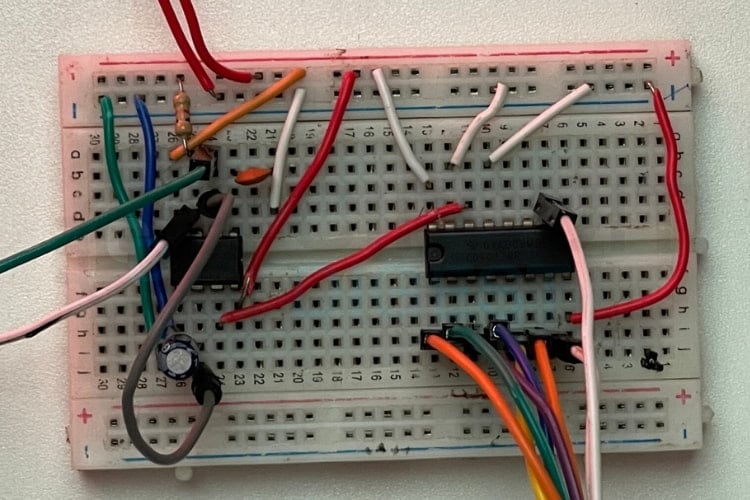

→ Étape 2 : Insérez le circuit intégré de minuterie 555, en plaçant la broche n°1 à côté du rail de terre et la broche n°8 à côté du rail d’alimentation.

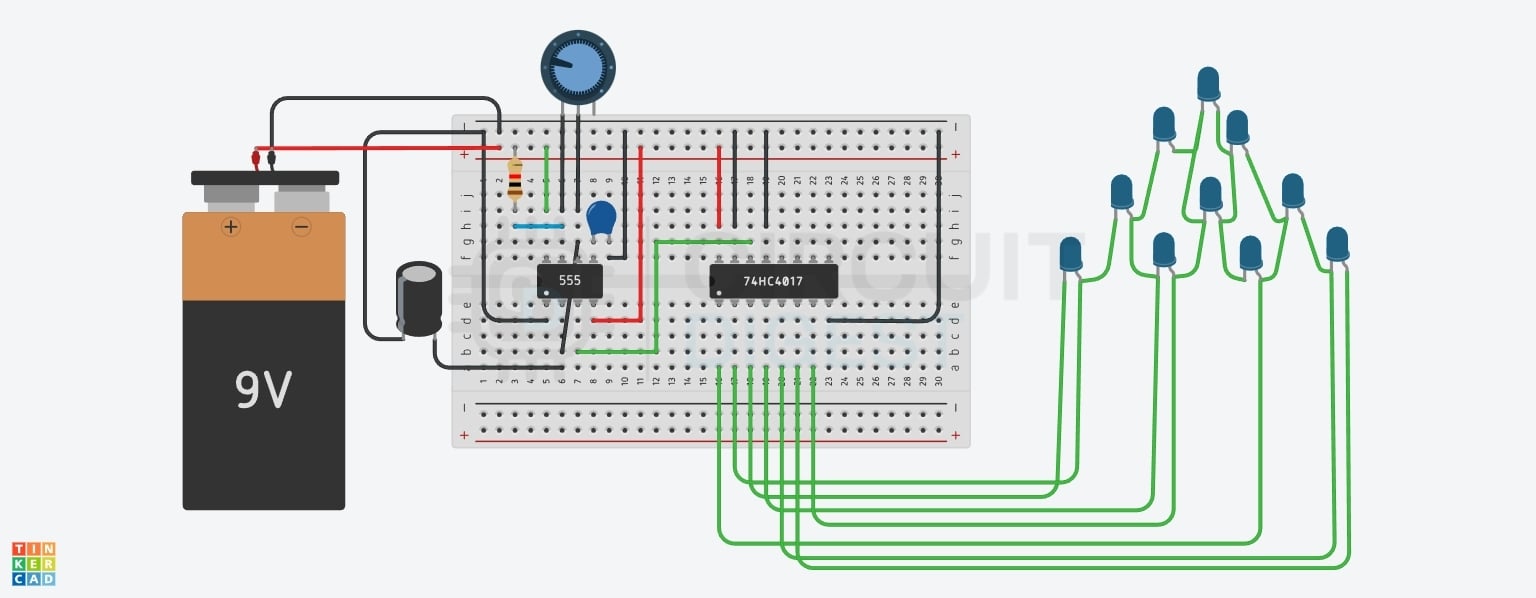

→ Étape 3 : Avoir tous les composants de synchronisation entièrement installés. Une résistance de 1K Ohm, un potentiomètre de 50K et un condensateur de 10uF sont tous nécessaires, comme indiqué dans le schéma.
→ Étape 4 : Installez correctement le CI CD4017 et connectez la broche n°14, qui est la seule sortie de la minuterie 555 (broche n°3).
→ Étape 6 : Construisez votre réseau de LED. Vous avez besoin d’un total de 10 LED, des résistances de limitation de courant de 220 Ohm pour chaque LED, connectées à toutes les sorties du CD4017.
→ Étape 7 : Insérez des condensateurs de découplage dans le VCC et le GND, entre les deux circuits intégrés, en utilisant des condensateurs de 0,1 uF.
→ Étape 8 : Avant de mettre sous tension le produit final, vérifiez que toutes les connexions sont correctes.
Le potentiomètre 50kΩ dans le [155]Le circuit de minuterie 555 détermine la vitesse des LED de poursuite via :
- Résistance maximale (50 kΩ) fournit un mouvement lent et fluide des LED à environ 0,7 Hz.
- Résistance médiane (25kΩ) produit une vitesse de poursuite modérée d’environ 1,4 Hz.
- Résistance minimale (1kΩ) produit un modèle de fonctionnement LED très rapide d’environ 7 Hz.
Améliorations et modifications
1. Plus de nombre de LED (20 LED)
Pour obtenir 20 sorties en séquence, 2 CD4017 peuvent être mis en cascade en connectant la broche 12 (Caraout) du premier à la broche 14 (Clock) du second.
2. Pour avoir un modèle de poursuite bidirectionnel
Pour créer un motif de poursuite qui s’inverse, créez un compteur/décompteur CD4029 pour contrôler un signal d’horloge inversé, ou utilisez un deuxième CD4017 et connectez d’autres connexions LED pour changer leur direction de lueur.
3. Une poursuite LED multicolore
Vous pouvez remplacer les LED rouges standards par des LED RVB. Et en ajoutant trois circuits intégrés CD4017 supplémentaires (P151, P122 et P133) pour chaque couleur primaire, vous pouvez désormais contrôler vos couleurs séparément avec les trois canaux que vous allez créer.
4. Chaser de LED insonorisé
Au lieu d’un circuit timer 555, vous pouvez ajouter un préampli micro avec un circuit comparateur qui vous permettra d’avoir des effets de lumière synchronisés avec votre musique !
Foire aux questions
- 555 Timer IC-Il est utilisé pour générer des impulsions d’horloge continues.
- CD4017 Decade Counter IC-It contrôle la séquence de LED en les activant les unes après les autres en fonction des impulsions d’horloge.
Ce didacticiel a été créé par l’équipe d’ingénierie de CircuitDigest. Nos experts se concentrent sur la création de didacticiels pratiques qui aident les fabricants et les ingénieurs à maîtriser les projets Raspberry Pi, les projets de circuits électroniques et les projets de développement IoT.
J’espère que vous avez aimé cet article et que vous en avez appris quelque chose de nouveau. Si vous avez des doutes, vous pouvez les poser dans les commentaires ci-dessous ou utiliser notre forum Circuit Digest pour une discussion détaillée.
Projets électroniques basés sur les LED
Chaser de LED utilisant Arduino et encodeur rotatif

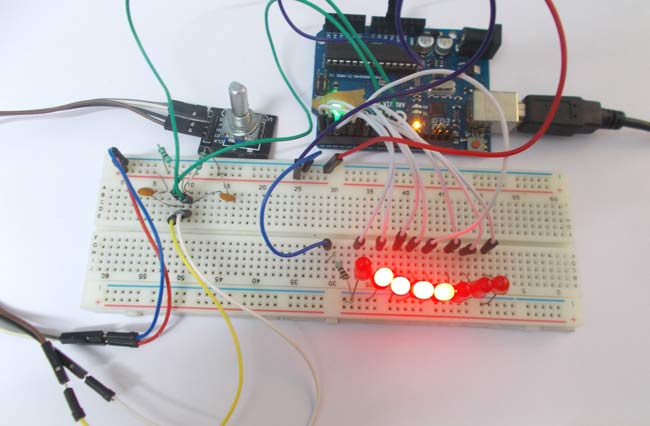

Dans ce projet, nous allons interfacer un ENCODEUR ROTATIF avec ARDUINO. UN ENCODEUR ROTATIF permet de connaître la position de mouvement et le mouvement angulaire d’un moteur ou d’un axe. Il s’agit généralement d’un appareil à trois bornes, avec des broches d’alimentation et de terre ; il y a un total de 5 terminaux.
Circuit de compteur décimal

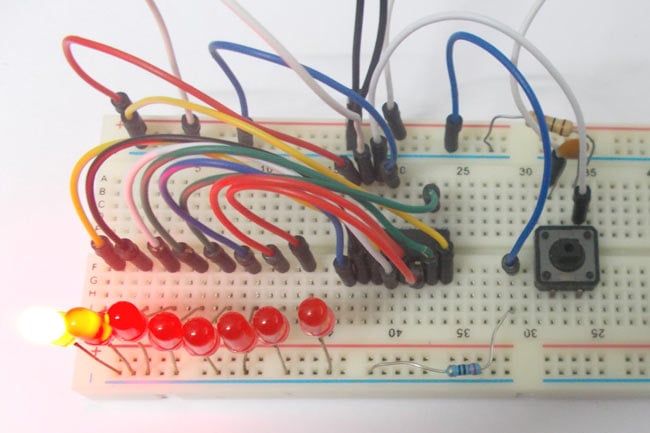

Ici, nous allons utiliser un compteur DECADE 10 bits. La puce du compteur est CD4017BE. Avec un compteur DECADE de 10 bits, nous pouvons compter les événements jusqu’à 10. Il faudrait donc 11 impulsions d’horloge pour que la puce se remette à zéro.
