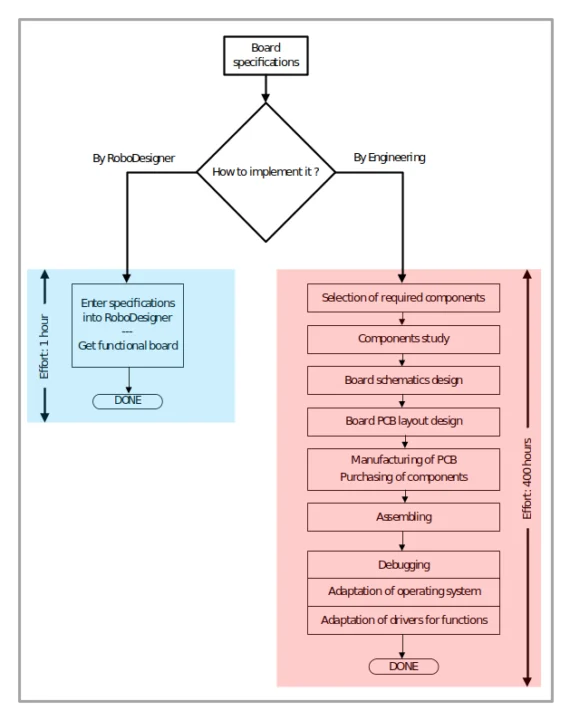

Compulab RoboDesigner est un nouvel outil et service Web qui vous permet de concevoir et ou une SBC personnalisée en utilisant l’un des systèmes sur module de Compulab dans environ une heure au lieu de passer par vous-même le processus plus long de conception d’une carte de transporteur.
Je l’ai essayé, et c’est vraiment facile à utiliser même si vous n’avez pas de compétences en ingénierie. Il est très similaire à Gumstix Geppetoo introduit en 2013 pour Overro SOMS, et maintenant appelé Upverter avec le support pour une gamme plus large de modules, y compris les modules de calcul Raspberry Pi.

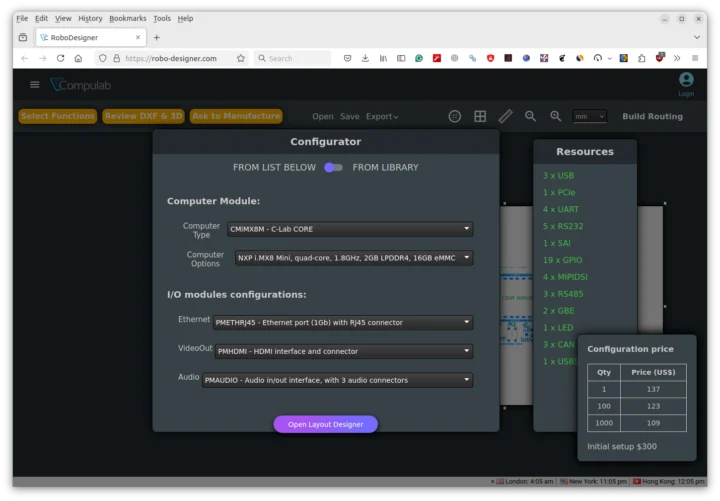

La première étape consiste à aller sur https://robo-design.com/ et cliquez sur Sélectionner des fonctions. À l’heure actuelle, la sélection de SOMS est plutôt limitée car il n’y en a qu’un: noyau CMIMX8M C-Lab avec un mini-processeur NXP I.MX 8M, 2 Go de RAM et un flash EMMC de 16 Go.
Vous pouvez ensuite sélectionner les modules d’E / S souhaités dans la liste avec les ressources restantes disponibles sur la gauche avec le prix de configuration.
RoboDesigner vous permettra de savoir si vous sélectionnez des combinaisons impossibles telles que demander une mini prise PCIe et un module WiFi Intel AX210 car il n’y a qu’une seule interface PCIe sur le Mini Soc NXP I.MX 8M. Ouvrez-vous, vous pouvez cliquer sur Open Layout Designer.

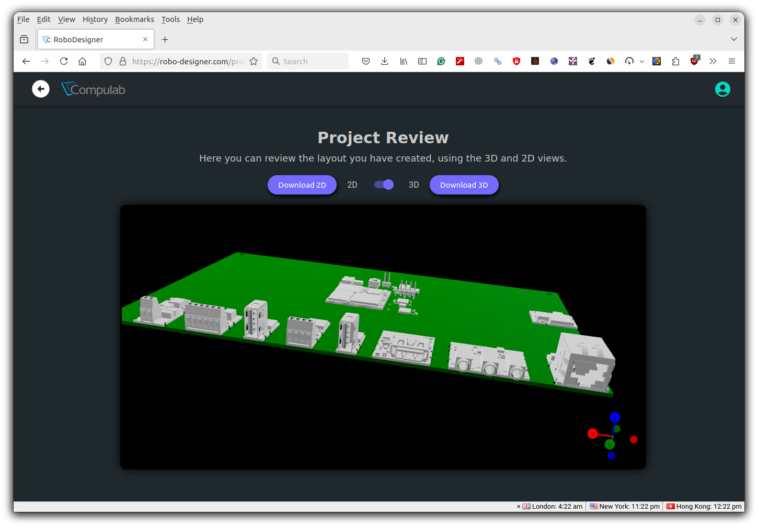

Vous pouvez double-cliquer sur les modules pour les faire placer automatiquement sur la carte, ou les glisser et les déposer là où vous voulez qu’ils soient. Il est également possible d’ajouter des trous de montage et de redimensionner la carte, quelque chose que j’ai fait… encore une fois, le prix est mis à jour car les modules d’E / S sont placés sur le tableau. L’étape suivante consiste à cliquer sur Revoir DXF et 3D pour vérifier les vues 2D ou 3D de la carte et télécharger les fichiers DXF et Step.
Après cela, je clique sur le routage de construction. Il acheminera automatiquement le signal sur la carte et c’est la partie la plus longue du processus qui nécessite plusieurs passes de routage et d’optimisation. Cela a pris environ 15 minutes dans mon cas.

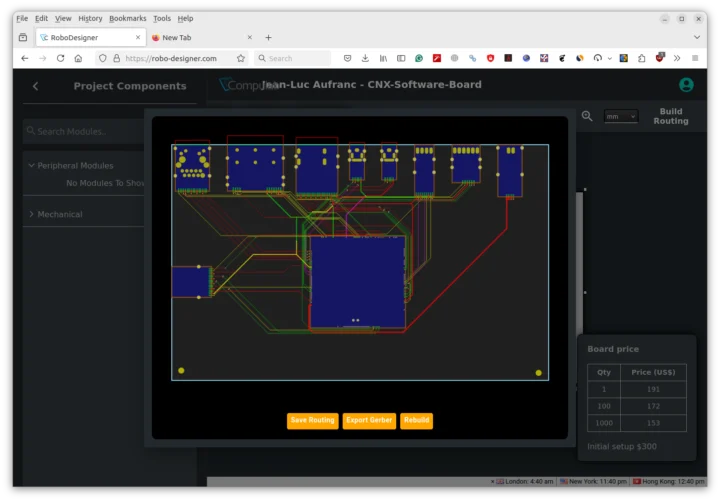

Nous pouvons maintenant cliquer sur Save Routing pour nous assurer que nous n’avons pas besoin de le réviser avant de commander. Rien ne s’est passé lorsque j’ai cliqué sur «Exporter Gerber», donc il y a encore quelques bugs ici et là.
La dernière étape consiste à cliquer sur Ask to Manufacture qui exécutera également le processus de routage si ce n’est pas déjà fait. Vous pouvez commander les premiers prototypes pour les tests (2 recommandés), et ma conception m’aurait coûté 732 $ pour deux planches. Le prix unitaire de la production de masse serait assez inférieur à environ 153 $, et je n’ai pas redimensionné le conseil d’administration, ce qui économiserait quelques dollars supplémentaires. L’assistant demandera de confirmer des détails tels que votre nom et votre adresse avant de terminer le paiement à travers PayPal avec une carte de crédit ou votre solde.
Après les chèques et l’approbation du service d’ingénierie de Compulab, le processus de fabrication de PCB démarre, la carte est assemblée et le SOM est programmé avec le système d’exploitation avant l’expédition au client.
Alors que RoboDesigner ne prend en charge que Compulab NXP IMX8 et (bientôt) IMX9 SOMS, la société prévoit d’étendre la bibliothèque avec Com Express, Nvidia Jetson et ARM SOMS d’autres fabricants. Je suppose que les modules de calcul Raspberry Pi seront éventuellement pris en charge, il offrira donc une alternative plus directe au service d’uptobre.
