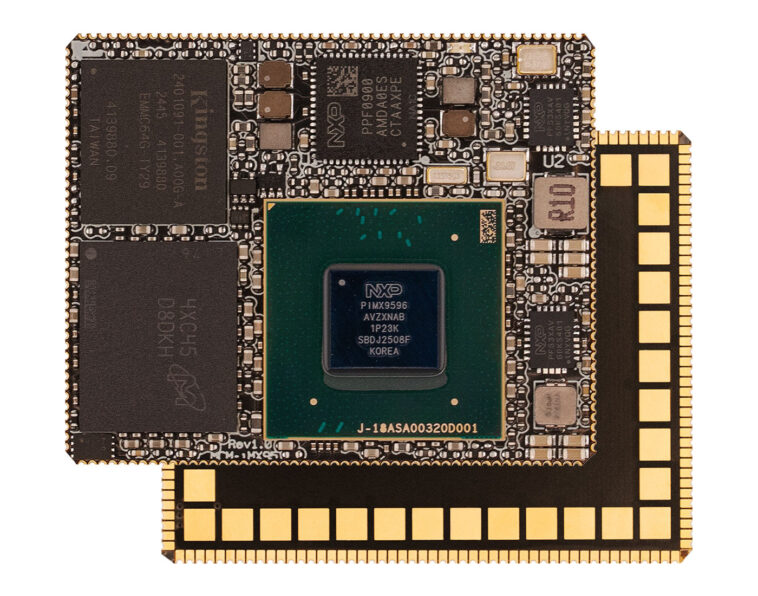

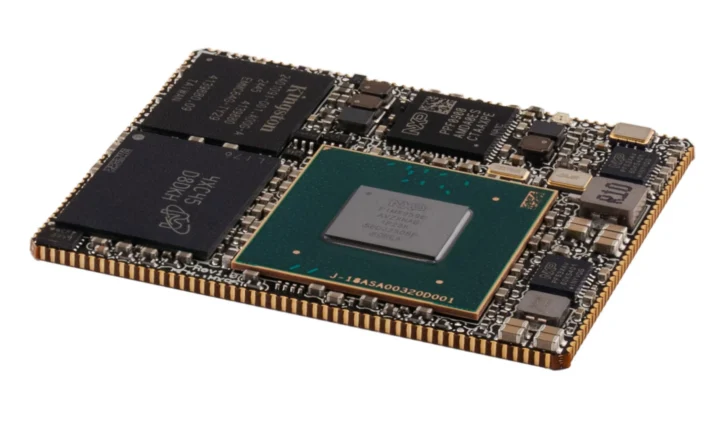

Compulab MCM-IMX95 est un autre système sur module System-on-sur-module NXP I.MX 95, dont le principal argument de vente est proposé en tant que package QFN à souder avec des pads SMD.
Le module AI HEXA-Core Cortex-A55 est expédié avec une mémoire LPDDR5 de 4 Go à 16 Go, 16 Go à 128 Go EMMC Flash, un NXP PF0900 PMIC et un RTC. Toutes les E / O sont exposées via 180 pads SMD QFN, y compris les LVD et les interfaces d’affichage MIPI DSI, deux interfaces de caméra MIPI CSI, deux Gigabit plus un Mac Ethernet de 10 Gbps, deux interfaces PCIE GEN3 X1, et plus encore.
Compulab MCM-IMX95 Spécifications:
- SOC – NXP I.MX 95
- Processeur
- Jusqu’à 6x CORCES CORTEX-A55 ARM @ jusqu’à 1,8 GHz
- CO-PROCORDEURS DE LA REL
- Accélération graphique 2D / 3D
- GPU Mali ARM 3D avec OpenGL ES 3.2, Vulkan 1.2, OpenCL 3.0
- GPU 2D
- Encode vidéo / Decode – 4KP30 H.265 et H.264
- AI / ML – 2 TOPS EIQ NPU NEUTRON
- Processeur
- Mémoire système – 4 Go à 16 Go de RAM LPDDR5
- Stockage – 16 Go à 128 Go EMMC Flash
- 180x pads SMD QFN
- Interfaces d’affichage
- LVD à double canal 24 bits jusqu’à 1920 × 1080
- 4-LANE MIPI DSI jusqu’à 4k30 ou 3840x1440p60
- Support d’écran tactile capacitif via SPI ou I2C
- Interfaces de la caméra – 2x interfaces MIPI CSI à 4 voies
- Audio
- Jusqu’à 5 x i2s / sai)
- S / PDIF RX / TX
- Neworking
- 2x Gigabit Ethernet (RGMII)
- 10 Gbps Ethernet (10 GBE Mac)
- USB – 1x USB 3.0, 1x USB 2.0
- Interfaces à grande vitesse – 2x PCIe Gen3 x1
- Autres I / OS – Jusqu’à 8x UART, 7x I2C, 8x SPI, 5x Can Bus, 2x SD / SDIO, 4x ADC, 4x PWM, 75X GPIO (multiplexé avec d’autres I / OS)
- Débogage – JTAG
- Interfaces d’affichage
- Misc – RTC alimenté par une batterie externe
- Gestion de l’énergie
- Tension d’alimentation – 3,45 V à 5V
- NXP PF0900 PMIC
- Dimensions – 42 x 34 x 3 mm; Ensemble de 180 broches et 0,8 mm Pitch QFN
- Poids – 8 grammes
- Plage de température
- Opération – commercial: 0 à 70 ° C; étendu; -20 à 70 ° C; industriel: -40 à 85 ° C
- Stockage – -40 à 85 ° C
- Humidité relative – opération: 10% à 90%; Stockage: 5% à 95%
- Choc – 50g / 20 ms
- Vibration – 20g / 0 – 600 Hz
- MTTF – plus de 200 000 heures
Compulab prend en charge le projet Yocto, Debian Linux et les RTO avec des BSP et des images prêtes à l’emploi. La société met également en évidence la prise en charge des mises à jour Docker, MS Azure IoT, Node-Red et OTA avec Mender.
Le kit d’évaluation MCM-IMX95 peut aider les ingénieurs à démarrer avec le développement. Il est composé d’un système sur module MCM-IMX95-C1800HM-D8-N64 (8 Go de RAM, 64 Go EMMC Flash), la carte porteuse SB-MCMIMX95, une antenne WiFi, divers câbles et une alimentation 12V. Un LCD LCD LVDS de 7 pouces avec panneau tactile et le modem cellulaire LTE LTE EG25G sont disponibles en tant qu’options. La société fournit un support technique pendant 12 mois et une période d’essai de 45 jours pour le kit, qui peut être remboursé si l’utilisateur constate que le produit ne convient pas à ses besoins.
Lorsque j’ai commencé cet article, j’étais convaincu que ce n’était pas la première soudure NXP I.MX 95 SOM autour, mais les produits concurrents sont proposés avec un connecteur MXM-314 Edge compatible MXM-314 (par exemple, Adlink LEC-IMX95 ou IWAVE IW-RAINBOW-G61M), Board-to-boar FET-MX95XX-C), ou un connecteur de bord SO-DIMM comme trouvé sur la Toradex Verdin MX95. Ce dont nous avons beaucoup sont des modules NXP I.MX 93 NXP 93 avec des conceptions QFN, LGA ou OSM. Adlink travaille sur un module OSM-IMX95, mais c’est au stade préliminaire.
Compulab dit que le prix du volume du module MCM-IMX95 commence à 74 $ et que la disponibilité est garantie au moins jusqu’en 2039. Le kit d’évaluation est vendu pour 345 $. Plus de détails peuvent être trouvés sur la page du produit.
