| Fonctionnalité | Spécification |
| Dimensions de la carte | 12,7 mm x 12,7 mm (0,5 pouces x 0,5 pouces) |
| Consommation d’énergie | 1,5 mA à 3,3 V (consommation ultra faible) |
| Plage de tension d’entrée | 2 V à 5,5 V (prise en charge de plusieurs tensions) |
| Protocole de communication | Interface I2C |
| Type de capteur | Optique (LED rouges et IR) |
| CI primaire | Capteur de fréquence cardiaque/SpO2 MAX30102 |
- Moniteur de fréquence cardiaque et capteur d’oxymètre de pouls dans une solution réfléchissante LED
- Capteur de petite taille hautement intégré – Taille de la carte 12,7 mm x 12,7 mm (0,5 po x 0,5 po)
- Détection de fréquence cardiaque/SpO2 non basée sur la poitrine
- Consommation d’énergie ultra-faible (1,5 mA à une entrée de 3,3 V)
- Niveau de tension d’entrée multiple (2 V à 5,5 V)
- Pilotes de périphérique
- Algorithme gratuit
- Exemple de code source C pour les plates-formes Arduino et mbed
| Appareils de santé portables : | Idéal pour les montres intelligentes, les trackers de fitness et les patchs de surveillance de la santé. |
| Suivi médical : | Convient pour la surveillance continue de la fréquence cardiaque et des niveaux de saturation en oxygène chez les patients. |
| Projets de bricolage : | Utile pour les amateurs et les développeurs créant des solutions personnalisées de surveillance de la santé. |
| Objectifs éducatifs : | Un outil précieux pour en apprendre davantage sur la détection optique et l’instrumentation biomédicale. |

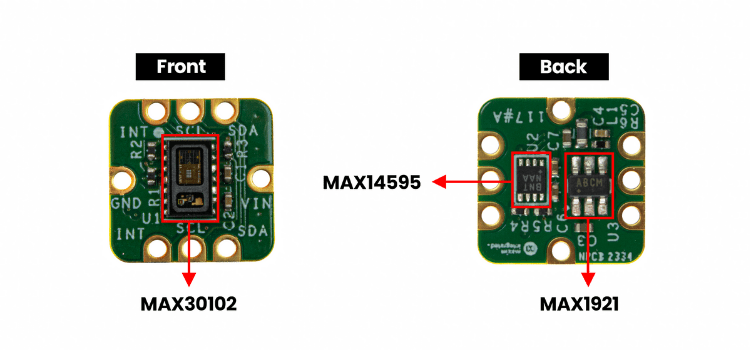

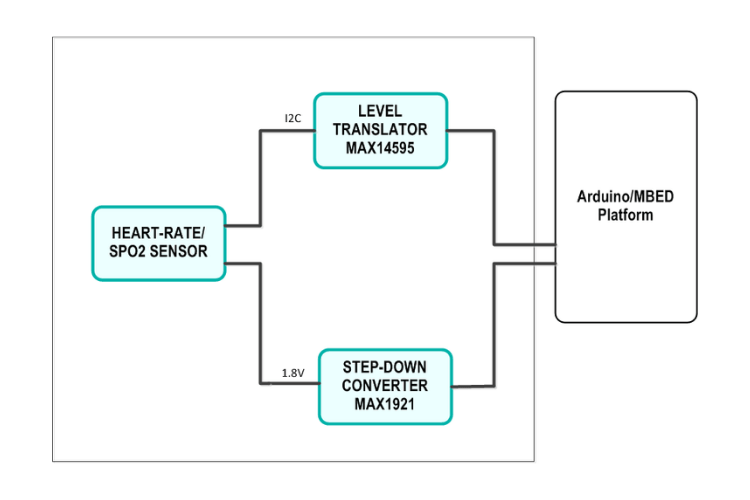

| Composant | Modèle | Fonction |
| Capteur de fréquence cardiaque/SpO2 | MAX30102 | Détection optique avec LED rouges/IR intégrées et photodétecteur |
| Traducteur de niveau | MAX14595 | Changement de niveau de tension pour une compatibilité I2C 3,3 V/5 V |
| Convertisseur abaisseur | MAX1921 | Régulation efficace de la puissance à partir d’une entrée 2 V-5,5 V |

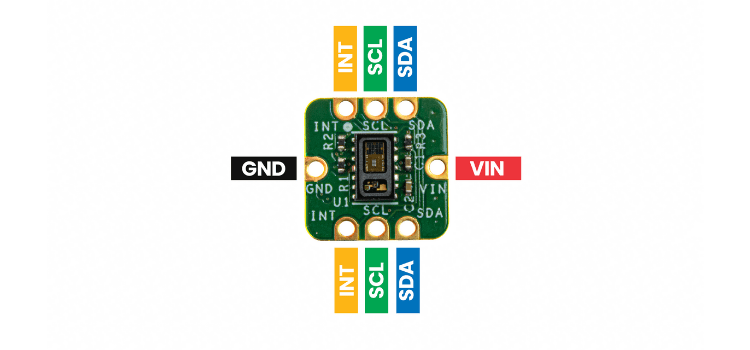

| Nom de la broche | Fonction | Emplacement latéral |
| NIV | Entrée d’alimentation (2 V-5,5 V) | Face 1 et 3 |
| GND | Connexion à la terre | Face 1 et 3 |
| SCL | Ligne d’horloge I2C | Face 2 et 4 |
| SDA | Ligne de données I2C | Face 2 et 4 |
- Nomenclature (BOM)
- CAO PCB (Cadence)
- Paquet de fabrication de PCB
- Disposition des circuits imprimés
- Schématique
- Fichiers Arduino
- Fichiers MB

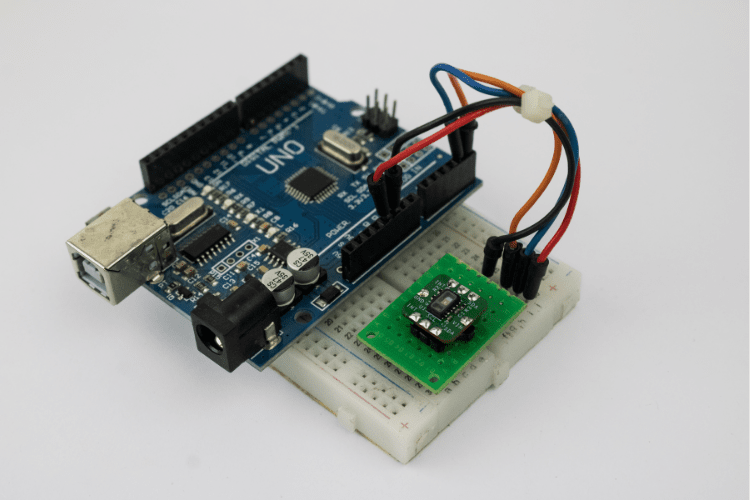

| MAXREFDES117 Broche | Broche Arduino UNO | Fonction |
| NIV | 5V | Alimentation |
| GND | GND | Référence au sol |
| SCL | A5 (SCL) | Ligne d’horloge I2C |
| SDA | A4 (SDA) | Ligne de données I2C |

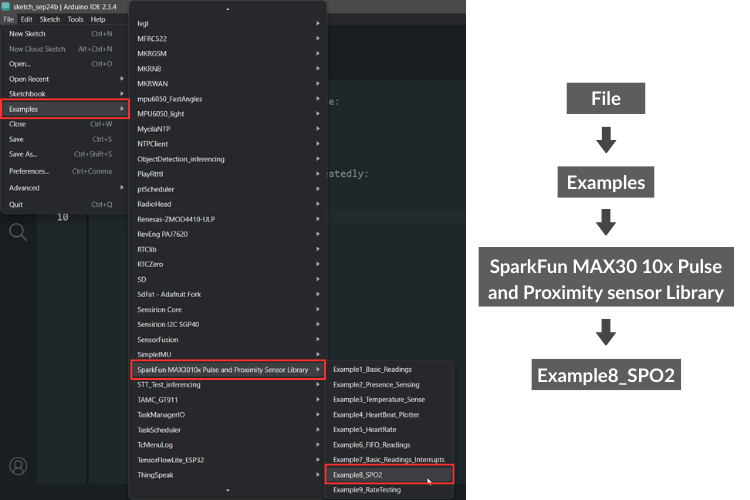

- Utilisez le support logiciel par défaut fourni par le fabricant.
- Utilisez n’importe quelle autre bibliothèque disponible pour le MAX30102 à partir du gestionnaire de bibliothèque Arduino.
Sources de référence
1. https://www.digikey.in/en/products/detail/analog-devices-inc-maxim-integrated/MAXREFDES117/6165562?s=N4IgTCBcDaILYEMAeAnApgMwCZoM4EZ8B2AYhAF0BfIA
2. https://www.analog.com/en/resources/reference-designs/maxrefdes117.html#rd-overview
3. https://www.analog.com/en/products/max1921.html
4. https://www.analog.com/en/products/max30102.html
https://www.analog.com/en/products/max14595.html
