Grace à Projet FlightAware vous pouvez maintenant transformer votre Raspberry Pi en station sol ADS-B de suivi d’avion! Notre kit FlightAware Raspberry Pi peut être installé n’importe où et recevoir des données en temps réel directement des avions dans un rayon de 100 à 300 miles (selon l’antenne).

Chez ModMyPi, nous avons mis au point un kit FlightAware, qui vous permettra de démarrer en un rien de temps! Si vous avez acheté notre kit FlightAware, nous vous recommandons de suivre entièrement notre tutoriel pour la configuration de base ci-dessous. Pour une configuration plus approfondie, veuillez vous référer au Site Web FlightAware et PiAware, ou demandez à nos ingénieurs sur les forums ModMyPi.

Les utilisateurs peuvent diffuser des données ADS-B sur FlightAware et avoir leurs propres données mises en évidence dans les journaux de suivi FlightAware, voir des informations supplémentaires sur l’ADS-B d’ailleurs et recevoir des informations personnalisées statistiques et plus d’informations sur les sites ADS-B dans le monde! En guise de remerciement, FlightAware offre un Compte d’entreprise aux utilisateurs de la communauté qui partagent leurs données!

Notre kit FlightAware est livré complet avec les éléments suivants:

  • Raspberry Pi 3 modèle B
  • Carte Micro SD 16 Go – préinstallée avec PiAware
  • Boîtier Raspberry Pi
  • Source de courant
  • Câble vidéo
  • Câble RJ45
  • Câble d’extension USB M / F
  • Kit dissipateur de chaleur
  • Clavier USB (en option)
  • Filtre SMA passe-bande ADS-B 1090 MHz FlightAware (en option mais recommandé)
  • FlightAware Pro Stick Plus
  • Antenne

Étape 1. Logiciel PiAware

Notre kit de configuration FlightAware est livré avec une pré-image de carte micro-SD de 16 Go avec Logiciel PiAware! Cependant, si vous devez réinstaller le logiciel pour une raison quelconque, les étapes à suivre sont décrites ici. Si vous avez déjà une carte micro SD pré-chargée, passez directement à l’étape 2!

Nous devons d’abord préparer notre carte SD. Pour ce faire, nous utiliserons un logiciel appelé SD Formatter, par SD Association. Si vous n’avez pas encore ce logiciel, vous devrez le télécharger et l’installer.

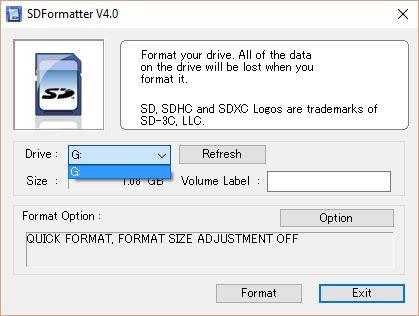

Branchez votre carte SD sur votre ordinateur et chargez le logiciel SD Formatter.

Assurez-vous que la bonne lettre de lecteur pour votre carte SD a été sélectionnée dans la liste déroulante.

Comment suivre un avion avec votre Raspberry Pi

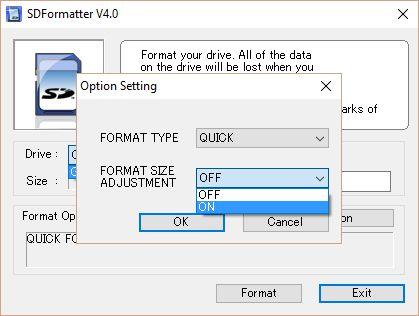

Une fois que vous avez sélectionné la lettre de lecteur, cliquez sur le bouton « Options » et sélectionnez « ON » dans la liste déroulante « FORMAT SIZE ADJUSTMENT ».

1593010808 907 Comment suivre un avion avec votre Raspberry Pi

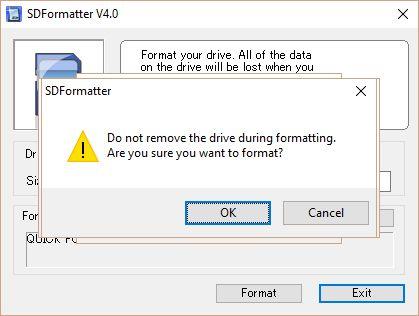

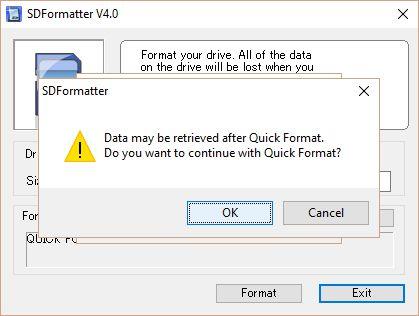

Maintenant, cliquez sur le bouton de formatage et cliquez sur « OK » sur les invites.

1593010808 76 Comment suivre un avion avec votre Raspberry Pi 1593010808 889 Comment suivre un avion avec votre Raspberry Pi

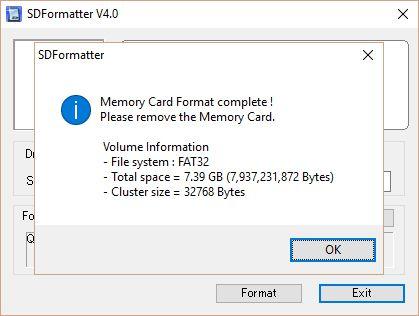

Votre carte SD est maintenant formatée et est prête à y charger le logiciel PiAware.

1593010809 535 Comment suivre un avion avec votre Raspberry Pi

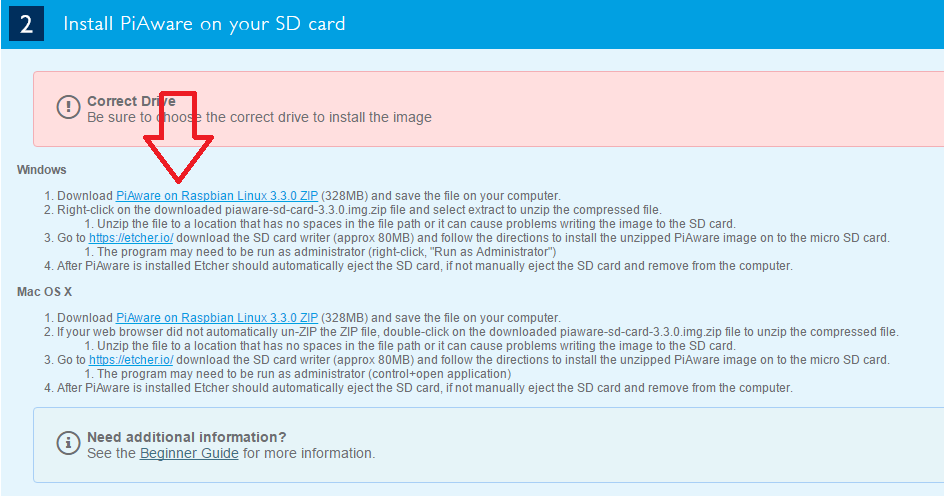

Rendez-vous au Page de construction de FlightAware PiAwareet téléchargez la dernière image:

Comment suivre un avion avec votre Raspberry Pi

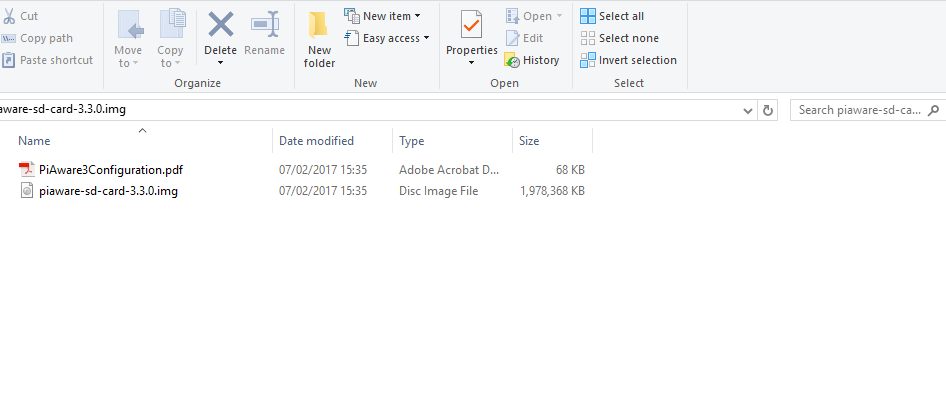

Une fois le téléchargement terminé, vous devrez extraire les fichiers du fichier de téléchargement .zip.

1593010809 331 Comment suivre un avion avec votre Raspberry Pi

Cela vous donnera un fichier .img (image), qui est le système d’exploitation PiAware! Nous sommes maintenant prêts à copier l’image de votre système d’exploitation sur notre carte SD!

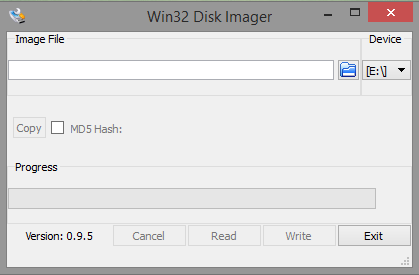

Il y a un autre logiciel dont nous avons besoin pour graver notre image – Imageur de disque Win32. Veuillez le télécharger, l’installer et l’ouvrir:

1593010809 748 Comment suivre un avion avec votre Raspberry Pi

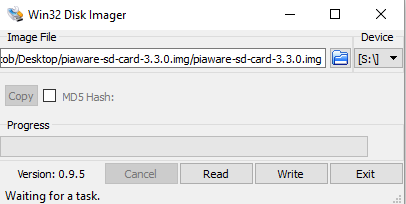

Maintenant, insérez votre carte SD dans votre ordinateur portable / ordinateur et accédez au fichier image PiAware.

1593010809 489 Comment suivre un avion avec votre Raspberry Pi

AVANT D’ÉCRIRE – Veuillez vous assurer que vous avez sélectionné le bon appareil. Win32 récupérera tous les supports amovibles, y compris les SSD. La dernière chose que vous voulez faire est d’écraser le disque dur de votre ordinateur, alors sélectionnez la bonne lettre de lecteur pour votre carte SD!

Lorsque vous êtes satisfait d’avoir la bonne image et le bon appareil, appuyez sur écriture.

Vous recevrez un message d’avertissement pour confirmer que vous êtes heureux de continuer. Appuyez sur oui et l’image sera gravée sur votre carte.

1593010809 1 Comment suivre un avion avec votre Raspberry Pi

C’est tout! Une fois le processus terminé, votre nouvelle image de système d’exploitation est prête à être utilisée. Vous êtes maintenant prêt à connecter ensemble tout votre matériel Raspberry Pi et à obtenir le suivi des avions!

Étape 2. Connexion du matériel!

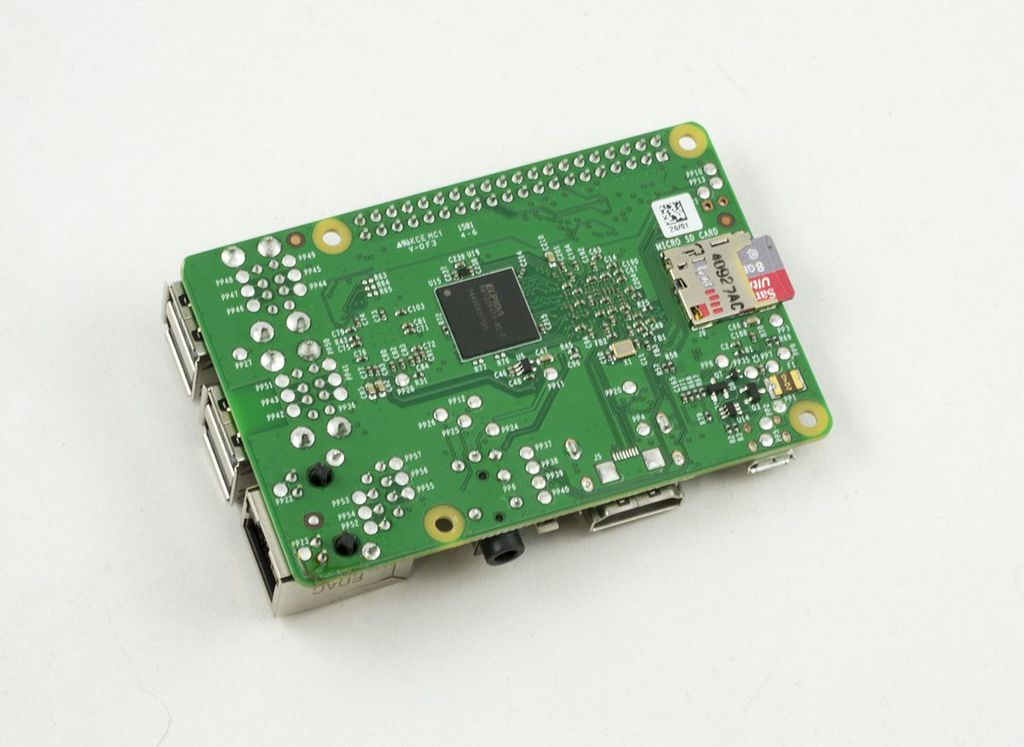

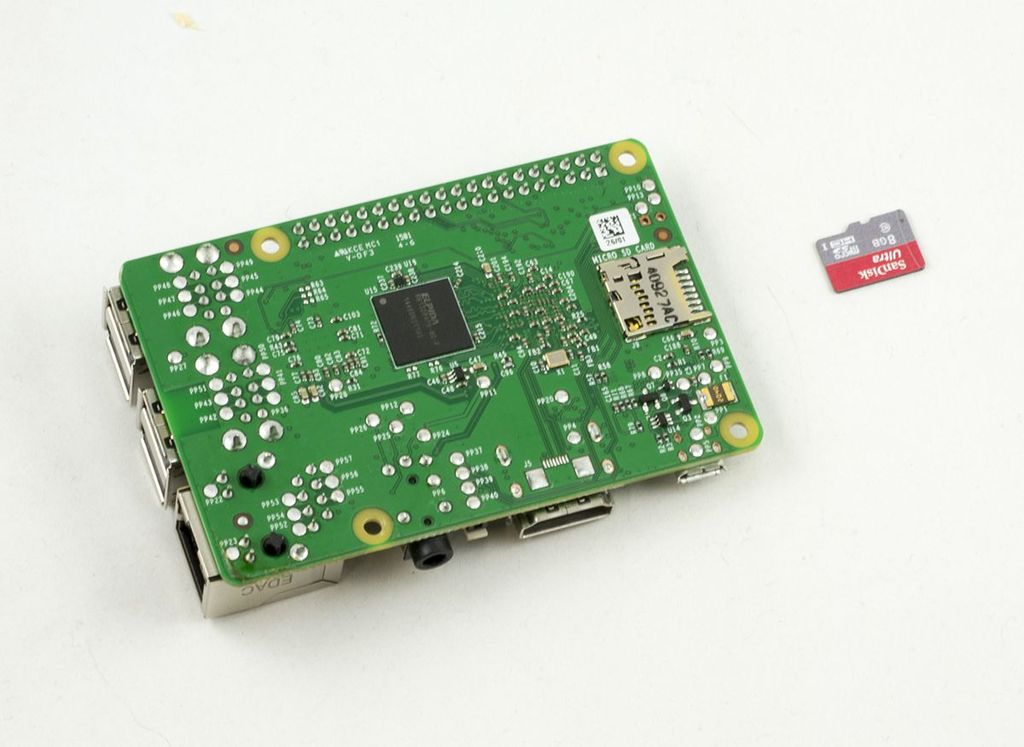

La première étape consiste donc à éjecter en toute sécurité votre carte microSD de votre PC et à insérer la carte micro SD dans la fente dédiée pour carte micro SD du Raspberry Pi. Ceci est situé sur la face inférieure du Pi.

1593010809 952 Comment suivre un avion avec votre Raspberry Pi1593010809 109 Comment suivre un avion avec votre Raspberry Pi

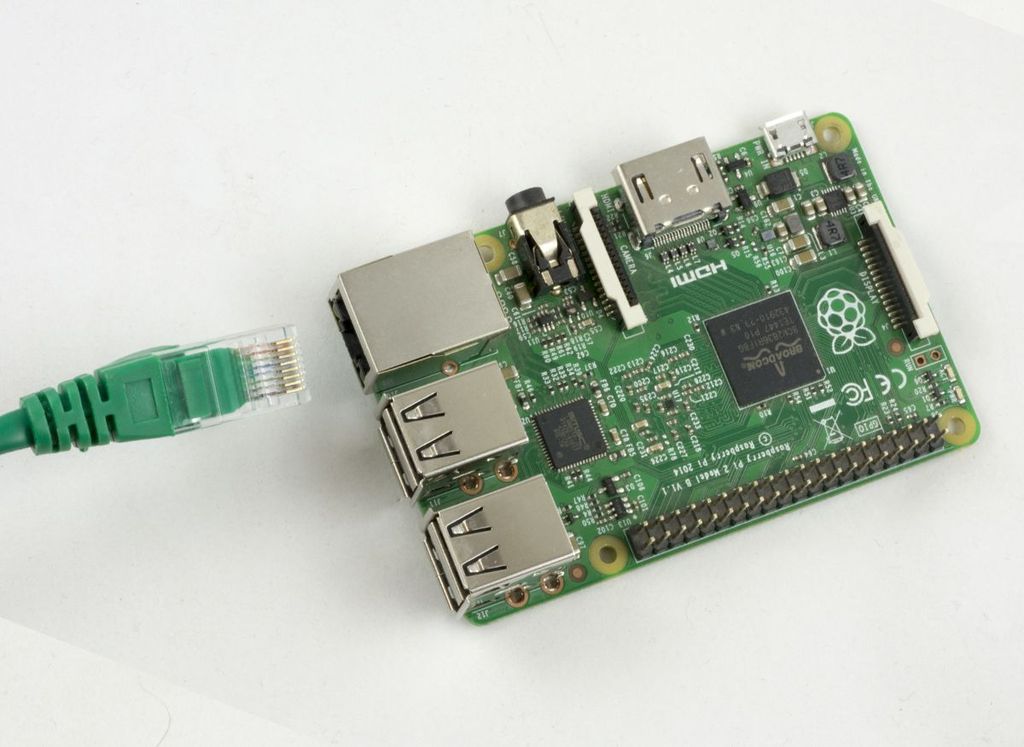

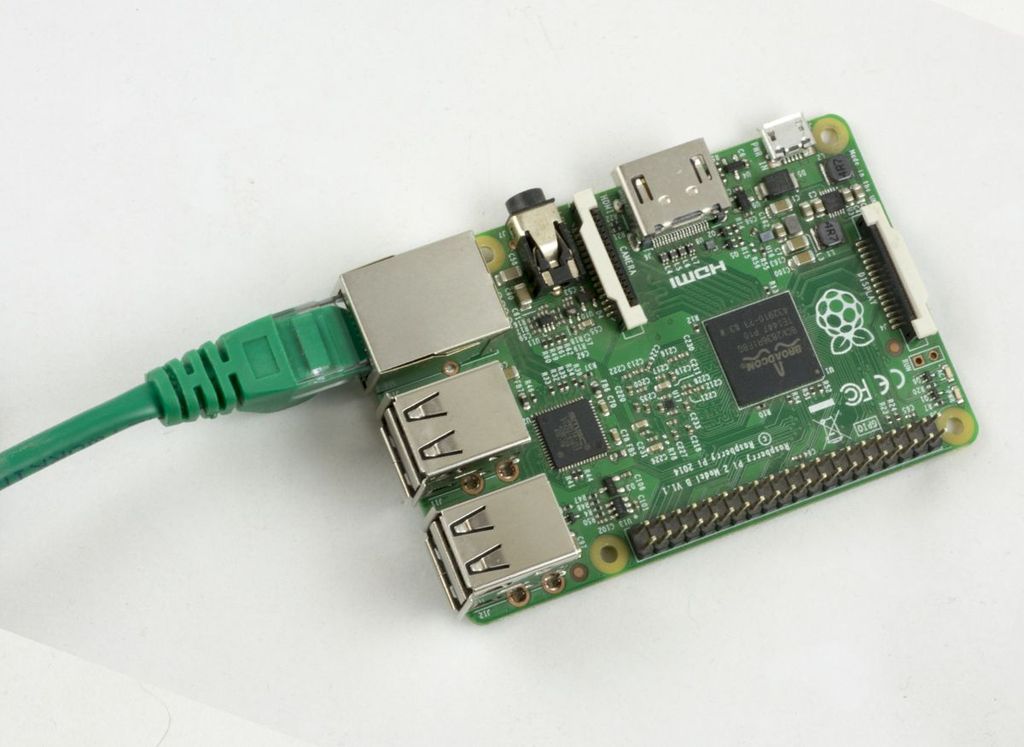

Branchez votre câble Ethernet.

1593010809 962 Comment suivre un avion avec votre Raspberry Pi1593010810 741 Comment suivre un avion avec votre Raspberry Pi

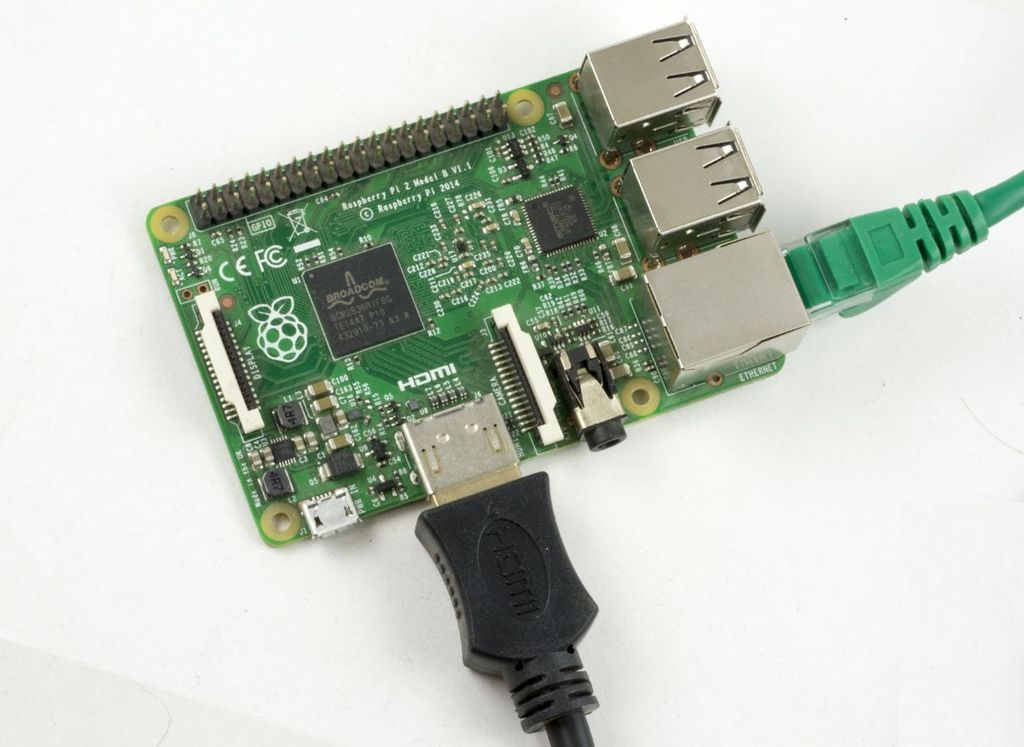

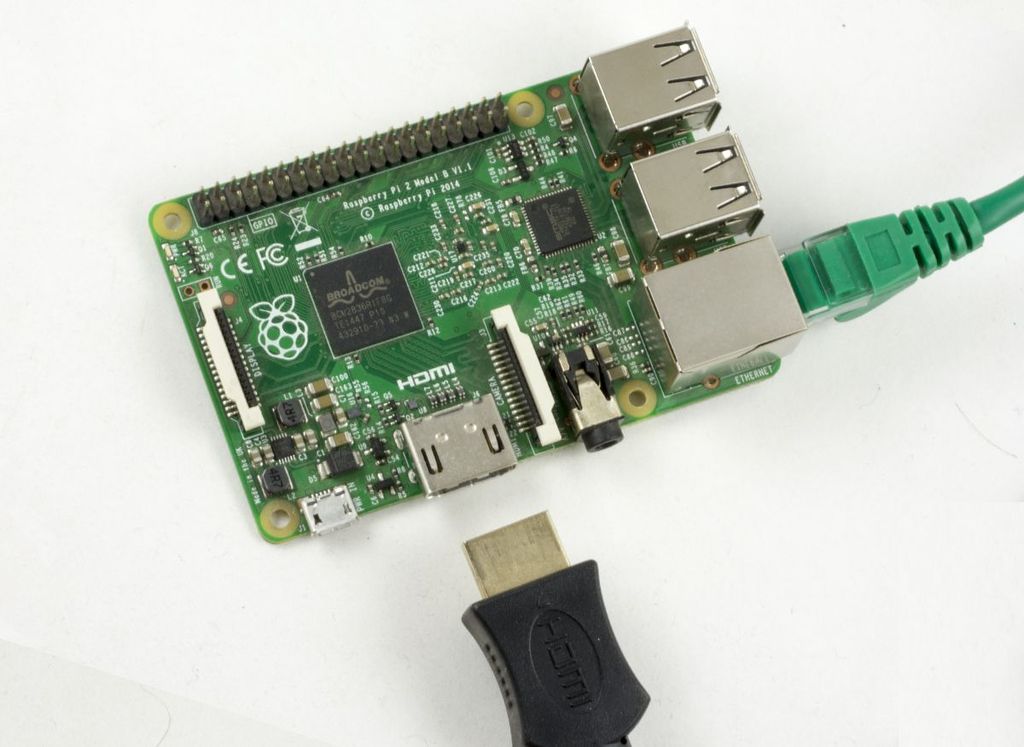

Branchez ensuite votre câble HDMI. L’autre extrémité du câble doit être branchée à votre téléviseur ou moniteur. Si vous utilisez un téléviseur, assurez-vous que la bonne entrée est sélectionnée. Assurez-vous que votre téléviseur / moniteur est allumé.

1593010810 83 Comment suivre un avion avec votre Raspberry Pi1593010810 18 Comment suivre un avion avec votre Raspberry Pi

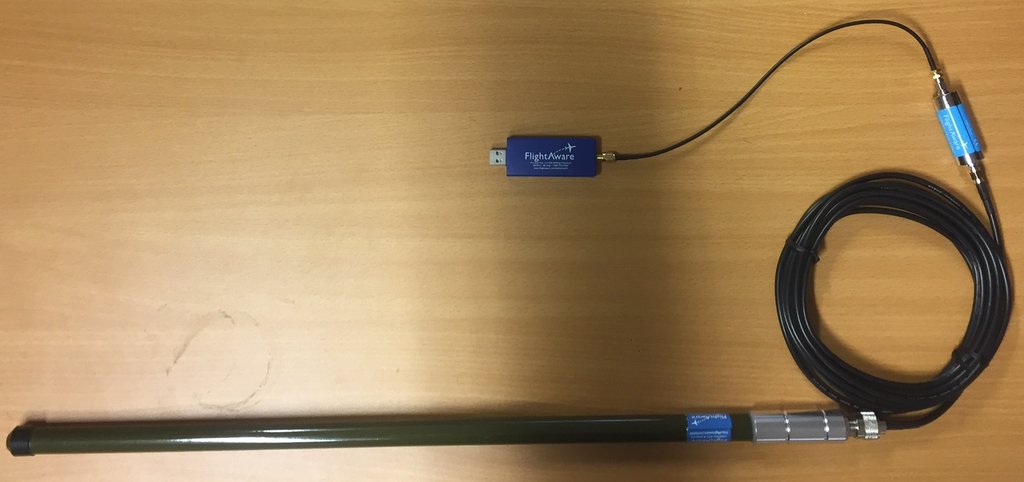

Nous devons maintenant brancher et configurer notre antenne! Il existe plusieurs configurations différentes d’antenne, par exemple interne / externe / avec filtre, etc. Cependant, le principe de base de tout brancher est le même; dans presque tous les cas, cela ira:

Dongle FlightAware >> Câble d’extension >> Filtre >> Câble d’extension >> Antenne

Dans certains scénarios, l’utilisateur n’aura pas besoin d’un filtre, ou voudra omettre l’extension pour filtrer le câble, ou l’antenne peut avoir un câble intégré, etc. Dans ce guide, nous utiliserons un filtre et un grand type N Antenne conçue pour un usage externe. Alors branchez le tout ensemble selon votre configuration:

1593010810 186 Comment suivre un avion avec votre Raspberry Pi

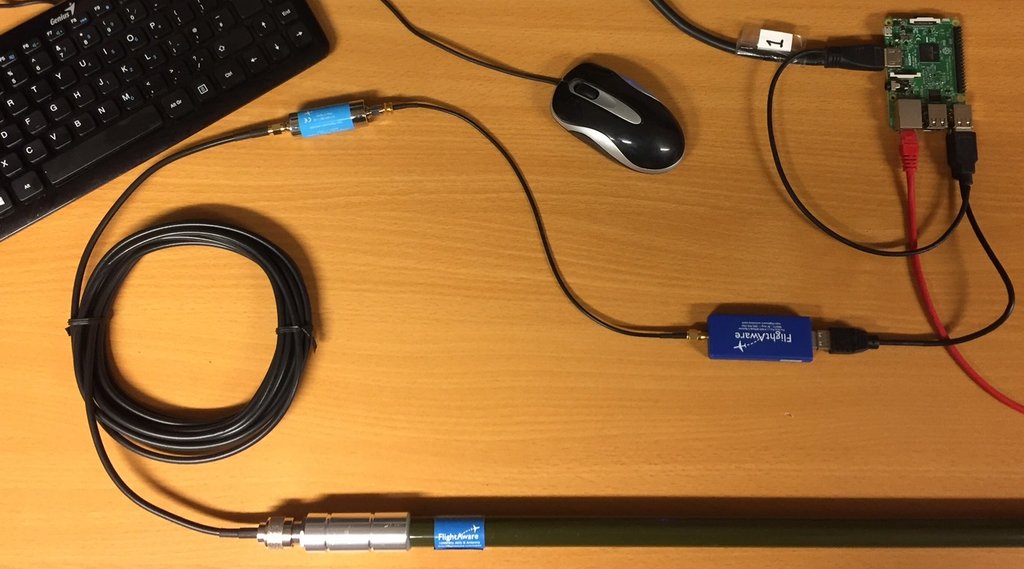

Enfin, nous pouvons brancher notre clavier et notre souris (si vous en avez besoin – si vous vous connectez via SSH, voir la note à la fin **). Le dongle FlightAware est assez grand, vous trouverez donc probablement que vous devez utiliser un câble d’extension USB pour accéder aux prises USB restantes.

1593010810 778 Comment suivre un avion avec votre Raspberry Pi

Une fois que vous avez vérifié que tout a été correctement connecté, il est temps de brancher votre alimentation micro usb. Le bloc d’alimentation étant branché, mettez-le sous tension.

1593010810 780 Comment suivre un avion avec votre Raspberry Pi

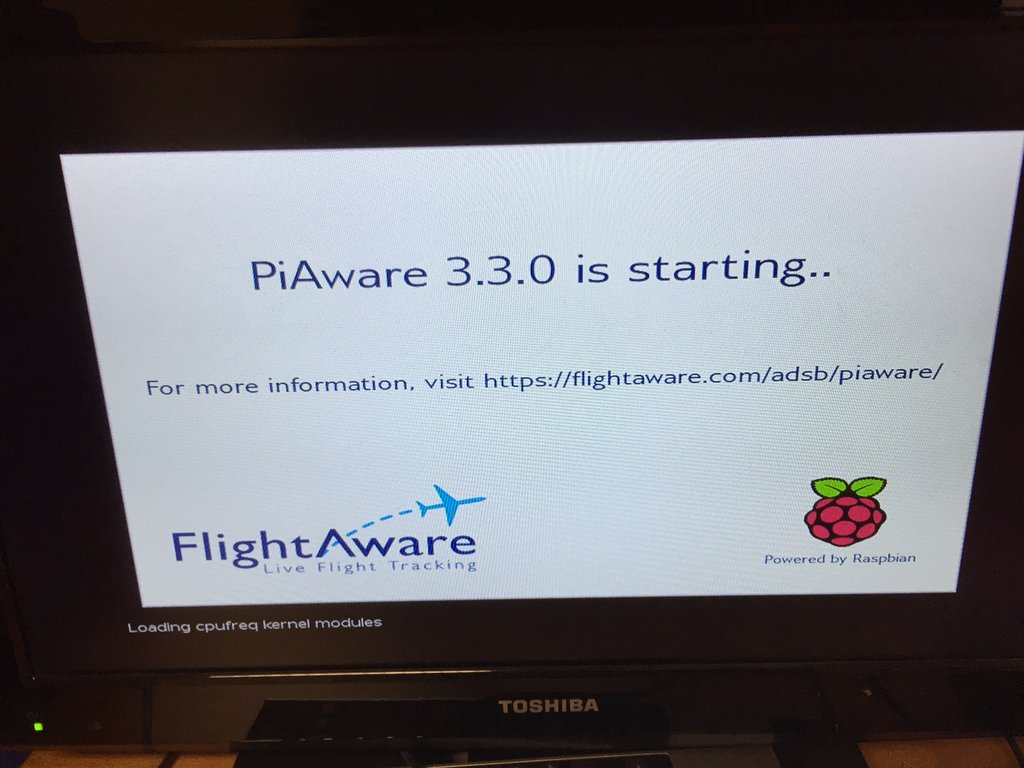

PiAware démarrera alors et vous serez récompensé par le splash suivant. Si vous utilisez PiAware chargé au-dessus d’une image Raspian, veuillez consulter ci-dessous les instructions de configuration alternatives.

1593010811 946 Comment suivre un avion avec votre Raspberry Pi

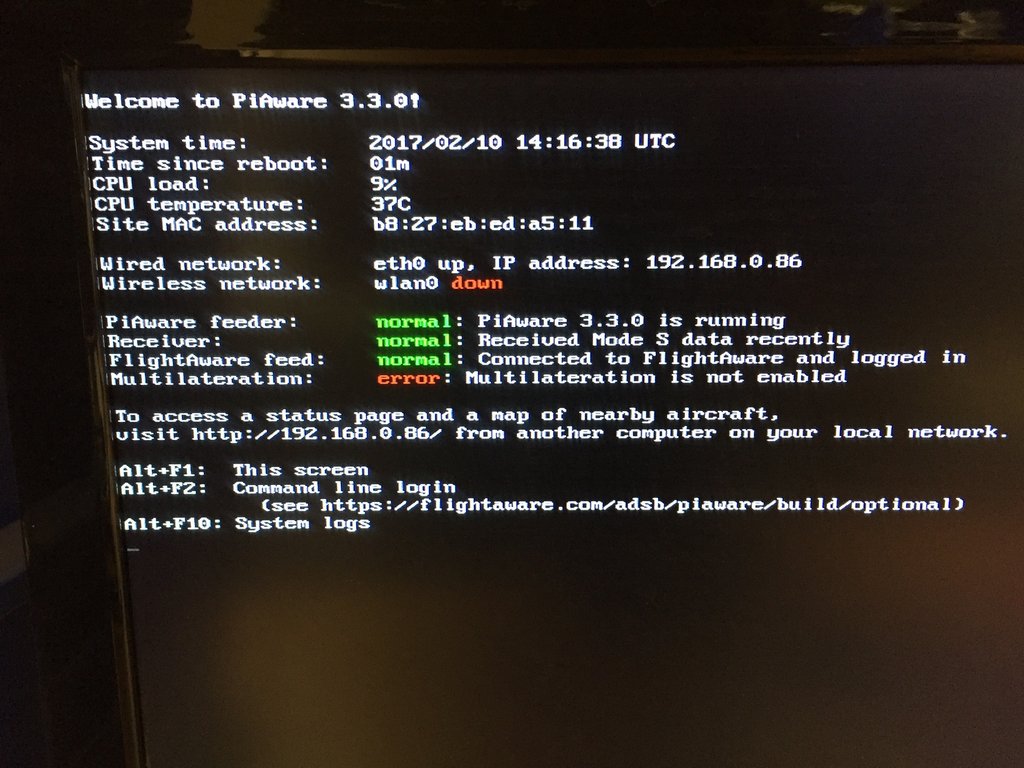

Cela prendra quelques minutes, mais une fois démarré correctement, vous obtiendrez l’écran d’état suivant. Tant que tout se connecte correctement, vous serez accueilli avec:

  • Chargeur PiAware – normal
  • Récepteur – normal
  • Flux FlightAware – normal

À moins qu’il ne soit configuré, la multilatération affichera « erreur ».

Depuis cet écran, vous voulez saisir l’adresse IP de votre Pi, dans ce cas, c’est 192.168.0.86

1593010811 355 Comment suivre un avion avec votre Raspberry Pi

Maintenant, sautez sur un PC / ordinateur portable à proximité qui est sur le même réseau que votre Pi et entrez cette IP dans un navigateur pour vous connecter à votre Pi:

1593010811 862 Comment suivre un avion avec votre Raspberry Pi

Pour commencer à visualiser les avions, cliquez sur « aller sur la carte »! Comme c’est incroyable!

1593010811 889 Comment suivre un avion avec votre Raspberry Pi

C’est tout – Votre Pi est maintenant configuré et suit tous les avions à proximité. Vous pouvez ensuite vous diriger vers FlightAware et commencez à partager vos données. Une fois réclamé, vous devrez redémarrer votre Pi et attendre un peu – cela peut prendre environ 30 minutes pour que vos données s’affichent!

1593010812 283 Comment suivre un avion avec votre Raspberry Pi

Vous pouvez ensuite modifier votre PiAware à distance, ou avoir un violon avec des paramètres plus avancés.

PiAware sur Raspian

Si vous souhaitez utiliser votre Pi pour d’autres tâches (pas seulement le suivi des avions!), Il est possible de installer PiAware au-dessus d’une image Raspian préexistante. Si c’est l’option que vous avez choisie, voici quelques étapes supplémentaires pour commencer!

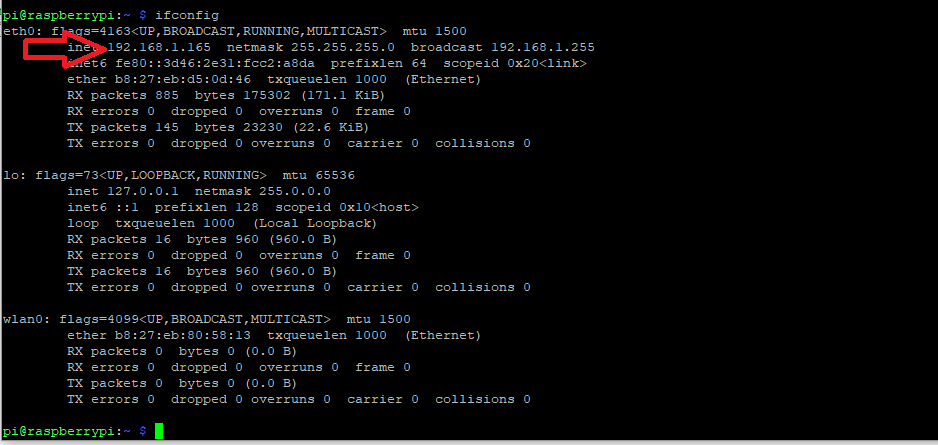

Démarrez votre Pi, assurez-vous qu’il est connecté à Internet et à votre réseau local, puis dirigez-vous vers la ligne de commande. La première étape consiste à récupérer l’adresse IP de votre Pi à l’aide de la commande ifconfig, dans ce cas, notre adresse IP est 192.168.1.165:

1593010812 886 Comment suivre un avion avec votre Raspberry Pi

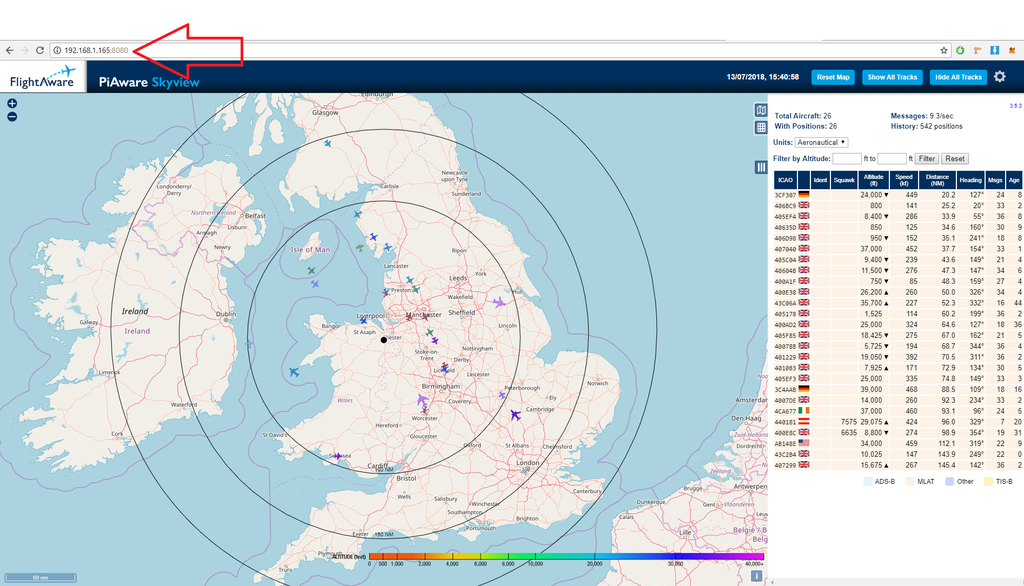

Maintenant, sautez sur un PC / ordinateur portable à proximité qui est sur le même réseau que votre Pi et entrez cette IP en vous assurant d’entrer l’emplacement du port 8080 dans un navigateur, pour vous connecter à votre Pi. Dans ce cas, l’adresse IP complète et le port seront 192.168.1.165:8080

Vous devez avoir un récepteur ADS-B branché pour que cela fonctionne.

1593010812 208 Comment suivre un avion avec votre Raspberry Pi

Utilisez ce lien pour la configuration optionnelle / avancée de PiAware et des informations sur la configuration du WiFi et le Les paramètres de configuration avancés peuvent être consultés ici.

** Connexion via SSH

SSH est désactivé par défaut sur les dernières versions de Jessie (sur lesquelles PiAware est basé). Si vous essayez de vous connecter à distance à votre système PiAware, vous devez d’abord activer SSH. Cela peut être fait à partir du menu de configuration du raspberry pi (1.) ou via la carte SD (2.)

(1.) Pour accéder à la ligne de commande à partir de l’interface utilisateur PiAware ci-dessus, appuyez sur ALT + F2 et utilisez la connexion:

nom d’utilisateur: pi

mot de passe: flightaware

Affichez ensuite le menu de configuration du Raspberry Pi

sudo raspi-config

Et allez à 5: Options d’interface et 2: SSH, et activez-le.

Si vous activez SSH, nous vous recommandons également de modifier le mot de passe par défaut, en utilisant à nouveau le menu de configuration du Raspberry Pi et en choisissant l’option 2: Modifier le mot de passe utilisateur

Pour revenir à l’écran PiAware par défaut, appuyez simplement sur ALT + F1

(2.) Vous pouvez également activer SSH en ajoutant un fichier SSH au répertoire de démarrage de votre carte SD PiAware.

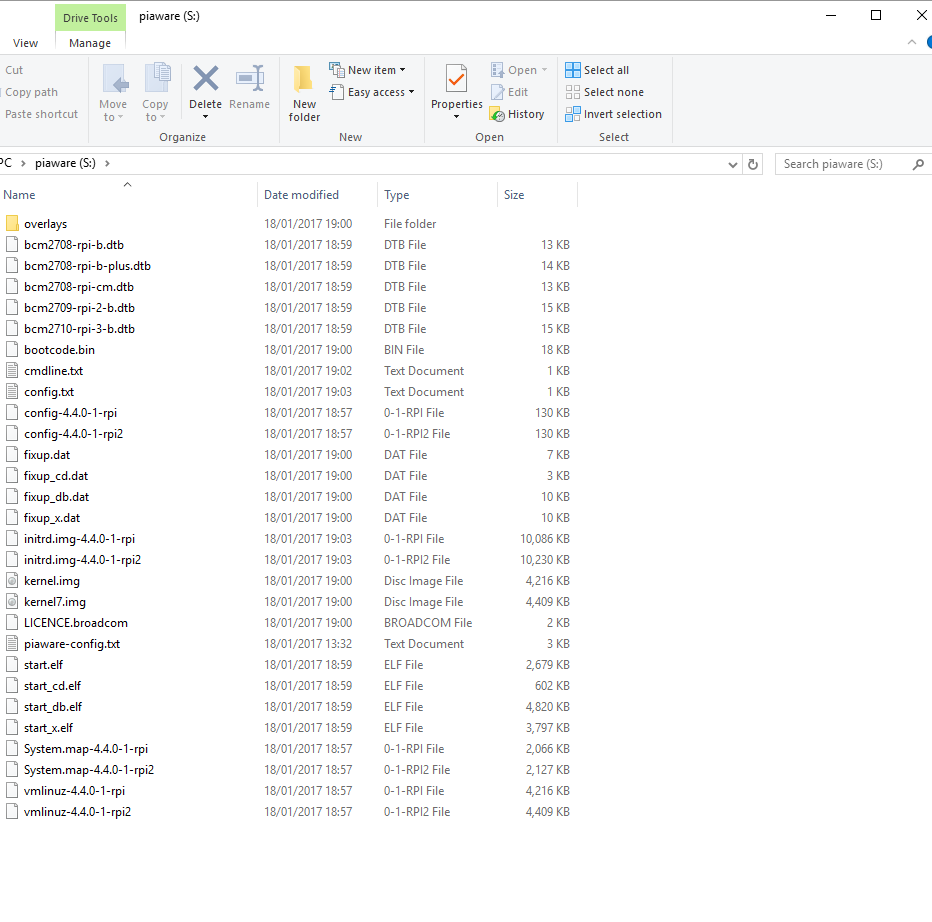

La partition de démarrage sur un Pi doit être accessible à partir de n’importe quelle machine dotée d’un lecteur de carte SD, sous Windows, Mac ou Linux.

1593010812 472 Comment suivre un avion avec votre Raspberry Pi

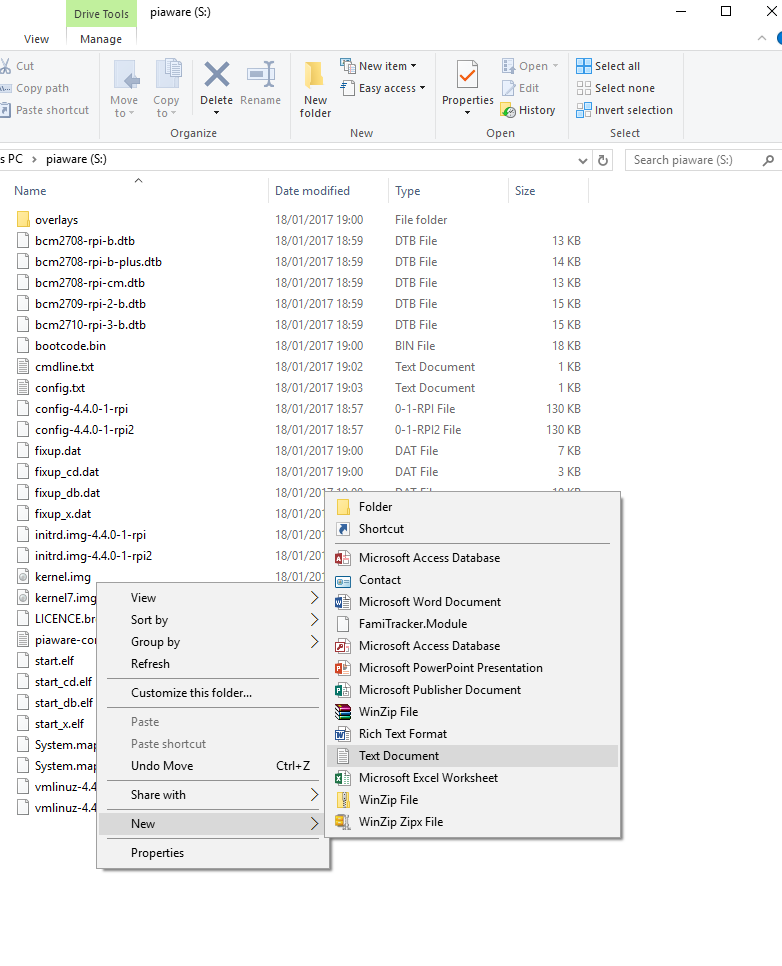

Si vous souhaitez activer SSH, il vous suffit de placer un fichier appelé ssh dans ce répertoire. Le contenu du fichier n’a pas d’importance: il peut contenir n’importe quel texte que vous aimez, ou même rien du tout. Lorsque le Pi démarre, il recherche ce fichier; s’il le trouve, il active SSH puis supprime le fichier.

1593010812 486 Comment suivre un avion avec votre Raspberry Pi

1593010812 228 Comment suivre un avion avec votre Raspberry Pi

Lorsque vous démarrez votre appareil PiAware, vous devriez alors pouvoir y accéder via SSH sans avoir à modifier les paramètres dans le menu de configuration!
