Comment remplacer le câble de la caméra Raspberry Pi

29/08/2013

Le module de caméra Raspberry Pi est entièrement assemblé avec un câble plat de 150 mm à 15 voies qui se branche directement dans le port CSI du Raspberry Pi. Malheureusement, le câble inclus est assez fragile et peut se casser s’il est tordu ou plié trop loin.

Mais ne vous inquiétez pas, tout n’est pas perdu si ce câble se casse! Des câbles de remplacement pour carte de caméra Raspberry Pi sont disponibles chez ModMyPi, et il est très facile de les remplacer!

Ce tutoriel vous montrera comment remplacer le câble de la carte de la caméra Raspberry Pi!

Étape 1.

Posez votre appareil photo Raspberry Pi face vers le bas sur une surface appropriée, de préférence quelque chose de doux qui ne va pas rayer ou endommager l’objectif de l’appareil photo!

blank

Étape 2.

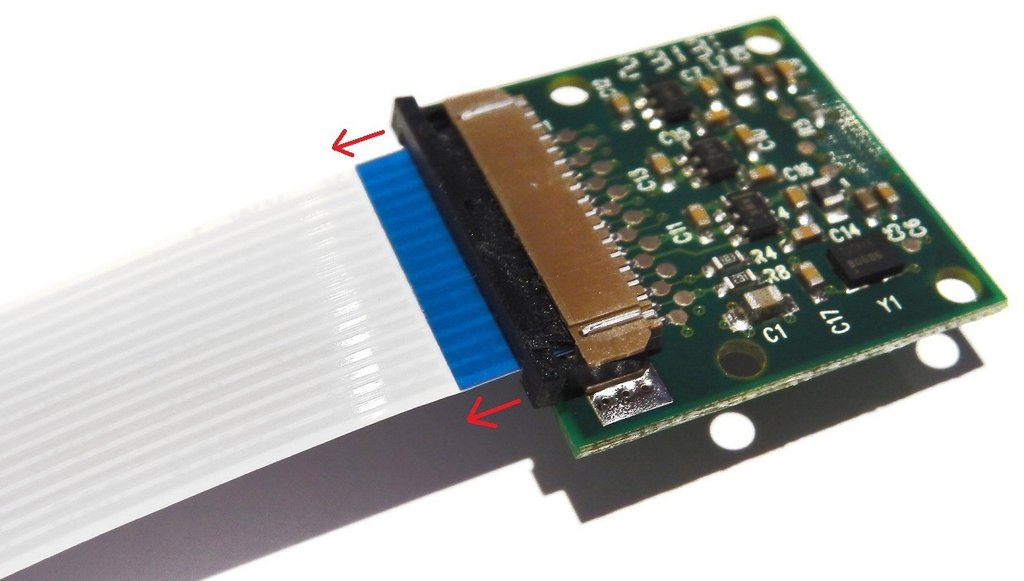

Le connecteur noir est simplement un ajustement push / pull. Pour désengager le câble, tirez les deux coins du connecteur noir vers le bas, loin de la carte de la caméra – voir l’image ci-dessous. Il se déclipsera à environ 3 mm, assurez-vous de ne pas le retirer! Si vous rencontrez des difficultés, essayez de retirer un coin du connecteur à la fois.

blank

Étape 3.

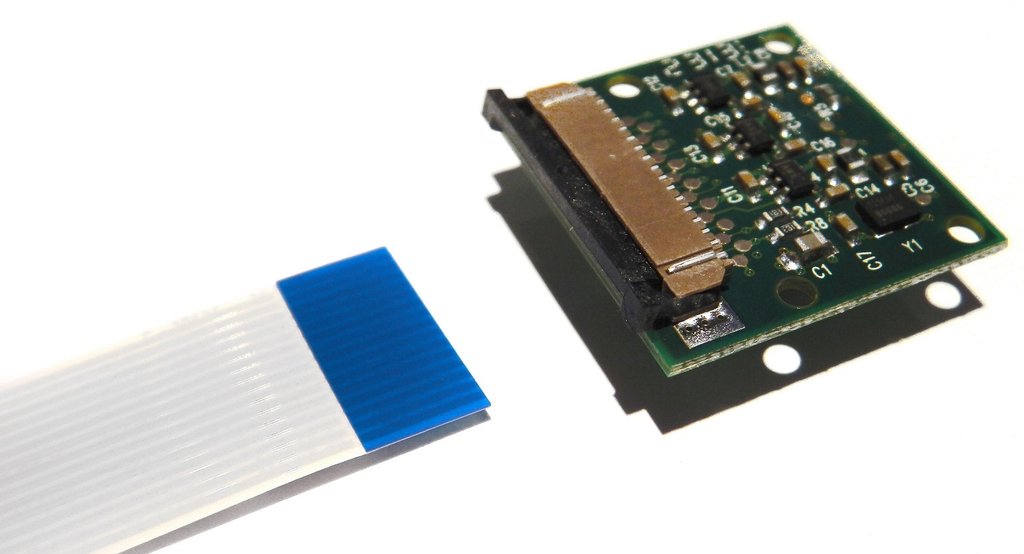

Une fois le connecteur désengagé de la carte de la caméra Raspberry Pi, le câble glissera simplement!

blank

Étape 4.

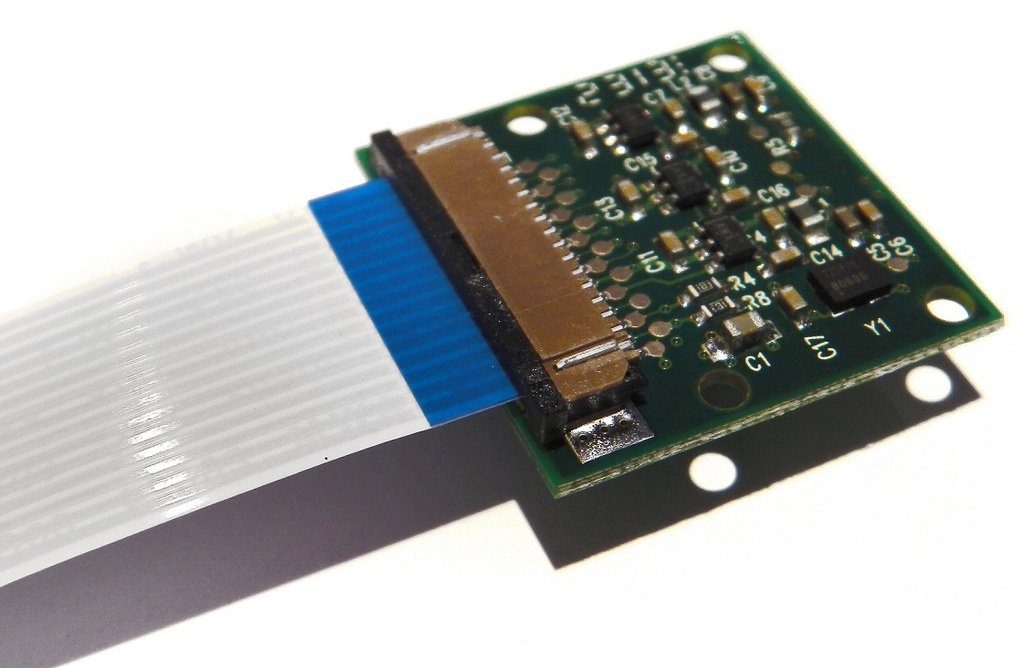

Revenez simplement sur vos pas! Prenez votre nouveau câble et insérez-le dans le connecteur – assurez-vous que les connecteurs métalliques sont orientés correctement, voir les images ci-dessus pour des éclaircissements. Repoussez ensuite le connecteur noir dans sa position verrouillée!

Voilà – nous avons maintenant changé le câble de la caméra Raspberry Pi avec un câble de remplacement 🙂
