Comment optimiser la gestion des câbles dans les robots basés sur Raspberry Pi ?

On connaît tous ce moment : on ouvre un robot Raspberry Pi six mois après l’avoir assemblé pour déboguer un problème, et on découvre un nid de câbles si dense qu’on ne sait plus où quoi que ce soit commence ni où ça finit. Frustrant, chronophage, et franchement humiliant quand deux heures de débogage se concluent par un connecteur Dupont desserré enfoui sous une pelote de fils de liaison.

Le câblage, ce n’est pas la partie glamour du projet. Mais c’est souvent ce qui distingue un robot qui dure de celui qui finit sur une étagère.

Pourquoi ça compte vraiment

On a tendance à traiter le câblage comme un détail qu’on règlera plus tard. En robotique, c’est une erreur qui coûte cher.

• Contraintes mécaniques : Des câbles en vrac vibrent contre les moteurs et frottent sur les bords du châssis, usant l’isolation au fil du temps et créant des contacts intermittents quasi impossibles à localiser.
• Durabilité : Chaque articulation, roue et servo ajoute des sollicitations mécaniques qu’un faisceau mal tenu ne supportera pas longtemps.
• Maintenabilité : Un câblage ordonné permet de remplacer un capteur, mettre à jour le firmware ou diagnostiquer une panne en quelques minutes. Un câblage négligé, ça implique de tout démonter pour retrouver quel fil mène au GPIO 17.

Planifier avant de construire

C’est une évidence que la plupart des gens ignorent. Avant d’installer le moindre fil, faites une ébauche de l’emplacement de chaque composant sur le robot : moteurs, capteurs, distribution de l’alimentation, le Pi lui-même, et réfléchissez aux chemins que vont emprunter les câbles entre eux.

Posez-vous ces questions :

• Quels câbles devront être flexibles (articulations, plateformes rotatives) ?
• Lesquels resteront fixes ?
• Quelle longueur de mou faut-il prévoir sur chaque connexion pour que le mouvement ne crée pas de tension ?

Planifier, c’est aussi choisir les bonnes longueurs de fil dès le départ. Trop long, ça encombre ; trop court, ça tire. Un centimètre de mou prévu à un pivot peut vous éviter une connexion cassée trois semaines après le lancement du projet.

Choisir les bons câbles

Tous les fils ne se valent pas, surtout dans un robot.

Toronné ou rigide ?

Le fil rigide convient aux connexions statiques, mais il fatigue et se fissure à la flexion. Pour toute partie mobile du robot, monture pan-tilt, bras articulé, train de roues, il faut du fil toronné. Il encaisse bien mieux les cycles de flexion répétés.

La section, ça compte

Les broches GPIO du Raspberry Pi travaillent en signal et n’ont pas besoin de grand-chose. En revanche, les drivers moteur, les servos et les rails d’alimentation peuvent nécessiter du fil en 20 ou 22 AWG pour transporter le courant sans chute de tension. Choisissez vos sections délibérément, pas en fonction de ce qui traîne dans votre kit Arduino.

Si votre projet dépasse le stade du prototype, des solutions professionnelles valent le coup. S’approvisionner auprès d’un fournisseur de faisceaux de câbles vous évite bien des galères : des fils pré-coupés, dénudés et même sertis font largement mieux que la méthode connecteur Dupont maison, surtout après s’être brûlé une ou deux fois avec un sertissage raté.

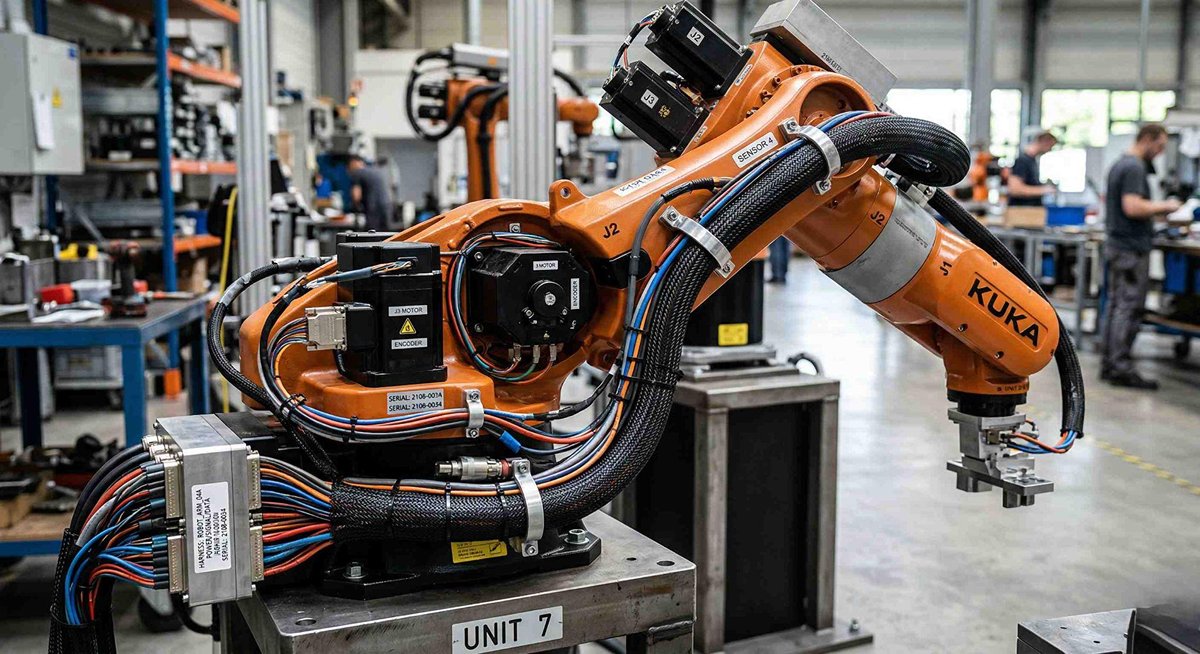

Cheminer, fixer et maintenir l’ordre

Une fois les bons fils choisis, la façon de les passer dans le châssis fait toute la différence. Quelques réflexes qui portent leurs fruits :

• Suivez les chemins naturels : Longez les bords intérieurs du châssis plutôt que de traverser l’espace ouvert. Vos câbles sont mieux protégés et le centre du robot reste dégagé.
• Regroupez avec intention : Rassemblez les fils par fonction : puissance et signaux ensemble, lignes capteurs ensemble. Ça facilite énormément le tracé des connexions quand quelque chose ne va pas.
• Utilisez les bonnes fixations : Les serre-câbles sont vos amis, mais ne les serrez pas trop : ça pince l’isolation. Les clips adhésifs conviennent bien pour les parcours sur surfaces planes. La gaine spiralée est idéale pour les faisceaux qui doivent rester flexibles, entre le châssis et un bras mobile par exemple.
• Étiquetez tout : Dix secondes posées sur un bout de ruban adhésif avec un marqueur, et vous économisez une heure plus tard. Les manchons thermorétractables avec inscription sont plus propres si vous préférez quelque chose de permanent.

Les connecteurs font ou défont la fiabilité

Les connecteurs enfichables sont plus faciles à changer, les connexions soudées résistent mieux aux vibrations. Le bon choix dépend de votre construction.

1. Connexions définitives : Soudez et protégez avec de la gaine thermorétractable sur tout ce dont vous êtes sûr.
2. Composants modulaires : Utilisez des connecteurs de qualité pour tout ce que vous pourrez vouloir remplacer en cours de développement (capteurs, modules, cartes d’extension).

Les connecteurs JST sont très répandus dans les petits robots et offrent une bonne capacité en courant pour leur taille. Le Dupont convient au prototypage, mais peut se desserrer sous vibrations. Les connecteurs Molex sont plus robustes et stables quand l’espace le permet.

Pour des projets plus complexes, faire appel à un service d’assemblage de câbles pour robot garantit un travail de connectique propre et fiable : connecteurs terminés, testés et prêts à installer. C’est particulièrement utile quand le nombre de conducteurs augmente ou que l’environnement impose des contraintes spécifiques.

Les spécificités du Raspberry Pi

Le connecteur GPIO 40 broches du Pi peut vite devenir un champ de mines dans un espace réduit. Une carte breakout type T-Cobbler associée à un câble nappe permet de relier proprement toutes ces broches à une breadboard ou un PCB personnalisé, sans le fatras de fils individuels piqués directement dans le connecteur. C’est l’une des améliorations les plus simples qu’on puisse faire sur un robot à base de Pi.

L’autre point de vigilance, c’est la gestion de l’alimentation. Le Pi est sensible aux variations de tension, et des connexions d’alimentation trop fines combinées à des moteurs peuvent provoquer des brownouts qui réinitialisent ou corrompent la carte. Un câblage d’alimentation dédié, des condensateurs de découplage autour du Pi, et dans la mesure du possible une séparation entre l’alimentation des moteurs et celle de la logique contribuent tous à un système plus stable.

En résumé

La gestion du câblage dans un robot Raspberry Pi, ce n’est pas qu’une question d’esthétique, même si c’est un heureux effet secondaire. C’est une question de fiabilité, de facilité d’entretien, et de capacité à encaisser la réalité mécanique d’une machine en mouvement. Planifiez en amont, choisissez les bons matériaux, cheminez les fils avec intention, fixez tout solidement et étiquetez au fur et à mesure.

Ce ne sont pas les robots avec le code le plus sophistiqué ou les capteurs les plus pointus qui résistent au temps. Ce sont ceux où quelqu’un a pris le soin de réfléchir aux détails, y compris aux fils qui maintiennent l’ensemble.
