Ça arrive à presque tous les débutants sur Raspberry Pi, souvent au même moment. Vous venez de passer une heure à suivre un tutoriel à la lettre, vous démarrez, et rien ne se passe. Vous balayez la breadboard du regard, et là : un fouillis de fils de liaison partant dans tous les sens, deux ou trois qui se touchent à peine, et vous n’avez plus la moindre idée de ce qui est branché où.
Un câblage bâclé n’est pas qu’un problème esthétique. Il génère de vraies pannes : courts-circuits, connexions qui lâchent, heures de débogage qu’un minimum de planification en amont aurait facilement évitées. La bonne nouvelle ? Nul besoin d’être ingénieur électricien pour s’y retrouver. Quelques réflexes suffisent, et ils s’acquièrent très vite.
Commencer par un plan avant de toucher le moindre fil
Ça paraît évident, et pourtant la plupart des débutants sautent cette étape. Dessinez votre circuit avant de brancher quoi que ce soit, même grossièrement sur une feuille.
- Repérez les broches GPIO que vous allez utiliser.
- Notez les tensions en jeu.
- Identifiez quels composants sont connectés à quels autres.
Essayer de reconstituer tout ça en cours de route, quand les fils sont déjà partout, c’est la garantie du chaos. Des outils en ligne comme Fritzing permettent de modéliser le circuit en logiciel avant de passer au montage physique. Vingt minutes de plus au départ, une heure de démêlage en moins à l’arrivée.
Choisir la bonne longueur de fil
C’est probablement la première source de breadboards anarchiques : des fils beaucoup trop longs. Un fil qui relie deux points voisins n’a pas besoin de faire quinze centimètres de long et de faire une boucle qui gêne tout le reste.
Achetez un assortiment de fils de différentes longueurs, ou coupez les vôtres à la bonne taille pour correspondre au trajet réel sur la carte. Des lignes courtes et directes rendent le montage lisible d’un coup d’œil, sans avoir à soulever quoi que ce soit pour comprendre ce qui est connecté à quoi.
Coder les couleurs systématiquement

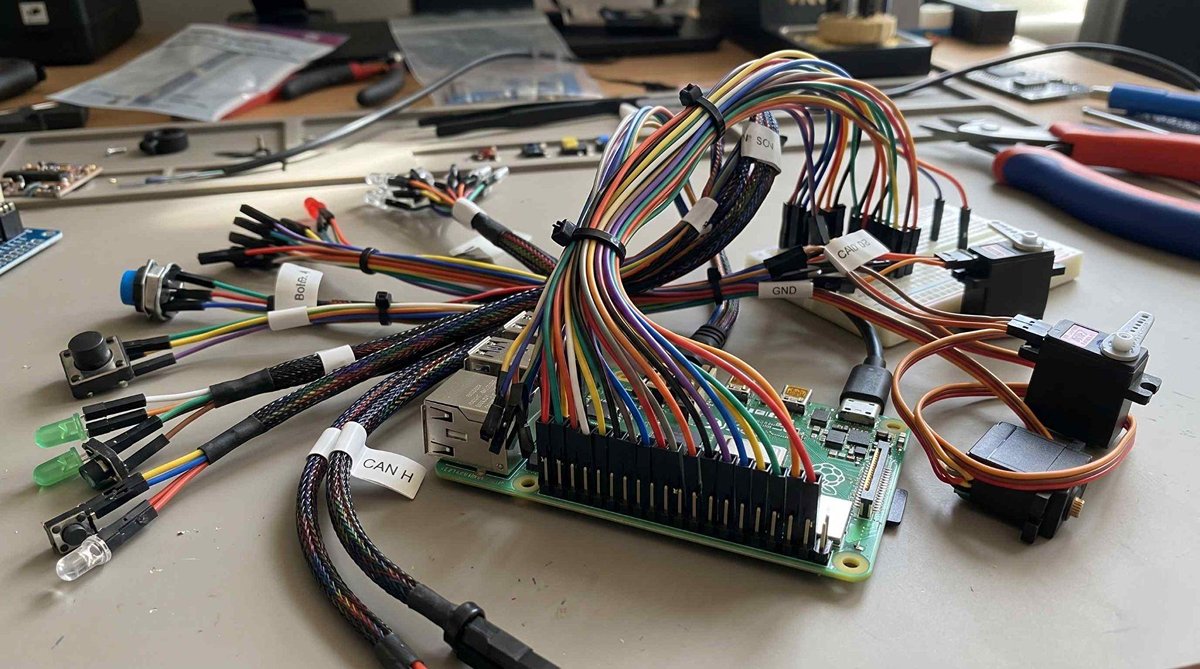

Choisissez un système et tenez-vous-y. Rouge pour l’alimentation, noir pour la masse, et une couleur cohérente pour chaque type de signal. C’est exactement le même raisonnement que dans les environnements professionnels, y compris dans l’industrie où la fabrication de faisceaux de câbles obéit à des règles de couleur et d’étiquetage précises pour qu’un technicien puisse lire un câblage complexe en un coup d’œil. Vous faites exactement la même chose, juste à une échelle plus réduite.
Le codage couleur fait gagner un temps précieux quand on revient sur un projet trois jours plus tard et que quelque chose ne fonctionne plus.
Avancer section par section
Ne cherchez pas à tout câbler d’un seul coup. Découpez le travail en groupes logiques :
- Les rails d’alimentation en premier.
- Les connexions de masse.
- Un composant à la fois.
Testez après chaque section. Si quelque chose ne va pas, vous saurez exactement où chercher puisque vous venez d’ajouter un seul élément nouveau. Ça évite aussi de se retrouver avec quinze fils posés en même temps sans savoir lequel est responsable du problème.
Connaître le pinout GPIO par cœur
Le pinout GPIO du Raspberry Pi est quelque chose que vous consulterez des dizaines de fois, autant l’assimiler dès le début.
- Imprimez-le et collez-le au-dessus de votre plan de travail.
- Connaître l’emplacement des broches 3,3V, 5V et masse sans avoir à chercher à chaque fois réduit les erreurs et accélère le montage.
Brancher sur la mauvaise broche, surtout du 5V là où un composant attend du 3,3V, peut griller un capteur ou une carte d’extension. Un simple coup d’œil à un schéma bien affiché suffit à éviter ça.
Documenter au fur et à mesure
Chaque fois que vous ajoutez une section à votre breadboard, prenez une photo. Ça peut sembler excessif, mais si vous devez reprendre le projet plus tard ou le partager, ces photos pas à pas seront précieuses. Ça vous force aussi à ralentir un peu, ce qui conduit naturellement à un travail plus réfléchi et plus propre.
Vous pouvez même passer les photos de vos composants dans un outil de suppression d’arrière-plan IA avant de les intégrer à un compte-rendu de projet ou un tutoriel, un petit détail qui donne un aspect bien plus soigné à votre documentation si vous prévoyez de publier votre travail en ligne.
Ne pas avoir peur de recommencer à zéro
Parfois une breadboard est tellement encombrée que la meilleure décision est de tout retirer et de repartir depuis le début, fort de ce qu’on sait maintenant. Ça prend vingt minutes, là où déboguer un enchevêtrement de fils peut en coûter plusieurs heures.
Les makers expérimentés savent ça et n’hésitent pas à reconstruire. Ce n’est pas un échec, c’est simplement une étape normale du processus.
L’essentiel à retenir
Un câblage propre n’est pas une question de perfectionnisme. C’est simplement se faciliter la vie quand quelque chose ne fonctionne pas, et ça finit toujours par arriver. Un montage clair et structuré permet de se concentrer sur les vraies questions de son projet plutôt que de chasser un fil égaré.
Commencez petit, réfléchissez avant de câbler, gardez les fils courts et bien codés en couleur, et testez au fur et à mesure. Avec un peu de pratique, le câblage brouillon devient le problème des autres.
