Comment installer des dissipateurs de chaleur sur le Raspberry Pi

Que vous soyez en train d’overclocker votre Pi, de le faire fonctionner dans un environnement chaud ou que vous souhaitiez simplement que votre Pi soit superbe, nos kits de dissipateurs thermiques Raspberry Pi de haute qualité peuvent aider à réduire la température de fonctionnement de la puce SoC et LAN du Raspberry Pi, et étendre sa la vie.

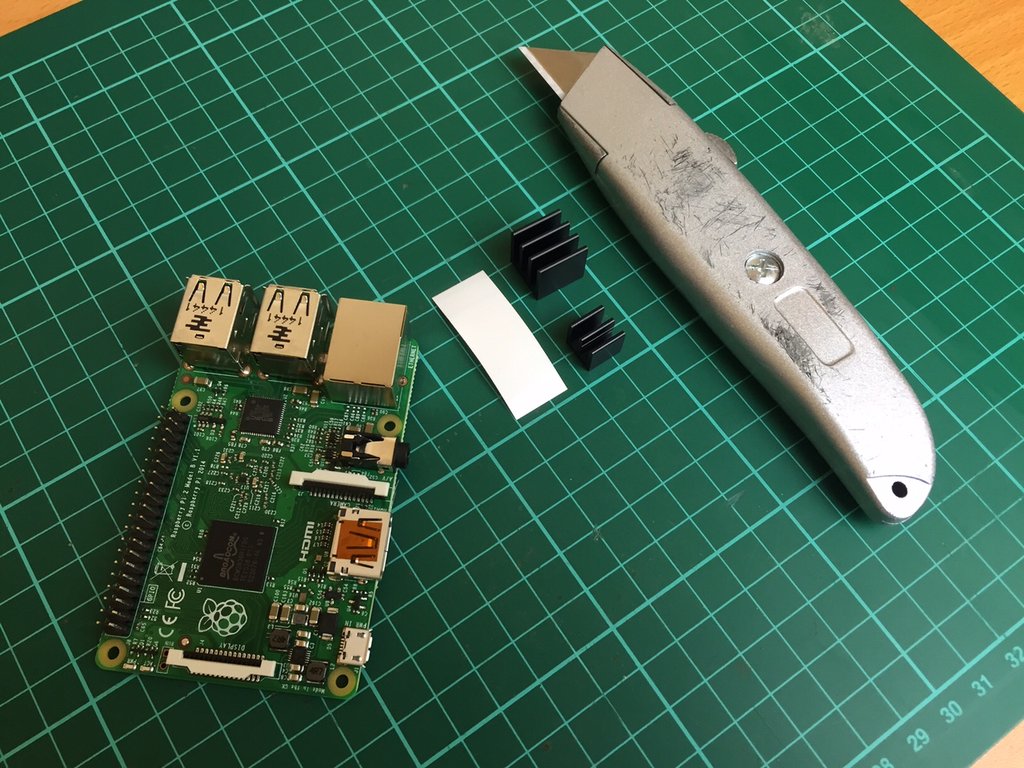

Si vous avez l’un de nos kits de dissipateur de chaleur Raspberry Pi et que vous voulez maintenant savoir comment le fixer à votre Raspberry Pi, lisez la suite! Vous aurez besoin des éléments suivants:

  • Un Raspberry Pi B +, A + ou Raspberry Pi 2 modèle B. Nos kits sont également compatibles avec les anciens modèles A & B, mais ils peuvent être un peu plus gros que les puces.
  • Deux dissipateurs de chaleur – le plus grand est pour le Broadcom SoC, et le plus petit est pour la puce LAN. (nos kits sont livrés avec les deux inclus)
  • Bande adhésive thermique pour dissipateur thermique (nos kits sont livrés avec cela)
  • UNE tranchant couteau
  • Une surface de coupe que vous n’aurez pas peur de marquer!

blank

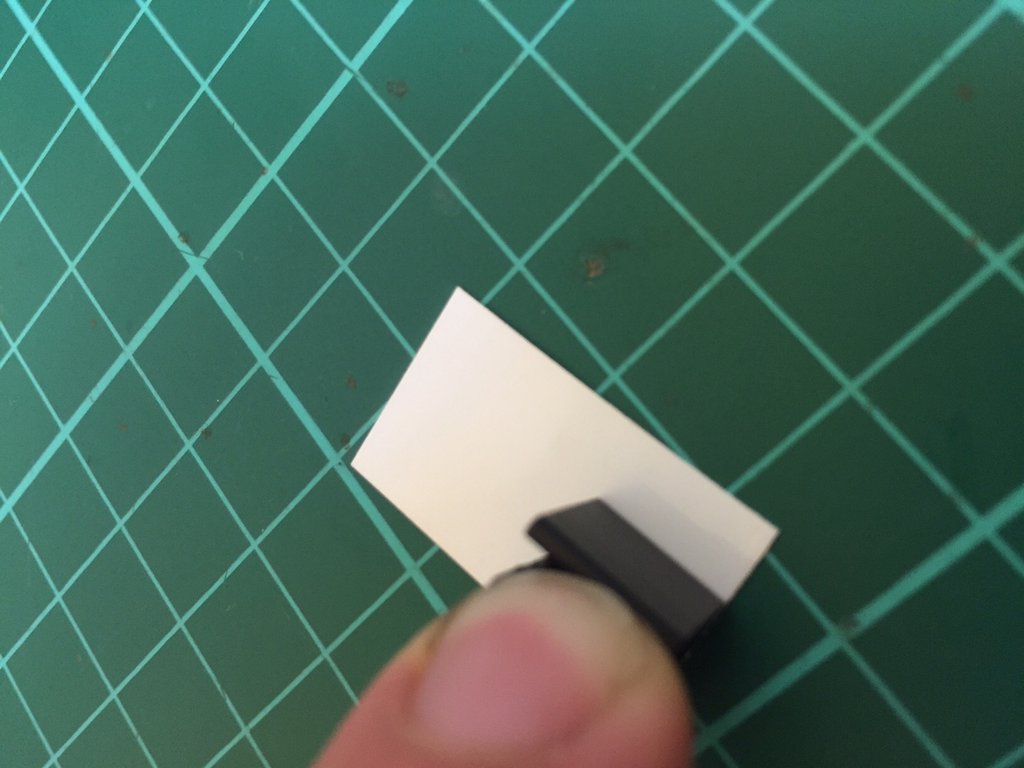

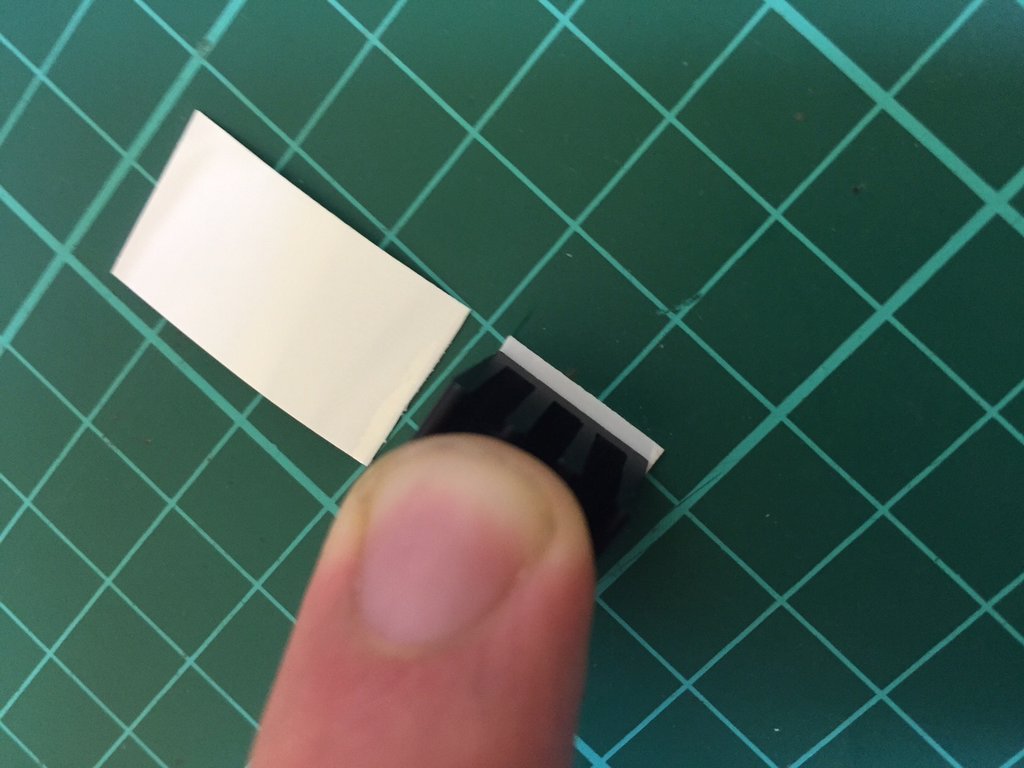

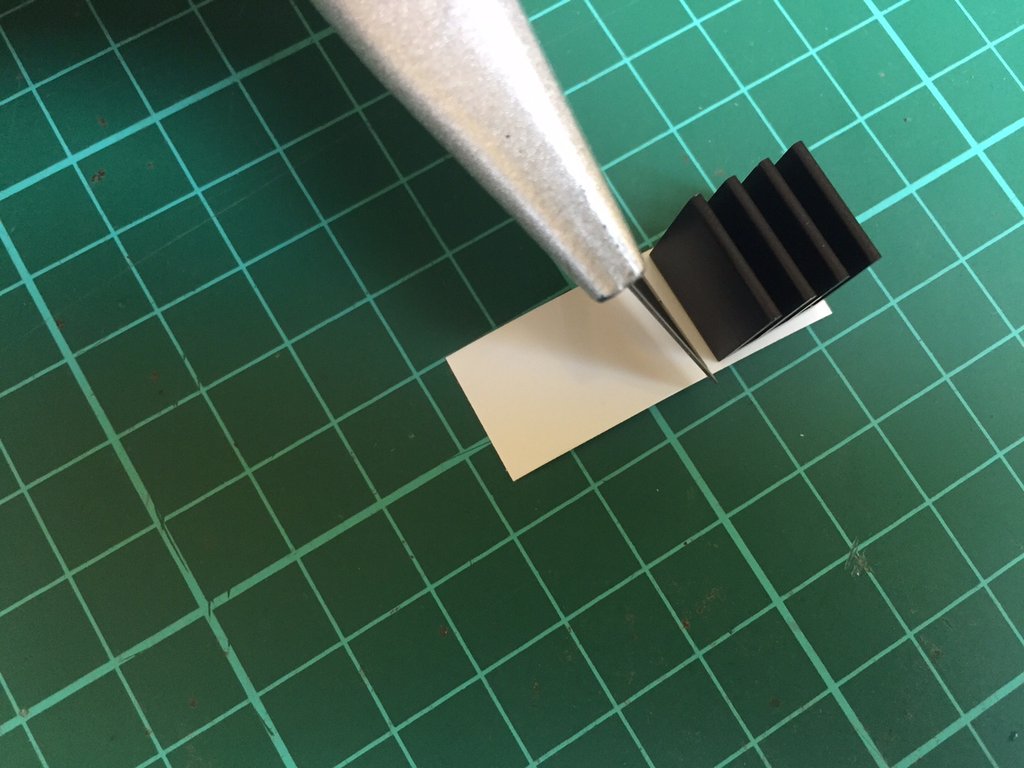

Placez le plus grand de vos deux dissipateurs de chaleur au-dessus de la bande thermique et posez-le jusqu’au coin afin d’avoir un bord affleurant des deux côtés. Appuyez fermement sur le dissipateur de chaleur par le haut et utilisez le couteau pour couper au ras du bord du dissipateur thermique l’un des côtés qui se chevauchent.

blank

S’il reste de l’autre côté, coupez-le.

blank

Faites de même pour le plus petit dissipateur de chaleur. Il vous restera un peu d’adhésif pour dissipateur de chaleur, ce qui est utile si vous en gâchez un, ou si vous souhaitez désinstaller et réinstaller les dissipateurs de chaleur à une date ultérieure.

blank

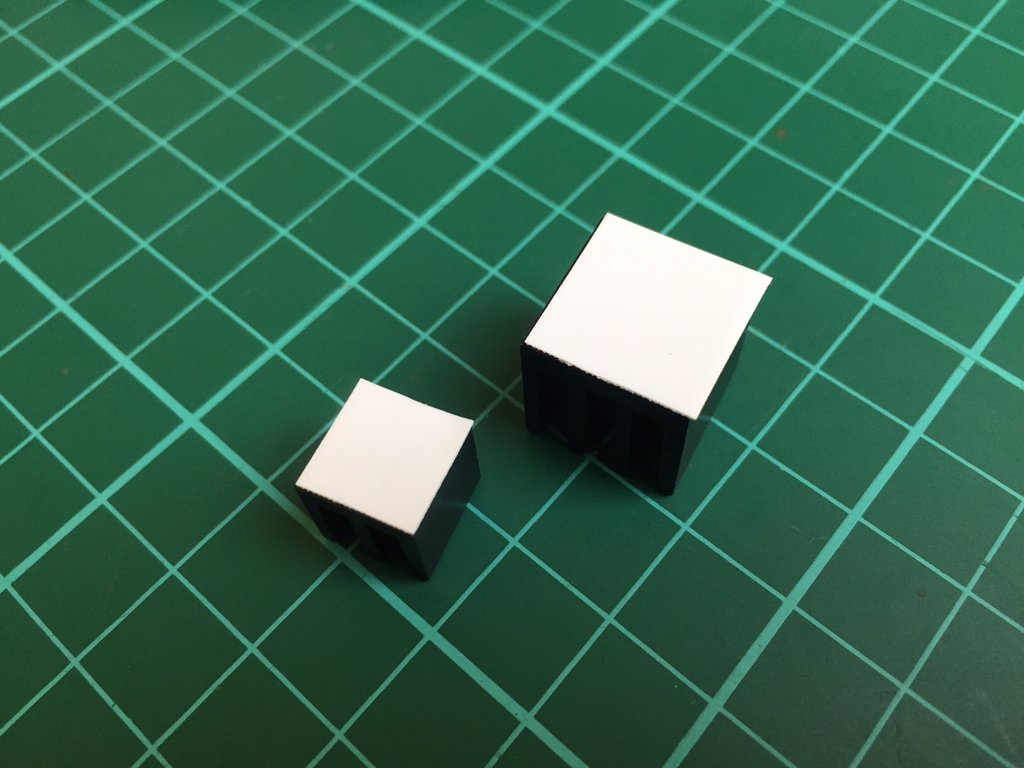

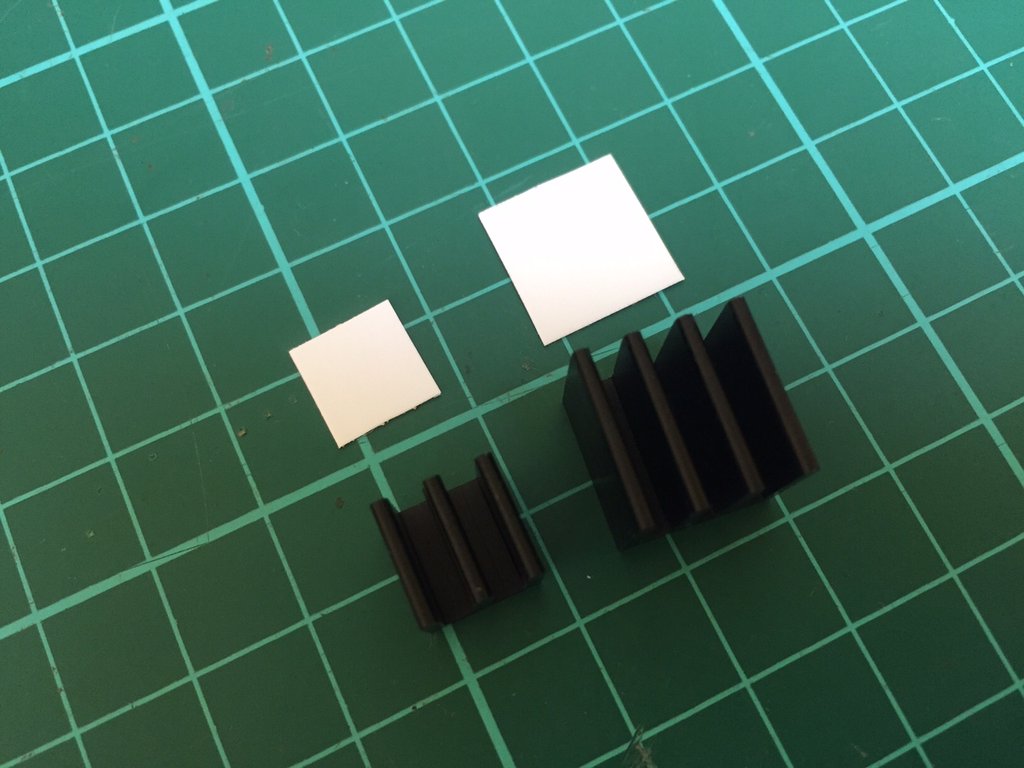

Vous devriez maintenant avoir deux pièces adhésives de dissipateur de chaleur coupées à la taille qui correspondent à vos deux dissipateurs de chaleur.

blank

L’adhésif thermique est double face – peu importe celui qui est connecté au dissipateur thermique et celui qui est connecté à la puce, alors ne vous inquiétez pas trop lors de la fixation.

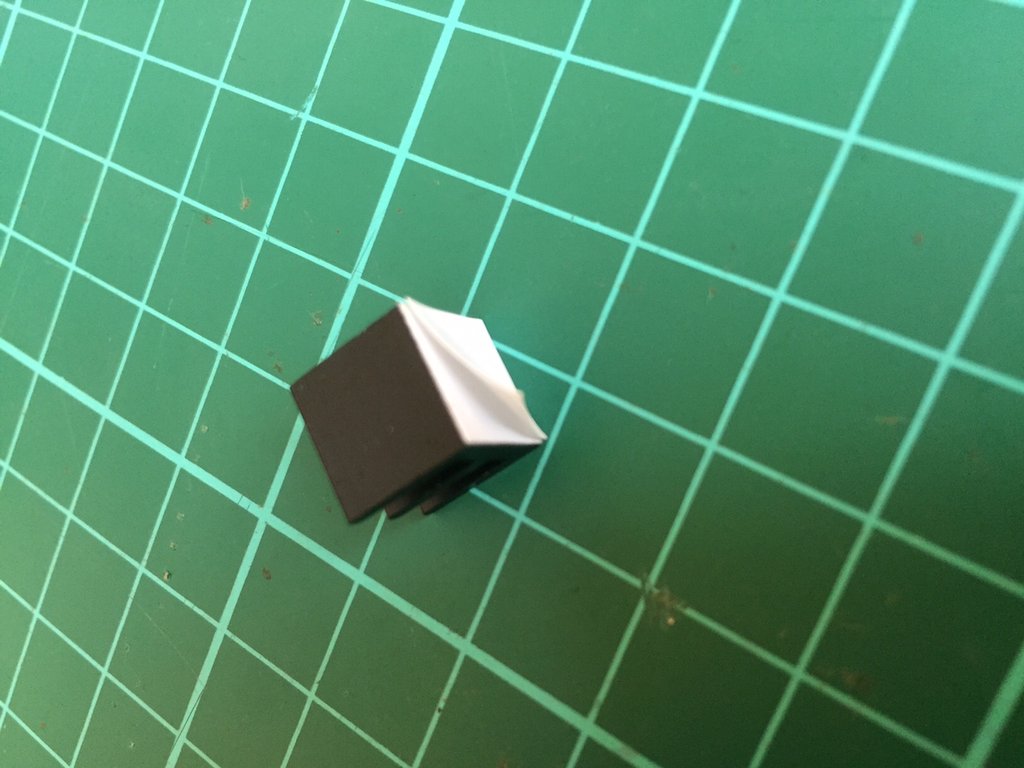

Se détacher une des couches et collez l’adhésif thermique sur le dissipateur thermique inférieur plat.

blank

Faites cela pour vos deux dissipateurs de chaleur.

blank

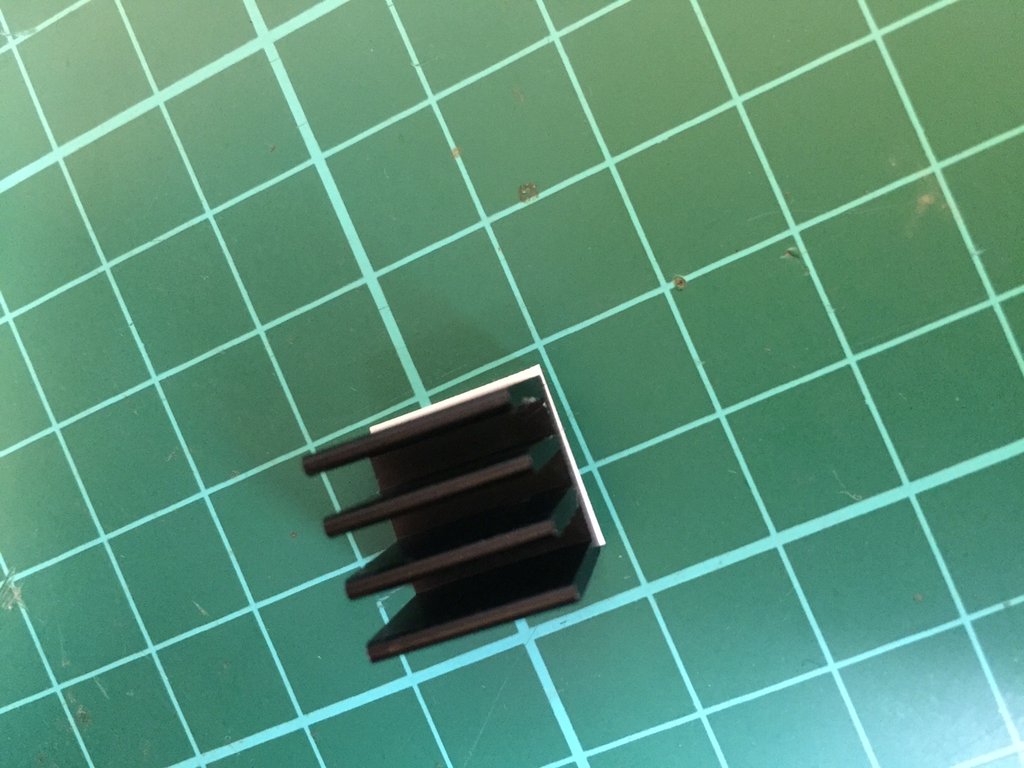

Si vous avez un excès ou un chevauchement, retournez simplement le dissipateur thermique et coupez-le.

blank

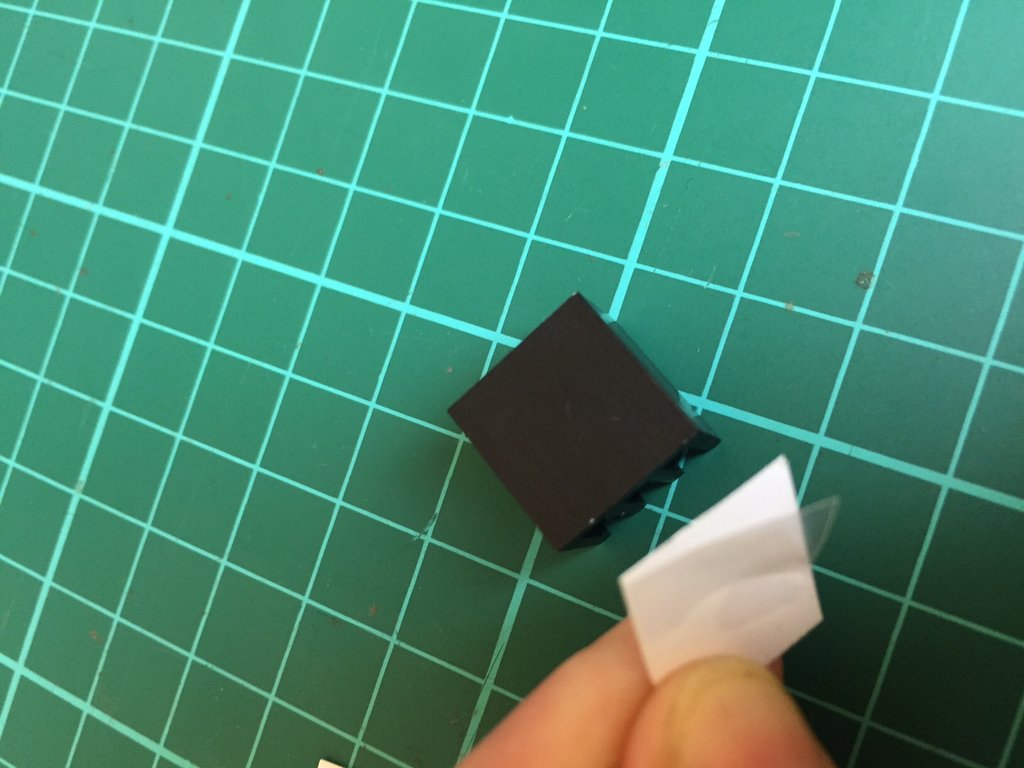

Vous pouvez ensuite décoller la couche de revêtement secondaire de la bande adhésive thermique et les coller sur les puces de votre Pi.

blank

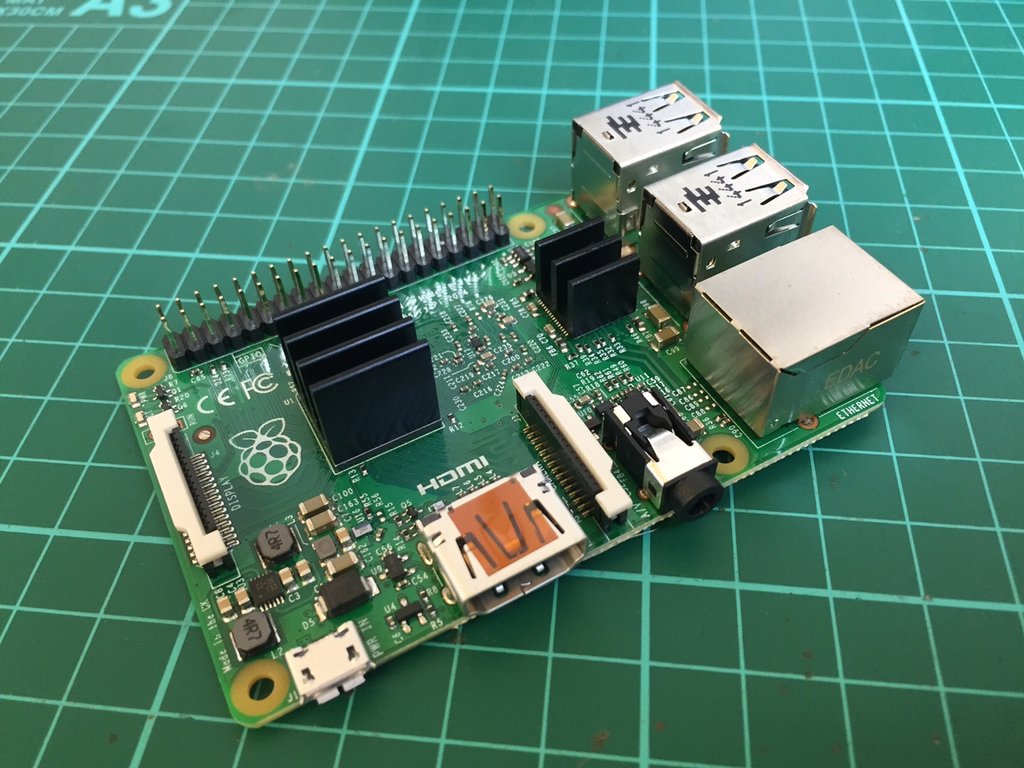

Le plus grand va parfaitement sur le Broadcom SoC principal, et le plus petit s’adapte sur la puce LAN.

Bien que l’adhésif soit collant à ce stade, il est conçu pour adhérer plus solidement une fois chauffé. Il suffit de faire fonctionner votre Pi à température pendant une courte période pour lier thermiquement la puce, l’adhésif et le dissipateur de chaleur.

blank

Alors voilà, votre kit de dissipateur thermique Raspberry Pi est désormais sécurisé, votre Raspberry Pi a l’air génial et il fonctionne plus frais!
