Tout passionné de Raspberry Pi a vécu ce moment : on prend du recul pour admirer son projet terminé, et on réalise que ça ressemble à un plat de spaghettis. Des fils partout. Des câbles qui pendent du GPIO dans tous les sens. Un hub USB posé en équilibre sur une carte capteur faute de place ailleurs.
C’était charmant au début. Mais quand votre installation Pi se complexifie avec plusieurs HATs, des drivers moteur, des caméras, des capteurs maison et un boîtier, le câblage devient vite un vrai sujet, pas seulement esthétique, mais fonctionnel. Un câblage bâclé, c’est :
- Des connexions intermittentes
- Des interférences sur les signaux
- Une accumulation de chaleur
- Des séances de débogage interminables
Voilà comment aborder le câblage sérieusement dans les projets avancés.
Planifier avant de câbler
L’erreur classique, c’est de commencer à brancher sans avoir réfléchi à l’organisation. Faites un schéma avant d’installer le moindre fil.
- Qu’est-ce qui doit rester près du Pi ?
- Quels composants peuvent être placés plus loin ?
- Pensez aux chemins de câblage, pas seulement à l’emplacement des éléments, mais à la façon dont les fils vont circuler entre eux.
Un simple croquis sur papier aide énormément. Notez vos broches GPIO, les besoins en tension, et identifiez les composants qui partagent la masse. Ce petit investissement initial vous évitera des heures de démontage plus tard, surtout quand viendra le moment de modifier ou de dépanner l’installation.
Choisir le bon type et la bonne section de fil
Tous les fils ne se valent pas, et c’est plus important qu’on ne le croit.
- Faibles courants (capteurs, bus I2C, signaux GPIO simples) : Du fil en 22 à 28 AWG convient parfaitement.
- Alimentation (moteurs ou éclairage notamment) : Passez à du plus costaud, 18 à 20 AWG, pour éviter les chutes de tension et la montée en température.
Le fil à gaine silicone coûte un peu plus cher, mais ça vaut le coup dès que votre installation comporte des sources de chaleur ou des passages serrés. Il reste souple et ne se fissure pas avec le temps, contrairement au fil gainé PVC dans les endroits confinés.
Pour les montages définitifs, préférez des fils pré-équipés avec des connecteurs adaptés plutôt que de simples câbles de liaison volants. Les boîtiers JST, Dupont ou Molex permettent de réaliser des connexions propres, démontables, qui ne se déboîtent pas en cours de fonctionnement.
Regrouper, repérer et cheminer avec méthode
Une fois que vous savez ce qui va où, regroupez les fils de même nature : les fils de puissance (5V, 12V, masse) d’un côté, les signaux et données de l’autre. Les faisceaux se maintiennent avec :
- Des serre-câbles fins
- De la gaine spiralée
- De la tresse de protection
L’étiquetage semble superflu jusqu’au jour où il vous sauve la mise. Des étiquettes thermorétractables sur chaque faisceau, ou simplement un marquage au feutre à chaque extrémité, font des merveilles. Repérez au minimum vos rails de tension, vous ne voulez pas confondre vos lignes de puissance.
Astuce : Éloignez le plus possible les fils de puissance des fils de signal. Cheminer en parallèle sur de longues distances peut générer du bruit sur les lignes analogiques ou I2C sensibles.
Soigner le maintien mécanique et la protection des fils
La contrainte mécanique est souvent le grand oublié du câblage dans les projets Pi. Chaque fois qu’on déplace l’installation, qu’on la soulève ou qu’on branche quelque chose, une tension s’exerce sur les connexions. À la longue, les broches finissent par se desserrer, les points de soudure par se fissurer, et les connecteurs par lâcher, toujours au pire moment.
La réponse, c’est la décharge de traction. Avec des nappes, utilisez des connecteurs à verrouillage et posez le câble de façon à ne jamais tirer directement sur le point de connexion. Pour les fils soudés à la main, un simple serre-câble en appui contre le joint suffit à absorber les contraintes.

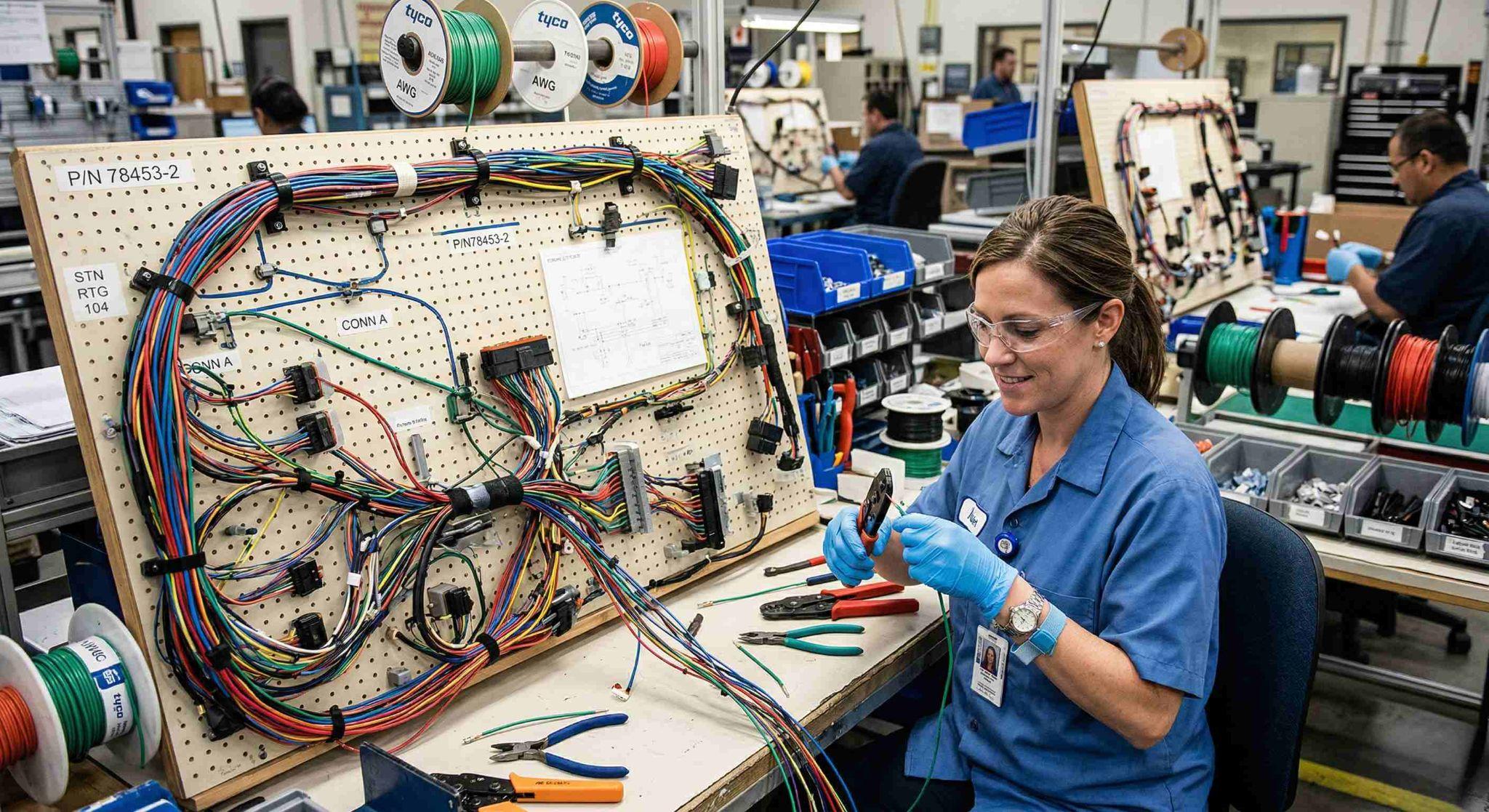

Si votre projet est amené à être transporté ou manipulé régulièrement, il vaut la peine de s’inspirer des professionnels. Les techniques de fabrication de faisceaux de câbles, notamment la façon dont les fils sont mis en forme, liés et protégés en unités cohérentes, offrent une vraie source d’inspiration pour quiconque cherche à soigner la qualité de sa réalisation. Même une application partielle de ces principes améliore sensiblement la fiabilité.
Passer sur proto-board ou PCB pour les projets définitifs
Quand un projet est arrivé à maturité et ne changera plus beaucoup, migrer d’une breadboard vers un proto-board soudable ou un vrai PCB est l’une des meilleures décisions qu’on puisse prendre. Les breadboards sont notoirement peu fiables sur la durée : les contacts à ressort s’usent, la poussière s’accumule, et les vibrations génèrent des défauts intermittents.
Pas besoin de concevoir votre propre PCB. Un bon proto-board propose des pastilles cuivrées sur lesquelles on soude les composants à poste fixe, avec des connexions courtes et maîtrisées entre eux. C’est plus pérenne, plus fiable, et franchement plus propre à regarder.
Pour les projets plus complexes avec leur propre connectique, la pratique de l’assemblage de faisceaux de câbles, tracer chaque chemin de fil, lier les faisceaux régulièrement et vérifier la continuité avant de fermer le boîtier, correspond exactement à la démarche à adopter pour un projet Pi multi-cartes. C’est ce qui distingue quelque chose qui fonctionne une fois de quelque chose qui tient la route des mois durant.
Boîtiers, chemins de câbles et rails DIN
Dans les projets embarqués ou à caractère industriel, la conception du boîtier a une vraie importance.
- Rails DIN : Permettent de fixer les composants sur un panneau structuré, avec des goulottes qui organisent le passage des fils. C’est ainsi que fonctionnent les armoires de contrôle industrielles, et ces principes s’appliquent étonnamment bien aux installations Raspberry Pi.
- Boîtiers sur mesure : Même une simple boîte imprimée en 3D avec des passe-câbles est bien préférable à tous les composants en vrac sur un bureau.
- Solutions du commerce : Beaucoup de boîtiers de projet standard intègrent déjà des options de gestion des câbles.
Penser à la maintenabilité sur le long terme
Un dernier mot : un bon câblage, ce n’est pas seulement ce qui compte au moment du montage, c’est aussi ce qui se passera dans six mois quand il faudra ajouter un capteur, remplacer un composant ou localiser une panne.
- Laissez du mou : Vérifiez qu’on peut débrancher et rebrancher sans avoir à tout démonter autour.
- Standardisez les connecteurs : Utiliser le même type de connecteur partout facilite le remplacement des pièces.
- Documentez votre câblage : Gardez une photo du montage terminé avec quelques annotations.
L’objectif n’est pas la perfection, c’est la maintenabilité : un système qui travaille avec vous plutôt que contre vous à chaque intervention.
En résumé
Bien gérer le câblage dans des installations Raspberry Pi avancées, c’est être méthodique à chaque étape : planifier, construire proprement, cheminer les fils avec intention, sécuriser mécaniquement, et documenter. Ce n’est pas la partie la plus spectaculaire du projet, mais c’est souvent elle qui fait la différence entre un montage qui tient dans le temps et un autre qui finit au fond d’un tiroir.
Investissez du soin dès le départ, et vous passerez bien moins de temps à chasser des défauts de connexion inexplicables, et bien plus à profiter de ce que vous avez construit.
