Comment gérer la dissipation thermique sur une carte d’extension Raspberry Pi performante ?

Dès que tu pousses un Raspberry Pi, que ce soit pour du machine learning, du streaming vidéo ou un ensemble de capteurs, la montée en température est rapide. Ajoute une carte d’extension performante et la gestion thermique devient un vrai sujet dès le départ.

Ce n’est pas si complexe quand on décompose le problème. Il suffit de comprendre ce qui se passe et d’agir aux bons endroits.

Pourquoi la chaleur pose problème

La chaleur fait partie du fonctionnement normal des composants électroniques. Mais quand elle devient excessive, elle accélère l’usure, réduit les performances et peut entraîner des pannes.

Sur un Raspberry Pi, le principal point chaud reste le SoC. Avec une carte d’extension, tu ajoutes d’autres sources de chaleur sur une surface déjà compacte : régulateurs, drivers moteurs, convertisseurs, interfaces rapides. Cette densité rend le refroidissement plus délicat.

L’objectif n’est pas seulement d’évacuer la chaleur, mais de la répartir correctement pour éviter les zones critiques.

Penser thermique dès la conception

Les meilleures décisions se prennent avant même de souder le premier composant. Le design de la carte influence directement son comportement thermique.

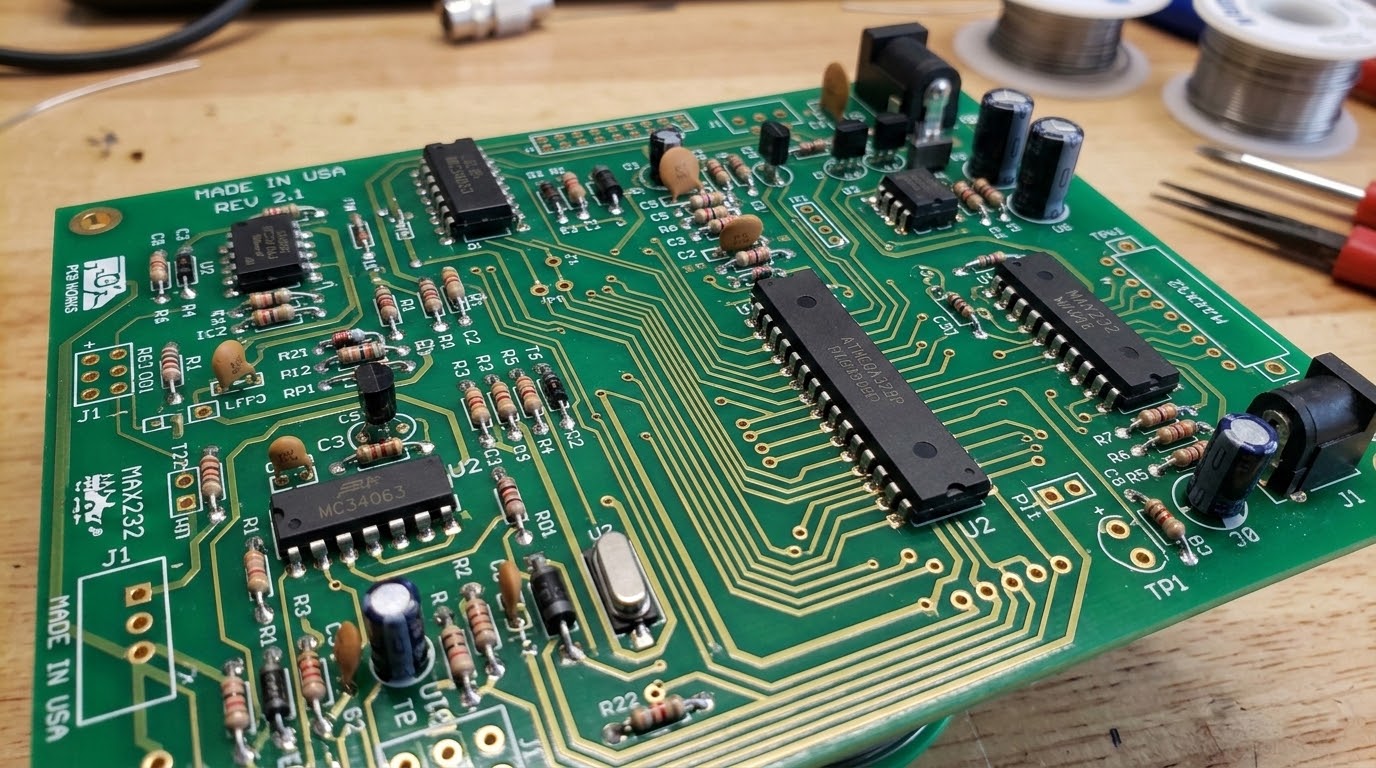

Bonnes pratiques de layout

• Plans de masse : un plan de masse en cuivre agit comme dissipateur naturel pour les composants de puissance.
• Vias thermiques : ces petits trous métallisés permettent de transférer la chaleur entre les couches et d’augmenter la surface de dissipation.
• Placement des composants : éloigne les composants sensibles (ADC, oscillateurs, microcontrôleurs) des sources de chaleur comme les régulateurs ou drivers. Regrouper les sources chaudes crée des points difficiles à refroidir.

Le choix des composants joue aussi un rôle clé. Passer par un fournisseur avec un bon stock de composants SMD permet de sélectionner des MOSFET à faible résistance, des régulateurs efficaces et des matériaux thermiques adaptés, ce qui limite la chaleur dès l’origine.

Le refroidissement passif reste très efficace

Bien conçu, le refroidissement passif suffit dans de nombreux cas.

• Dissipateurs : un simple dissipateur en aluminium bien fixé sur un régulateur ou un circuit de puissance peut faire chuter la température de 20 à 30 °C avec un flux d’air correct. La qualité du contact thermique est essentielle.
• Interfaces thermiques : les pads ou pâtes thermiques font une vraie différence. Les modèles bas de gamme limitent fortement l’efficacité. Mieux vaut investir un peu plus si le composant est sollicité.
• Zones de cuivre : étendre les surfaces cuivre sur les couches externes améliore la dissipation, surtout sur des PCB à deux ou quatre couches. Des fabricants comme WellPCB Spain permettent d’optimiser ce point dès la conception.

Quand passer au refroidissement actif

Dans certains cas, le passif ne suffit pas : environnement chaud, charge continue ou forte densité de composants.

• Ventilateurs : un petit ventilateur 5 V bien positionné peut faire une grande différence. L’important est de diriger l’air vers les zones critiques.
• Flux d’air guidé : avec un conduit, l’air circule de manière contrôlée à travers les composants. C’est plus encombrant, mais les résultats sont prévisibles.
• Contrôle intelligent : certains designs ajustent la vitesse du ventilateur selon la température via PWM. Un capteur I2C et un peu de logique suffisent pour réguler efficacement.

Tester en conditions réelles

Quelle que soit la solution retenue, il faut tester. Une caméra thermique permet d’identifier rapidement les points chauds.

Sans équipement spécifique, un thermocouple peut déjà donner de bonnes indications. Fais tourner la carte en charge pendant 30 minutes et relève les températures. Si un composant dépasse 85 °C en usage normal, il faut revoir le design, le refroidissement ou la charge.

Dans un cadre de production, cet aspect fait partie du contrôle qualité. Des services comme PCB assembly Turkey prennent aussi en compte la qualité d’assemblage, qui influence directement la dissipation thermique.

Quelques règles simples

1. Garde une marge thermique : vise une température de fonctionnement 20 à 30 °C sous la limite maximale des composants.
2. Anticipe la dissipation : estime la puissance dissipée dès la conception pour adapter le refroidissement.
3. Soigne la circulation d’air : oriente correctement les dissipateurs et laisse de l’espace autour des zones chaudes.

Un facteur clé sur le long terme

La gestion thermique repose sur un ensemble de choix : design, composants, refroidissement et validation. Les cartes fiables sur la durée sont celles où cet aspect a été pris en compte dès le début.

Que tu développes un prototype ou un produit destiné à être fabriqué, anticiper la chaleur évite bien des problèmes. Si tu la guides correctement et que tu lui donnes un chemin pour s’évacuer, ta carte restera stable même sous forte charge.
