Quiconque construit des systèmes matériels connaît la phase de lune de miel d’un nouveau montage. Le Raspberry Pi est bien posé sur le banc de test. Les fils jumper sont alignés proprement. Les capteurs renvoyant des données parfaites. Puis vous enfermez tout, déployez sur le site d’un client ou dans un espace industriel, et une semaine plus tard le système redémarre mystérieusement. Neuf fois sur dix, il ne s’agit pas d’un bug logiciel. Vous faites face à une défaillance de connexion physique.
Les fils jumper et les breadboards sont conçus pour le prototypage. Ils sont très sensibles aux conditions du monde réel. Une légère vibration d’un moteur voisin ou un simple changement de température peut provoquer une microcoupure sur une broche GPIO. Cette perte de continuité d’une microseconde suffit à faire planter un Pi. Si vous voulez que vos projets tournent pendant des mois, voire des années, sans devoir les surveiller en permanence, il faut améliorer vos connexions physiques.
Passer au-delà des connexions à simple pression
Pour obtenir une vraie stabilité en conditions réelles, abandonnez totalement les broches à pression. Les fils jumper classiques reposent sur de petites lamelles métalliques dans le boîtier plastique qui perdent leur tension au fil du temps. La première étape pour les constructeurs matériels sérieux consiste à passer à des connecteurs verrouillables standardisés.

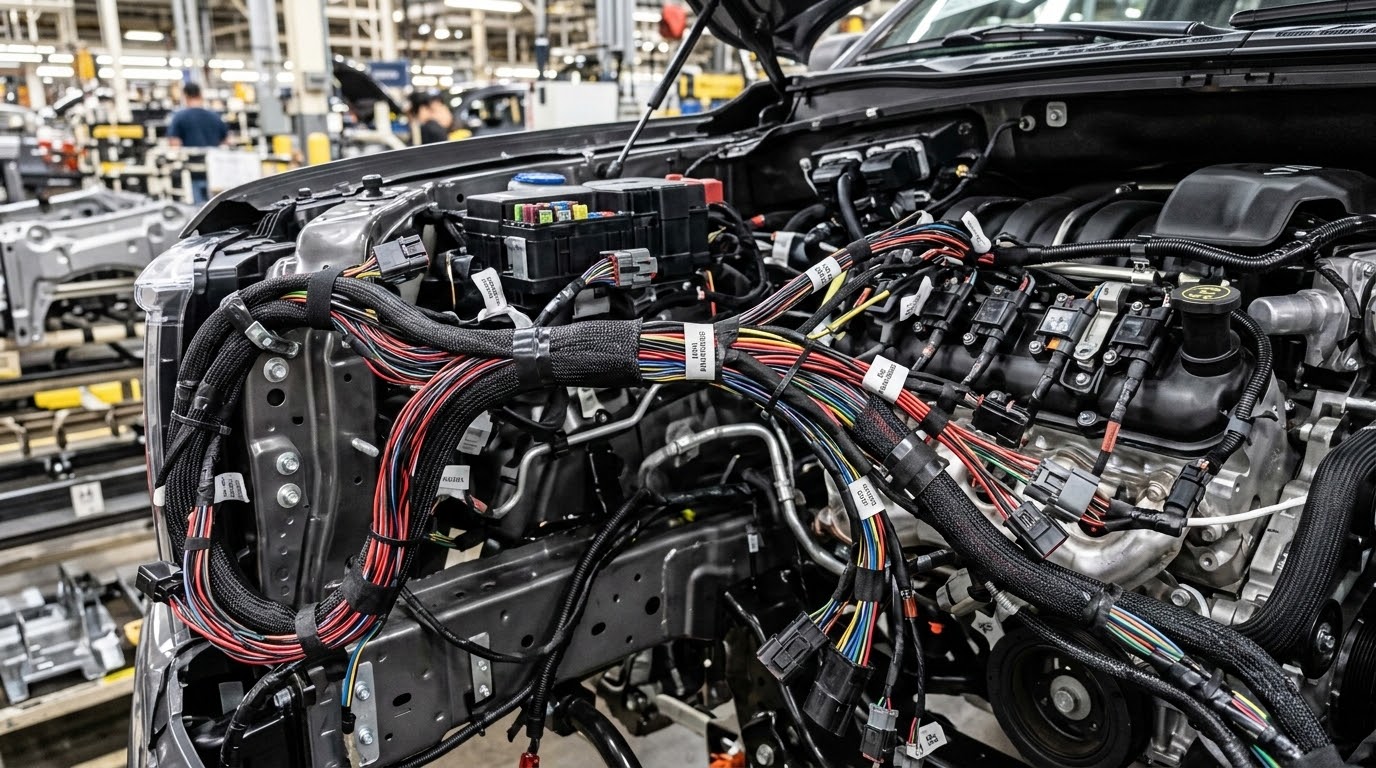

Quand vous intègre un vrai faisceau de câbles Molex dans votre système, vous obtenez un verrou mécanique qui reste en place. Ces connecteurs nécessitent une force physique et une intention claire pour être débranchés. Ils assurent une alimentation efficace et maintiennent les lignes de données solidement connectées, même si le boîtier subit un choc violent durant le transport ou l’installation. Vous passez moins de temps à poursuivre des pannes matérielles fantômes et plus de temps à surveiller la vraie performance du système.
Se protéger contre les éléments
Les environnements de bureau sont propres et tolérants. Le terrain, c’est une toute autre histoire. Si votre Raspberry Pi gère une suite de capteurs agricoles, pilote des relais HVAC dans un sous-sol humide, ou suit des stocks dans un entrepôt non chauffé, le câblage standard d’intérieur finira par lâcher.
L’humidité trouve naturellement sa voie jusqu’au cuivre exposé. Cela entraîne une corrosion qui augmente la résistance électrique et dégrade la qualité du signal sur vos broches GPIO. Dans ces situations, sceller vos connexions est obligatoire. Travailler avec un fabricant de faisceaux de câbles étanches fiable garantit que vos parcours extérieurs peuvent encaisser la pluie, l’humidité élevée et la poussière. Utiliser des câbles avec des ratings de protection d’entrée adéquats maintient l’environnement local à l’extérieur de vos chemins de données critiques.
Optimiser l’agencement interne
L’espace est généralement très limité dans un boîtier NEMA standard ou une box de projet. Encombrer un petit boîtier plastique avec de longs câbles génériques crée un vrai chaos. Cela bloque le flux d’air sur le CPU, piège la chaleur et rend la maintenance sur le terrain incroyablement frustrante pour les techniciens. Si quelqu’un doit remplacer un relais grillé, il ne devrait pas avoir à démêler un nœud dense de câbles juste pour trouver le bon header.
Spécifier un faisceau de câbles personnalisé résout ce problème instantanément. Vous obtenez les longueurs de fil exactement nécessaires pour cheminer proprement autour des entretoises, des alimentations et des autres composants internes. L’agencement interne reste net et logique. Vous évitez aussi de courber les fils au-delà de leur rayon de courbure sécurisé juste pour pouvoir fermer le couvercle du boîtier.
Maitriser la chute de tension
Le Raspberry Pi est notoirement exigeant sur l’alimentation. Vous pouvez avoir une alimentation de haute qualité rated pour trois ampères, mais si le fil qui la relie à la carte est trop fin, la tension chute sous forte charge. Les câbles USB bon marché et les câbles ruban génériques sont des grands coupables ici.
Améliorer les fils physiques qui transportent votre alimentation est incontournable pour la stabilité du système. Utiliser du cuivre en 20 ou 22 AWG pour vos parcours d’alimentation principaux fournit cinq volts stables même quand le processeur tourne à pleine capacité. Corriger le parcours d’alimentation élimine une énorme part de plantages système aléatoires, d’avertissements de sous-tension et de cartes SD corrompues.
Cuivre monofilaire ou multibrin
Beaucoup de débutants prennent la bobine de fil la plus proche quand ils passent du breadboard. Souvent, cela se traduit par du cuivre monofilaire conçu pour l’électronique domestique stationnaire. Le fil monofilaire est rigide et garde sa forme, mais il est extrêmement cassant sous contrainte mécanique.
Si votre appareil est monté sur un véhicule en mouvement, une ligne de factory, ou n’importe où avec des vibrations continues, le fil monofilaire finira par casser net au niveau du joint de soudure. Pour ces projets, utilisez toujours du fil multibrin. Le fil multibrin fléchit naturellement et encaisse les vibrations mécaniques sans fatiguer le cuivre à l’intérieur de l’isolation.
Mettre en place un relief de traction adéquat
Les meilleurs connecteurs du monde lâcheront si les fils derrière sont sous contrainte physique constante. Des fils qui traînent en vrac dans un boîtier tirent sur les headers de la carte à chaque manipulation. Vous devez ancrer vos câbles solidement au boîtier. Utilisez des supports adhésifs et des colliers de serrage pour fixer les gros faisceaux aux parois du boîtier. Laissez toujours un peu de mou près des vrais points de connexion. Cette petite boucle de mou garantit que si le gros faisceau se déplace ou est tiré, la force physique est absorbée par l’ancrage du collier au lieu des joints de soudure fragiles de votre carte.
Outils et assurance qualité
Si vous décidez de terminated vos propres câbles plutôt que d’acheter des solutions préfabriquées, vous avez absolument besoin des bons outils. Investissez dans une pince à sertir dédiée à cliquet conçue spécifiquement pour les terminaux que vous utilisez. Les pinces à sertir bon marché écrase simplement les pinces. Elles créent des joints faibles qui se délogent du boîtier avec une simple traction.
Une vraie pince replie les ailes métalliques dans les brins du fil pour un liaison mécanique solide et pince fermement l’isolation extérieure pour un relief de traction intégré. Testez toujours votre travail avant de brancher quoi que ce soit sur le Pi. Prenez un multimètre standard, mettez-le en mode continuité, et vérifiez chaque broche de bout en bout. Deux minutes pour valider vos connexions vous évitent de détruire une carte parfaitement correcte avec une ligne d’alimentation croisée.
