Vous avez certainement déjà connu ce moment où un projet Raspberry Pi prend vie : les LED clignotent, les capteurs réagissent, la petite carte ronronne et fait exactement ce qu’on lui demande. Puis vient l’idée suivante. Un capteur de plus ? Pourquoi pas un petit écran ! Et une caméra tant qu’on y est ? En un rien de temps, on se retrouve avec un enchevêtrement de fils en se demandant si tout ça tient vraiment la route, ou si c’est juste une question de temps avant que tout lâche au pire moment.
Connecter et alimenter plusieurs appareils sur un Raspberry Pi est tout à fait réalisable, mais ça demande un minimum de préparation. La bonne nouvelle, c’est qu’une fois les bases assimilées, ça devient un réflexe.
Ce que le Raspberry Pi peut vraiment fournir
La première erreur, et la plus répandue, c’est de croire qu’on peut tout alimenter via le Pi lui-même. Les broches GPIO du Raspberry Pi délivrent du 3,3 V ou du 5 V, mais avec un courant limité : 50 mA maximum par broche et environ 1 A au total sur l’ensemble des sorties GPIO. Ça suffit amplement pour quelques petits capteurs, mais dès qu’on ajoute des moteurs, des écrans ou une flopée de périphériques, les ennuis commencent.
Les ports USB du Pi ont eux aussi leurs limites. Brancher des équipements gourmands directement sur la carte peut provoquer :
- Des chutes de tension
- Des redémarrages intempestifs
- Des dégâts sur les circuits GPIO dans les cas les plus graves
La règle d’or est simple : sachez ce que vous consommez avant de brancher quoi que ce soit.
Choisir la bonne alimentation
Le choix de l’alimentation est l’un des aspects les plus sous-estimés d’un projet Pi. Un adaptateur bas de gamme peut afficher 5V/3A sur l’étiquette mais tomber à 4,6V en charge, et cette instabilité génère des problèmes aussi pénibles qu’inexplicables : corruption de carte SD, coupures Wi-Fi répétées, comportements aléatoires.
Besoins en puissance
- Pi 4 avec peu de périphériques : alimentation 5V/3A au minimum.
- Pi 4 avec accessoires ou hub : alimentation 5V/5A.
Privilegiez des alimentations avec une bonne régulation de tension, pas juste celles qui cochent la case sur le papier.
Qualité des câbles et exigences industrielles
Pour les projets embarqués dans un véhicule ou exposés à des conditions difficiles, la conception du câblage est déterminante. Les environnements industriels comme l’automobile imposent des méthodes d’assemblage de câbles automobiles rigoureuses, notamment :
- Le choix de la bonne section de fil
- Des gaines résistantes à la chaleur
- Des terminaisons fiables et robustes
La stabilité de la tension et la tenue physique du câblage sont essentielles sur la durée et face aux variations de température. Ces mêmes principes s’appliquent quand on veut un câblage Pi vraiment fiable.
Distribuer l’alimentation entre plusieurs appareils
Dans un système regroupant plusieurs composants, capteurs, actionneurs, petit écran ou stockage externe, la distribution de l’alimentation est la clé de la stabilité.
Hubs USB alimentés
La solution la plus simple est souvent le hub USB alimenté. Un bon hub s’alimente sur secteur ou sur une source dédiée et dessert directement les périphériques, sans solliciter le Pi. Vérifiez simplement que le hub ne renvoie pas de courant en sens inverse vers la carte (tous ne sont pas conçus pour l’éviter) et consultez les retours d’expérience sur les modèles connus pour poser problème avec certains Pi.
Rails d’alimentation DC séparés
Pour les projets en tensions mixtes, des rails DC distincts sont une autre approche. Si vous avez des composants en logique 5 V et des moteurs ou bandeaux LED en 12 V, une isolation propre s’obtient en :
- Utilisant des rails séparés pour chaque tension.
- Partageant une masse commune entre les différentes alimentations.
- Ajoutant des condensateurs côté charge pour absorber les pics transitoires des moteurs.
Régulateurs de tension
Les régulateurs de tension (convertisseurs abaisseurs buck) permettent de tirer des tensions précises à partir d’une alimentation plus haute. Très pratique quand vous avez une belle alimentation 12 V et que vous avez besoin de branches propres en 5 V et 3,3 V.
Soigner le câblage
Un mauvais câblage peut ruiner tous les efforts faits sur le budget de puissance. Les fils de liaison avec connecteurs Dupont flottants sont célèbres pour leurs contacts intermittents, le genre de panne qui ne se manifeste que quand on bouge, qu’on vibre ou qu’il fait chaud.
Connexions durables
Pour tout projet destiné à rester en place, même de façon semi-permanente, ça vaut le coup de soigner les connexions :
- Soudure sur connecteurs à broches
- Pose de viroles sur les fils multibrins

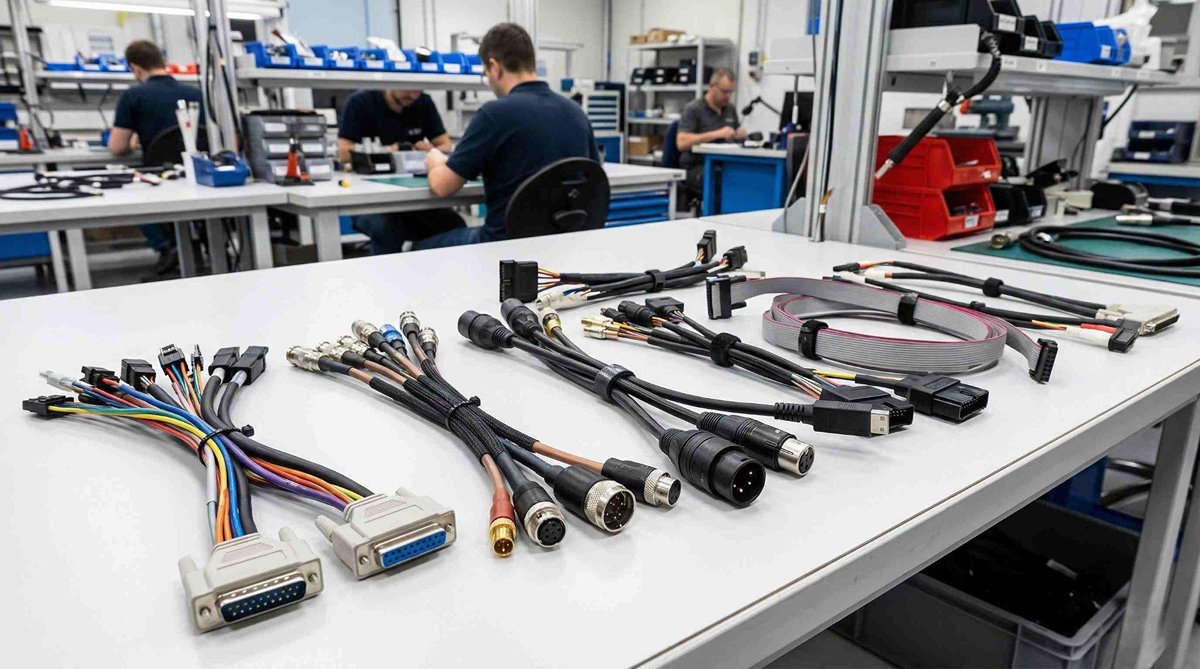

- Recours à des assemblages de câbles sur mesure adaptés à votre agencement de connecteurs et à vos sections de fil
Limiter les interférences
Séparez physiquement les fils de signal des fils de puissance, surtout à proximité de sources de bruit comme les moteurs ou les relais, qui peuvent fausser les lectures de capteurs ou déclencher de fausses interruptions sur les GPIO. Des paires torsadées ou des câbles blindés réduisent efficacement les interférences quand les fils doivent cheminer en parallèle.
Protéger le Pi et les périphériques
Quelques mesures de protection simples peuvent faire toute la différence :
- Fusibles : Utilisez des fusibles ou des polyfusibles pour protéger contre les courts-circuits.
- Opto-isolateurs : Indispensables dès que vous travaillez avec des tensions élevées ou tout ce qui pourrait envoyer des pics vers les GPIO du Pi.
- Diodes de roue libre : Placez-en sur les bobines des moteurs pour bloquer les surtensions lors de la coupure des charges inductives.
- Alimentation de secours : Ajoutez un petit onduleur ou un supercondensateur tampon. Une extinction brutale en pleine écriture est l’un des moyens les plus sûrs de corrompre une carte SD.
Tester avant de finaliser
Avant de valider un câblage multi-appareils, testez-le sous charge réelle.
- Mesurer la tension : Utilisez un wattmètre USB ou un multimètre pour vérifier que la tension reste stable quand tous les équipements tournent en même temps.
- Gestion thermique : Assurez-vous que le SoC du Pi dispose d’un refroidissement passif ou d’une ventilation suffisante pour un fonctionnement continu.
- Schéma de câblage : Dessinez votre plan avant de commencer le montage. Ça force à réfléchir à toutes les connexions, repérer les zones de partage de courant problématiques, et organiser le tracé des câbles.
Pour conclure
Alimenter et connecter plusieurs appareils sur un Raspberry Pi n’a rien de sorcier à partir du moment où on respecte les limites du matériel et qu’on conçoit la distribution de l’alimentation avec soin. Une bonne alimentation comme point de départ, des périphériques qui ne pompent pas leur courant depuis les broches du Pi, un découplage rigoureux, une isolation des sources de bruit et des tensions élevées, et un câblage de qualité adapté au projet : voilà les ingrédients d’un système stable.
Le Pi est un petit ordinateur remarquablement polyvalent, et avec une architecture d’alimentation bien pensée autour de lui, il peut jouer sans problème le rôle de cerveau dans des systèmes assez complexes : domotique, stations de mesure environnementale, robotique sur mesure ou prototypes industriels. La partie électronique, ça s’ingénie. Bien planifiée, elle tient la route.
