Comment ajouter un haut-parleur au drone LiteWing ESP32 pour une annonce audio sans fil

Dans ce didacticiel, nous allons vous montrer comment LiteWing, un drone basé sur ESP32, peut être mis à niveau avec un système de haut-parleurs Bluetooth Low Energy (BLE) pour permettre au drone de diffuser des annonces aériennes en temps réel et une interaction audio par haut-parleur. Au lieu d’utiliser le haut-parleur du drone uniquement pour voler, nous le transformons en une plateforme de communication intelligente capable de diffuser des alertes vocales, des annonces d’événements et des messages interactifs directement depuis les airs. Le meilleur, c’est qu’aucun codage n’est requis. Le système fonctionne entièrement selon la méthode BLE, ce qui le rend simple et prêt à l’emploi.
Si vous souhaitez apprendre à fabriquer un haut-parleur Bluetooth DIY, consultez l’article intitulé « Construire un haut-parleur Bluetooth DIY compact et portable ». En combinant communication sans fil et matériel audio léger, cette configuration permet d’utiliser les annonces des drones, les activités du campus, les alertes de sécurité et les applications créatives.

Drone avec haut-parleur : ajoutez un système de haut-parleurs BLE au drone LiteWing ESP32

Un guide étape par étape convivial pour les débutants pour construire un drone haut-parleur pour les annonces aériennes en temps réel, les alertes vocales et le streaming audio Bluetooth alimenté par la plate-forme LiteWing ESP32.

• Associez le module JDY-62 BLE en tant que récepteur audio Bluetooth.
• Introduisez le signal audio dans l’amplificateur PAM8403.
• Pilotez le haut-parleur 2W 8Ω pour une lecture aérienne audible.
• Alimentez le tout via un convertisseur boost 3,7 V-5 V à partir de la broche VBUS du drone.
• Associez votre smartphone → diffusez de l’audio → volez et annoncez. Aucun code n’est nécessaire.

Qu’est-ce qu’un drone avec haut-parleur ?

Ce drone avec haut-parleur avec haut-parleur est un type de véhicule aérien sans pilote auquel est fixé un haut-parleur, ce qui lui donne la possibilité de diffuser des émissions vocales en direct (comme des haut-parleurs), de la musique (comme des lecteurs CD) et d’autres types d’informations audio (comme des notifications, des alertes, etc.) tout en volant dans les airs. Le…

Un drone doté d’un système audio sans fil intégré intègre tous ces composants directement dans le cadre de l’engin lui-même, fournissant ainsi un système de sonorisation mobile depuis n’importe quel endroit dans la portée de vol du drone. Cette technologie peut facilement être utilisée dans des zones où les systèmes sonores traditionnels au niveau du sol ne sont pas en mesure d’atteindre efficacement leur public cible.

Composants requis pour le drone haut-parleur BLE

Pour ajouter un système de haut-parleurs au drone LiteWing, quelques composants matériels de base sont nécessaires. Ces pièces aident à recevoir l’audio sans fil, à amplifier le son et à fournir une alimentation appropriée au système. La liste ci-dessous montre tous les composants utilisés dans ce projet et leur objectif.

Guide de configuration matérielle et de câblage

La configuration matérielle consiste à connecter le drone avec un haut-parleur Bluetooth, un amplificateur audio, un haut-parleur et un convertisseur boost au drone LiteWing. Un câblage et des connexions d’alimentation appropriés sont importants pour garantir une sortie audio stable et un fonctionnement sûr pendant le vol. Dans cette section, nous expliquerons comment chaque composant est connecté et comment le système global est assemblé, comme le montre l’image ci-dessous.

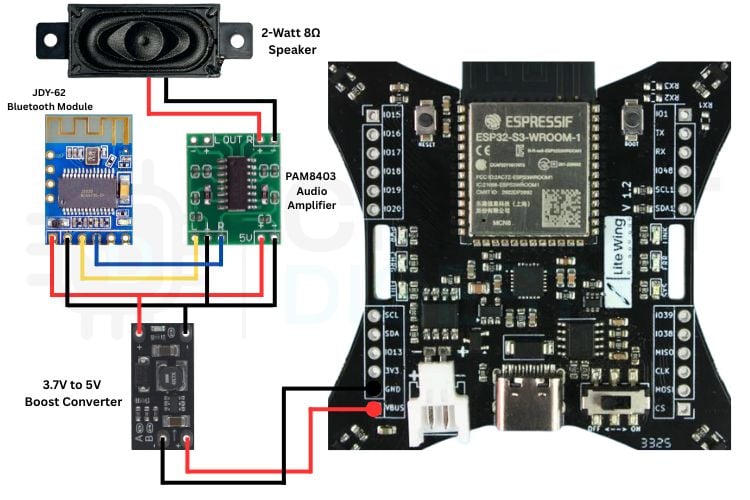

L’image montre les connexions matérielles pour l’intégration d’un système de haut-parleurs BLE au drone LiteWing.

Instructions de câblage étape par étape

Suivez attentivement ces étapes de câblage. Gardez tous les fils aussi courts que possible pour minimiser le poids et les interférences de signal sur la version d’annonce de votre drone :

Module Bluetooth → Amplificateur (signal audio)
L’amplificateur PAM8403 via sa sortie audio à fil jaune, qui se connecte au port d’entrée audio du canal droit (R+) de l’amplificateur. C’est ainsi que vous transmettez un signal audio mono ou stéréo du flux musical de votre smartphone au côté amplificateur du circuit.
Module Bluetooth → Amplificateur (Puissance)
Le fil rouge (VCC) et le fil noir (GND) du module JDY-62 se connectent respectivement à la sortie 5 V et au GND du convertisseur boost pour l’alimentation. Le JDY-62 et le convertisseur boost partagent ce rail 5V commun.
Convertisseur Boost → Broches d’alimentation du drone
Le VIN+ du convertisseur boost se connecte à la broche VBUS du drone (et non à la broche 3,3 V – voir Dépannage ci-dessous). Connectez ensuite le GND du convertisseur boost au GND du drone. Ces connexions augmenteront la tension de la batterie LiPo à 5 V régulés.
Amplificateur → Haut-parleur
Les bornes de sortie du haut-parleur droit de l’amplificateur PAM8403 (R+ et R−) se connectent aux bornes respectives des haut-parleurs 8Ω 2 watts. Les systèmes audio nécessitent une polarité correcte pour une reproduction correcte, ce qui nécessite un alignement de phase précis.
Monter et sécuriser
Le processus d’installation des composants commence par le montage des composants, qui se poursuit jusqu’à l’étape finale de sécurité des composants. Le cadre du drone nécessite que tous les composants soient montés et sécurisés à l’aide d’un ruban en mousse double face ou d’attaches de câble légères. Ne placez pas de fils sur le chemin des hélices, des moteurs ou des chemins de circulation d’air. Maintenez le poids total ajouté en dessous de 26 grammes (une fois le poids ajouté stabilisé) pour des conditions de vol stables.

Points de câblage clés en un coup d’œil

• Le module Bluetooth JDY-62 se connecte à l’amplificateur PAM8403, qui pilote ensuite le haut-parleur 2W. Dans cette connexion, les fils rouge et noir sont utilisés pour l’alimentation électrique, tandis que le fil jaune transporte le signal audio et est connecté à l’entrée audio droite de l’amplificateur.
• UN Convertisseur élévateur de 3,7 V à 5 V alimente l’amplificateur et le haut-parleur pour assurer une tension stable.
• Tous les composants sont connectés au Drone LiteWing ESP32 via les broches GND et VBUS pour l’alimentation.

Cette configuration permet au drone de recevoir du son via Bluetooth et de le lire via le haut-parleur pendant le vol.

Comment fonctionne le système de drone à haut-parleurs LiteWing BLE

Le drone LiteWing avec système de haut-parleurs Bluetooth fonctionne en combinant la communication sans fil, le traitement audio et le contrôle de vol pour créer une plate-forme aérienne interactive. Voici comment cela fonctionne étape par étape :

Réception audio sans fil

Le module Bluetooth JDY-62 fait office de récepteur audio. Lorsqu’il est associé à un appareil mobile, il reçoit des signaux audio sans fil grâce au Bluetooth Low Energy (BLE). Cela vous permet de diffuser des annonces, de la musique ou des messages vocaux directement sur le drone pendant qu’il vole.

Amplification audio

Le signal audio de faible puissance reçu du module JDY-62 n’est pas assez fort pour piloter directement un haut-parleur. L’amplificateur audio PAM8403 amplifie ce signal, garantissant que le son de sortie est fort et clair pour les annonces en temps réel.

Gestion de l’alimentation électrique

La tension de la batterie du drone (généralement 3,7 V) est augmentée jusqu’à un niveau stable de 5 V à l’aide du convertisseur boost. Le VIN+ du convertisseur boost est connecté au VBUS du drone, garantissant que le module Bluetooth et l’amplificateur reçoivent une puissance constante pour un fonctionnement ininterrompu, même lorsque le drone est en vol.

Sortie audio

Le signal amplifié est envoyé au haut-parleur 2 watts 8Ω monté sur le drone. Le haut-parleur diffuse clairement le son reçu, permettant au drone de diffuser des annonces, des alertes ou des messages interactifs depuis les airs. Lors de tests en conditions réelles, le haut-parleur du drone est clairement audible à des hauteurs de vol typiques à basse altitude, ce qui en fait une solution efficace pour les applications d’annonces aériennes à courte portée par drone telles que les diffusions d’événements et les alertes de sécurité.

Intégration avec le drone

L’ensemble du système audio est léger et soigneusement intégré au drone LiteWing doté d’un haut-parleur. Des fils connectent le module Bluetooth, l’amplificateur et le haut-parleur, tandis que le contrôleur de vol ESP32 continue de gérer la navigation du drone. Cela garantit que le drone peut voler normalement tout en fonctionnant également comme une plate-forme de communication audio volante.

Démo de travail

Dans la vidéo de travail, vous pouvez voir le drone LiteWing voler tout en diffusant de l’audio en temps réel via le système de haut-parleurs BLE. Il montre clairement comment le drone se connecte à un téléphone mobile via Bluetooth et diffuse des messages vocaux depuis les airs. Cette vidéo donne une vue pratique de la configuration en action et vous aide à comprendre le fonctionnement du système.

Dans notre article Drone de contrôle gestuel DIY utilisant Python avec LiteWing et ESP32, nous avons construit nous-mêmes un système de contrôle gestuel utilisant un capteur ESP32 et MPU6050 pour contrôler sans fil un drone LiteWing via Bluetooth et Python, et vous pouvez l’essayer vous-même si vous êtes passionné par les projets technologiques de bricolage innovants.

Applications réelles d’un drone haut-parleur

La capacité de diffuser l’audio depuis les airs rend un drone haut-parleur particulièrement polyvalent dans un large éventail d’industries et de cas d’utilisation. Voici les principales applications de cette plateforme d’annonce de drones :

• Annonces d’événements et messages publics
• Alertes de sécurité et notifications d’urgence
• Visite guidée et expériences interactives
• Campagnes publicitaires et promotionnelles
• Communication de recherche et de sauvetage
• Démonstrations pédagogiques
• Contenu créatif et divertissement

Dépannage

Problème de redémarrage du drone

Connectez le VIN+ du convertisseur boost vers la broche VBUS du drone au lieu de la broche 3,3V pour éviter les problèmes de redémarrage. Cela est nécessaire car la ligne électrique de 3,3 V ne peut pas fournir suffisamment de courant pour le convertisseur boost et les composants audio, ce qui provoque le redémarrage du drone. La broche VBUS fournit une alimentation électrique plus stable et plus élevée, permettant au système de fonctionner sans problème.

Questions fréquemment posées : Drone avec haut-parleur

⇥ 1. Quel poids le drone LiteWing peut-il soulever ?
Le drone LiteWing peut généralement soulever environ 20 à 30 grammes de charge utile supplémentaire, en fonction des performances de la batterie et du moteur. Pour un vol stable, il est recommandé de maintenir le poids supplémentaire aussi bas que possible.

⇥ 2. Un convertisseur boost est-il obligatoire pour cette configuration ?
Oui, un convertisseur boost est recommandé car la batterie du drone fournit environ 3,7 V, tandis que le module Bluetooth et l’amplificateur nécessitent une alimentation stable de 5 V pour un fonctionnement fiable.

⇥ 3. Puis-je utiliser un module Bluetooth différent au lieu du JDY-62 ?
Oui, vous pouvez utiliser d’autres modules récepteurs audio Bluetooth, mais assurez-vous qu’ils prennent en charge la sortie audio, fonctionnent à faible consommation et sont légers pour éviter d’affecter les performances de vol du drone.

⇥ 4. Dois-je écrire du code pour utiliser le système de haut-parleurs BLE
Non, le codage n’est pas requis. Le système fonctionne directement via le couplage Bluetooth, permettant de diffuser de l’audio depuis un appareil mobile sans aucune programmation.

⇥ 5. Quelles précautions faut-il prendre lors de l’ajout de matériel supplémentaire ?
Gardez les composants ajoutés légers, utilisez une soudure appropriée pour établir des connexions solides et fiables, assurez une alimentation stable et évitez de bloquer les hélices ou le flux d’air pour maintenir un vol sûr et stable.

⇥ 6. Quel module est le meilleur pour un haut-parleur de drone ?
Les excellents modules audio Bluetooth disponibles en font des choix idéaux pour les haut-parleurs de drones, car ils offrent généralement un streaming audio sans fil, une très faible consommation d’énergie (3,3 à 5 V) et sont très légers (important pour maintenir les performances de vol). Tous les modules audio Bluetooth fournissent des sorties audio analogiques standard, permettent le couplage Bluetooth et consomment moins de 100 mA dans leur mode de fonctionnement, donc chacun d’entre eux fonctionnera avec la configuration de votre haut-parleur Bluetooth.

⇥ 7. Quel amplificateur faut-il utiliser pour un haut-parleur de drone ?
L’amplificateur stéréo PAM8403 Classe D serait la meilleure option pour alimenter un haut-parleur de drone. Il fonctionnera sur une alimentation de 5 V, a une excellente efficacité énergétique (classe D), pèse seulement quelques grammes et fournit 3 W par canal (plus que suffisant pour alimenter un haut-parleur de deux watts 8 Ω à des niveaux d’écoute en extérieur). Il a également un faible courant de repos ; par conséquent, cela contribuera à réduire l’impact global de l’amplificateur sur le temps de vol d’un drone.
