CM5-dual -th-mini-box est une double boîte de routeur Ethernet Gigabit pour le Raspberry Pi CM5

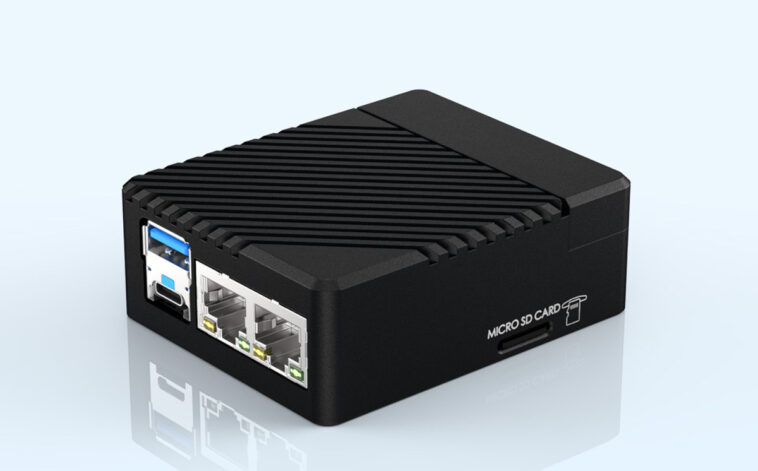

WAVESHARE CM5-DUAL-ETH-MINI-BOX est une boîte de routeur Ethernet Dual Gigabit conçu pour le Raspberry Pi CM5. Il offre une conception familière avec une enceinte métallique qui ressemble suspecte à la famille de routeurs Nanopi de Friendlytelec propulsée par des processeurs Rockchip, tels que les Nanopi R2s Plus ou les Nanopi R3.

Le routeur dispose également d’une fente de carte microSD pour démarrer le système d’exploitation sur le Raspberry Pi CM5 Lite, un port USB 3.0 Type-A, un port USB Type-C pour la programmation Flash et EMMC, les boutons d’alimentation et de démarrage, et un en-tête GPIO de 40 broches accessible sans ouvrir le boîtier (après avoir levé une couverture).

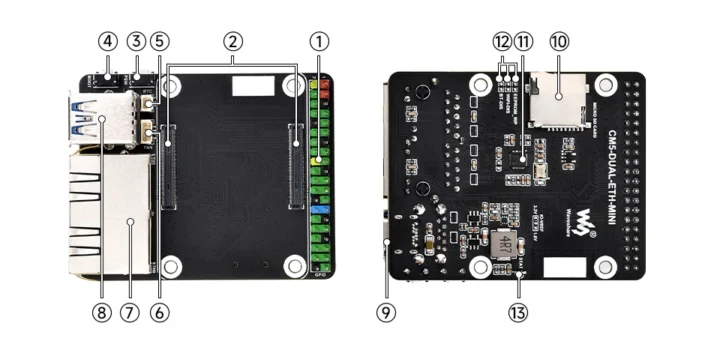

CM5 Dual -th-MinI-Box Spécifications:

• SOMS supportés – Raspberry Pi CM5 et CM5 Lite, et des alternatives potentiellement compatibles comme le Raspberry Pi CM4, Orange Pi CM5, Radxa CM5, etc…
• Réseautage
  • 2x Gigabit Ethernet RJ45 PORTS: L’un GBE exposé directement via le connecteur CM5 Board to-Board, et l’autre via un contrôleur PCIE REALTEK RTL8111H
  • WiFi 5 et Bluetooth 5 (sur CM5) à l’aide d’une antenne externe (non incluse)
• USB
  • 1x Port USB USB de type A USB GEN1
  • 1x USB Type-C Power pour l’alimentation ou la programmation du flash EMMC
• Extension – en-tête de Raspberry Pi PI GPIO à 40 broches
• Mission
  • Power (PSW) et boutons de démarrage
  • Connecteur de batterie RTC (5)
  • Connecteur de ventilateur (6); inutilisé avec un boîtier en métal
  • Interrupteur système (12)
    • Eeprom_wp: empêchez l’EEPROM d’être écrasé
    • Wifi_dis: WiFi désactivé, uniquement pour les versions CM5 avec sans fil
    • BT_DIS: Bluetooth désactivé, uniquement pour les versions CM5 avec sans fil
  • LED d’alimentation et d’état (13)
• Alimentation – 5V via le port USB-C
• Dimensions
  • Carte de transporteur CM5 Dual-Eth-Mini – 68 x 55 mm
  • Routeur CM5 Dual -th-Mini-Box – 75 x 61 x 27,5 mm

Le kit comprend une planche de support CM5-dual-Eth-Mini, un boîtier métallique (entièrement assemblé), cinq coussinets thermiques, un ruban thermique noir, quatre tampons en caoutchouc antidérapants, un pilote à vis et un adaptateur d’alimentation 27W en option. Le Raspberry Pi CM5 n’est pas inclus, vous devrez donc apporter le vôtre, ainsi qu’un kit d’antenne externe si vous avez besoin de connectivité sans fil.

L’installation semble simple avec le Raspberry Pi CM5 inséré dans les deux connecteurs B2B et quatre coussinets thermiques placés sur les composants principaux (SOC, RAM, RP1 et Ethernet Phy). Ces coussinets thermiques sont ensuite en contact avec l’enceinte métallique pour un refroidissement approprié et le boîtier est fixé avec quelques vis.

La partie logicielle doit être simple, car vous pouvez installer Raspberry Pi OS ou un autre système d’exploitation compatible sur le Raspberry Pi CM5 pour commencer avec le routeur Gigabit Ethernet. Waveshare a toujours un wiki avec quelques conseils pour le pilote RTC, RTL8111H, etc…

Une caractéristique quelque peu unique du routeur Waveshare est que les utilisateurs peuvent facilement accéder à l’en-tête GPIO à 40 broches en éliminant simplement la couverture à une extrémité de l’enceinte.

Le waveshare CM5-dual -th-mini-box est vendu 49,49 $ sur AliExpress avec une alimentation électrique américaine, UE ou britannique, et la carte des opérateurs est également proposée pour 25,19 $. Alternativement, vous trouverez également à la fois sur Amazon, avec le routeur Dual GBE pour 51,83 $ et le tableau des opérateurs pour 29,99 $. Enfin, le magasin Waveshare est une autre option. Dans tous les cas, le Raspberry Pi CM5 n’est pas inclus, il ajoute donc au prix total, et je ne suis pas entièrement convaincu que les routeurs basés sur Raspberry Pi ont des avantages sur d’autres solutions. N’hésitez pas à être en désaccord dans la section des commentaires.
