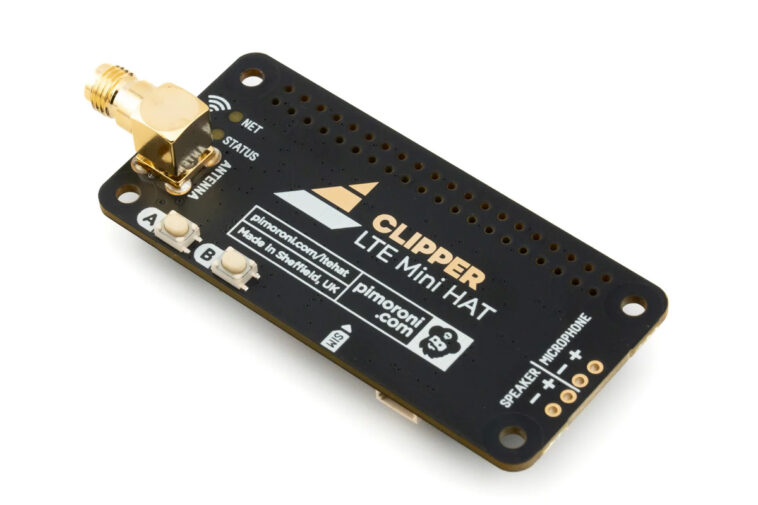

Pimoroni Clipper HAT Mini – également appelé « CLIPPER LTE Mini HAT » – est un pHAT Raspberry Pi 4G LTE qui peut utiliser les données mobiles pour des projets distants où la connectivité WiFi n’est pas fiable ou indisponible. Le HAT est construit autour d’un modem SIMCom A7683E LTE Cat 1 prenant en charge les bandes de fréquences B1/B3/B5/B7/B8/B20/B28, offrant des vitesses de liaison montante jusqu’à 5 Mbps et des vitesses de liaison descendante jusqu’à 10 Mbps.

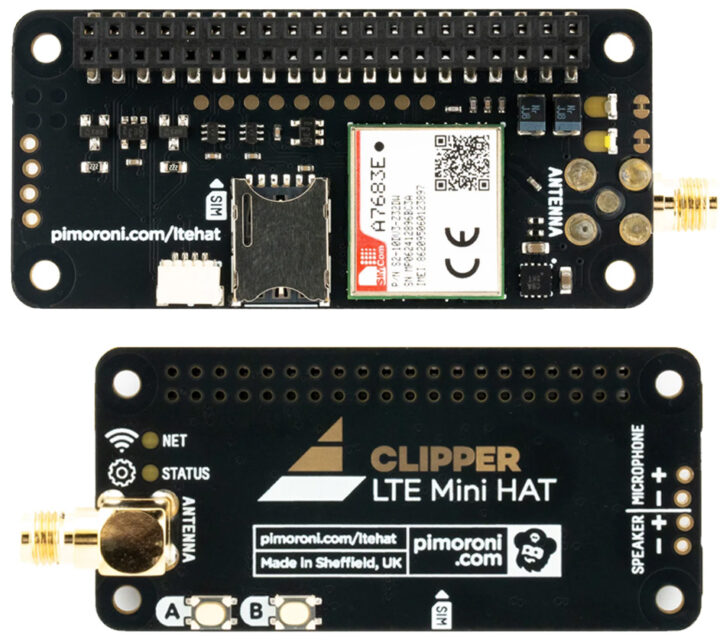

Les autres caractéristiques clés de ce HAT incluent un emplacement pour carte SIM, un connecteur d’antenne SMA (antenne vendue séparément), deux boutons utilisateur, des voyants LED et un connecteur Qwiic/STEMMA QT pour les modules I2C. La carte est conçue pour se connecter au Raspberry Pi (Zéro) via un connecteur de prise pré-soudé et comprend une couverture de données mondiale d’introduction via une carte SIM 1NCE. Ces fonctionnalités rendent cet appareil adapté aux projets IoT, à la collecte de données mobiles et aux appareils télécommandés dans des environnements variés.
Spécifications du chapeau Raspberry Pi LTE 4G
- Compatibilité – Prend en charge les SBC Raspberry Pi et Raspberry Pi Zero via un connecteur femelle à 40 broches.
- Interface hôte – Commandes AT via UART vers le module LTE (en-tête GPIO à 40 broches requis)
- Module cellulaire SIMCom A7683E 4G LTE
- Bandes de fréquences – LTE-FDD B1/B3/B5/B7/B8/B20/B28 (vérifier la compatibilité régionale)
- Transfert de données – LTE Cat 1 (liaison montante : jusqu’à 5 Mbps, liaison descendante : jusqu’à 10 Mbps)
- Contrôle – Commandes AT (Manuel de commande SIMCom AT)
- Audio – En-têtes non remplis pour haut-parleur et microphone
- Connecteurs embarqués
- Emplacement pour carte SIM
- Connecteur SMA pour antenne LTE externe
- Connecteur Qw/ST (Qwiic / STEMMA QT) pour périphériques I2C
- Divers
- 2x boutons utilisateur (A et B)
- LED d’indication STATUS et NET
- Condensateurs intégrés (440 µF) pour la stabilité de la tension
- Consommation d’énergie :
- Courant de crête (transmission) – 700 mA (les condensateurs aident à lisser les pics)
- Courant moyen (actif) – 50-100 mA
- Au repos – 17 mA
- Modes veille – 0,12 mA – 1,63 mA
- Dimensions
- 65 x 30 x 17 mm (L x L x P, connecteurs compris)

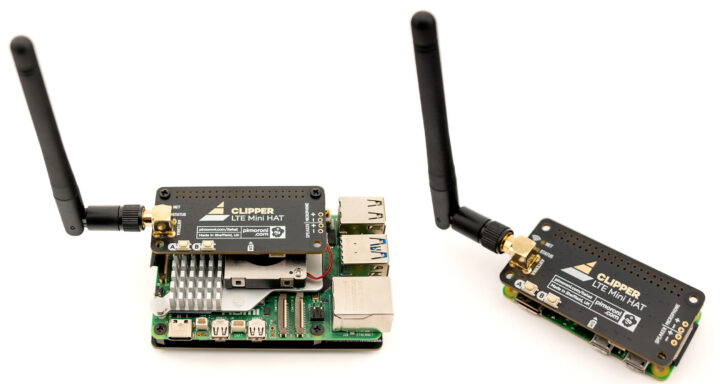

- Profondeur totale de 23 mm avec Raspberry Pi Zero 2 W et entretoises de 10 mm
La société a mentionné que le Clipper HAT Mini est compatible avec le système d’exploitation Raspberry Pi, qui prend en charge nativement les connexions PPP et vous trouverez des instructions pour commencer sur le site Web de documentation. De plus, Pimoroni fournit une carte SIM gratuite avec 100 Mo de données, valable pour une utilisation dans environ 150 pays via le réseau 1NCE, dans le cadre d’une offre à durée limitée.
Nous avons déjà parlé de divers autres HAT 4G LTE pour le Raspberry Pi, notamment le PCIe vers MiniPCIe GbE USB3.2 HAT+, le Monarch Go Pi HAT et bien d’autres. Le Clipper HAT Mini est plus petit selon le facteur de forme Raspberry Pi Zero et ne fournit qu’une connectivité 4G LTE, réduisant considérablement le coût du produit.
Au moment de la rédaction de cet article, le Clipper HAT Mini Raspberry Pi 4G LTE pHAT coûte environ 31,25 $ et l’antenne 4G LTE coûte environ 4,06 $, les deux pouvant être achetés dans la boutique Pimoroni.
