Clip de débogage Ryanteck – Guide de soudage

Ce guide vous montrera étape par étape comment nous recommandons de souder facilement le clip de débogage. Si vous préférez souder des composants dans un ordre différent, c’est bien! C’est ainsi que nous l’avons trouvé le plus facile à souder sans trop de problèmes.

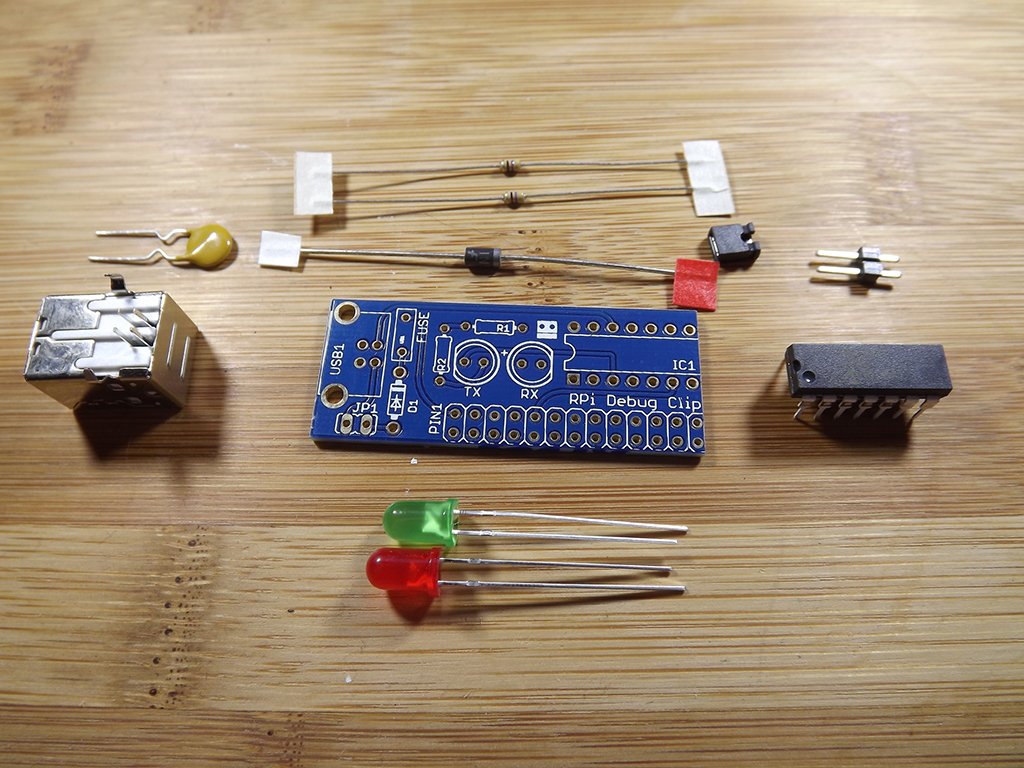

Vérification des composants

Votre trousse doit comprendre les éléments suivants:

  • 1 – PCB RTK-000-006
  • 1 – Puce MCP2221
  • 1 – 0,5 A Polyfuse (composant jaune qui ressemble plus à un condensateur)
  • 1 – Diode
  • 2 – Résistances 47Ohm
  • 1 – Prise USB B
  • 1 – LED rouge
  • 1 – LED verte
  • En-tête 1 – 2 broches
  • Cavalier 1-2 broches

blankblank

Préparation à souder

Vous aurez besoin des outils suivants pour souder:

  • Fer à souder! – La plupart devraient bien souder pour ce kit.
  • Souder! – J’utilise de la soudure sans plomb
  • Coupe-fil – utilisé pour couper les jambes après le soudage. Une belle paire de coupe-fil est bon marché et fera le mieux.

Vous pouvez également trouver ce qui suit utile!

  • Blu-Tack – Pratique pour garder le PCB en place aux points.
  • Matériel de nettoyage du fer à souder – J’utilise des copeaux de laiton pour nettoyer la pointe de mon fer et ils fonctionnent assez bien et coûtent environ 5 £ pour un pot. Si vous ne le faites pas, une éponge qui accompagne normalement votre fer devrait bien faire le travail.
  • Lumière vive – Je trouve que le fait d’avoir une lumière très vive sur ce que je soude aide beaucoup. Normalement, je peux voir un pont très clairement si j’en fais un. (J’utilise celui fourni avec un mini kit photobooth).
  • Lunettes de sécurité – Il est recommandé de porter des lunettes de sécurité d’un certain type, en particulier lors de la coupe des fils sur les composants.
  • Une planche à pain ou une éponge / mousse – Je trouve que pour souder l’en-tête à 2 broches, une planche à pain, une éponge ou une mousse aide à la maintenir en place.

Guide écrit

Étape 1 – Résistances et diode

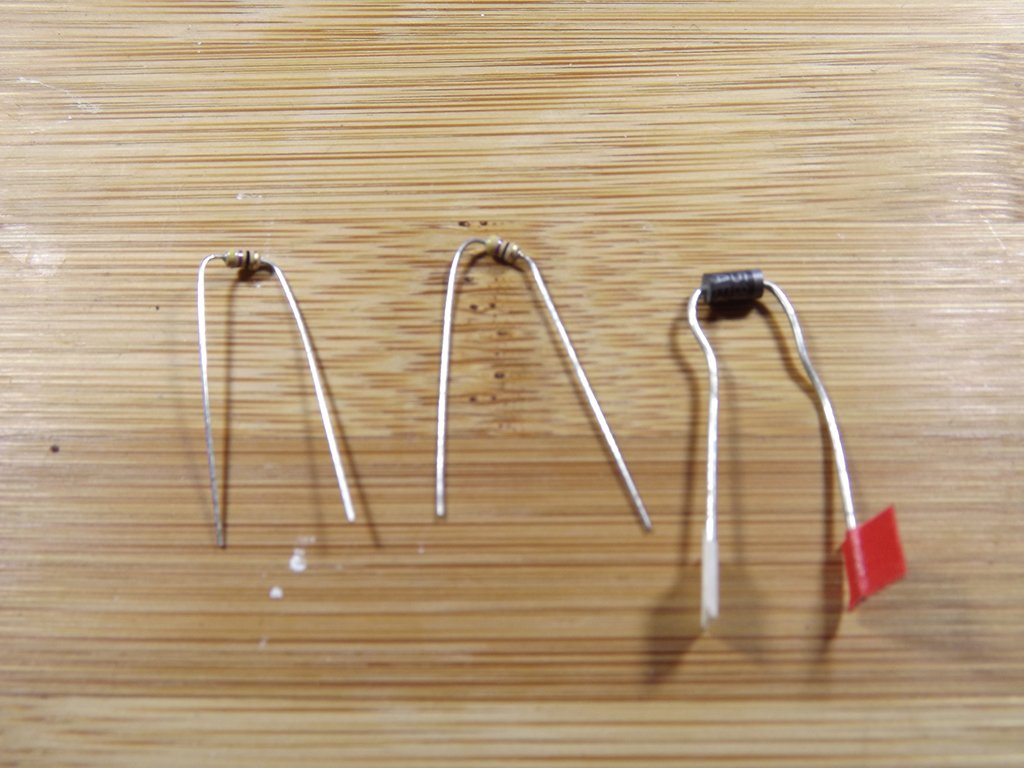

Commencez par plier les jambes des deux résistances et de la diode à la taille approximative du PCB

blank

Poussez ensuite les deux résistances dans le PCB et la diode en vous assurant que la ligne sur la diode correspond à celle sur le PCB.

blank

Enfin, soudez tous les composants et coupez les fils à la bonne longueur. Si vous le souhaitez, vous pouvez ensuite réchauffer chaque joint pour obtenir une finition plus agréable.

Étape 2 – IC

Ensuite, nous devons souder le circuit intégré.

Commencez par plier soigneusement les jambes sur la puce. Vous pouvez soit utiliser un outil de pliage IC, deux morceaux de bois ou le faire soigneusement à la main. Faites-le par petits incréments si à la main et vérifiez s’il peut s’insérer dans le PCB à chaque fois. Vous devriez alors pouvoir le pousser dans le PCB.

blank

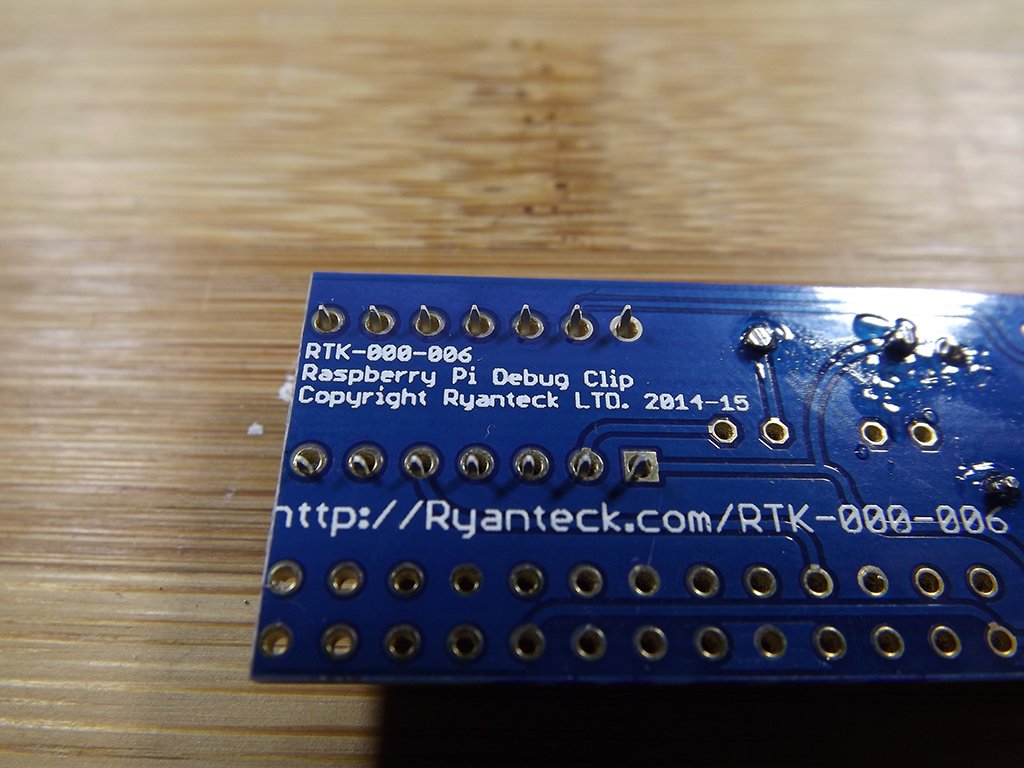

Enfin, souder le CI sur le PCB.

blank

Maintenant, nous allons souder l’en-tête à 2 broches. Vous pouvez le faire à la fin si vous préférez, mais je trouve que c’est le meilleur moment pour le souder.

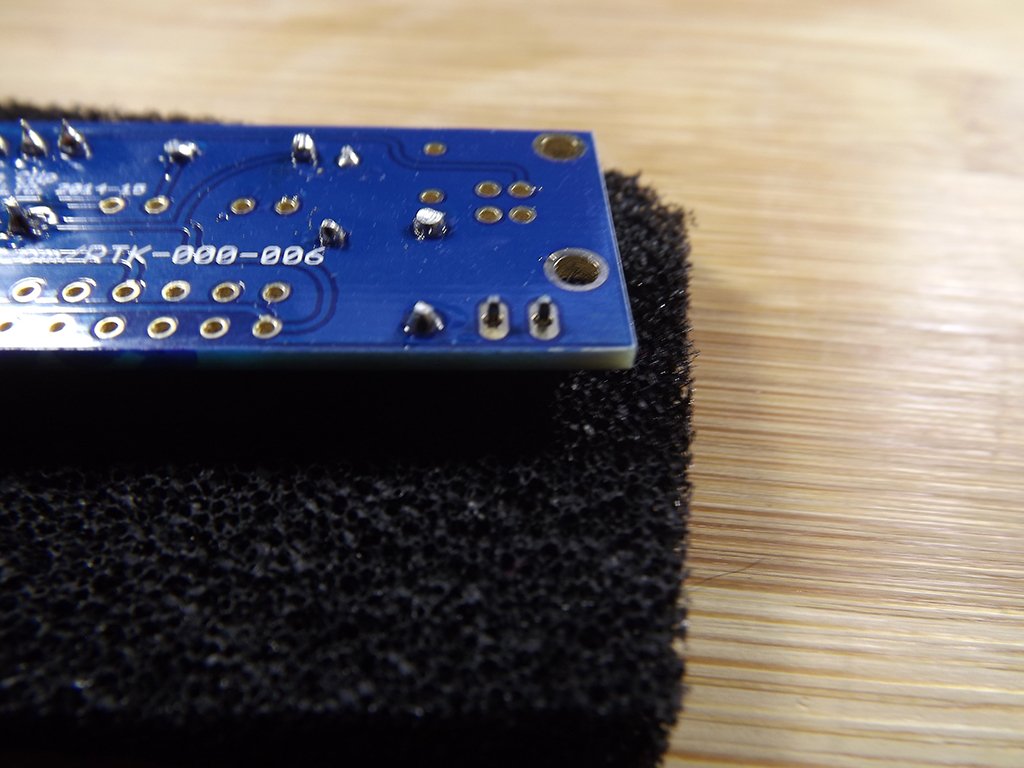

Placez soigneusement l’en-tête de broche dans une planche à pain, une éponge ou un morceau de mousse, puis placez le PCB sur l’en-tête.

blank

Tout en maintenant le PCB en place, soudez l’embase. Ne laissez pas le fer dessus trop longtemps ou cela pourrait faire souder une broche à un angle par rapport à l’autre.

Étape 4 – Prise USB

Je trouve que le meilleur composant à souder ensuite est la prise USB car ce sont les composants les plus hauts et facilite le soudage du fusible poly et des LED.

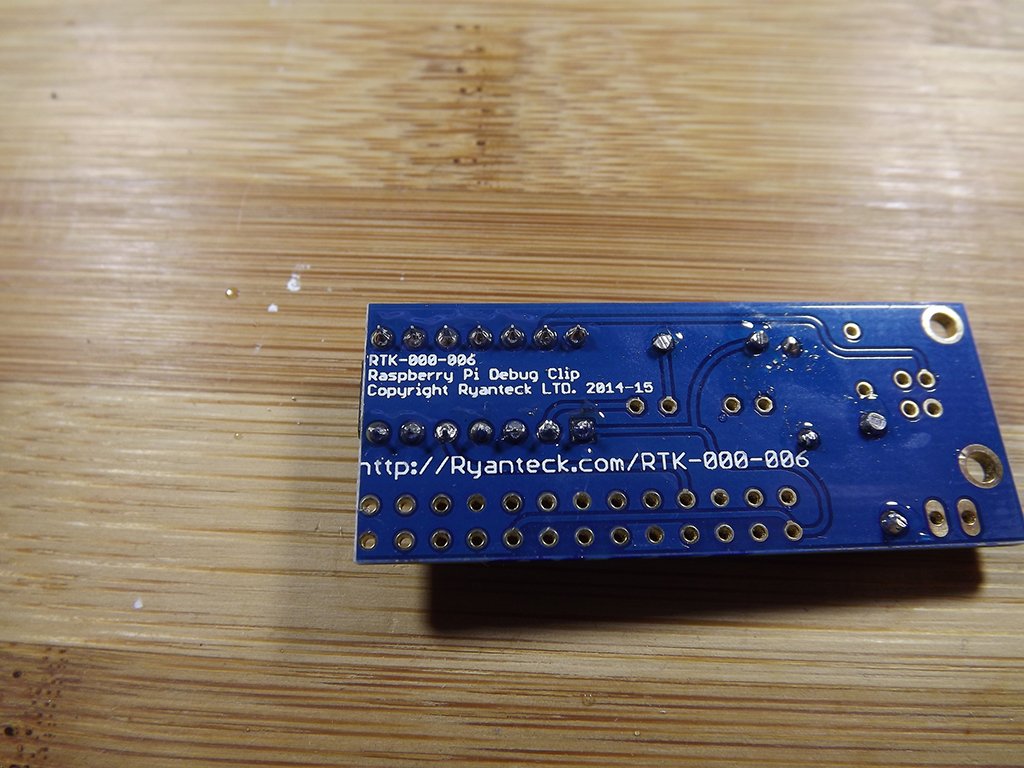

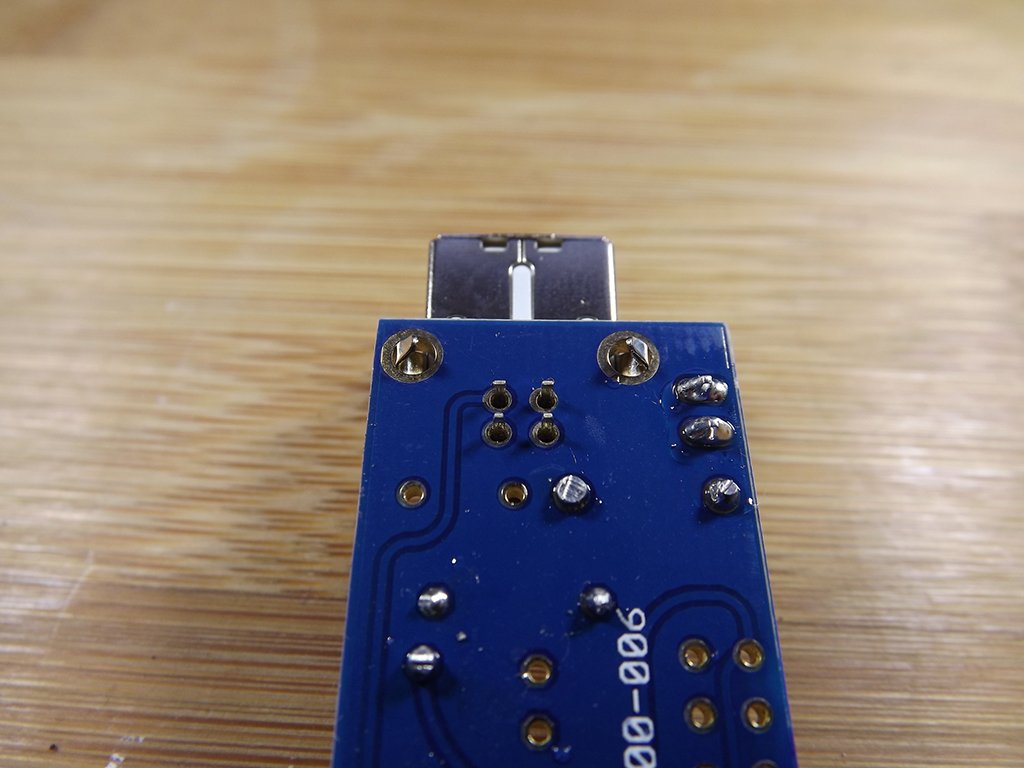

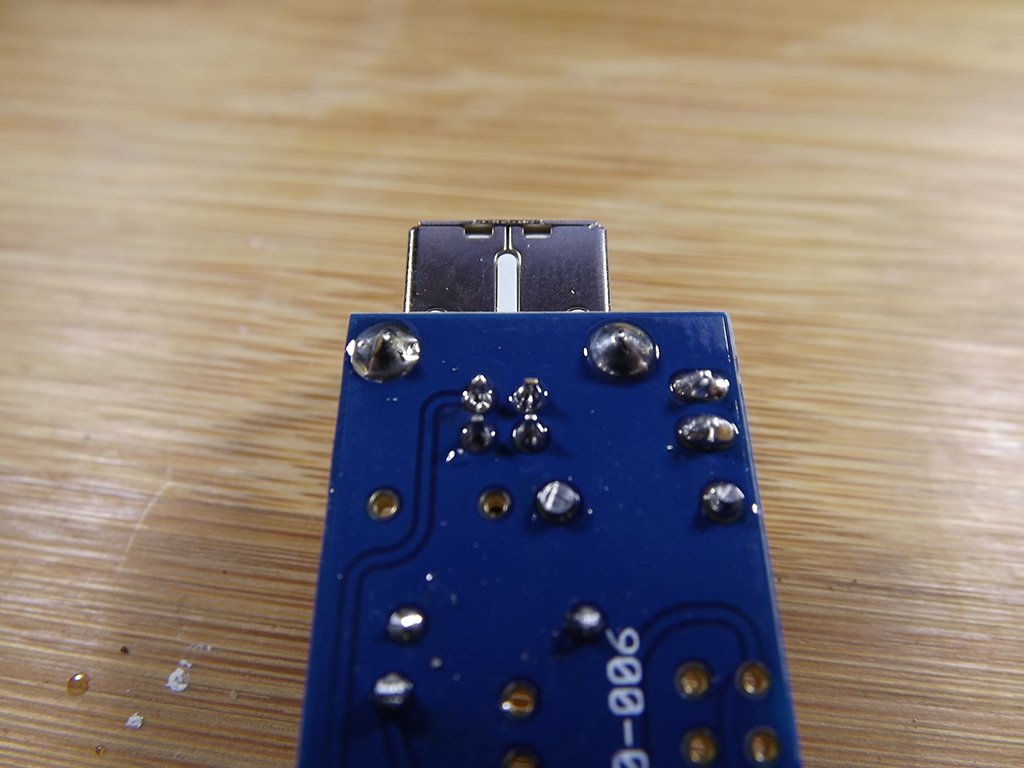

Commencez par pousser la prise USB dans l’emplacement sur le PCB, puis soudez les 4 broches USB et les 2 broches de terre de chaque côté pour aider à le maintenir en place.

blankblank

blank

Étape 5 – Polyfuse

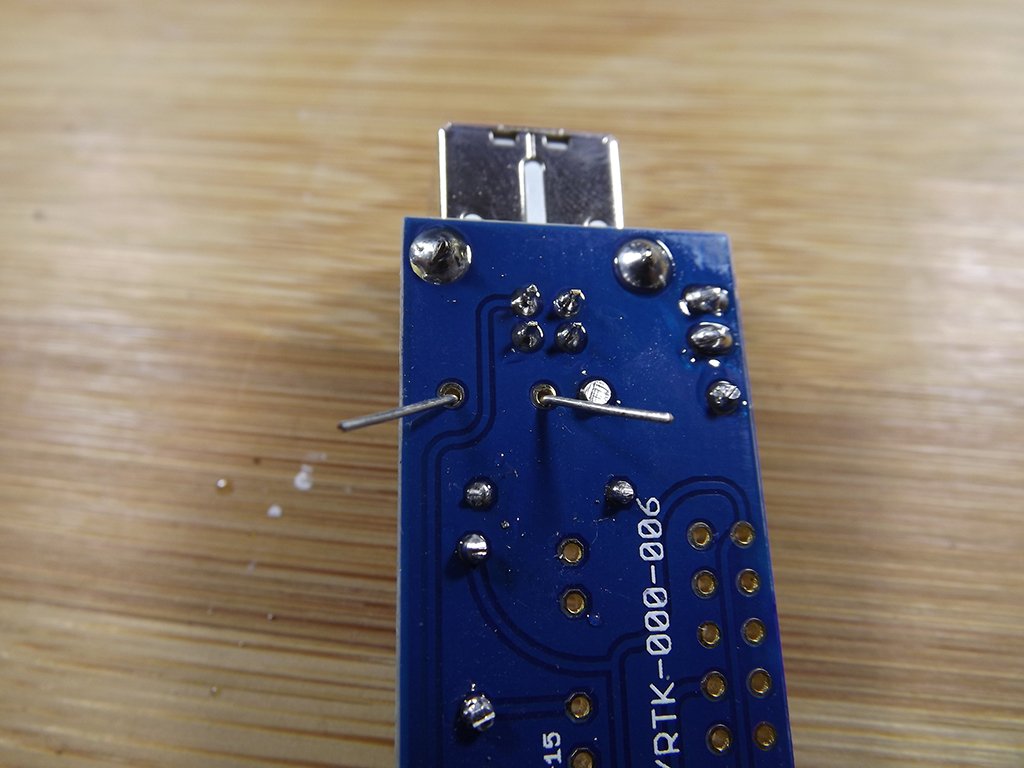

Ensuite, placez le polyfuse à son emplacement sur le PCB et pliez les jambes pour le maintenir en place.

blank

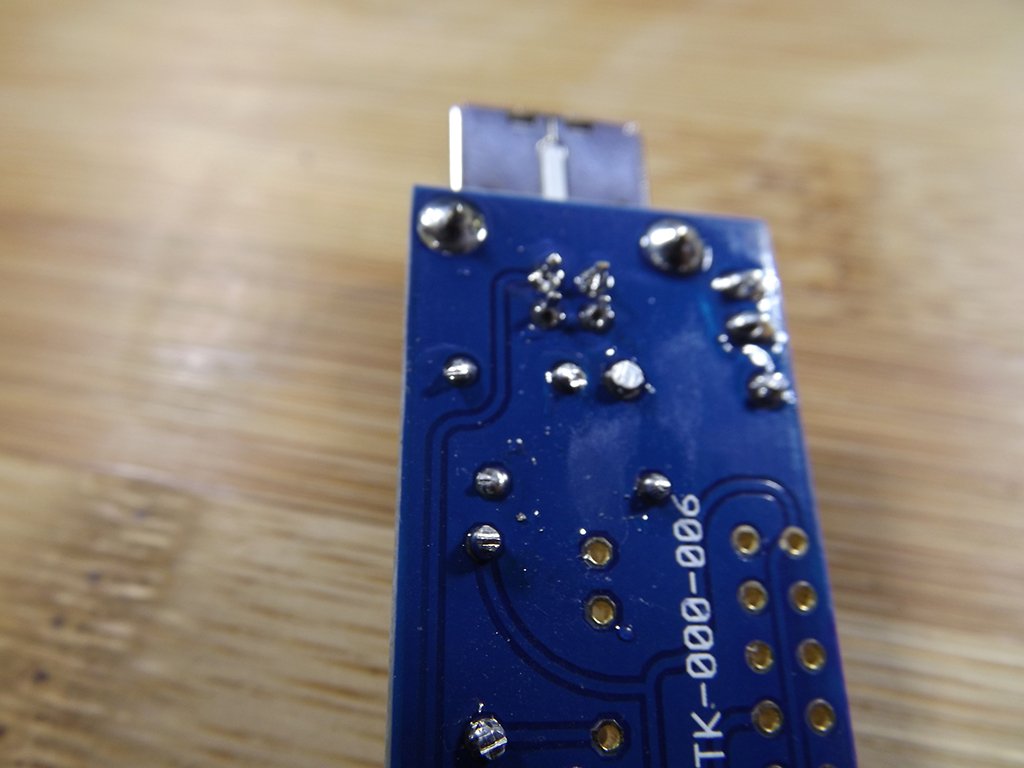

Soudez maintenant le polyfuse et coupez les fils.

blank

Étape 6 – LED

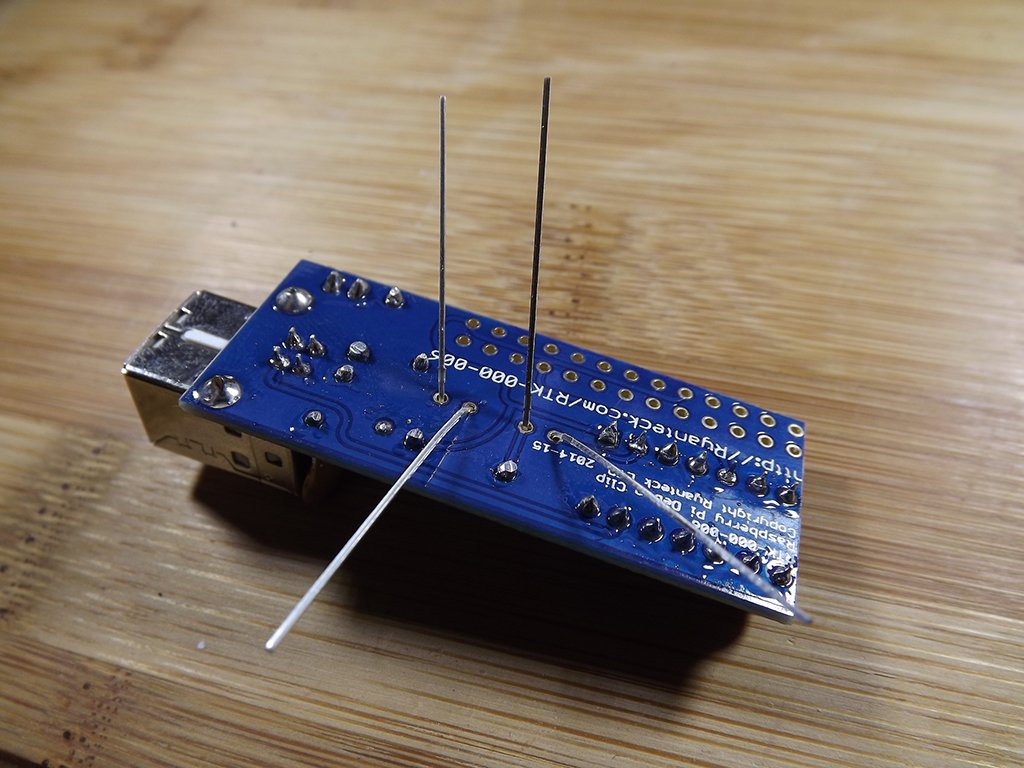

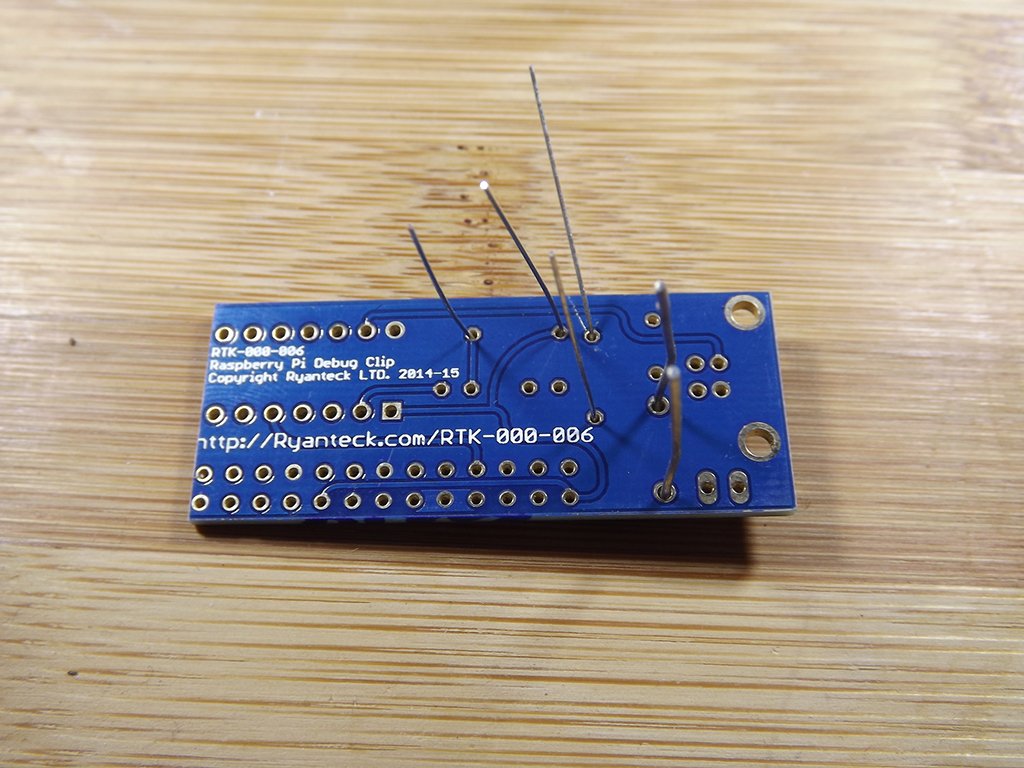

Enfin, placez les deux LED dans le PCB avec les fils positifs (plus longs) au milieu vers le symbole +. Pliez ensuite les fils légèrement à la base pour les maintenir en place pendant le soudage.

blank

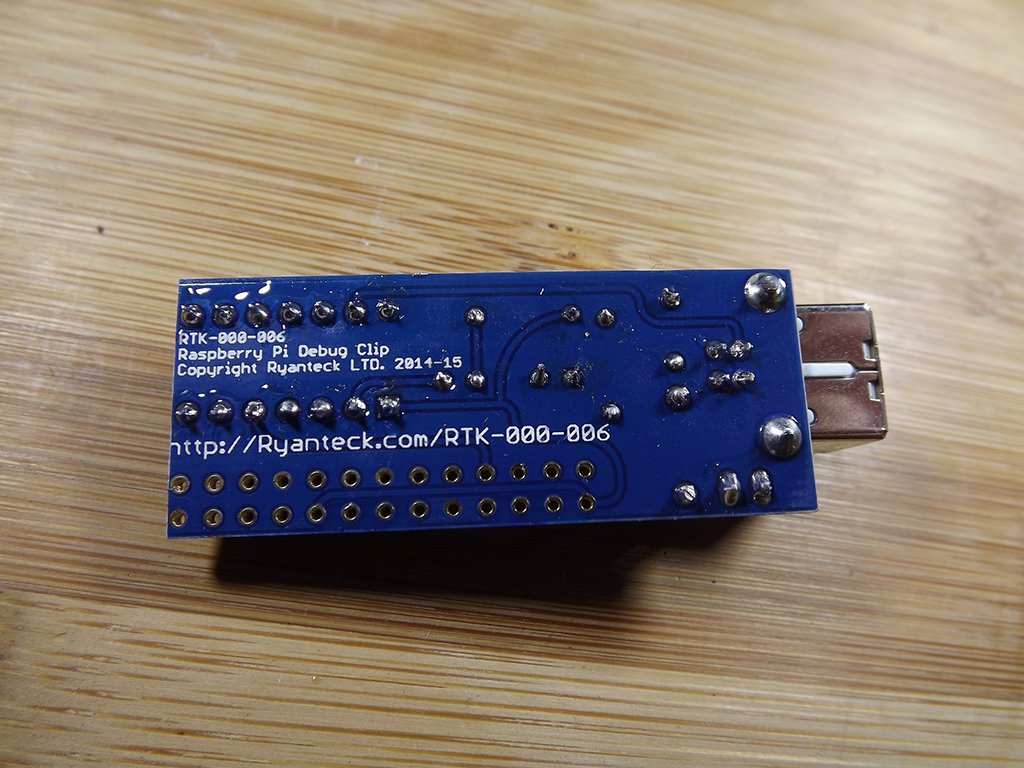

Et puis soudez les LED et coupez-en les jambes.

blank

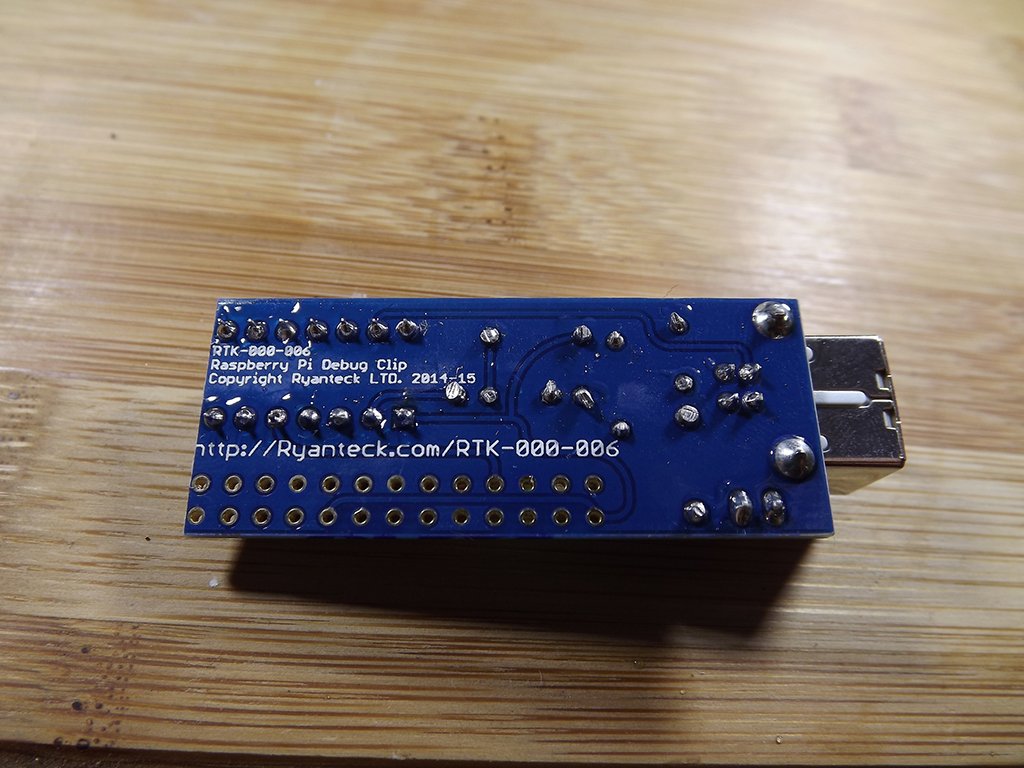

Étape 7 – Finir

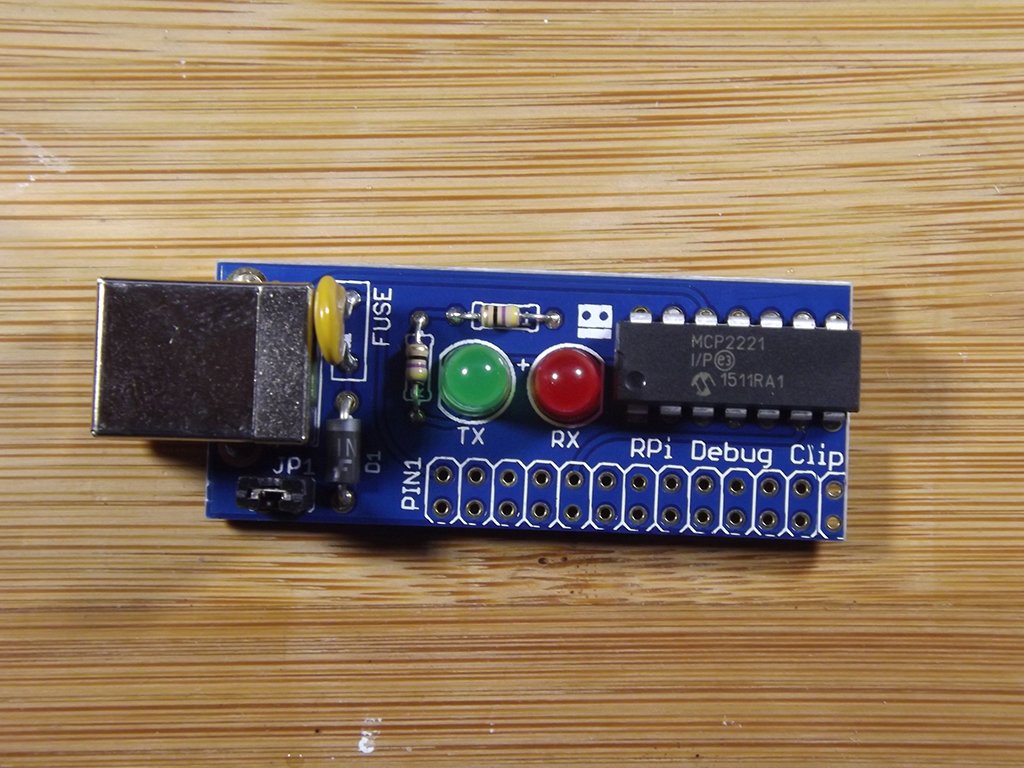

Félicitations, vous avez maintenant un clip de débogage entièrement soudé.

Tous les joints de soudure doivent être brillants, si vous en avez manqué, il est maintenant temps de ressouder les joints et de l’exiger.

blank

Ensuite, placez le cavalier sur l’en-tête à 2 broches du PCB. Vous pouvez avoir le cavalier connecté pour alimenter votre Raspberry Pi via l’alimentation 5V de votre port USB ou le garder simplement sur une broche pour que le Pi soit alimenté par sa propre source, comme un autre chargeur USB, un groupe de batteries ou des batteries.

blank
