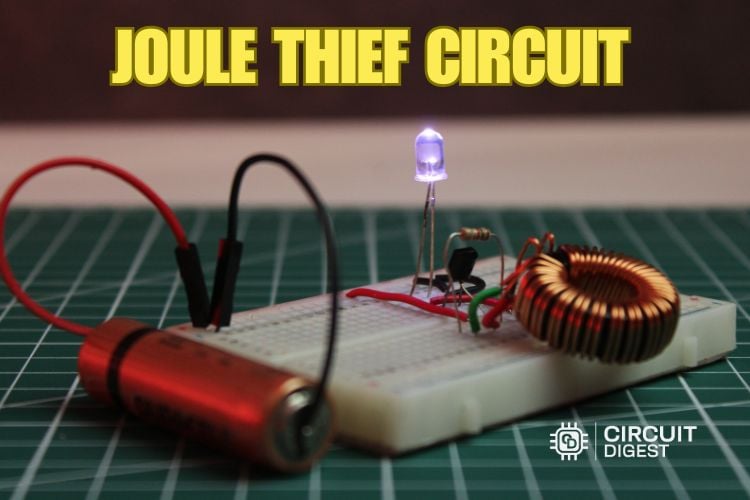

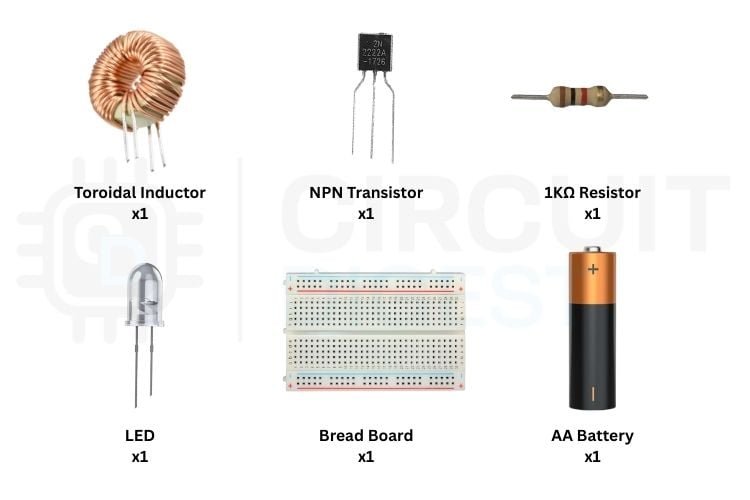

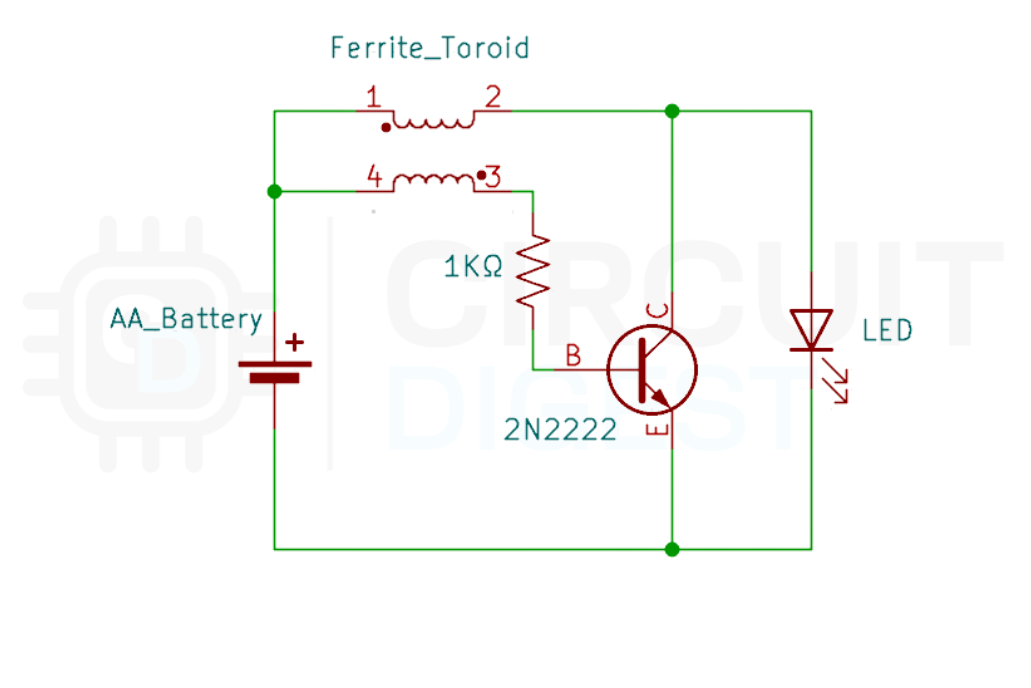

| Composants | Quantité | Description | Fonction dans le circuit |
| Transistor NPN (par ex.2N2222,2N3904) |
1 | Un transistor à petit signal | Agit comme un interrupteur, contrôlant le flux de courant à travers la bobine et permettant d’augmenter la tension |
| Résistance 1 kΩ | 1 | Limite le courant à la base du transistor | Empêche un courant de base excessif et assure une oscillation stable |
| Bobine toroïdale | 1 | Petit noyau de ferrite à deux enroulements | Stocke et libère l’énergie magnétique ; fournit une rétroaction au transistor pour l’oscillation |
| DIRIGÉ | 1 | Diode électroluminescente | Convertit les impulsions de tension amplifiées en lumière visible |
| Pile (AA ou AAA, 1,5 V) | 1 | Source d’alimentation basse tension | Fournit une tension d’entrée, même si elle est faible ou partiellement déchargée |
| Planche à pain | 1 |
carte de prototypage | Permet un assemblage et un test faciles du circuit sans soudure |
| Fils de connexion | Au besoin | fils de cuivre ou de cavalier | Connecte les composants pour former le circuit complet |
- Alimenter les LED à partir de piles faibles – Il peut allumer une LED même lorsque la tension de la batterie est trop faible pour une utilisation normale.
- Projets de récupération d’énergie – Utile pour extraire l’énergie restante des cellules partiellement drainées.
- Lumières de secours portables – Peut être utilisé dans de petites lampes de poche pour prolonger la durée de vie de la batterie.
- Electronique éducative et de loisir – Aide les étudiants à comprendre la commutation inductive, l’oscillation et l’augmentation de tension.
- Circuits de capteurs basse consommation – Peut piloter de petits capteurs ou circuits nécessitant une tension légèrement plus élevée.
- Démonstrations de tests de batteries – Montre visuellement la quantité d’énergie restante dans les batteries « mortes ».
Quelles sont les alternatives au circuit Joule Thief ?
∗ Circuit Joule Thief suralimenté : Le Joule Thief suralimenté a un rendement plus élevé (supérieur à 80 %) que les autres types de circuits Joule Thief qui vont de 40 à 60 % d’efficacité.
∗ Convertisseurs Buck-Boost : Utilisé pour les applications plus puissantes avec une tension de sortie négative à partir d’une tension d’entrée.
∗ Multiplicateur de tension : Convertit l’électricité CA à basse tension en électricité CC à tension plus élevée.
∗ Topologie Split-pi : Convertisseurs DC-DC dotés de capacités bidirectionnelles grâce à l’utilisation de MOSFET et adaptés aux systèmes de freinage par récupération.
| Avantages | Inconvénients |
| Peut fonctionner à partir de très faibles tensions d’entrée | Peut fonctionner à partir de très faibles tensions d’entrée |
| Utilise l’énergie des batteries faibles ou « mortes » | La tension de sortie n’est pas régulée |
| Circuit simple avec très peu de composants | Ne convient pas aux charges à courant élevé |
| Faible coût et facile à construire | L’efficacité diminue à des charges plus élevées |
| Auto-oscillant (aucun contrôleur externe nécessaire) | Génère du bruit électrique dû à la commutation |
| Idéal pour apprendre les concepts d’augmentation de tension | Ne peut pas être utilisé pour charger la batterie |
| Conception compacte et portable | Les performances dépendent de la qualité de l’enroulement de la bobine |
- Faible puissance de sortie :
Le Joule Thief ne peut fournir qu’une petite quantité d’énergie, ce qui le rend adapté uniquement aux charges de faible puissance telles que les LED. - Mauvaise régulation de tension :
La tension de sortie n’est pas régulée et apparaît sous forme d’impulsions haute tension, inadaptées aux appareils électroniques sensibles. - Faible efficacité à des charges plus élevées :
L’efficacité diminue considérablement lorsque l’on tente de piloter un courant plus élevé ou plusieurs charges. - Capacité actuelle limitée :
Le circuit peut augmenter la tension, mais ne peut pas fournir un courant élevé. - Sensibilité des composants :
Les performances dépendent fortement du type de transistor, du bobinage et du matériau du noyau. - EMI et bruit :
Une commutation rapide peut générer du bruit électrique et des interférences électromagnétiques.
⇥ 8. Quelle est la plage de fréquences de fonctionnement typique d’un circuit Joule Thief ?
Les circuits Joule Thief fonctionnent normalement à des fréquences d’oscillation comprises entre 50 et 500 kHz, qui sont principalement influencées par divers facteurs tels que le type de noyau utilisé pour le tore, le nombre de tours dans l’enroulement, les propriétés du transistor et la charge appliquée.
Ce tutoriel a été créé par le Équipe d’ingénierie de CircuitDigest. Nos experts se concentrent sur la création de didacticiels pratiques et concrets pour aider les créateurs et les ingénieurs à apprendre les projets Raspberry Pi, les projets Arduino, les projets de circuits électroniques et bien plus encore.
J’espère que vous avez aimé cet article et que vous avez appris quelque chose de nouveau en créant le Circuit Joule Voleur. Si vous avez des doutes, vous pouvez les poser dans les commentaires ci-dessous ou utiliser notre forum CircuitDigest pour une discussion détaillée.
