Vous avez vu un lampadaire qui s’allume automatiquement la nuit et s’éteint le matin ou le jour. Il existe des capteurs qui détectent la lumière et la contrôlent en conséquence. Ces lampadaires sont un projet important dans les villes intelligentes.
Donc ici, dans ce projet, nous allons faire un Circuit d’éclairage public automatique simple utilisant LDR et relaisqui allumera et éteindra l’ampoule en fonction des lumières environnantes. Ce circuit est assez simple et peut être construit avec des transistors et du LDR, vous n’avez besoin d’aucun ampli opérationnel ou IC 555 pour déclencher la charge CA. Ici, nous avons utilisé une ampoule AC comme éclairage public. Certaines applications de ce circuit sont le contrôle de l’éclairage public, le contrôle de l’éclairage de la maison/du bureau, les indicateurs de jour et de nuit, etc.
Composants requis :
- Transistor BC547-2
- LDR (résistance dépendante de la lumière)
- Relais
- Résistance 1k
- Potentiomètre 100k
- Alimentation 12v -1
- Fils de connexion
- Fils de liaison
- Bornier à vis 2 broches ou 3 broches
- Planche à pain ou planche à pain
- Diode 1n4007
- Alimentation CA
- Charge CA ou ampoule
Qu’est-ce que le LDR ?
Les LDR sont fabriqués à partir de matériaux semi-conducteurs pour leur permettre d’avoir leurs propriétés sensibles à la lumière. Il en existe de nombreux types, mais un matériau est populaire : le sulfure de cadmium (CdS). Ces LDR ou PHOTO REISTORS fonctionnent sur le principe de la « Photo Conductivité ». Actuellement, ce que dit ce principe, c’est que chaque fois que la lumière tombe sur la surface du LDR (dans ce cas), la conductance de l’élément augmente ou en d’autres termes, la résistance du LDR diminue lorsque la lumière tombe sur la surface du LDR. Cette propriété de diminution de la résistance pour le LDR est obtenue car c’est une propriété du matériau semi-conducteur utilisé en surface.
Auparavant, nous avons construit de nombreux circuits utiles en utilisant le LDR. Vous trouverez ci-dessous quelques-uns des projets de circuits LDR les plus populaires.
Schéma de circuit et explication :

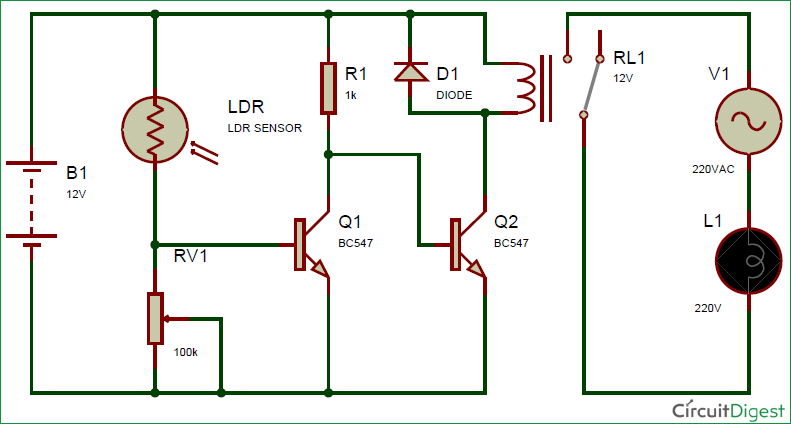

Ci-dessous le schéma de circuit de ce Projet d’éclairage public à détection de lumière.

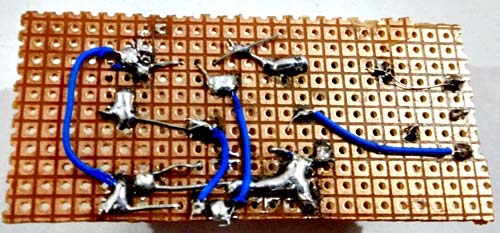

Dans ce projet, nous avons utilisé un LDR (résistance dépendante de la lumière) qui est chargé de détecter la lumière et l’obscurité. La résistance du LDR augmente dans l’obscurité et diminue en présence de lumière. Ce circuit est identique à un circuit de détecteur d’obscurité ou de détecteur de lumière, sauf qu’ici nous avons remplacé une simple LED par une charge CA, à l’aide d’un relais. Deux transistors BC547 NPN sont utilisés pour piloter le relais.
Chaque fois que la lumière tombe sur LDR sa résistance diminue et le transistor Q1 s’allume et le collecteur de ce transistor devient BAS, ce qui fait que le deuxième transistor s’éteint en raison de l’obtention d’un signal BAS à sa base, donc le relais reste également éteint en raison du deuxième transistor.
Actuellement chaque fois que LDR détecte les ténèbres, signifie pas de lumière, alors le transistor Q1 s’est allumé en raison de l’augmentation de la résistance du LDR qui est responsable de la chute de tension à la base de Q1. En raison d’un signal BAS à la base Q1, le transistor Q2 reçoit un signal HAUT du collecteur de Q1 et active le relais. Le relais a allumé la charge CA qui est connectée au relais. Un potard 10K est également utilisé pour régler la sensibilité du circuit.

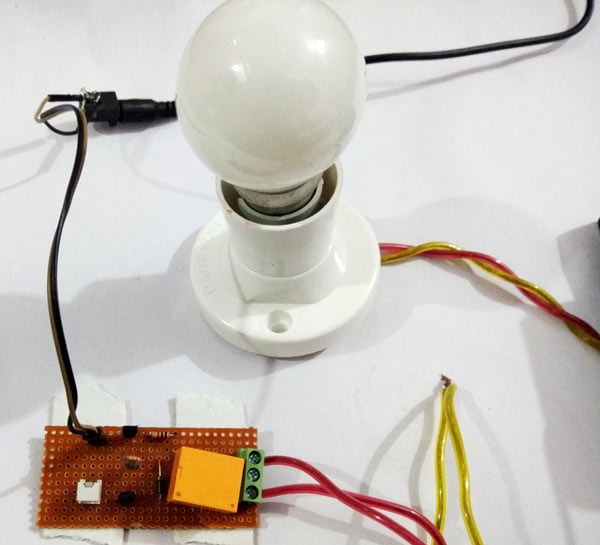

Voici donc comment les lampadaires automatiques s’allument la nuit et s’éteignent le jour, vérifiez le Vidéo de démonstration ci-dessous.
