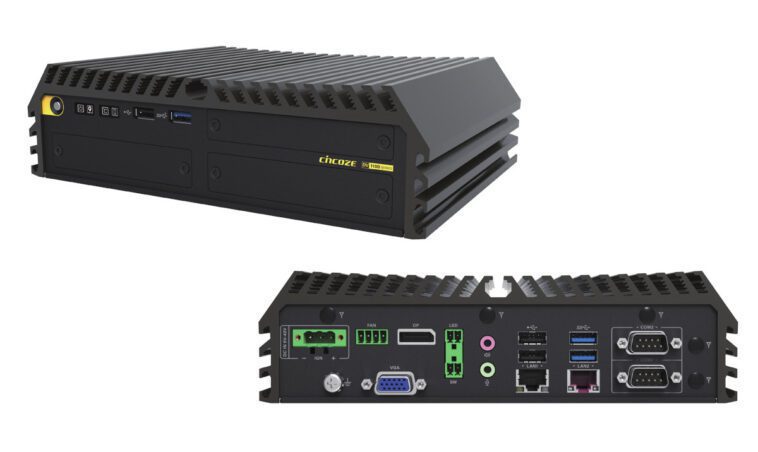

Cincoze DV-1100 est un ordinateur embarqué robuste alimenté par un choix de processeurs intégrés Intel Raptor Lake de 13e génération ou Alder Lake S Series de 12e génération avec jusqu’à 32 Go de mémoire DDR5 DO-DIMM, diverses options de stockage NVMe et SATA, jusqu’à trois interfaces d’affichage. , mise en réseau 2,5GbE et GbE, connectivité sans fil WiFi, Bluetooth, 4G LTE et/ou 5G en option, six ports USB pour l’extension, et plus encore.
Le système est logé dans un boîtier sans ventilateur en aluminium extrudé avec du métal robuste, suffisant pour les processeurs de 35 W, mais un kit de ventilateur supplémentaire est requis pour les processeurs de 65 W. En tant que système embarqué robuste conçu pour les environnements industriels, le Cincoze DV-1000 prend une entrée de 9 à 48 V CC, intègre deux ports COM RS232/RS422/RS485, est conforme à la norme MIL-STD-810H relative aux chocs et aux vibrations ainsi qu’à diverses autres normes industrielles et ferroviaires. normes et peut fonctionner dans une large plage de températures de -40°C à 70°C.
Spécifications du Cincoze DV-1100 :
- SoC (plusieurs options)
- Processeur intégré Intel Raptor Lake-S Series de 13e génération avec Intel UHD Graphics 770 (Core i9/i7/i5) ou Intel UHD Graphics 730 (Core i3) :
- Intel Core i9-13900E 24 cœurs jusqu’à 5,2 GHz ; TDP : 65 W
- Intel Core i7-13700E 16 cœurs jusqu’à 5,1 GHz ; TDP : 65 W
- Intel Core i5-13500E 14 cœurs jusqu’à 4,6 GHz ; TDP : 65 W
- Intel Core i5-13400E 10 cœurs jusqu’à 4,6 GHz ; TDP : 65 W
- Intel Core i3-13100E 4 cœurs jusqu’à 4,4 GHz ; TDP : 65 W
- Intel Core i9-13900TE 24 cœurs jusqu’à 5,0 GHz ; TDP : 35 W
- Intel Core i7-13700TE 16 cœurs jusqu’à 4,8 GHz ; TDP : 35 W
- Intel Core i5-13500TE 14 cœurs jusqu’à 4,5 GHz ; TDP : 35 W
- Intel Core i3-13100TE 4 cœurs jusqu’à 4,1 GHz ; TDP : 35 W
- Processeur intégré Intel Alder Lake-S Series de 12e génération avec Intel UHD Graphics 770 (Core i9/i7/i5), Intel UHD Graphics 730 (Core i3) ou Intel UHD Graphics 710 (Pentium/Celeron) :
- Intel Core i9-12900E 16 cœurs jusqu’à 5,0 GHz ; TDP : 65 W
- Intel Core i7-12700E 12 cœurs jusqu’à 4,8 GHz ; TDP : 65 W
- Intel Core i5-12500E 6 cœurs jusqu’à 4,5 GHz ; TDP : 65 W
- Intel Core i3-12100E 4 cœurs jusqu’à 4,2 GHz ; TDP : 60 W
- Intel Core i9-12900TE 16 cœurs jusqu’à 4,8 GHz ; TDP : 35 W
- Intel Core i7-12700TE 12 cœurs jusqu’à 4,7 GHz ; TDP : 35 W
- Intel Core i5-12500TE 6 cœurs jusqu’à 4,3 GHz ; TDP : 35 W
- Intel Core i3-12100TE 4 cœurs jusqu’à 4,0 GHz ; TDP : 35 W
- Intel Pentium G7400E 2 cœurs jusqu’à 3,6 GHz ; TDP : 46 W
- Intel Pentium G7400TE 2 cœurs jusqu’à 3,0 GHz ; TDP : 35 W
- Intel Celeron G6900E 2 cœurs jusqu’à 3,0 GHz ; TDP : 46 W
- Intel Celeron G6900TE 2 cœurs jusqu’à 2,4 GHz ; TDP : 35 W
- Processeur intégré Intel Raptor Lake-S Series de 13e génération avec Intel UHD Graphics 770 (Core i9/i7/i5) ou Intel UHD Graphics 730 (Core i3) :
- Jeu de puces – Intel H610E
- Mémoire système – Jusqu’à 32 Go DDR5 4 800 MHz SO-DIMM
- Stockage
- SSD M.2 via socket M.2 Key M Type 2280 (SSD PCIe Gen 4×4 NVMe ou SSD SATA 3.0)
- Jusqu’à 2x SSD M.2 via les sockets M.2 Key B (SSD PCIe Gen 3×2 NVMe ou SSD SATA 3.0)
- Baie HDD/SSD SATA 3.0 de 2,5 pouces
- Sortie vidéo
- Connecteur DisplayPort jusqu’à 3840 x 2160 à 60 Hz
- Connecteur VGA jusqu’à 1920 x 1200 à 60 Hz
- Interface CMI pour module d’extension CMI-DP ou CMI-HDMI en option
- Prise en charge des configurations d’affichage triple indépendantes
- l’audio
- Realtek ALC888, audio haute définition
- Prise de sortie ligne 3,5 mm
- Prise microphone 3,5 mm
- La mise en réseau
- Port RJ45 2,5 GbE via Intel i225
- Port Gigabit Ethernet RJ45 via Intel i219
- WiFi et Bluetooth en option via le module M.2 Key E (voir Extension)
- 4G LTE/5G en option via le module M.2 Key B (voir Extension) et double prise Nano SIM accessible en façade
- 5x trous d’antenne
- USB
- Port USB 3.2 Gen 2×1 Type-A 10 Gbit/s
- 2 ports USB 3.2 Gen 1×2 de 5 Gbit/s de type A
- 3 ports USB 2.0 Type-A de 480 Mbps
- Série – 2 ports COM RS-232/422/485 DB9 avec contrôle de flux automatique (prend en charge 5 V/12 V)
- Expansion
- Prise M.2 Key E 2230 (PCIe Gen 3×2 / USB2.0) pour l’extension du module Wireless/Intel CNVi
- Prise M.2 Key B 3042/3052 (PCIe Gen 3×2 / USB3.2 Gen2 x1 / USB2.0 / SATA) pour 5G/Stockage/Extension de carte supplémentaire
- 1x prise M.2 Key B Type 2242 (PCIe Gen 3 × 2 / USB2.0 / SATA), prise en charge du stockage/extension de carte supplémentaire
- Interfaces CMI (E/S multiples combinées)
- 1x interface CMI pour l’extension optionnelle du module d’affichage CMI
- 2x interfaces CMI pour extension de module CMI-COM/DIO en option
- Interface CFM (Control Function Module) – 1x interface CFM IGN pour extension de module CFM-IGN en option
- Divers
- Bornier à 4 broches pour ventilateur externe (Support Smart Fan par BIOS)
- Effacer le commutateur CMOS
- Bouton de réinitialisation
- Redémarrage instantané – Technologie de redémarrage instantané en 0,2 seconde
- Minuterie de surveillance
- Bouton marche/arrêt ATX
- Commutateur de mode AT/ATX
- SuperCap pour un fonctionnement sans entretien de la batterie CMOS
- Entrée d’alimentation – 9 – 48 V CC via bornier à 3 broches
- Alimentation à distance
- Marche/Arrêt via bornier 2 broches
- LED d’alimentation à distance via bornier à 2 broches
- Dimensions – 224,1 x 162 x 62 mm
- Poids – 2,52 kg (aluminium extrudé avec métal robuste)
- Fiabilité et protection
- Protection d’entrée de puissance inverse
- Protection de survoltage
- Plage : 51 ~ 58 V
- Type de protection : coupez la tension de fonctionnement, remettez sous tension au niveau prédéfini pour récupérer
- Protection contre les surintensités – 15A
- MTBF – heures à confirmer
- Base de données : Telcordia SR-332 Issue3, méthode 1, cas 3
- Écart de température
- en fonctionnement
- Processeur TDP 35 W – -40°C à 70°C
- Processeur TDP 65 W – à confirmer (kit de ventilateur externe requis)
- PassMark BurnInTest : 100 % CPU, graphiques 2D/3D sans limitation thermique
- Avec périphériques à température étendue ; Température ambiante avec flux d’air
- Selon CEI60068-2-1, CEI60068-2-2, CEI60068-2-14
- Stockage – à confirmer
- en fonctionnement
- Humidité relative – à confirmer
- Chocs et vibrations – MIL-STD-810H
- CEM
- CE, UKCA, FCC, ICES-003 Classe A
- EN CEI 61000-6-4 / EN CEI 61000-6-2 (entrée 24 V CC uniquement)
- EN 50155 (EN 50121-3-2 uniquement)
- Marque E (en attente)
- EMI
- CISPR 32 Conduit et rayonné : Classe A
- EN/BS EN 50121-3-2 Conduit et rayonné : Classe A
- EN/BS EN IEC 61000-3-2 Émissions de courants harmoniques : Classe A
- EN/BS EN 61000-3-3 Fluctuations de tension et scintillement
- FCC 47 CFR Partie 15B, ICES-003 Conduit et rayonné : Classe A
- SME
- EN/IEC 61000-4-2 ESD : Contact : 6 kV ; Air : 8 kV
- EN/IEC 61000-4-3 RS : 80 MHz à 1 000 MHz : 20 V/m
- EN/IEC 61000-4-4 EFT : Alimentation CA : 2 kV ; Alimentation CC : 2 kV ; Signal : 2 kV
- EN/IEC 61000-4-5 Surtensions : Alimentation CA : 2 kV ; Signal : 1 kV
- EN/IEC 61000-4-6 CS : 10 V (Conforme à la norme lors de l’utilisation d’un câble blindé)
- EN/IEC 61000-4-8 PFMF : 50 Hz, 30 A
EN/IEC 61000-4-11 Creux de tension et interruptions de tension : 1 cycle à 60 Hz

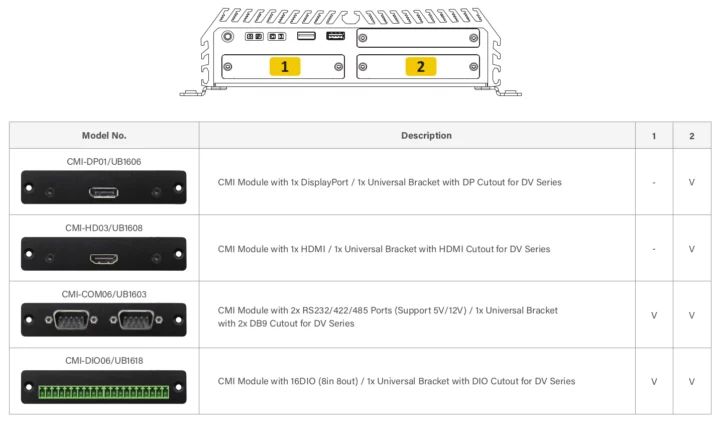

Cincoze propose des options de montage mural, sur rail DIN et VESA pour l’ordinateur intégré, ainsi que divers modules CMI, comme indiqué dans le tableau ci-dessus, pour l’extension DisplayPort, HDMI, série ou DIO. La page produit répertorie Windows 10 comme étant pris en charge par défaut, Linux étant disponible sur demande. Mais les revendeurs proposent une liste plus longue de systèmes d’exploitation :
Cincoze affirme que le DV-1100 convient à la fabrication intelligente, à la vision industrielle, à l’informatique ferroviaire et à d’autres applications à espace limité où la stabilité et la fiabilité sont essentielles. Plus de détails peuvent être trouvés sur la page produit. Cincoze ne vend pas d’échantillons de l’ordinateur embarqué robuste sur son site Web, mais MITXPC le fait, à partir de 1 099,95 $ et plus et vous pouvez ajouter des options telles que le processeur, la mémoire, le stockage, le module CMI, le système d’exploitation, etc… pour créer un système complet correspondant à votre exigences et vérifiez le prix final.
