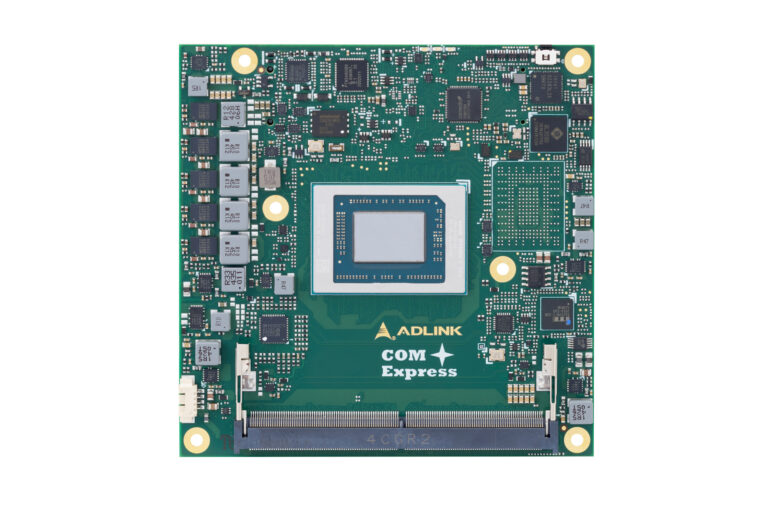

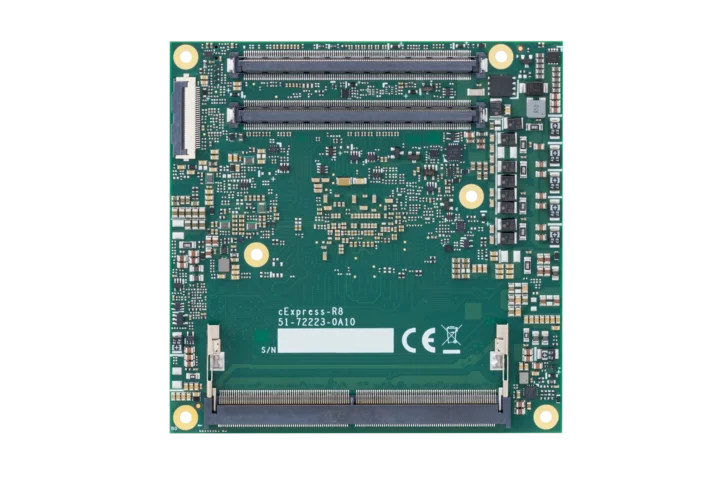

Adlink CEXPRESS-R8 est un module CPU compact COM Express Type 6 propulsé par un choix de SoC 8000 intégrés AMD Ryzen, jusqu’à 88 cœurs de performances AI, prenant en charge jusqu’à 96Gb de DDR5 (ECC ou non-ECC) Memory et optionnel NVME SSD.
Le module dispose également d’un contrôleur Intel I226 2.5GBE, d’un contrôleur de carte SEMA et d’un connecteur de débogage, et expose toutes les I / OS via deux connecteurs standard COM Express COM Express avec quatre SATA III, jusqu’à 16x PCIe Gen4 Lanes, DDI, LVDS et / ou Interface EDP pour jusqu’à quatre écrans, et plus.
CEXPRESS-R8 Spécifications:
- Hawk Point Soc (l’un ou l’autre)
- AMD Ryzen Embedded 8845HS Octa-Core Processeur jusqu’à 5,1 GHz avec 6 WG (groupe de travail) AMD Radeon RDNA 3 Core graphique; TDP: 35-54W
- AMD Ryzen intégré le processeur octa-core intégré jusqu’à 5,1 GHz avec 6 core graphique Radeon Radeon Radeon 3; TDP: 15-30W
- AMD Ryzen a intégré le processeur hexa-core 8645HS jusqu’à 5,0 GHz avec 4 WG RADEON RDNA 3 Core graphiques; TDP: 35-54W
- AMD Ryzen a intégré le processeur hexa-core 8640U jusqu’à 4,9 GHz avec 4 WG Radeon RDNA 3 Core Graphics; TDP: 15-30W
- AI Accelerator (sur les quatre SKU) – 16 TOPS XNDA NPU; Remarque: jusqu’à 39 sommets des performances de l’IA pour le SOC dans son ensemble
- Mémoire système – jusqu’à 96 Go (2x 48 Go) DDR5 DDR5 non ECC / ECC @ jusqu’à 5600 MHz; Remarque: Maintenant que les modules DDR5 de 64 Go sont disponibles, 128 Go de RAM peuvent être possibles.
- Stockage
- PCIE PCIE GEN4 NVME SSD (option de construction à la place de SATA)
- Flash SPI de 32 Mo pour ami UEFI avec sauvegarde CMOS
- Réseautage – Contrôleur Ethernet Intel I226 2,5 Gb
- Connecteurs COM Express standard 2x 220 broches
- Stockage – 4x SATA 6 Go / s (PCIe-to-sata)
- Afficher
- Interfaces d’affichage numérique DDI 1/2/3
- LVDS à canal unique / double canal (EDP-to-LVDS IC)
- 4 voies EDP 1.4b (option de construction à la place des LVD)
- 4 combinaisons d’affichage simultanées de DisplayPort / HDMI / LVDS / EDP
- Audio – Codec sur Carrier Express-Base6 R3.1 (support standard ALC888)
- Réseautage – Interface 2.5 gbe
- USB
- 4x USB 3.x / 2.0 / 1.1
- 4x USB 2.0 / 1.1
- Série – 2x ports UART
- Expansion
- PCIE X8 GEN4 (LANES 16-23) (1 x8, 2 x4)
- 4x PCIe X1 Gen4 (LANES 0-3)
- 4x PCIe X1 Gen4 (LANES 4-7)
- Bus LPC (via ESPI-to-LPC Bridge IC)
- SMBUS (système), I2C (utilisateur)
- 4x GPIO et 4X GPI
- Contrôleur de la carte SEMA – surveillance de tension / courant, support de débogage de séquence de puissance, contrôle du mode AT / ATX, logistique et informations médico-légales, contrôle plat du panneau plat, objectif général I2C, minuteur de chien de garde, contrôle des ventilateurs et BIOS de l’infection (double bios par une option de construction)
- Débogage – Connecteur de câble plat polyvalent à 30 broches pour une utilisation avec le module de débogage DB30-X86 fournissant le BIOS Post Code LED, EC Access, SPI BIOS Flashing, Power Test Points, Debug LED
- Sécurité – TPM 2.0 (Infineon)
- Misc – Super E / S pris en charge sur Carrier si nécessaire (support standard W83627DHG-P)
- Alimentation électrique
- Entrée standard – ATX: 12V ± 5% / 5VSB ± 5%; ou à: 12V ± 5%
- Entrée large – ATX: 8,5-20V / 5VSB ± 5%; ou à: 8.5-20v
- Gestion – ACPI 5.0 CONFORME, Prise en charge de la batterie intelligente
- Dimensions – 95 x 95 mm (PICMG com.0: Rev 3.1 Type 6 Taille de base)
- Plage de températures – Fonctionnement standard: 0 ° C à 60 ° C; Stockage: -20 ° C à 80 ° C

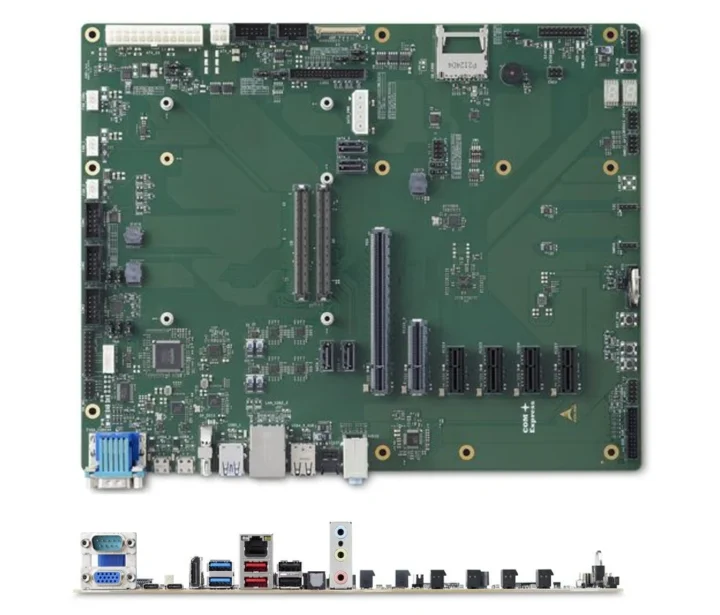

Adlink prend en charge Windows 11 22H2 et Ubuntu 22.04 LTS. Le manuel d’utilisation mentionne également Windows 11 IoT Enterprise LTSC 2024 64 bits et Yocto Linux 64-bits, avec un lien vers les Meta Calques pour le matériel Adlink x86. La société peut également fournir la carte de transporteur Express-Base6 R3.1 illustrée ci-dessous si vous n’avez pas déjà de carte de transporteur COM Express Type 6 compatible.
Six options de refroidissement sont disponibles pour le module ordinateur sur le module CEXPRESS-R8:
- Épandémiques
- HTS-CR8-B HeatSprider pour CEXPRESS-R8 avec des affrontements filetés pour le montage inférieur
- HTS-CR8-BT HeatSpreader pour CEXPRESS-R8 avec des affrontements à travers pour le montage supérieur
- Dissipateurs thermiques passifs
- THS-CR8-BLIAU DE CHAUFS DE PROFILDE
- THS-CR8-BT dissipateur thermique à profil bas pour CEXPRESS-R8 avec des affrontements à travers un montant pour le montage supérieur
- THSH-CR8-B dissipateur de chaleur de haut niveau pour CEXPRESS-R8 avec des affrontements filetés pour le montage inférieur
- Dissipateur thermique actif – THSF-CR8-B-BEUR TIRESTRIEURS PROFILE avec ventilateur pour CEXPRESS-R8 avec des affrontements filetés pour le montage inférieur
Il s’agit du deuxième module CPU COM Express Type 6 basé sur la famille 8000 AMD Ryzen Embedded 8000, et le Congatec Conga-TCR8 introduit l’année dernière offre des fonctionnalités très similaires au CEXPRESS-R8 couvert dans cet article, y compris les mêmes Skus de quatre Ryzen intégrés 8640U à 8845HS.
Adlink n’a pas fourni d’informations sur les prix pour le module ordinateur CEXPRESS-R8, et toutes les informations sur la page du produit sont actuellement préliminaires et sujettes à modification.
