Cette nouvelle carte de développement IoT basée sur ESP32-C6 prend en charge le chargement des batteries solaires

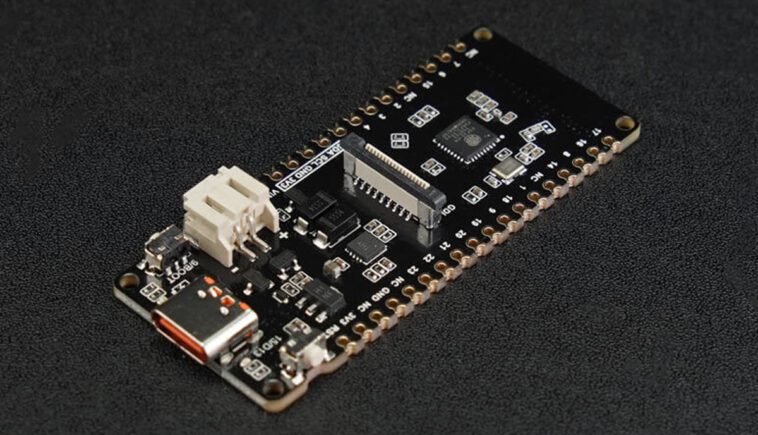

Le FireBeetle 2 ESP32-C6 de DFRobot est une carte de développement IoT avec 802.11ax (maintenant appelée Wi-Fi 6), Bluetooth 5, Zigbee 3.0, Thread 1.3 et des options d’alimentation flexibles, notamment USB Type-C, 5 V CC et un lithium-ion CN3065. chargeur de batterie pour systèmes solaires.

Ce n’est pas le premier panneau solaire que nous abordons. Nous avons également exploré des cartes telles que Conexio Stratus, Wisblock Kit 2 et RAK8211-NB iTracker ainsi que d’autres appareils alimentés à l’énergie solaire tels que des ordinateurs portables à énergie solaire, des écouteurs à énergie solaire et même une alimentation à énergie solaire.

Spécifications de la carte de développement IoT FireBeetle 2 ESP32-C6 :

• Processeur – ESP32-C6 RISC-V monocœur, 160 MHz
• Mémoire
  • SRAM – 512 Ko
  • ROM – 320 Ko
  • Flash – 4 Mo
  • SRAM RTC – 16 Ko
• USB – USB 2.0 CDC
• Wifi
  • Protocoles – IEEE 802.11b/g/n, IEEE 802.11ax (mode non-AP 20 MHz uniquement)
  • Bande passante – Prend en charge 20 MHz et 40 MHz à 2,4 GHz
  • Modes – Station, SoftAP, SoftAP+Station
  • Fréquence – 2,4 GHz
  • Agrégation de trames – TX/RX A-MPDU, TX/RX A-MSDU
• Bluetooth
  • Protocole – Bluetooth 5, Bluetooth mesh
  • Fréquence – 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
• IEEE 802.15.4
  • Compatibilité – Protocole IEEE 802.15.4-2015
  • Bande de fréquence – 2,4 GHz
  • Débit de données – 250 Kbps
  • Prise en charge – Thread 1.3 et Zigbee 3.0
• Ports et interfaces :
  • E/S numériques – 19x
  • LED PWM – 6 canaux
  • SPI – 1x
  • UART-3x (LP UART x1)
  • I2C – 2x (LP I2C x1)
  • I2S-1x
  • Émetteur-récepteur IR – 5x canal de transmission, 5x canal de réception
  • ADC – 1x SAR 12 bits, 7 canaux
  • Contrôleur DMA – 3x canal de transmission, 3x canal de réception
• Autres paramètres :
  • Tension de fonctionnement – ​​3,3 V
  • Tension d’entrée de type C – 5 V CC
  • Tension d’entrée solaire – Panneau solaire 4,5 – 6 V
  • Courant de charge maximum – 0,5 A
  • Courant de veille – 16 µA (en mode veille profonde, alimenté par batterie)
  • Température de fonctionnement – ​​-10 ~ 60 ℃
  • Dimensions – 25,4x60mm / 1×2,36”

La carte a été conçue pour prendre en charge l’alimentation provenant de trois sources différentes. Premièrement, il peut être alimenté ou programmé via une connexion USB-C. Deuxièmement, il accepte une alimentation externe jusqu’à 5 V via la broche VCC. Enfin, il peut être alimenté par une batterie externe grâce au connecteur JST fourni.

D’après le schéma, il est clair que la carte utilise un circuit intégré de chargeur linéaire à courant constant/tension constante CN3165 pour convertir l’énergie solaire et charger la batterie. Selon la fiche technique, ce circuit intégré peut charger la batterie avec un courant constant maximum de 1A et permet également de régler le courant avec une résistance. De plus, le schéma montre l’utilisation d’un régulateur linéaire LDO haute tension d’entrée HM6245P3V3PR 85 mA, pour convertir l’alimentation externe en 3,3 V, qui alimente ensuite le module ESP32-C6.

Une autre caractéristique intéressante de cette carte est qu’elle prend en charge la technologie Target Wake Time (TWT) du Wi-Fi 6 qui réduit la consommation d’énergie et améliore la durée de vie de la batterie et les performances de l’appareil.

L’appareil prend également en charge Thread 1.3. il s’agit d’un protocole de réseau maillé sans fil conçu pour les applications Internet des objets (IoT). Il permet une intégration transparente dans les réseaux IoT avec divers protocoles de communication, ce qui en fait une solution idéale pour les environnements de maisons intelligentes et de bâtiments commerciaux.

Dans la boîte, vous trouverez un microcontrôleur FireBeetle 2 Board ESP32 C6 et deux jeux d’en-têtes à 20 broches de 2,54 mm. La page produit comprend également une documentation supplémentaire, notamment un wiki produit, la fiche technique de la puce ESP32-C6, des schémas et des détails sur les dimensions. Ils fournissent également des exemples de projets utilisant l’IDE Arduino et des guides pratiques sur la page produit.

La carte de développement IoT FireBeetle 2 ESP32 C6 peut être achetée directement auprès de DFRobot ou vous pouvez l’acheter sur Aliexpress. Dans les deux points de vente, il est au prix de 5,90 $.
