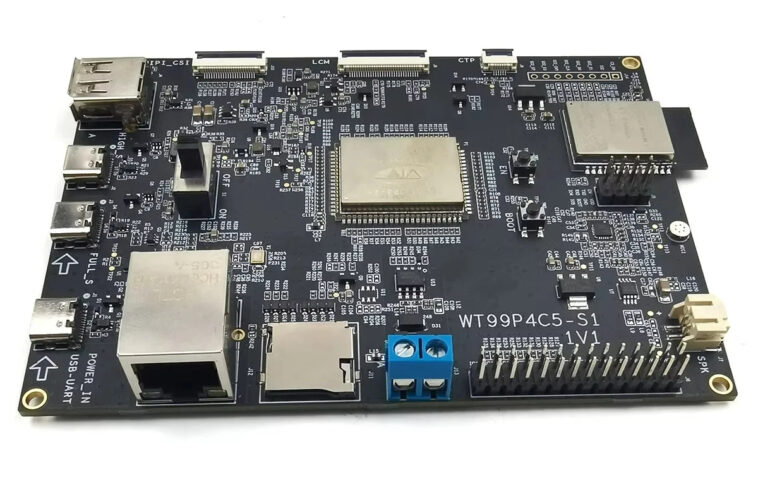

Toutes les cartes ESP32-P4 et Devkits que nous avons couverts jusqu’à présent reposent sur ESP32-C6 pour la connectivité sans fil, mais la balise sans fil WT99P4C5-S1 diffère en ce qu’elle associe la module sans fil ESP32-P4 RISC-V avec une module ESP32-C5 avec une radio WiFi 6 à double bande pour Zigbee, et une connectivité.
La carte comprend également des connecteurs MIPI DSI et CSI pour un affichage et une caméra, des en-têtes GPIO pour les modules ESP32-P4 et ESP32-C5, un emplacement de carte microSD, un port Ethernet rapide, un microphone intégré, un connecteur de haut-parleur, un bloc terminal RS485 et quelques ports USB pour les données et le débogage.
Tag sans fil WT99P4C5-S1 Spécifications de la carte:
- Module de base – étiquette sans fil WT0132P4-A1
- Soc – Systèmes EspressIF ESP32-P4
- Processeur
- CPU RISC-V HP (haute performance) à 32 bits 32 bits.
- Single-Risc-V lp (basse puissance) MCU Core @ jusqu’à 40 MHz avec 8 Ko de RAM TCM à wates zéro
- Mémoire
- 768 Ko HP L2Mem (pour CPU double cœur), 32 Ko LP SRAM, 8 Ko TCM (pour LP MCU Core)
- PSRAM de 16 Mo ou 32 Mo
- Stockage – 128 kb HP ROM, 16 Ko LP ROM
- GPU – Accélérateur de traitement des pixels 2D (PPA)
- VPU – Prise en charge des codecs H.264 et JPEG
- Processeur
- Stockage – 16 Mo ni flash
- Dimensions – 25 x 20 mm
- Soc – Systèmes EspressIF ESP32-P4
- Stockage – Place de carte microSD
- Affichage I / F – Connecteur MIPI DSI pour l’affichage + connecteur «LCD TP» pour l’écran tactile
- Caméra I / F – Connecteur MIPI CSI
- Audio
- Connecteur de haut-parleur
- Microphone intégré
- Puce d’amplificateur audio
- ES8311 Codec audio
- Réseautage
- Port RJ45 Ethernet 10/100 Mbps
- Module sans fil ESP32-C5-Wroom-1 en option pour double bande 802.11ax WiFi 6, Bluetooth 5.0 LE et 802.15.4 (Zigbee 3.0 et Thread 1.3)
- USB
- PORTS USB TYPE-C USB
- Port 1x USB de type A
- Série – Bloc de borne RS485 à 2 broches à l’aide de la puce SIT3088EESA
- Expansion
- En-tête GPIO de 28 broches (J6) pour ESP32-P4
- En-tête GPIO à 8 broches (J14) pour ESP32-C5 avec 7x GPIO, C5 EN PIN
- En-tête GPIO à 8 broches (J5) pour ESP32-C5 avec UART, ADC, 3.3V, GND
- Débogage – Port USB-C via la puce USB-TO-UART
- Mission
- Interrupteur d’alimentation
- Boutons de démarrage et en
- Power LED
- Gestion de l’énergie
- Entrée DC 5V via le port USB-C
- 5V à 3,3 V LDO
- Dimensions – TBD
La documentation est limitée à une fiche technique anglaise de 11 pages pour le module ESP32-P4 et à une fiche technique de 13 pages en chinois pour la carte elle-même, tous deux disponibles en téléchargement sur la page du produit. On nous dit de programmer le conseil d’administration avec le cadre ESP-IDF, et il y a aussi un lien vers des échantillons de code sur github (https://github.com/wireless-tag-om/wt99p4c5-s1/tree/master/examples/wt99p4c5). Cependant, ce lien ne fonctionne pas, probablement parce qu’ils ne l’ont pas encore rendu public, et je ne trouve aucune référence à « WT99P4C5 » ou « ESP32-P4 » sur le compte Github SAGE sans fil.
La carte Wiless Tag WT99P4C5-S1 est vendue sur AliExpress pour 24,99 $ avec un module ESP32-C5-Wroom-1 soudé sur la carte. Je n’ai pas pu trouver le module WT0132P4-A1 ESP32-P4 sur AliExpress, mais il est vendu sur la boutique en ligne de l’entreprise pour 5 $ plus d’expédition.
