Carte Waveshare PCIE TO 4-CH Gigabit/2.5G ETH pour Raspberry Pi 5 : Performances et Spécifications

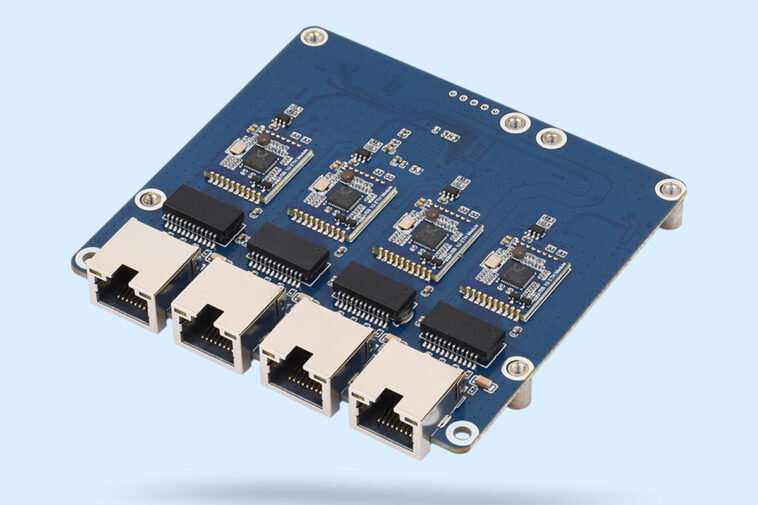

La carte Ethernet Waveshare PCIE TO 4-CH Gigabit/2.5G ETH (B) se distingue par sa capacité à offrir quatre ports RJ45 à haut débit adaptés au Raspberry Pi 5. Comme le rapporte cnx-software, cette carte se connecte facilement à l’interface PCIe à 16 broches du Pi, tout en intégrant un support pour un adaptateur de connecteur Pi5. Cependant, son fonctionnement est limité par l’interface PCIe Gen2/Gen3 x1 du Raspberry Pi 5, ce qui signifie que les ports 2,5 GbE ne peuvent pas fonctionner à pleine vitesse simultanément, partageant ainsi la bande passante disponible.

4 Ports à 2,5 GbE et 43 Gbps : une connexion optimisée avec le Raspberry Pi 5

Pour la variante Gigabit, la carte utilise des contrôleurs Realtek RTL8153 pour la connexion USB vers Ethernet, tandis que la version 2,5 GbE repose sur les contrôleurs RTL8156. Chacune des variantes est également équipée d’une puce de pont VL805 assurant la connexion PCIe vers USB. Parmi ses caractéristiques, la carte comprend des LED d’état pour indiquer la connexion et l’activité, et elle est alimentée directement via l’interface PCIe, sans nécessiter d’alimentation externe. De plus, son installation est simple, la carte étant compatible avec le Raspberry Pi OS dès le départ, sans besoin de pilotes supplémentaires. Les usages possibles incluent la création de routeurs, pare-feu et systèmes de tests de réseaux dans des configurations variées, que ce soit en périphérie ou en laboratoire avec le Raspberry Pi 5.

Bande passante partagée et options polyvalentes : vers de nouvelles performances

La principale contrainte de cette carte d’extension réside dans l’interface PCIe Gen2 x1 du Raspberry Pi 5, qui permet une bande passante maximale de 5,0 GT/s (soit environ 4 Gbps utilisés). Officieusement, il est possible d’activer PCIe Gen3 x1, augmentant la bande passante à 8 GT/s. Toutefois, comme cette bande passante est partagée entre les ports, il n’est pas possible d’exploiter toutes les interfaces Ethernet à pleine vitesse en même temps, même s’il est envisageable d’utiliser trois ports 2,5 GbE presque à leur capacité maximale.

La configuration plug-and-play de cette carte Ethernet à 4 ports nécessite aucun logiciel particulier pour la plupart des systèmes d’exploitation, y compris Raspberry Pi OS, Ubuntu et OpenWrt. Au moment de la rédaction de cet article, le Wiki est encore en cours de développement. Plusieurs autres options de routeurs Raspberry Pi 5 ou CM5 à 2 ports existent, comme le « routeur programmable sécurisé » de Supernetworks, le Radxa Dual 2.5G Router HAT, ou encore le CM5-DUAL-ETH-MINI-BOX de Waveshare, mais les solutions à 4 ports demeurent moins courantes. À ce jour, la couverture s’est principalement concentrée sur la carte d’extension de routeur CM5 5G de Mcuzone qui propose 4+1 ports Ethernet Gigabit.

La carte PCIE TO 4-CH Gigabit/2.5G ETH (B) est proposée sur Aliexpress aux prix de 42,29 $ ou 53,09 $, et sur Amazon, vous pouvez la trouver pour 55,99 $ ou 66,99 $. Pour davantage d’options d’achat, il est possible de se rendre sur la boutique Waveshare, où le prix commence à 39,99 $, bien que celui-ci n’inclue pas les frais d’expédition. La carte est livrée avec les entretoises PCB, les vis nécessaires et un câble PCIe à 16 broches de 40 mm.
