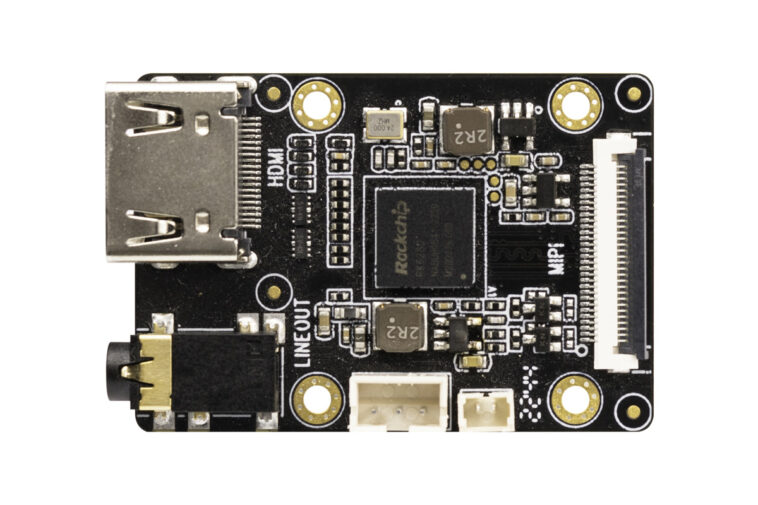

Carte Firefly HDMI vers MIPI-CSI : Convertisseur Rockchip RK628D pour vidéos 4K à 60 ips

Selon cnx-software, la carte convertisseur Firefly HDMI-MIPI-CSI est conçue pour transformer un signal vidéo et audio HDMI en un flux de caméra MIPI-CSI, spécifiquement pour les SoC Rockchip pris en charge. Ce produit s’oppose à l’adaptateur Olimex MIPI-HDMI, qui, lui, permet de convertir les signaux d’affichage MIPI DSI vers HDMI.

RK628D à 4K à 60 ips : une performance inégalée face à la concurrence

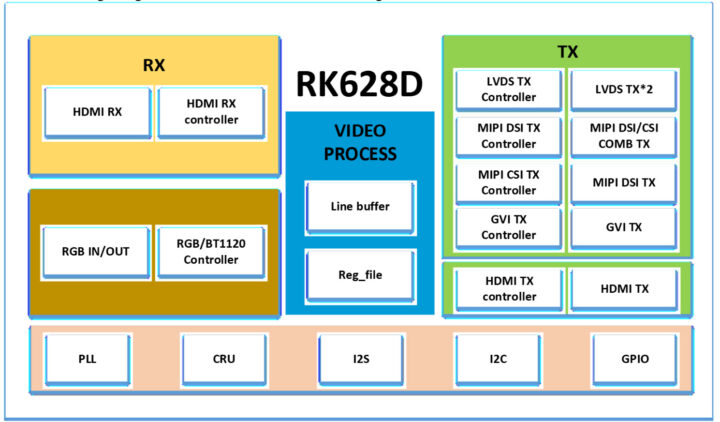

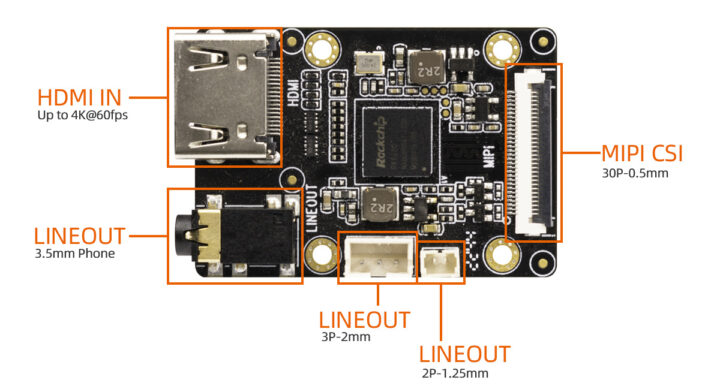

Équipée de la puce Rockchip RK628D, la Firefly offre des entrées HDMI 1.4/2.0 pouvant gérer des vidéos en 8 bits et 10 bits. Elle prend en charge les formats de couleurs RGB888 et YUV420, avec des résolutions pouvant atteindre 4K à 60 images par seconde (ips). En ce qui concerne la sortie, la carte utilise une interface MIPI-CSI conformes au MIPI D-PHY v1.2, fournissant une sortie vidéo dans le format couleur YUV422, permettant également des résolutions jusqu’à 4K mais à 30 ips. Pour l’audio, cette carte offre une prise casque de 3,5 mm ainsi que des connecteurs à broches intégrés, la rendant idéale pour des applications variées telles que la capture HDMI, l’affichage intelligent, et les microprojecteurs.

Sortie YUV422 avec des résolutions allant jusqu’à 3840 x 2160 : une flexibilité pour les utilisateurs

La carte Firefly se distingue également par ses capacités sorties. Elle supporte le format MIPI CSI-2 (MIPI D-PHY v1.2) et produit une sortie au format YUV422. Les résolutions qu’elle prend en charge incluent 3840 x 2160 à 30 ips et d’autres résolutions comme 1920 x 1080 à 60 ips, 1280 x 720 à 60 ips, et 720 x 480 à 60 ips. Pour l’audio, les options de sortie comprennent une prise de ligne standard de 3,5 mm et deux emplacements de sortie ligne, compatibles avec différents systèmes d’alimentation. Alimentée via le connecteur CSI de la carte hôte, cette carte a des dimensions compactes de 43,5 x 30 mm.

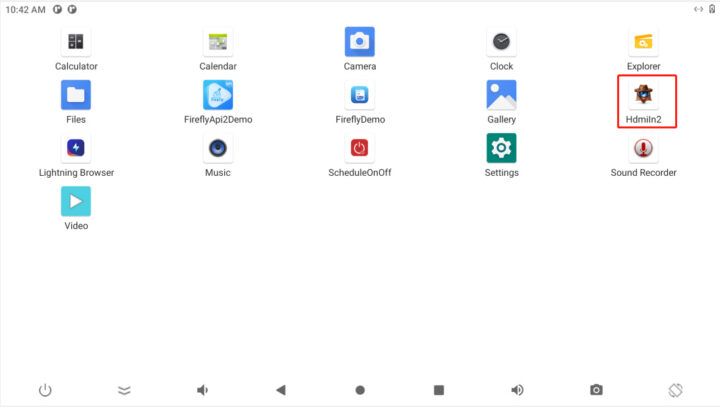

La compatibilité de la carte s’étend à de nombreuses solutions Rockchip, notamment les séries RK3566, RK3568, RK3588, RK3588S, RK3576, et RK3399. Ce qui signifie que toute carte Rockchip équipée d’un connecteur MIPI CSI peut potentiellement utiliser cette carte avec succès, et les utilisateurs peuvent trouver des images compatibles pour Android et Linux sur la page dédiée de Firefly.

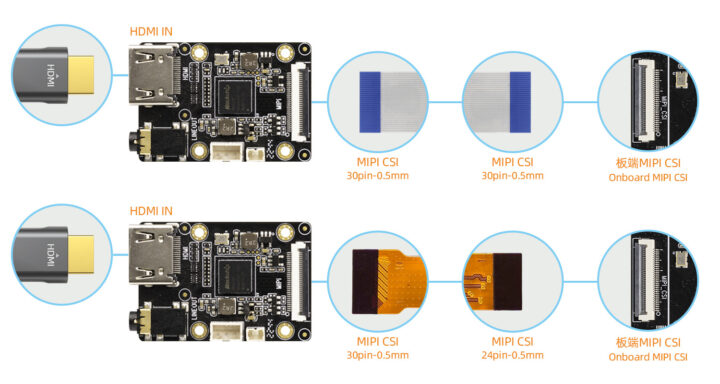

D’un point de vue matériel, le convertisseur RK628D établit une interface MIPI-CSI qui est standard sur une variété de cartes SBC et de développement. Théoriquement, si un SBC possède un connecteur MIPI-CSI compatible avec les spécifications de Firefly, il est capable de recevoir la vidéo convertie. Toutefois, deux limitations doivent être prises en compte. D’abord, différentes familles de SBC, comme celles de Radxa, n’adoptent pas toujours les mêmes connecteurs CSI ni les mêmes configurations de pins, et malheureusement, Firefly ne fournit pas de schémas pour certifier cette compatibilité. Ensuite, le système d’exploitation Linux doit disposer d’un pilote RK628D compatible pour que le convertisseur soit reconnu comme entrée de caméra, ce qui n’est pas nécessairement assuré par d’autres fournisseurs de SBC.

Concernant l’implémentation spécifique de HDMI vers MIPI du RK628D, une conception de référence créée par Taibai Jinxing a émergé. Cette carte d’évaluation HDMI vers MIPI, basée sur le RK628D, a utilisé des informations publiques et des pilotes Linux. Toutefois, des problèmes d’affichage entre autres, dus à des erreurs de synchronisation et à un design de PCB imparfait, ont été rapportés. Ces difficultés soulignent que sans documentation officielle, il est compliqué de garantir un signal HDMI vers MIPI stable.

Actuellement, la carte HDMI vers MIPI-CSI, propulsée par le Rockchip RK628D, peut être acquise sur AliExpress pour le prix de 20,56 $. Pour ceux qui cherchent des alternatives, le C790 HDMI vers MIPI CSI HAT pour Raspberry Pi et d’autres comme l’adaptateur Waveshare HDMI vers CSI ainsi que l’adaptateur Geekworm X1301, qui intègre une boucle HDMI, sont également disponibles.
