Selon cnx-software, la gamme de microcontrôleurs STM32H7R/S équipés d’un Cortex-M7 fonctionnant à 600 MHz, avec un GPU NeoChrom 2.5D en option et une capacité de mémoire allant jusqu’à 640 Ko de SRAM et 64 Ko de flash, a été lancée en 2024. Toutefois, hormis les cartes de développement proposées par ST comme la NUCLEO-H7S3L8 et la STM32H7S78-DK, peu de cartes exploitant cette technologie étaient visibles jusqu’à présent.
ART-Pi II : Microcontrôleur STM32H7R7L8H et ses 32 Mo d’HyperRAM

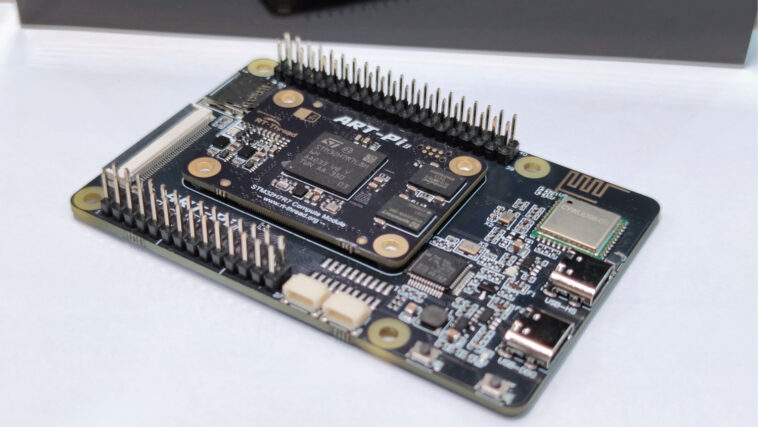

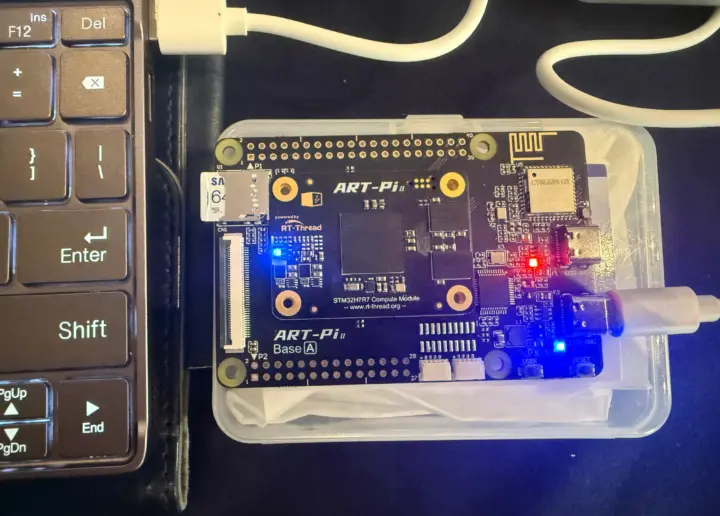

La carte de développement ART-Pi II permet de pallier ce manque. Cette solution compacte est alimentée par le microcontrôleur STM32H7R7L8H, offrant un système performant avec 32 Mo d’HyperRAM et 64 Mo d’HyperFlash. De plus, elle inclut un emplacement pour carte microSD, ainsi qu’une connectivité WiFi 4 et Bluetooth 5.1. Avec ses deux ports USB-C, l’un pour l’OTG et l’autre pour le Debug, l’ART-Pi II se distingue par sa compatibilité avec un en-tête GPIO de 40 broches, un autre d’une taille différente à 28 broches, deux connecteurs Qwiic, et un débogueur intégré.
Composants variés et connectivité de pointe avec le STM32H7R7
Le microcontrôleur STM32H7R7L8H fait fonctionner un cœur de processeur Arm Cortex-M7 à 600 MHz. Ce dispositif est conçu pour des applications nécessitant une haute performance, tout en intégrant un GPU NeoChrom 2.5D pour le traitement graphique. La carte est dotée de divers types de mémoire, incluant 64 Ko de mémoire flash et jusqu’à 640 Ko de SRAM. L’extension de stockage se fait via HyperFlash de 64 Mo ou par une option eMMC de 4 Go, enrichie par un port pour carte MicroSD.
Du côté de l’affichage, la carte propose un connecteur FPC RGB888 de 40 broches, garantissant des interfaces visuelles flexibles. En ce qui concerne la connectivité, la combinaison de WiFi 4 et Bluetooth 5.1 permet une communication de qualité grâce au module CYWL6208. Les utilisateurs peuvent activer le port USB OTG Type-C pour une connexion fluide aux périphériques.

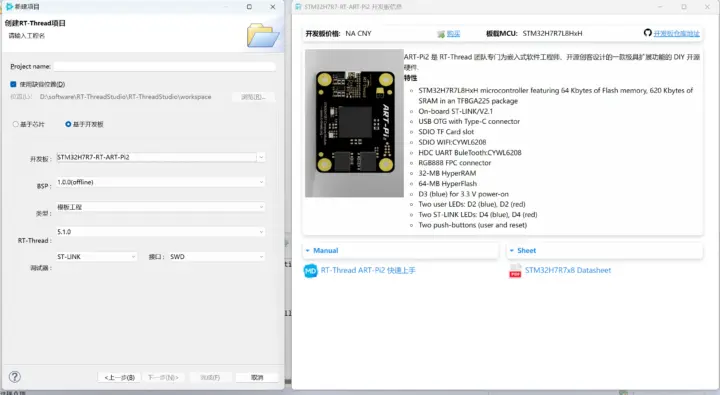

La dimension et la documentation matérielle de l’ART-Pi II pourraient être améliorées, car une grande partie des spécifications ont été reconstituées à partir d’images et de schémas PDF. Néanmoins, la documentations logicielle, bien que partiellement en chinois, est conçue pour accompagner les utilisateurs du RTOS RT-Thread, avec de multiples ressources disponibles sur un référentiel GitHub. Cela inclut de la documentation, des bibliothèques, des exemples de code et des outils spécifiques.
Le prix de la carte de développement ART-Pi II basé sur le STM32H7R7 s’évalue à 44,64 $ et plus sur AliExpress, ce montant n’incluant pas les frais d’expédition ni les taxes éventuelles.
-
