Caractéristiques du tableau de développement 14 $ Guition ESP32-P4 + ESP32-C6

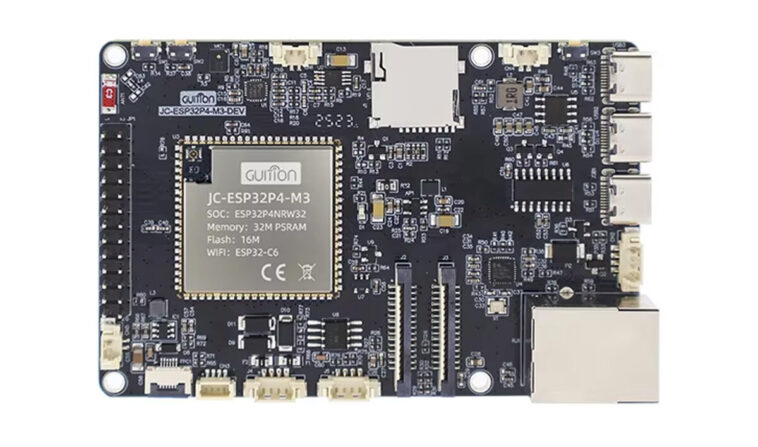

Lors de la recherche d’AliExpress de nouveaux produits, j’ai découvert le JC-ESP32P4-M3-DEV du magasin Maker Go AliExpress, une autre planche de développement ESP32-P4 avec des fonctionnalités très similaires à la carte ESP32-P4-Function-EV-Board ou à la balise Wter Wire ESP32-C6 dans un seul package au lieu d’avoir des puces ou des modules séparés sur la plupart des autres conceptions.

Les fonctionnalités incluent 32 Mo de PSRAM et 16 Mo de flash sur le module Guition, une fente de carte microSD pour le stockage, un microphone intégré, une sortie de haut-parleur via le codec audio ES8311 et un amplificateur audio. La carte propose également un port RJ45 Ethernet de 10/100 Mbps, un bornier RS-485, un en-tête GPIO et des connecteurs d’extension pour les puces ESP32-P4 et ESP32-C6. De plus, il existe trois ports USB: deux USB-C et un USB-A pour la puissance, les données et le débogage, ainsi que quelques boutons et LED.

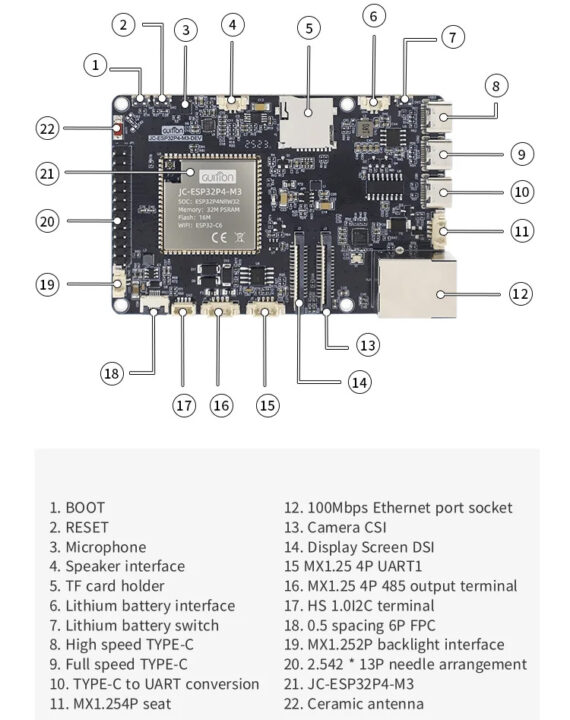

JC-ESP32P4-M3-DEV Evolution Board Spécifications:

• Module de base – Guition JC-ESP32P4-M3-C6
  • SOC principal – Systèmes EspressIF ESP32-P4
    • Processeur
      • CPU RISC-V HP (haute performance) à 32 bits 32 bits.
      • Single-Risc-V lp (basse puissance) MCU Core @ jusqu’à 40 MHz avec 8 Ko de RAM TCM à wates zéro
    • Mémoire
      • 768 Ko HP L2Mem (pour CPU double cœur), 32 Ko LP SRAM, 8 Ko TCM (pour LP MCU Core)
      • 32 Mo de psram
    • Stockage – 128 kb HP ROM, 16 Ko LP ROM
    • GPU – Accélérateur de traitement des pixels 2D (PPA)
    • VPU – Prise en charge des codecs H.264 et JPEG
  • SOC sans fil – ESP32-C6 WiFi 6, Bluetooth 5 et 802.15.4 (Zigbee / Thread)
  • Stockage – 16 Mo ni flash
  • Antenne – Connecteur d’antenne IPEX (il y a aussi une antenne en céramique sur la carte principale)
  • Dimensions – 27 x 27 x 3,4 mm
  • Température – -20 ° C ~ + 70 ° C
• Stockage – Place de carte microSD
• Affichage I / F – connecteur MIPI-DSI à 2 voies, interface de rétroéclairage, connecteur FPC à 6 broches pour écran tactile

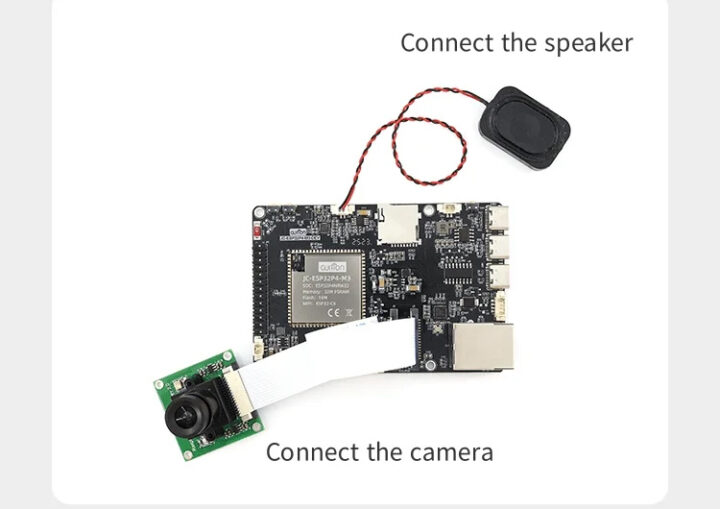

• Caméra I / F – Connecteur MIPI-CSI à 2 voies
• Audio
  • Entrée de microphone
  • Sortie du haut-parleur
• Réseautage
  • Port RJ45 Ethernet 10/100 Mbps
  • Antenne en céramique pour sans fil
• USB – 3x ports USB Type-C
  • Port USB 2.0 OTG à grande vitesse
  • Port à pleine vitesse
  • USB-C à UART Converter ou Port de débogage
• Connecteur UART en série – 4 broches, connecteur RS485 à 4 broches
• Expansion
  • En-tête GPIO à 26 broches avec pas de 2,54 mm avec I2C, SPI, PWM, ADC, RMT, MCPWM, TWAI, LEDC
  • Connecteur I2C
  • «MX1.254p Siège»; très probablement une sorte d’expansion d’E / S personnalisée
• Débogage – Port USB-C via la puce USB-TO-UART
• Sécurité
  • Unité de gestion des clés du matériel
  • Moteur de signature numérique
• Mission
  • Interrupteur d’alimentation
  • Boutons de démarrage et en
  • Power LED
• Gestion de l’énergie
  • Interface et commutateur de batterie au lithium
  • Plusieurs broches de puissance de 3,3 V / 5V
• Dimensions – 92 x 62 mm

Ce qui rend cette carte unique, c’est que les puces ESP32-P4 et ESP32-C6 sont logées dans le même module JC-ESP32P4-M3-C6 de Guition. Cela dit, ce n’est pas la première carte avec ce type de module, et le module ESP32-P4-DEV-KIT dispose d’un module «ESP32-P4» similaire qui intègre également un ESP32-C6. Cependant, ce que nous savons de Waveshare, c’est qu’ils ont été confrontés à des problèmes avec la prise en charge de la plate-forme pour ESP32-P4 en raison de la nécessité de la compatibilité SDK V3.1x Arduino-ESP32. Le firmware Micropython exécute des commandes de base, mais le support périphérique complet était toujours en cours de développement.

Malheureusement, c’est la plupart des informations que j’ai pu obtenir de la liste AliExpress. J’ai également pu suivre le fabricant d’origine de la carte à Shenzhen Jingcai Intelligent Co., Ltd. dont le site Web a énuméré la carte de développement et le module. Là, vous trouverez un lien de téléchargement sur Baidu avec une fiche technique (6 pages), des schémas, des guides utilisateur, un exemple de code pour Arduino IDE, IDF ESP, etc.

Le JC-ESP32P4-M3-DEV Evolution Board est disponible pour 14 $ sur la boutique Maker Go AliExpress et le magasin officiel de la Guition, mais ces derniers seront plus chers en raison d’options d’expédition plus limitées. Le module JC-ESP32P4-M3-C6 se vend environ 6 $ pour les commandes à unité, à l’exclusion de l’expédition.
