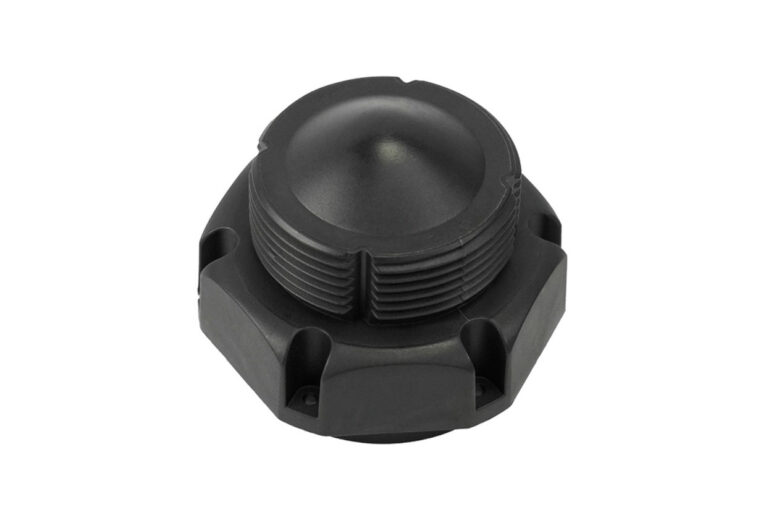

Selon cnx-software, un nouveau capteur radar MMWave sans contact a été introduit. Ce capteur, capable de détecter des niveaux liquides jusqu’à 40 mètres, offre une précision de ± 5 mm et utilise une communication Modbus via l’UART.
MMWave à 79 GHz avec une portée de 40 m : la précision au service de l’industrie
Historiquement, les capteurs MMWave étaient souvent limités à 24 GHz et 60 GHz pour des détections de mouvements. Cependant, ce capteur à 79 GHz fonctionne grâce au radar à ondes continues modulées par fréquence (FMCW), similaire à d’autres modèles. Il est compatible avec les systèmes Arduino et d’autres cartes de développement, ce qui le rend idéal pour des applications variées telles que la gestion d’eau intelligente, le contrôle des processus industriels et la sauvegarde environnementale.
GD32F405 et 40 m : des capacités exceptionnelles pour la surveillance d’eau

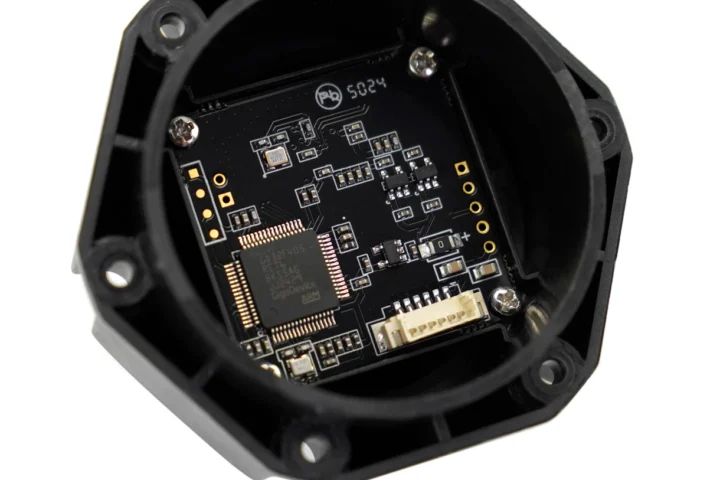

Ce capteur est équipé d’un microcontrôleur GD32F405 ARM Cortex-M4F qui fonctionne à 168 MHz. Sa mémoire inclut 192 Ko de SRAM et 3 Mo de Flash. Sur le plan technique, il émet à une fréquence de transmission entre 77 et 81 GHz, avec une bande passante de 4 GHz et une puissance de sortie allant de 13 à 20 dBm.
La portée opérationnelle s’étend de 0,15 m à 40 m, permettant une détection précise, avec une résolution d’un millimètre et un temps de démarrage de seulement 100 ms. Grâce à son interface hôte UART, il garantit une intégration facile par le biais de protocoles standards comme Modbus, tout en fonctionnant sur une tension de 3,5 à 5 V et avec un courant de seulement 30 mA.

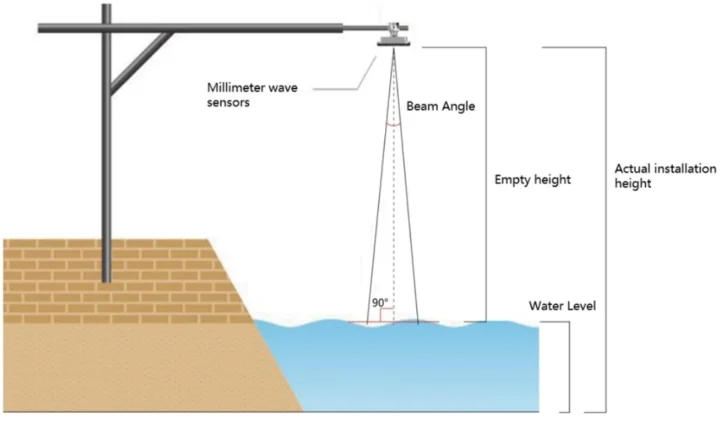

La lentille à faisceau étroit propose un angle de déviation de ± 3 °, ce qui optimise la direction du signal et atténue les interférences résultantes de structures proches, comme les parois des réservoirs ou des agitateurs. Le capteur peut être utilisé non seulement pour l’eau, mais aussi pour des applications diversifiées dans l’industrie.
Pour l’installation, votre système doit être connecté à une carte Arduino via les broches UART (TX, RX, 5V, GND), et il suffit de charger un croquis basé sur la bibliothèque LiquidLevelDetection. Les détails sur la configuration sont fournis dans le wiki dédié.
Disponibles sur DFROBOT pour 59 $, ce capteur est compétitif comparé à d’autres modèles similaires. Par ailleurs, un capteur de niveau d’eau à 79 GHz, le HLK-LD8001, offre une portée de 15 mètres et est proposé à 45 $ sur AliExpress, bien que sans boîtier.
-
